STM32CubeIDE COMP与DAC配合使用

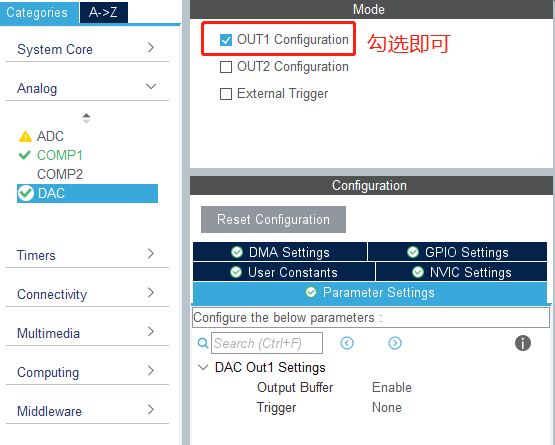

1、配置DAC



 2、配置COMP，COMP1_INP 设置成Swtich with DAC_OUT1使两者内部相连，即外部输入引脚COMP1_INM会与DAC_OUT1引脚的电平比较，大于或者小于设定DAC电压阈值会触发上升沿和下降沿中断



3、初始化DAC与COMP

  /* USER CODE BEGIN 2 */
  HAL_DAC_SetValue(&hdac,DAC_CHANNEL_1,DAC_ALIGN_8B_R,100);//设置DAC电压阈值，大概1.28V左右
  HAL_DAC_Start(&hdac,DAC_CHANNEL_1);//开启DAC
  HAL_COMP_Start_IT(&hcomp1);//开启比较中断
  /* USER CODE END 2 */

4、比较中断回调函数

/* USER CODE BEGIN 4 */
void  HAL_COMP_TriggerCallback(COMP_HandleTypeDef *hcomp)
{
    int i = 0;
    if(hcomp->Instance == COMP1)
    {
        if(COMP_OUTPUTLEVEL_HIGH == HAL_COMP_GetOutputLevel(&hcomp1))//Input+大于Input- 即DAC设定的阈值大于输入的检测电压
        {
            i = 1;
        }
        else//否则就是设定的电压阈值小于输入的检测电压
        {
            i = 2;
        }
    }
}
/* USER CODE END 4 */
