使用helm部署skywalking10.1.0版本集群

1.背景

　　SkyWalking 是一个用于监控微服务和分布式系统的工具。随着 Kubernetes 的普及，部署和管理 SkyWalking 变得复杂。为了简化这一过程，Helm 提供了一种方便的方式来快速安装和配置 SkyWalking。本篇文档的目的是帮助用户通过 Helm 在 Kubernetes 环境中快速部署 SkyWalking，节省手动配置和调试的时间。

其实主要是生产环境要使用集群，手动配置集群yaml太麻烦了。

2.环境信息

软件	版本	部署方式
阿里云ack	1.28.9	K8S
skywalking-oap	10.1.0
skywalking-ui	10.1.0
skywalking-java-agent	9.3.1
elasticsearch	7.10.0	服务器
helm	3.16.2	K8S
helm release	skywalking-4.3.0	K8S

　　说明：

　　1.helm chart在部署的时候git最新版本为4.7.0，而helm仓库最新4.3.0版本，4.7.0对比4.3.0优化了很多东西，比如不需要inites,增加了多种数据库支持，这里还是选择4.3.0，因为如果自己下载4.7.0很多依赖被墙，没有必要浪费多余的时间。

　　2.这里skywalking-oap和ui使用集群方式部署,版本都是10.1.0，在编写此文档的时候，agent的版本最新为9.3.1

3.部署

3.1 elasticsearch

　　由于是边缘业务，且为了控制成本，这里使用单机版本es来存储数据，所以es需要先行安装。

3.1.1 安装 Elasticsearch

　　1.下载并解压安装包：

wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-7.10.0-linux-x86_64.tar.gz
tar -xzf elasticsearch-7.10.0-linux-x86_64.tar.gz -C /usr/local
mv elasticsearch-7.10.0 elasticsearch
chown -R elasticsearch:elasticsearch /usr/local/elasticsearch
cd elasticsearch

　　2.创建用户和组

　　Elasticsearch 7.10 不允许以 root 用户身份运行。这是为了安全考虑，避免潜在的安全风险。为了运行 Elasticsearch，你需要以一个普通用户身份启动它。下面是如何解决 org.elasticsearch.bootstrap.StartupException: java.lang.RuntimeException: can not run elasticsearch as root 错误的方法。

　　创建 Elasticsearch 用户和组

　　你需要创建一个专用的用户和组来运行 Elasticsearch。可以使用以下命令创建这些用户和组：

sudo groupadd elasticsearch
sudo useradd -r -g elasticsearch -s /sbin/nologin elasticsearch

-r 标志表示创建系统用户。
-s /sbin/nologin 确保这个用户不能登录到系统中。

　　3.设置 Elasticsearch 目录权限

　　将 Elasticsearch 安装目录和数据目录的权限更改为新创建的用户和组：

mkdir /data/elasticsearch
sudo chown -R elasticsearch:elasticsearch /data/elasticsearch

　　请将 /data/elasticsearch 替换为 Elasticsearch 的实际安装路径。如果数据和日志目录不在默认位置，确保它们也被更改权限。

3.1.2 生成和配置 SSL 证书（可选）

　　Elasticsearch 启用了安全功能（xpack.security.enabled），但没有启用传输层安全（Transport Layer Security, TLS）。根据基本许可证要求，启用安全功能时，必须启用传输 SSL。

　　在 Elasticsearch 7.10 版本中，如果启用了安全功能（xpack.security.enabled），则必须启用传输 SSL（xpack.security.transport.ssl.enabled），即使是基本许可证。这是因为安全功能的设计初衷是确保集群内的数据传输是加密的，以保护数据的安全性。

　　为什么不能禁用 SSL？

　　1.安全要求：

启用安全功能后，Elasticsearch 要求所有节点间的通信都必须经过加密，以确保数据在网络传输过程中不被窃取或篡改。这是为了遵循安全最佳实践和保护敏感数据。

　　2.强制要求：

Elasticsearch 的基本许可证（Basic License）虽然不需要高级功能，但依然要求启用传输 SSL。这是为了确保基础安全性得到保证。

（这里要注意，简单来说，开启用户认证，7.10版本一定要开启SSL，否则各种报错）

使用 elasticsearch-certutil 工具生成 SSL 证书：

cd /usr/local/elasticsearch/bin
sudo ./elasticsearch-certutil cert --pem --out /usr/local/elasticsearch/config/certs/certificate-bundle.zip
sudo unzip /usr/local/elasticsearch/config/certs/certificate-bundle.zip

　　确保 /etc/elasticsearch/certs/ 目录及其文件的权限正确：

sudo chown -R elasticsearch:elasticsearch /usr/local/elasticsearch/config/certs/
sudo chmod -R 600 /etc/elasticsearch/certs/*

3.1.3 配置 Elasticsearch

　　1.编辑 config/elasticsearch.yml 配置文件，设置基本配置：

[root@iZuf61i5arceftnorr812uZ config]# cat /usr/local/elasticsearch/config/elasticsearch.yml  | egrep -v "^#|^$"
cluster.name: test-ios-es         #集群名称
node.name: node-1
path.data: /data/elasticsearch/data        #自定义数据目录和日志目录
path.logs: /data/elasticsearch/logs
network.host: 0.0.0.0
http.port: 9200
discovery.seed_hosts: []
cluster.initial_master_nodes: ["node-1"]        #这里因为是7.10版本，取消了配置单机的配置，初始化一个节点就是单机

#以下配置要注意，在7.10版本，如果开启用户认证，必须使用证书，不然会报错
xpack.security.enabled: true
xpack.security.transport.ssl.enabled: true
xpack.security.transport.ssl.certificate: /usr/local/elasticsearch/config/cert/instance.crt
xpack.security.transport.ssl.key: /usr/local/elasticsearch/config/cert/instance.key
xpack.security.transport.ssl.certificate_authorities: [ "/usr/local/elasticsearch/config/cert/ca.crt" ]

3.1.4 修改系统设置

文件描述符限制：

　　编辑 /etc/security/limits.conf，添加：

elasticsearch - nofile 65536
elasticsearch - memlock unlimited

虚拟内存设置：

　　临时增加 vm.max_map_count：

sudo sysctl -w vm.max_map_count=262144

　　永久设置

echo "vm.max_map_count=262144" | sudo tee -a /etc/sysctl.conf
sudo sysctl -p

3.1.5 创建 systemd 服务单元文件

　　保存以下内容为 /etc/systemd/system/elasticsearch.service

[root@iZuf61i5arceftnorr812uZ ~]# cat /usr/lib/systemd/system/elasticsearch.service
[Unit]
Description=Elasticsearch
Documentation=https://www.elastic.co
Wants=network-online.target
After=network-online.target

[Service]
Type=simple
User=elasticsearch
Group=elasticsearch
ExecStart=/usr/local/elasticsearch/bin/elasticsearch
Restart=always
RestartSec=10
LimitNOFILE=65536
LimitMEMLOCK=infinity
TimeoutStopSec=30
KillSignal=SIGTERM
SendSIGKILL=no
SuccessExitStatus=143
Environment=ES_JAVA_OPTS="-Xms1g -Xmx1g"

[Install]
WantedBy=multi-user.target

3.1.6 启动并验证服务

　　1.重新加载 systemd 配置

sudo systemctl daemon-reload

　　2.启动并启用 Elasticsearch 服务

sudo systemctl start elasticsearch
sudo systemctl enable elasticsearch

　　3.检查服务状态

sudo systemctl status elasticsearch

　　4.查看日志（如果有问题）

sudo journalctl -u elasticsearch -f

3.1.7 创建认证用户（可选）

　　这里和3.1.2章节是联合的，开启了3.1.2的用户认证，这里必须要创建用户。有3.1.2就要配置3.1.7，否则都可以无视。

　　(服务启动后才可以创建用户)

　　1.设置用户认证和角色

　　初次设置时，可以使用以下命令来设置内置用户的密码

cd /usr/local/elasticsearch/bin
sudo ./elasticsearch-setup-passwords interactive

　　此命令将提示你为 elastic、kibana_system 等用户设置密码。

　　2.手动创建用户和角色

　　如果需要创建自定义用户和角色，可以使用以下命令

curl -u elastic:your_password -X POST "localhost:9200/_security/user/my_user?pretty" -H 'Content-Type: application/json' -d'
{
  "password" : "my_password",
  "roles" : [ "superuser" ],
  "full_name" : "My User"
}
'

　　3.验证 Elasticsearch 服务

　　通过 curl 命令验证 Elasticsearch 是否正常启动

curl -u elastic:your_password -X GET "localhost:9200/"

　　你应该看到类似以下的 JSON 输出

{"name" : "node-1","cluster_name" : "my-cluster","cluster_uuid" : "your-cluster-uuid","version" : {"number" : "7.10.0","build_flavor" : "default","build_type" : "rpm","build_hash" : "your-build-hash","build_date" : "2020-11-09T15:15:07.586280Z","build_snapshot" : false,"lucene_version" : "8.7.0","minimum_wire_compatibility_version" : "6.8.0","minimum_index_compatibility_version" : "6.0.0"},"tagline" : "You Know, for Search"}

　　4.检查集群健康状态

　　可以进一步检查集群的健康状态

curl -u elastic:your_password -X GET "localhost:9200/_cluster/health?pretty"

3.2 skywalking

　　本次skywalking全部使用helm部署,所以必须要掌握k8s和helm基本操作。

3.2.1 skywalking介绍

　　a.概念

　　SkyWalking 是什么？

　　来自http://skywalking.apache.org/

　　多种系统的应用程序性能监视工具，专注于微服务、云架构和基于容器（Docker、K8s、Mesos）而架构设计。

　　提供全程追踪、服务网格遥测分析、聚焦聚合和可视化一体化解决方案。

　　b.功能列表

　　SkyWalking 有哪些功能？

　　来自http://skywalking.apache.org/

多种监控手段。可以通过语言节点和服务网格获取监控数据。
多个语言自动引用。包括 Java，.NET Core 和 Node.JS。
轻量高效。消耗大数据平台，和大量服务器资源。
UI、存储、集群管理都有多种机制可选。
支持告警。
优秀的可视化解决方案。

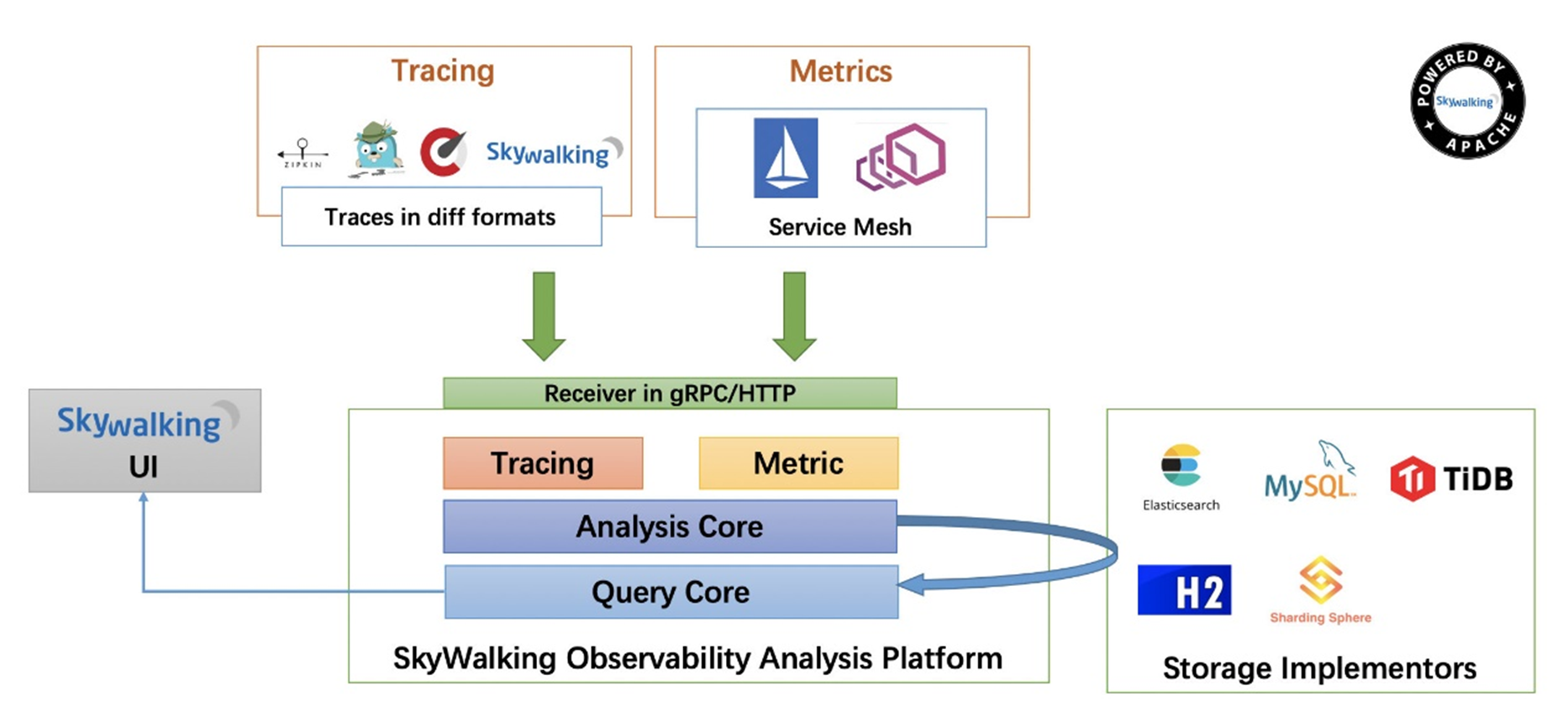

　　c.整体架构

　　SkyWalking整体架构如何？

　　来自http://skywalking.apache.org/

　　整个架构，十字上、下、左、右四部分：

　　考虑到让描述更简单，我们放弃相关的 Metric 指标，而尝试追踪仓库的相关功能。

上部分Agent：负责从应用中，收集运输信息，发送给SkyWalking OAP服务器。目前支持SkyWalking、Zikpin、Jaeger等提供的跟踪数据信息。而我们目前采用的是，SkyWalking Agent收集SkyWalking Tracing数据，传递给服务器。
下部分SkyWalking OAP：负责接收Agent发送的Tracing数据信息，进行分析(Analysis Core)，然后存储到外部存储器(Storage)，最终提供查询(Query)功能。
右部分存储：Tracing 数据存储。目前支持 ES、MySQL、Sharding Sphere、TiDB、H2 多种存储器。而我们目前采用的是 ES ，主要考虑是 SkyWalking 开发团队自己的生产环境采用 ES 为主。
左部分SkyWalking UI：负责提供控台，查看物流等等。

　　d.官方文档

　　在https://github.com/apache/skywalking/tree/master/docs地址下，提供了SkyWalking的中文文档。

　　考虑到大多数胖友的英语水平和艿艿不相伯仲，加上上胖友一开始对SkyWalking比较陌生，所以比较推荐先阅读https://github.com/SkyAPM/document-cn-translation-of -skywalking地址，提供了SkyWalking的中文文档。

　　考虑到胖友使用SkyWalking的目的，是实现整个货运追踪的功能，所以最好去了解下相关的知识。这里推荐阅读两篇文章：

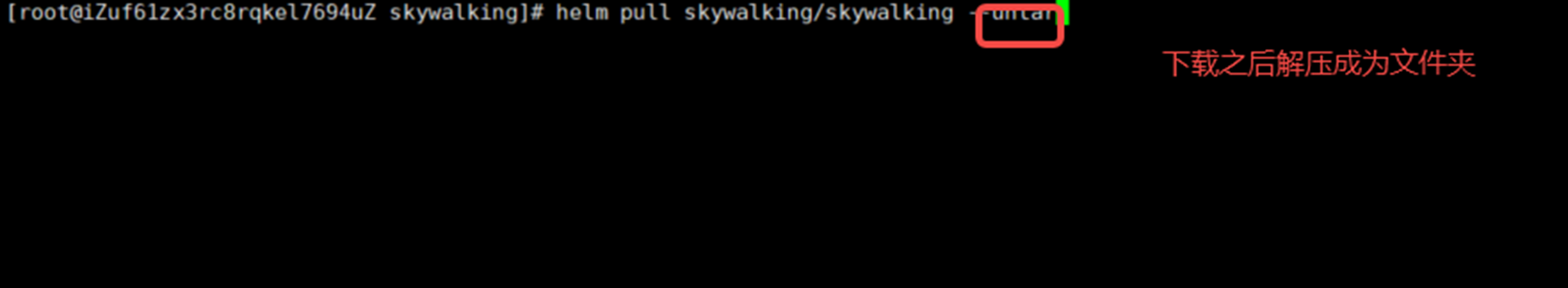

3.2.2 下载

　　首先，需要把chart包下载在本地修改，这样可以追溯配置。

　　下载之后包含es、skywalking-oap-server、skywalking-ui，但是不包括skywalking-agent。

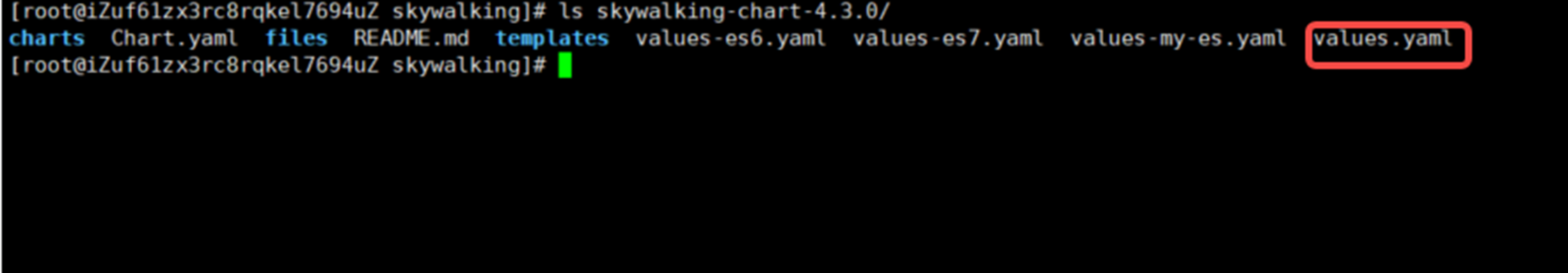

　　随后修改成为符合命名规范的名字，查看下载之后有哪些内容，主要的配置和操作其实都是在values.yaml里面修改

3.2.3 skywalking-oap-server配置

　　由于配置项较多，这里拆解列出来。

3.2.3.1 es配置

　　1.配置elasticsearch的信息

　　由于不启用helm里的elasticsearch,所以elasticsearch模块以下这些配置。

　　需要注意的是配置elasticsearch相关信息的地方就在elasticsearch模块里，这点需要特别注意。

3.2.3.2 oap配置

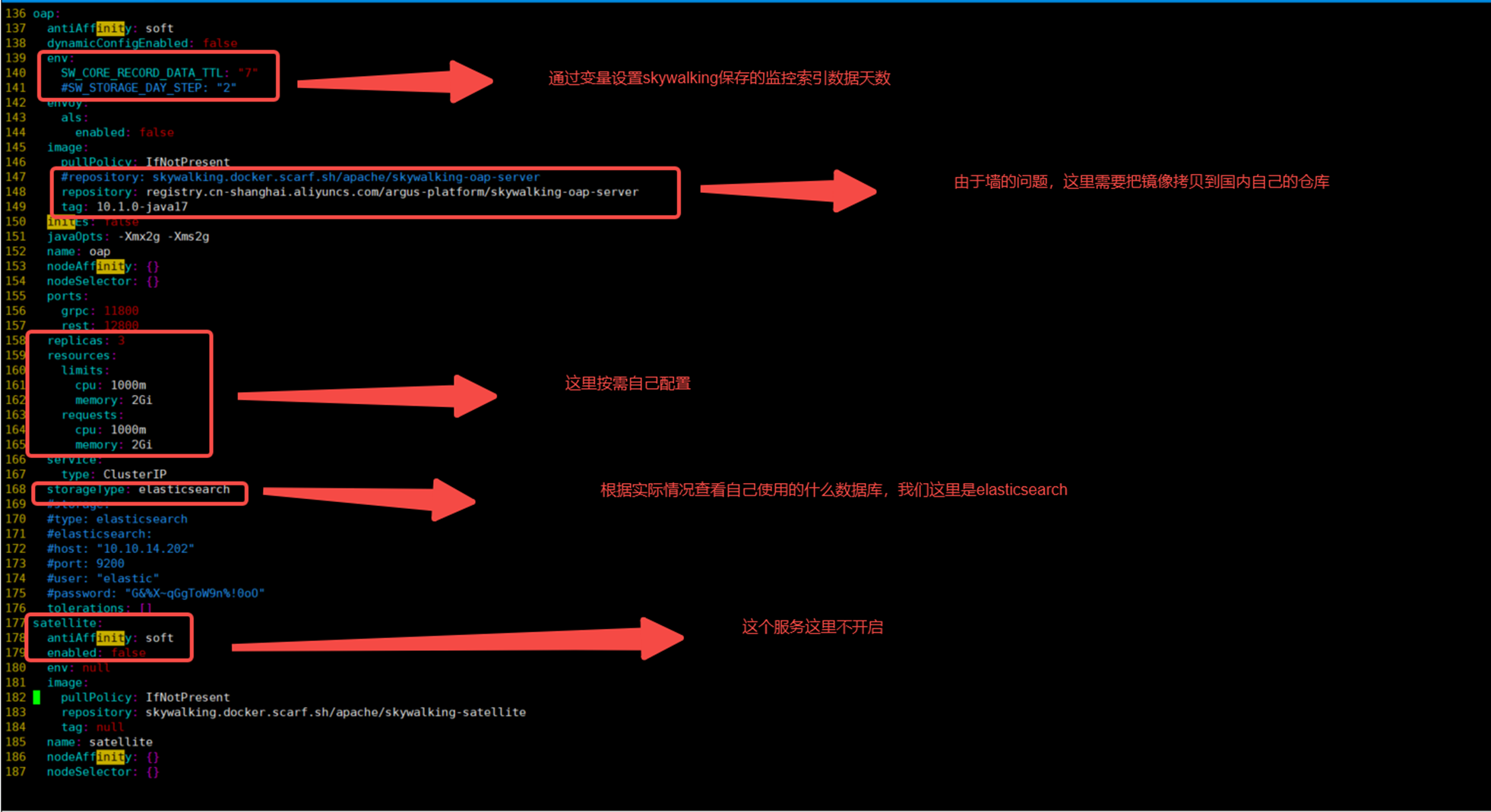

　　1.oap基础信息设置

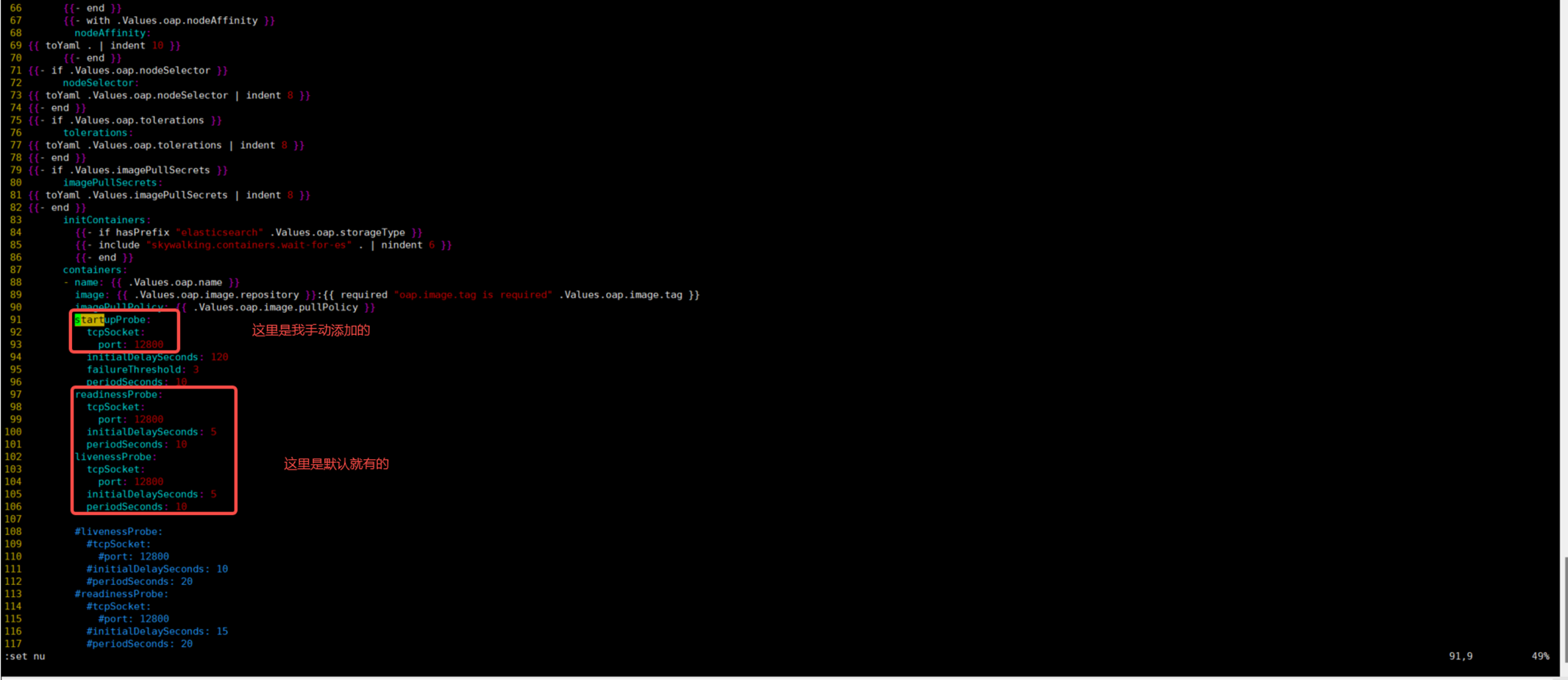

　　2.oap 探针设置

　　由于4.3.0版本的问题，修改探针的参数并没有在values.yaml里面，这里需要直接修改模版文件，路径在/skywalking-path/templates/oap-deployment.yaml，根据实际情况修改。

3.2.4 skywalking-ui配置

　　1.配置skywalking-ui

　　依然还在values.yaml的配置文件里，skywalking-ui的配置就比较少，基本helm都已经做好了。

3.2.5 skywalking-java-agent配置

　　agent需要研发协同；有两种方式，我司主要使用init容器的方式。

　　以下也有官方文档的连接可以作为参考。

https://skywalking.apache.org/docs/skywalking-java/v9.3.0/en/setup/service-agent/java-agent/containerization/#kubernetes

　　1.dockerfile

　　在构建业务镜像的时候将skywalking-java-agentCOPY进去镜像进行构建

#FROM registry.openanolis.cn/openanolis/nginx:1.14.1-8.6
#ARG TEST
#RUN echo ${TEST}
#EXPOSE 80

FROM registry.cn-shanghai.aliyuncs.com/argus-platform/openjdk:17
ARG JAR_PATH
ARG XMS
ARG XMX
ARG HTTP_PORT

# 将构建时的 ARG 设置为运行时的 ENV
ENV XMS=${XMS}
ENV XMX=${XMX}
COPY ${JAR_PATH}/target/*.jar /opt/app.jar
#COPY neptune-starter/target/neptune-starter-1.0.0-SNAPSHOT.jar /home/app/app.jar
CMD ["sh", "-c", "java $JAVA_OPTS -Xms${XMS}m -Xmx${XMX}m -jar /opt/app.jar"]
#CMD ["sh", "-c", "java $JAVA_OPTS -Xms${XMS}m -Xmx${XMX}m -XX:MetaspaceSize=128m -XX:MaxMetaspaceSize=200m -XX:MaxDirectMemorySize=256m -jar /opt/app.jar"]
EXPOSE ${HTTP_PORT}

　　2.init

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ${PROJECT_NAME}
  labels:
    app: ${PROJECT_NAME}
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ${PROJECT_NAME}
  template:
    metadata:
      labels:
        app: ${PROJECT_NAME}
    spec:
      volumes:
        - name: skywalking-agent
          emptyDir: {}
        - name: localtime
          hostPath:
            path: /etc/localtime

      initContainers:
        - name: skywalking-agent
          image: registry.cn-shanghai.aliyuncs.com/argus-platform/skywalking-java-agent:9.3.0
          volumeMounts:
            - name: skywalking-agent
              mountPath: /agent
          command: [ "/bin/sh" ]
          args: [ "-c", "cp -R /skywalking/agent /agent/" ]

      containers:
        - name: ${PROJECT_NAME}
          image: ${IMAGE}
          ports:
            - containerPort: ${HTTP_PORT}
              name: http-port
              protocol: TCP
          imagePullPolicy: IfNotPresent
          volumeMounts:
            - name: skywalking-agent
              mountPath: /skywalking
            - name: localtime
              mountPath: /etc/localtime
          env:
            - name: runtime.env
              value: ${RUNTIME}
            - name: runtime.region
              value: CN
            - name: server.port
              value: "${HTTP_PORT}"
            - name: TZ
              value: ${TIME_ZONE}
            - name: JAVA_OPTS
              value: "-javaagent:/skywalking/agent/skywalking-agent.jar -Dskywalking.agent.service_name=${PROJECT_NAME}-${RUNTIME} -Dskywalking.collector.backend_service=skywalking-oap.skywalking.svc.cluster.local:11800"
          envFrom:
            - configMapRef:
                name: ${ENV_CONFIG}
          startupProbe:
            failureThreshold: 3  # 允许探针失败的次数
            httpGet:
              httpHeaders:
                - name: Accept
                  value: application/json
              path: /actuator/health/liveness  # 假设应用有专门的启动健康检查接口
              port: http-port
              scheme: HTTP
            initialDelaySeconds: ${START_TIME}  # 容器启动后立即进行检查
            periodSeconds: 10  # 每 10 秒探测一次
            timeoutSeconds: 3  # 探针的超时时间
          livenessProbe:
            failureThreshold: 3
            httpGet:
              httpHeaders:
                - name: Accept
                  value: application/json
              path: /actuator/health/liveness
              port: http-port
              scheme: HTTP
            initialDelaySeconds: 30
            periodSeconds: 10
            successThreshold: 1
            timeoutSeconds: 5
          readinessProbe:
            failureThreshold: 3
            httpGet:
              httpHeaders:
                - name: Accept
                  value: application/json
              path: /actuator/health/readiness
              port: http-port
              scheme: HTTP
            initialDelaySeconds: 30
            periodSeconds: 10
            successThreshold: 1
            timeoutSeconds: 5
          resources:
            limits:
              cpu: ${L_CPU}m
              memory: ${L_MEM}Mi
            requests:
              cpu: ${R_CPU}m
              memory: ${R_MEM}Mi

---
apiVersion: v1
kind: Service
metadata:
  name: ${PROJECT_NAME}
spec:
  selector:
    app: ${PROJECT_NAME}
  ports:
    - name: http-port                    # 添加 name 字段
      protocol: TCP
      port: ${HTTP_PORT}
      targetPort: ${HTTP_PORT}
  type: ClusterIP

3.2.6 skywalking验证

3.2.6.1 访问验证

　　验证是否部署成功,可以登录skywaling-ui来进行验证，我司pre环境skywalking可以通过域名http://skywalking-ui-cn.imilab.com/来进行验证。

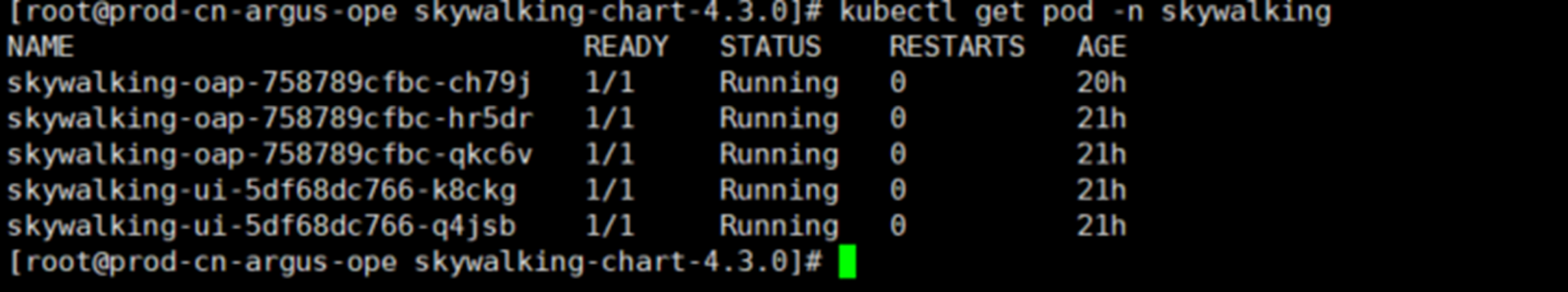

　　通过k8s集群观察,服务是否正常

3.2.6.2 集群验证

　　在部署到这一步之后，我们skywalking-oap-server已经部署完成，但是是否缺少了点什么？比如是以集群模式部署的，但是根本没有配置任何集群的配置？

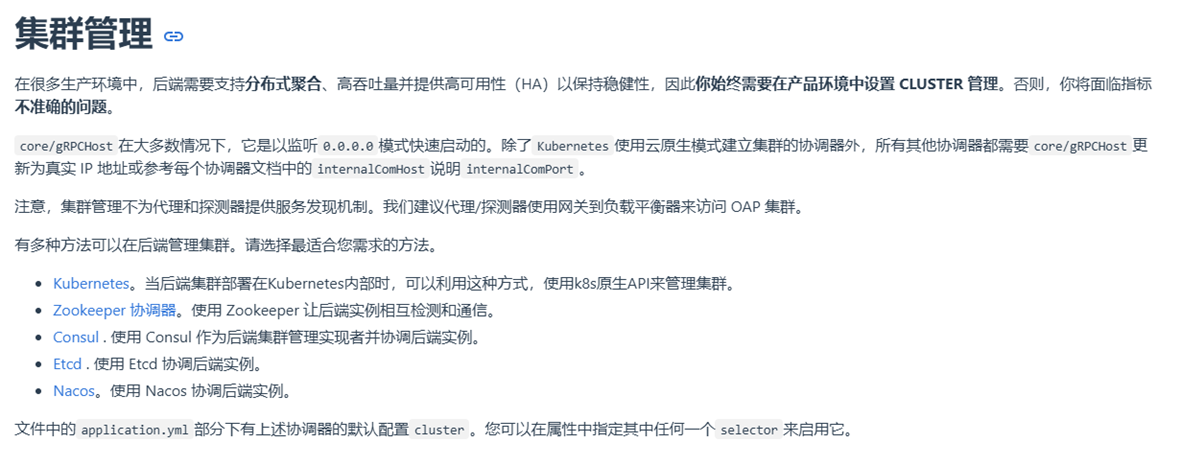

　　那是因为在很多生产环境中，后端需要支持分布式聚合、高吞吐量并提供高可用性（HA）以保持稳健性，因此你始终需要在产品环境中设置 CLUSTER 管理。否则，你将面临指标不准确的问题。

　　core/gRPCHost在大多数情况下，它是以监听0.0.0.0模式快速启动的。除了Kubernetes使用云原生模式建立集群的协调器外，所有其他协调器都需要core/gRPCHost更新为真实 IP 地址或参考每个协调器文档中的internalComHost说明internalComPort。

　　注意，集群管理不为代理和探测器提供服务发现机制。我们建议代理/探测器使用网关到负载平衡器来访问 OAP 集群。

　　有多种方法可以在后端管理集群。请选择最适合您需求的方法。

Kubernetes。当后端集群部署在Kubernetes内部时，可以利用这种方式，使用k8s原生API来管理集群。
Zookeeper 协调器。使用 Zookeeper 让后端实例相互检测和通信。
Consul . 使用 Consul 作为后端集群管理实现者并协调后端实例。
Etcd . 使用 Etcd 协调后端实例。
Nacos。使用 Nacos 协调后端实例。

　　文件中的application.yml部分下有上述协调器的默认配置cluster。您可以在属性中指定其中任何一个selector来启用它。

　　参考链接：https://skywalking.apache.org/docs/main/v10.1.0/en/setup/backend/backend-cluster/

　　这里我们也可以登录到已经运行的pod里面查看运行中的配置，是否是kubernetes模式运行的

　　也可以通过kubectl describe pod来验证传入的变量是否正确。

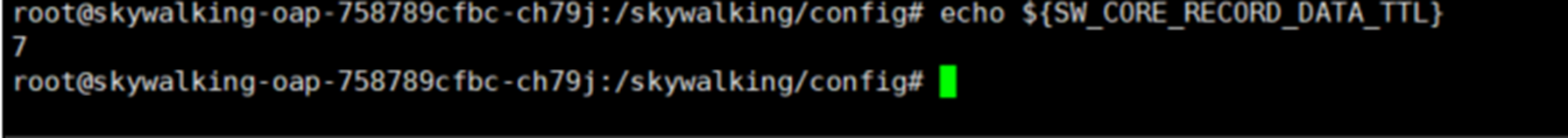

3.2.6.3 集群索引存储时间验证

　　skywalking监控数据的保存时间有多少，前面演示过修改，使用env传入进来的，由于配置文件是固定的，所以也是只能查看变量。

4.FAQ

　　1.为什么没有选择git上最新的4.7.0版本

　　因为FQ原因，导致获取依赖耗时过长，所以选择helm官方最新的4.3.0版本

　　2.没有看到skywalking-oap-server没有集群配置，是否这个部署并不正确？

　　参考一下链接：https://skywalking.apache.org/docs/main/v10.1.0/en/security/readme/

　　因为默认helm安装使用的是kubernetes发现模式，所以这里不需要配置

　　3.部分配置，比如探针为什么不在value.yaml配置，而是要改模版？

　　可能由于改版本不完善，该负责人员没有对探针进行补充，所以需要手动改模版。

　　4.oap模块下的inites一定要开启吗？

　　对，一定要开启，并且如果是由比如8.9.1版本升级起来，需要做如下几个事情

1.清空原有es所有数据，否则排错时间会超级长（边缘业务不重要的可以清除）

2.inites第一次必须开启，否则服务启动失败;有了数据后，后期upgrade的时候可以关闭。

3.后期4.7.0版本不需要设置inites参数,helm官方已经优化完成

5.参考链接

https://skywalking.apache.org/docs/main/v10.1.0/en/security/readme/

https://github.com/apache/skywalking

https://github.com/apache/skywalking-helm/blob/v4.7.0/chart/skywalking/Chart.yaml

posted @ 2025-03-15 15:56 小家电维修阅读(345) 评论(0) 收藏举报

刷新页面返回顶部

小家电维修

使用helm部署skywalking10.1.0版本集群

1.背景

2.环境信息

3.部署

3.1 elasticsearch

3.1.1 安装 Elasticsearch

3.1.2 生成和配置 SSL 证书（可选）

3.1.3 配置 Elasticsearch

3.1.4 修改系统设置

3.1.5 创建 systemd 服务单元文件

3.1.6 启动并验证服务

3.1.7 创建认证用户（可选）

3.2 skywalking

3.2.1 skywalking介绍

3.2.2 下载

3.2.3 skywalking-oap-server配置

3.2.3.1 es配置

3.2.3.2 oap配置

3.2.4 skywalking-ui配置

3.2.5 skywalking-java-agent配置

3.2.6 skywalking验证

3.2.6.1 访问验证

3.2.6.2 集群验证

3.2.6.3 集群索引存储时间验证

4.FAQ

5.参考链接

公告
