实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。


主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24

2. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

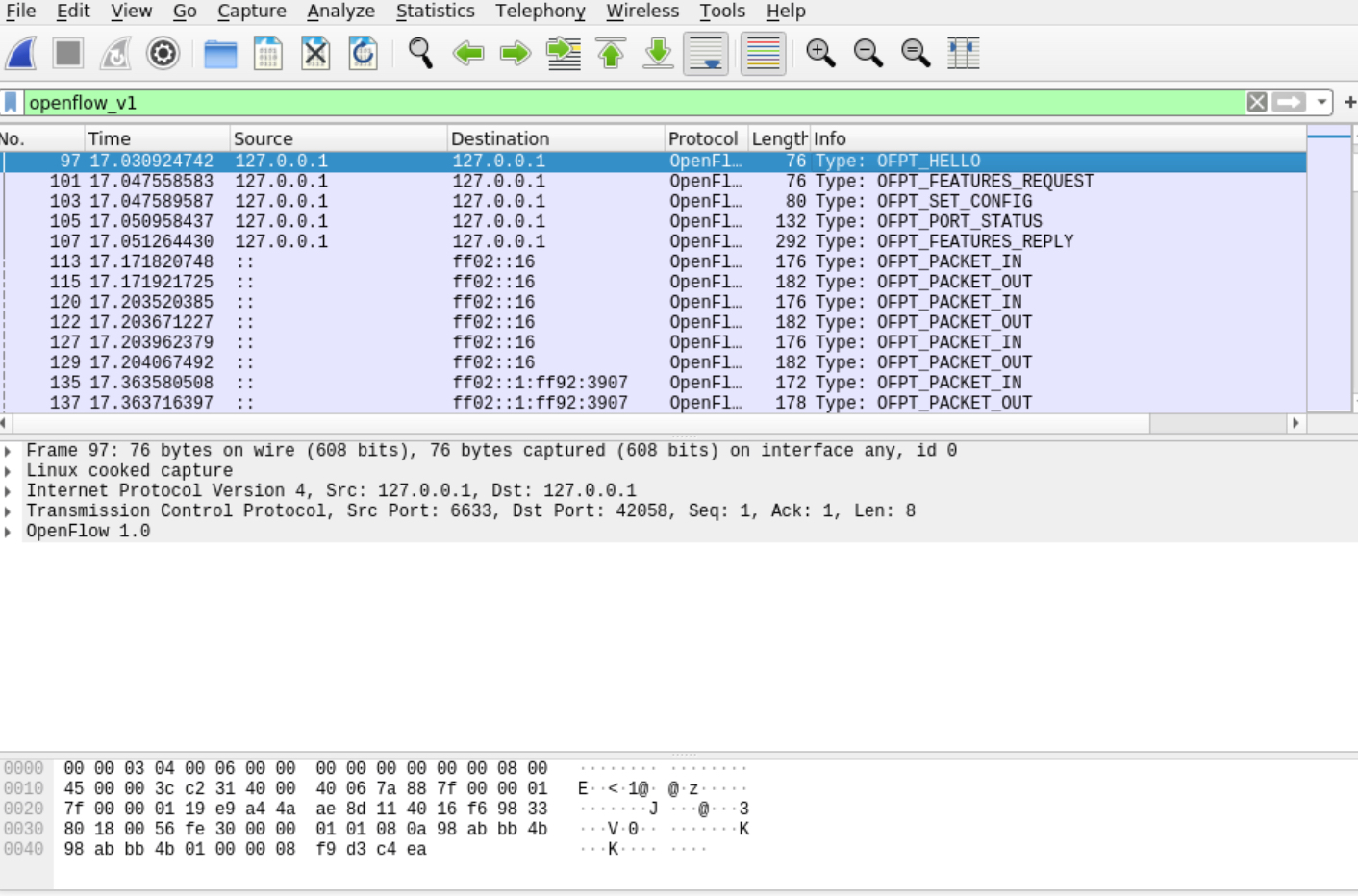

   （1）hello

   控制器向交换机发送的HELLO

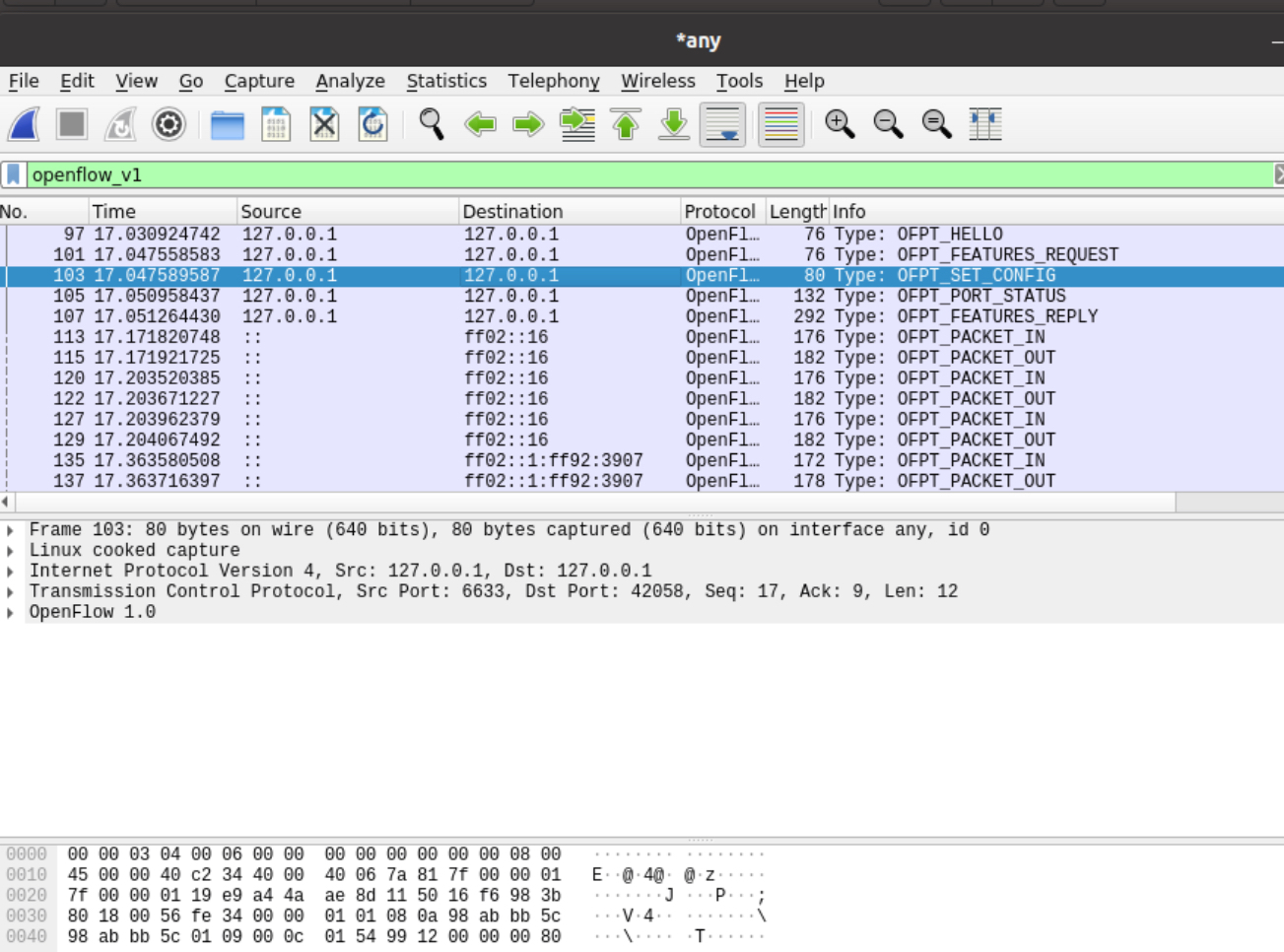

   （2）Features Request / Set Conig

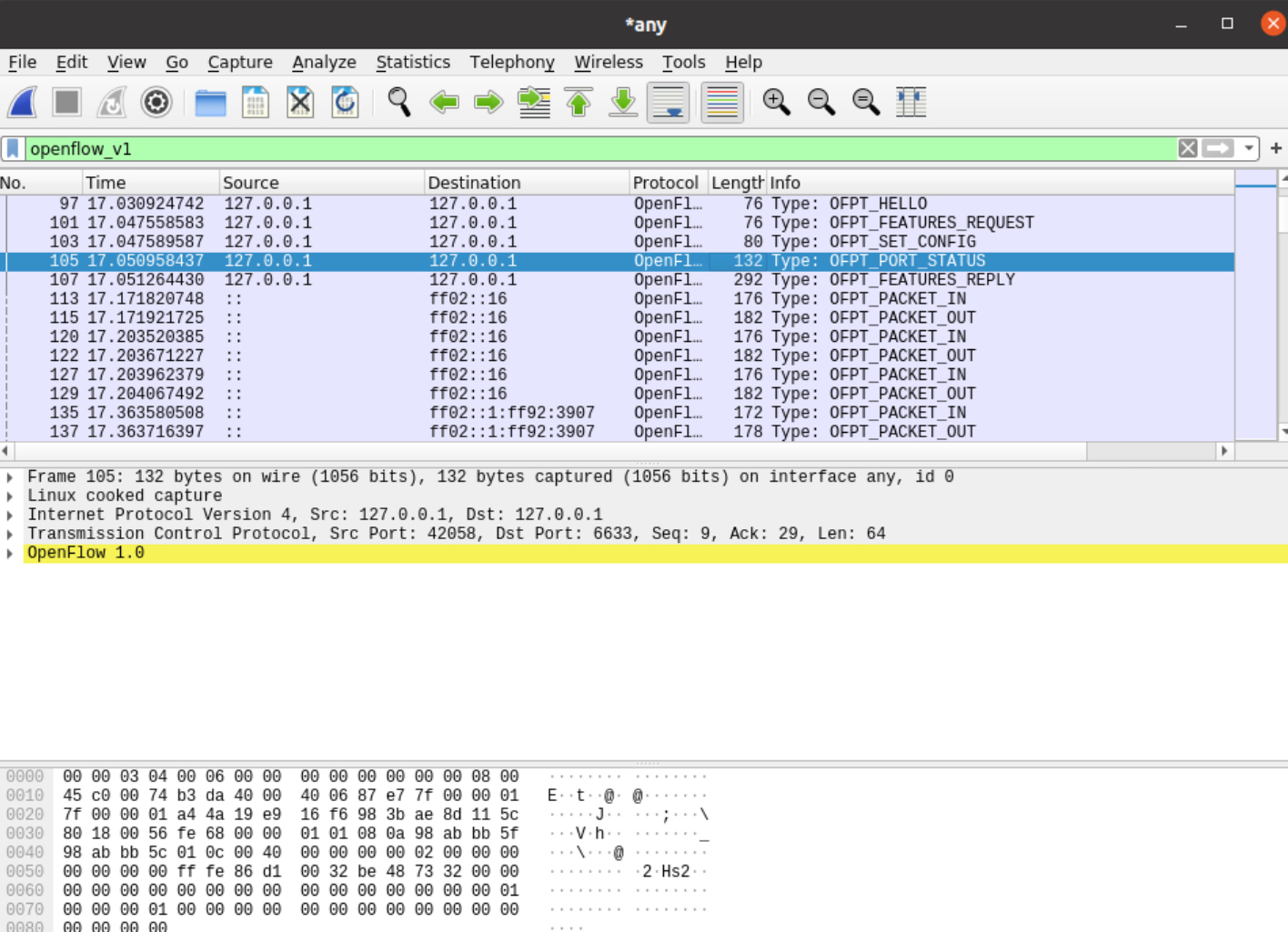

   3）Port_Status

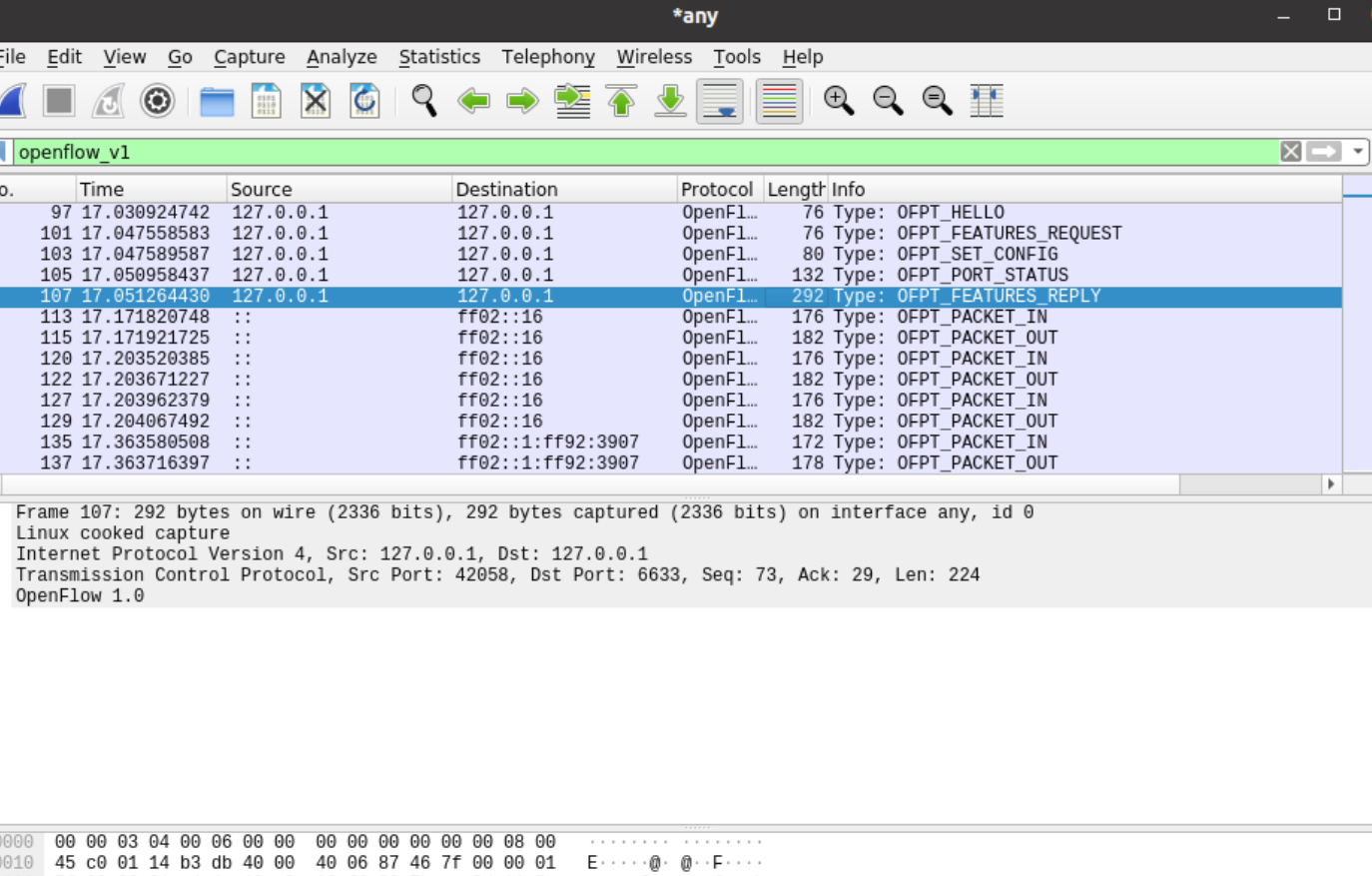

   （4）Features Reply

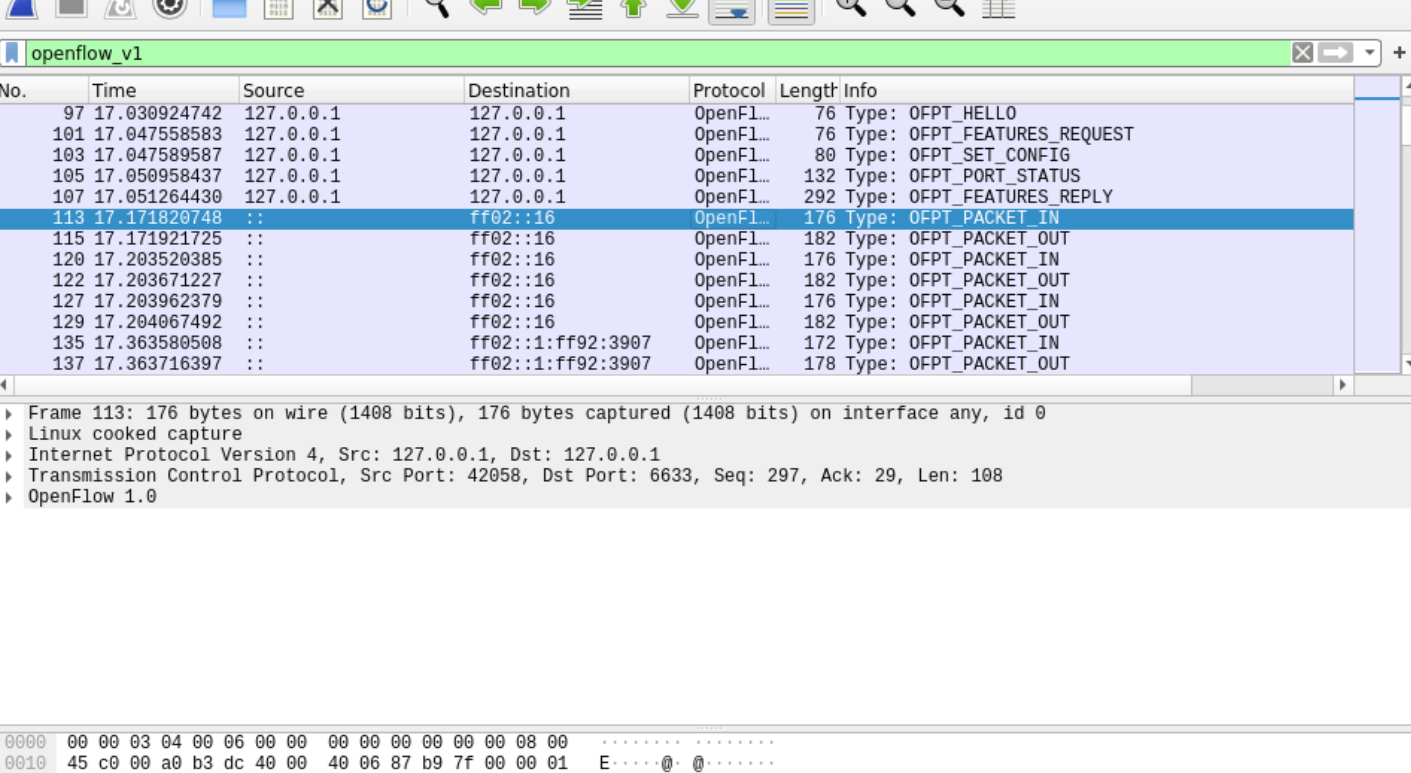

   （5）Packet_in

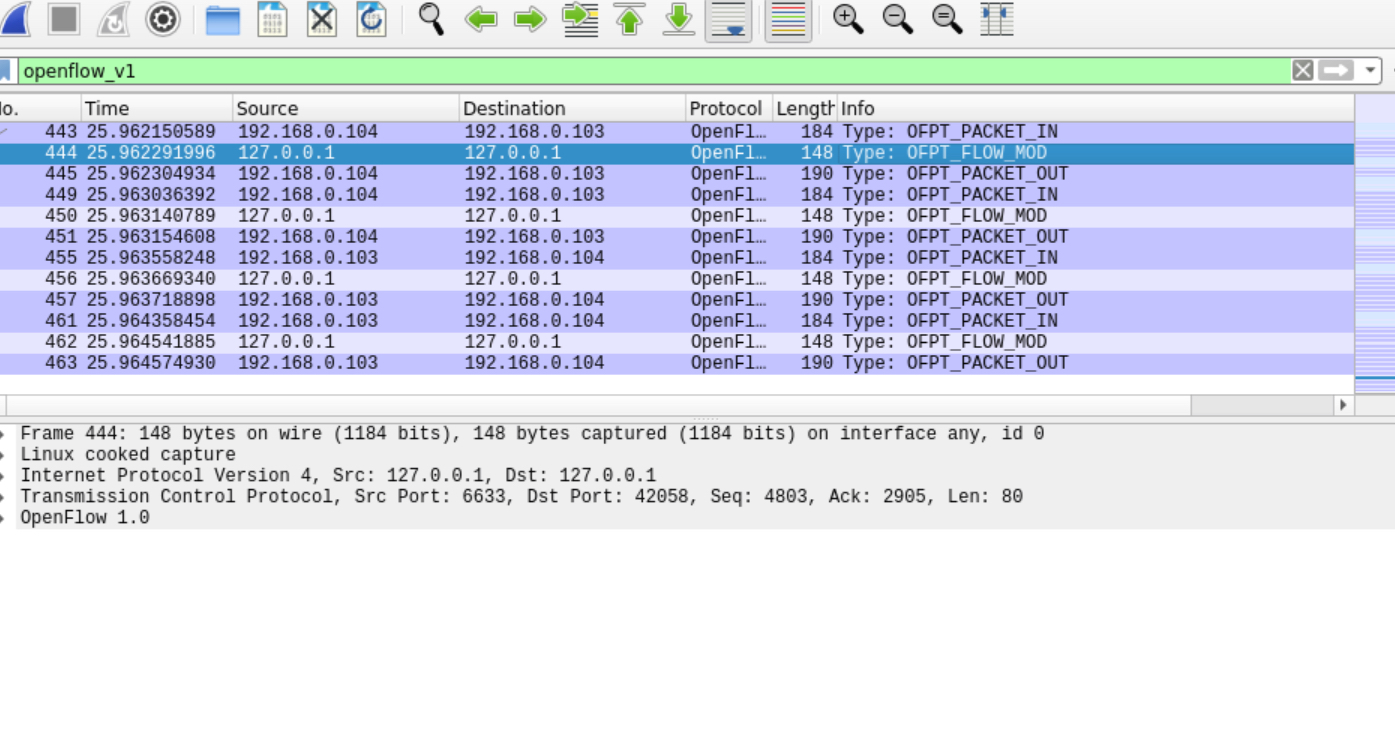

   6）Flow_mod

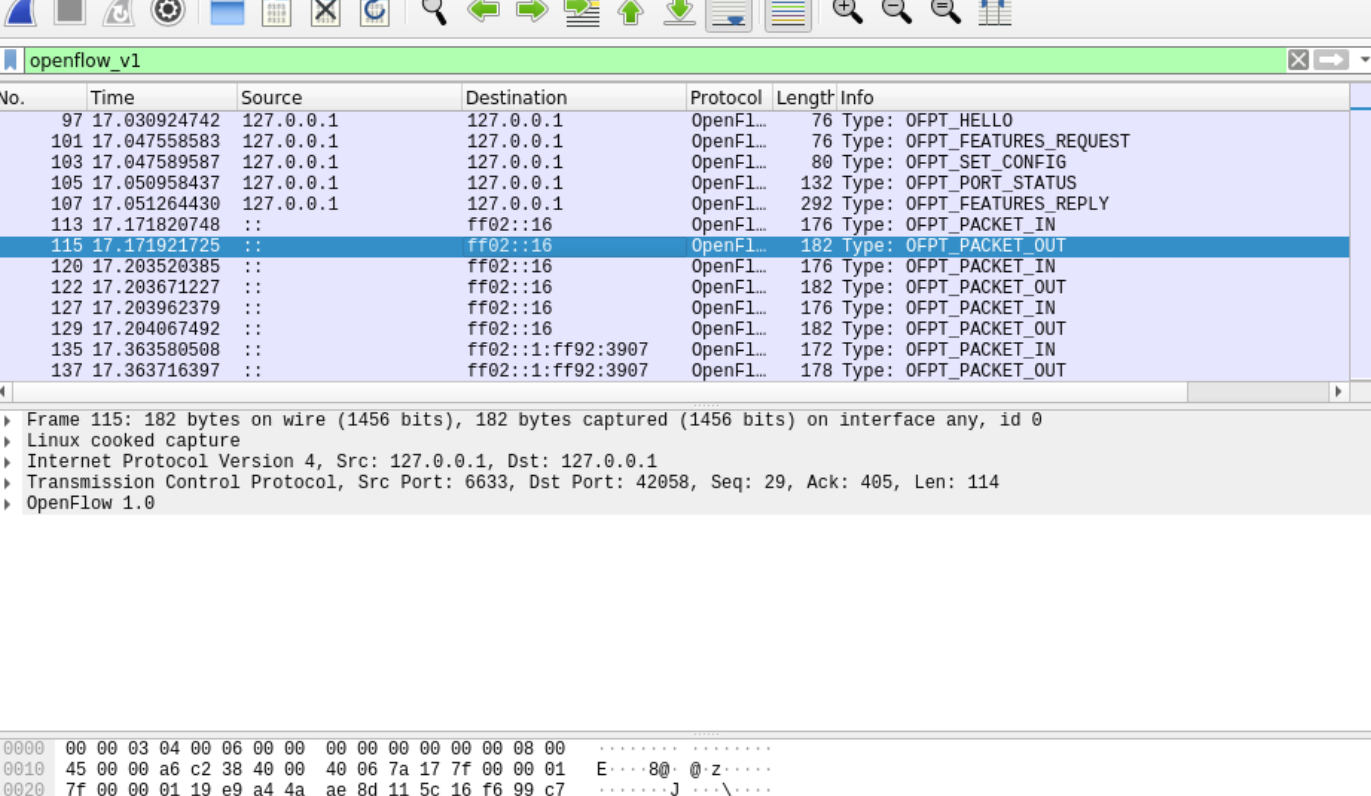

   7）Packet_out















3. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

     答：交换机与控制器建立通信时使用的是TCP协议

4. 个人总结：这次的实验难度不大，重点就是理解和分析OpenFlow 交换机与控制器交互过程。同时掌握通过抓包软件来查看相对应的消息类型和版本号、id号等信息。进阶要求就是在文档中打开源代码进行分析，进一步对OpenFlow主要消息类型的对应数据结构定义有所了解，掌握了OpenFlow通讯过程中数据包的流动过程。在网上查阅资料的时候，也学到了很多知识。并且和所学的路由知识能相呼应上，在 Wireshark 抓包流程上更加熟悉
