Spring Cloud Ribbon

简介

​ Spring Cloud Ribbon是一个基于HTTP和TCP的客户端负载均衡工具，它基于Netflix Ribbon实现。通过Spring Cloud的封装，可以让我们轻松地将面向服务的REST模版请求自动转换成客户端负载均衡的服务调用。Spring Cloud Ribbon虽然只是一个工具类框架，它不像服务注册中心、配置中心、API网关那样需要独立部署，但是它几乎存在于每一个Spring Cloud构建的微服务和基础设施中。因为微服务间的调用，API网关的请求转发等内容，实际上都是通过Ribbon来实现的，包括后续我们将要介绍的Feign，它也是基于Ribbon实现的工具。所以，对Spring Cloud Ribbon的理解和使用，对于我们使用Spring Cloud来构建微服务非常重要。Ribbon默认为我们提供了很多负载均衡算法，例如轮询、随机等。当然，我们也可为Ribbon实现自定义的负载均衡算法。

Ribbon的负载均衡应用在以下几方面：

• RestTemplate
• Feign
• Zuul

Ribbon实现软负载均衡有三点：

• 服务发现

  发现依赖服务的列表，依据服务的名字，把该服务所有的实例找到。

• 服务选择规则

  依据规则策略，如何从多个服务中选择一个有效的服务

• 服务监听

  检测失效的服务，做到高效剔除

Ribbon的主要组件包括：

• ServerList
• IRule
• ServerListFilter

​ 首先通过ServerList获取所有可用服务列表，然后通过ServerListFilter过滤掉一部分地址，最后剩下的地址中，使用IRule选择一个实例作为最终目标结果。

负载均衡有好几种实现策略，常见的有：

1. 随机 (Random)
2. 轮询 (RoundRobin)
3. 一致性哈希 (ConsistentHash)
4. 哈希 (Hash)
5. 加权（Weighted）

ILoadBalance 负载均衡器

​ Ribbon内部提供了一个叫做ILoadBalance的接口代表负载均衡器的操作，其中包括添加服务器操作、选择服务器操作、获取所有的服务器列表、获取可用的服务器列表等。

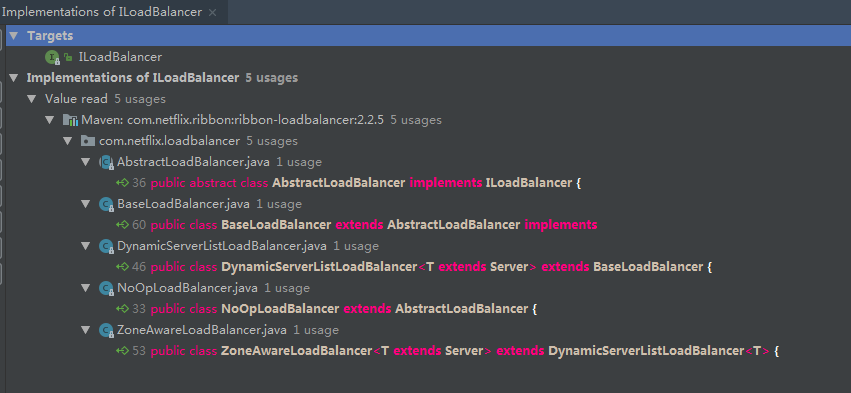

ILoadBalance的继承关系如下：

​ 负载均衡器是从EurekaClient（EurekaClient的实现类为DiscoveryClient）获取服务信息，根据IRule去路由，并且根据IPing判断服务的可用性。在BaseLoadBalancer类下，BaseLoadBalancer的构造函数，该构造函数开启了一个PingTask任务setupPingTask();，代码如下：

public BaseLoadBalancer(String name, IRule rule, LoadBalancerStats stats,
            IPing ping, IPingStrategy pingStrategy) {
    logger.debug("LoadBalancer [{}]:  initialized", name);

    this.name = name;
    this.ping = ping;
    this.pingStrategy = pingStrategy;
    setRule(rule);
    setupPingTask();
    lbStats = stats;
    init();
}

setupPingTask方法开启了ShutdownEnabledTimer执行PingTask任务，在默认情况下pingIntervalSeconds为10，即每10秒钟，向EurekaClient发送一次”ping”，并有可能从Eureka Client获取注册信息。针对PingTask，它根据pingerStrategy.pingServers(ping, allServers)来获取服务的可用性，如果该返回结果，如之前相同，则不去向EurekaClient获取注册列表，如果不同则通知ServerStatusChangeListener或者changeListeners发生了改变，进行更新或者重新拉取。

class PingTask extends TimerTask {
    public void run() {
        try {
            new Pinger(pingStrategy).runPinger();
        } catch (Exception e) {
            logger.error("LoadBalancer [{}]: Error pinging", name, e);
        }
    }
}

void setupPingTask() {
    if (canSkipPing()) {
        return;
    }
    if (lbTimer != null) {
        lbTimer.cancel();
    }
    lbTimer = new ShutdownEnabledTimer("NFLoadBalancer-PingTimer-" + name,true);
    lbTimer.schedule(new PingTask(), 0, pingIntervalSeconds * 1000);
    forceQuickPing();
}

如果可用性改变后，重新拉取了注册中心的数据，LoadBalancerClient有了这些服务注册的新列表，就可以根据具体的IRule来进行负载均衡。

IRule 路由

IRule接口代表负载均衡策略：

public interface IRule{
    /*
     * choose one alive server from lb.allServers or
     * lb.upServers according to key
     *
     * @return choosen Server object. NULL is returned if none
     *  server is available
     */

    public Server choose(Object key);

    public void setLoadBalancer(ILoadBalancer lb);

    public ILoadBalancer getLoadBalancer();
}

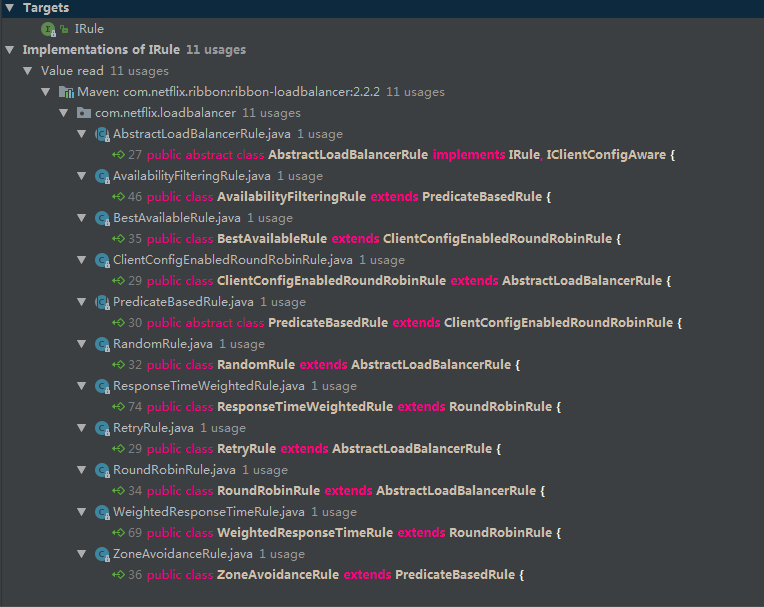

IRule的实现关系如下：

自定义负责均衡策略

策略类	命名	说明
RandomRule	随机策略	随机选择 Server
RoundRobinRule	轮训策略	按顺序循环选择 Server
RetryRule	重试策略	在一个配置时问段内当选择 Server 不成功，则一直尝试选择一个可用的 Server
BestAvailableRule	最低并发策略	逐个考察 Server，如果 Server 断路器打开，则忽略，再选择其中并发连接最低的 Server
AvailabilityFilteringRule	可用过滤策略	过滤掉一直连接失败并被标记为 circuit tripped 的 Server，过滤掉那些高并发连接的 Server（active connections 超过配置的网值）
ResponseTimeWeightedRule	响应时间加权策略	根据 Server 的响应时间分配权重。响应时间越长，权重越低，被选择到的概率就越低；响应时间越短，权重越高，被选择到的概率就越高。这个策略很贴切，综合了各种因素，如：网络、磁盘、IO等，这些因素直接影响着响应时间
ZoneAvoidanceRule	区域权衡策略	综合判断 Server 所在区域的性能和 Server 的可用性轮询选择 Server，并且判定一个 AWS Zone 的运行性能是否可用，剔除不可用的 Zone 中的所有 Server

全局配置

• 配置类方式

@Configuration
public class RibbonGlobalLoadBalancingConfiguration {
    /**
     * 随机规则
     */
    @Bean
    public IRule ribbonRule() {
        return new RandomRule();
    }
}

指定服务配置

• 注解方式

增加一个针对单个服务的 Ribbon 负载聚恒策略配置类：

@Configuration
//标记使用的注解
@AvoidScan
public class RibbonRandomLoadBalancingConfiguration {

    //针对客户端的配置管理器。
    @Resource
    IClientConfig clientConfig;

    @Bean
    public IRule ribbonRule(IClientConfig clientConfig) {
        return new RandomRule();
    }

}

启动类上加入针对单个服务的负载均衡策略：

/** 配置针对单个服务的 Ribbon 负载均衡策略 **/
@RibbonClient(
    name = "users", configuration = RibbonRandomLoadBalancingConfiguration.class
)
/** 此处配置根据标识 @AvoidScan 过滤掉需要单独配置的 Ribbon 负载均衡策略，不然就会作用于全局，启动就会报错 */
@ComponentScan(
        excludeFilters = @ComponentScan.Filter(
                type = FilterType.ANNOTATION, value = AvoidScan.class
        )
)
public class UsersApplication {

	public static void main(String[] args) {
		SpringApplication.run(UsersApplication.class, args);
	}
}

• 配置文件方式（推荐）

application.yml.

users:#服务名称
  ribbon:
    NIWSServerListClassName: com.netflix.loadbalancer.ConfigurationBasedServerList
    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.WeightedResponseTimeRule
