CypressFX3 UVC传输 USB3.0传输——03

第三章 UVC源码开发

本章说明：

本章根据Cypress提供的开发手册说明，对UVC源码固件做一定的修改，实现如下功能：

1、使能视频控制功能；

2、使能debug interface。



一、 使能视频控制功能

根据PC端识别USB设备的方式——枚举UVC设备的描述符（descriptor）,我们可以修改相应的描述符，实现开发所需的功能及其属性。以下主要讲解处理单元（process unit）请求事件控制修改。（ENDPOINT0 控制传输）

1、 使能PU功能。如图3-1所示，在EZ USB Suite工具中打开UVC_AN757799源码中的cyfuvcdscr.c文件，找到Processing Unit Descriptor，其中bmControl（3个byte）的每1bit分别对应D0-D23等不同功能，当对应位置1时，相应的功能就会使能。例如：bmControl = 0x00 00 01 ,D0:Brightness功能就会开启。为了验证brightness功能是否使能，可以通过抓取UVC设备描述符查看，如图3-2所示，Brightness所对应的yes即可说明。

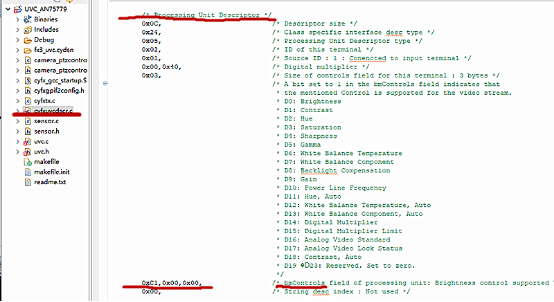

图3-1 PU描述符展示图

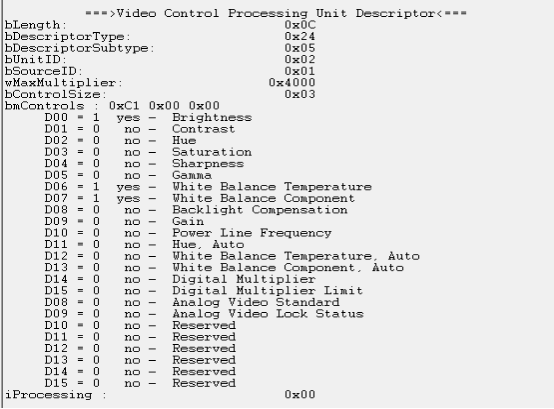

图3-2 PU描述符展示图



2、 获取功能属性及修改。打开UVC_AN757799源码中的uvc.c文件，定位到UVCHandleProcessingUnitRqts()函数，按图3-3所示添加代码，以Brightness为例可以分别设置GET_LEN（有效范围，最大15bit）、GET_CUR（当前值）、GET_MIN（最小值）、GET_MAX（最大值）、GET_RES（按固定值变化）、GET_INFO（GET与SET请求权限）、GET_DEF（默认值）、SET_CUR（修改当前值）。

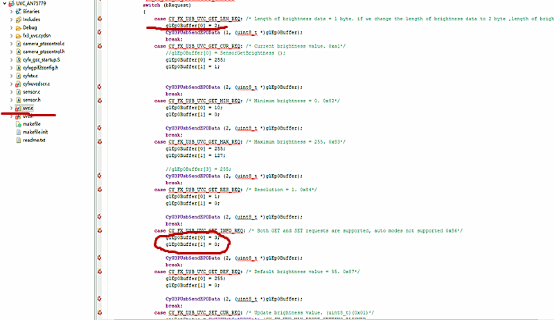

图3-3 Brightness属性的GET与SET请求代码示例

注释：关于XU,CT等单元或端口的功能控制使能与修改均可参照Brightness的流程，功能属性配置一般在驱动里面设定。可供开发人员修改一些功能做少量的数据传输。



二、 使能DebugInterface功能

使能Debug Interface功能，目的在于上位机可以无限的下发多位数据（32以上），利用I2c传输至UVC设备，满足大数据传输的开发需求。（ENDPOINT IN与ENDPOINT OUT BULK传输）

1、 打开UVC_AN757799源码中的uvc.c文件，将#define USB_DEBUG_INTERFACE添加到代码中（源代码已注释掉，也可以讲注释取消）。

2、 打开uvc.c文件，定位UVCAppEp0Thread_Entry()控制线程函数，并按图3-4所示进行修改。

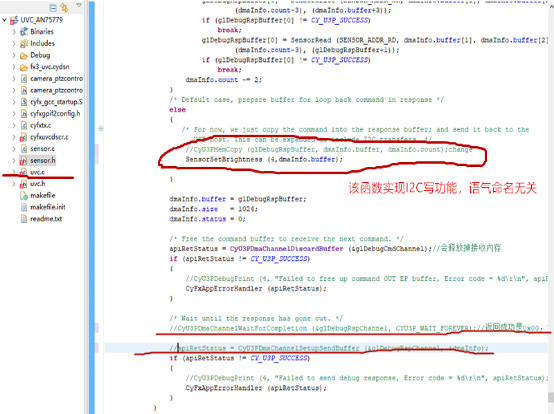

图3-4 代码修改示意图



3、更新CyUSB3.sys驱动程序，添加“调试”接口，实现center control上位机（显示端口）数据下发。

操作步骤如下：首先进入PC端设备管理器，右击FX3（或同等选项），然后选中“update driver software”选项，“浏览我的计算机以查找驱动程序软件”，“让我从计算机上的可用驱动程序列表中选取”，“从磁盘安装”，“浏览，选取Cypress安装目录下的cyusb3.inf文件——路径：cpress\driver\bin\win10\x64” ，“选中一个操作系统版本，此处选择FX3 USB stream Example Devices”，“next，出现报警对话框选择Yes”，如图3-5，3-6所示。

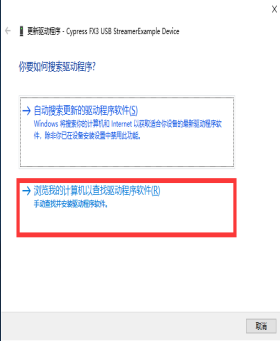

图3-5 Cypress.sys驱动更新流程图

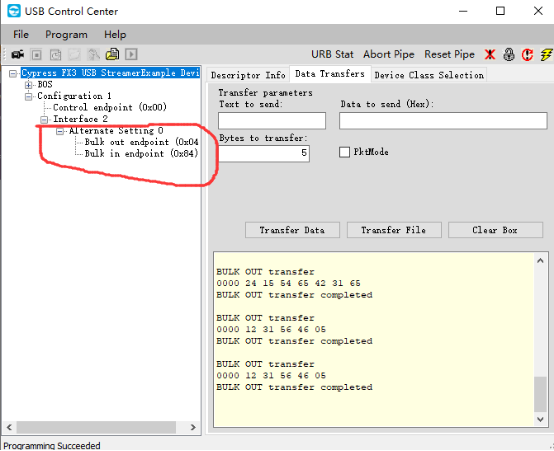

图3-6 调试接口显示界面



PS：A.在UVC协议中利用I2C通信必须要加上拉电阻，否则会出现设备采集视频延迟现象。
