CypressFX3 UVC传输 USB3.0传输——02

第二章 UVC协议固件开发

本章说明：

本章在cypress官方文档说明的基础上，对如何修改固件做出直接、详细的说明，以降低开发难度。固件修改部分包括：

1、修改图像分辨率、图像帧率；

2、修改UVC传输数据格式；

3、修改UVC传输数据位宽。



一：修改图像分辨率、图像帧率

1、cypress官方驱动安装完成后，默认安装有EZ USB Suite工具，在开始目录打开。新建空白文件目录UVC_test。初次打开时需要选择工作目录，选择UVC_test目录，进入软件界面。选择file->Import，点击General->Existing Projects into Workspace->Next。



2、如果工作目录已经存在一个工程，则不能再创建工程，这时需要Switch Workspace->Other重新选择一个可用的工程目录。



3、选择UVC_AN75779目录，勾选Copy projects into workspace，Finish。这时会在UVC_test目录下新创建一个工程，整个的编辑都在这个新工程下进行。

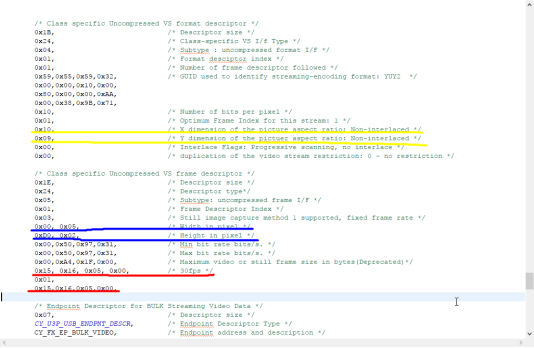

4、打开cyfxuvcdscrc.c，寻找CyFxUSBSSConfigDscr函数，此函数对应USB3.0的开发，USB2.0需更改与其对应的函数。寻找程序中如下图部分。黄线为横纵轴的比例，蓝线为横纵轴的分辨率，红线为每帧耗时，对应帧率。









以修改为640*480@50fps为列。640/480=8/6，黄线部分对应填入0x08、0x06；640=0x280，480=0x1E0，蓝线部分对应填入0x80,0x02和0xE0,0x01（注意高低位顺序）；1/50fps=20ms=200000*100ns，200000=0x30D40，红线部分对应填入0x40,0x0D,0x03,0x00。可见下图。

二：修改图像数据格式

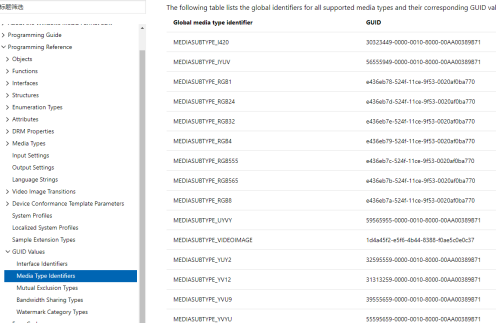

源固件默认为YUY2数据格式，Windows下还支持大量其他数据格式，并为每种格式都分配了固定的GUID，图中只显示其中一部分，详情参考UVC_GUID。









将原有代码注释，以RGB32格式修改为例，修改如下。









二：修改图像数据位宽

不同的数据格式要求不同的数据位宽，如YUY2-8bit，RGB565-16bit，RGB32-32bit。

高数据位宽可向下兼容低数据位宽。源码中默认为8bit，对其进行更改为32bit。



1、打开cypress驱动默认安装的GPIF II Designer工具。选择File->Open Project，选择正在编辑的工程目录下的fx3_uvc.cydsn\fx3_uvc.cyfx，打开工程。

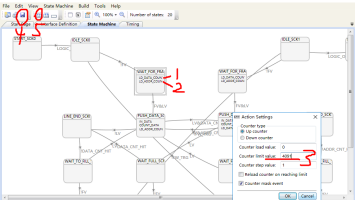

2、在Interface Definition目录下修改Data bus witdh为32Bit，点击State machine。



2、分别点击LD_DATA_COUNT、LD_ADDR_COUNT，将数据长度改为4091（16bit对应8183,8bit对应16367）。保存、编译。



3、原fx3_uvc.cydsn目录下会新生成cyfxgpif2config.h文件，用其替代原工程相同名称文件。









4、将CyFxUSBSSConfigDscr函数中Number of bits per pixel行改为0x20,对应32bit(默认为0x10)。









5、32bit情况下，打开uvc.c文件，确保最后部分按下图红线处设置。



6、保存更改，在工程名上右键，点击Build Project，生成固件镜像文件。



7、固件修改完成，用cypress驱动Control Center工具烧录。给入图像数据后，打开VirtualDub工具，选择File->Capture AVI，等待几秒钟，即可显示图像。选择Video-Capture pin可查看固件支持的图像数据格式。
