CypressFX3 UVC传输 USB3.0传输——01

总共分为三大章。第一章讲述UVC协议的源数据格式，和cyUSB3014的硬件连接，第二章讲述UVC协议固件开发，第三章源码开发

关联文档：

1、UVC_AN75779（cypress官方提供固件源码），

2、VirtualDub_1_10_4_35456.1400664289（开源视频采集软件），

3、AN75779-How to Implement an Image Sensor Interface with EZ-USB® FX3™ in a USB Video Class (UVC) Framework（cypress官方UVC开发文档）。



第一章  数据格式要求和硬件连接

一：UVC协议传输依赖GPIF II状态机，不管是传感器芯片还是FPGA连接都需要遵从规定格式要求。

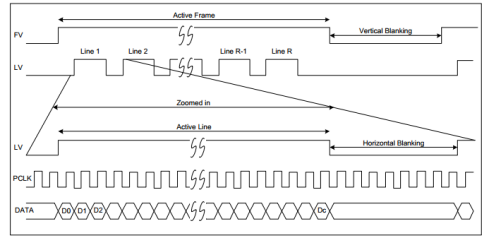

　　　　　　　　　　　　图1 UVC协议数据格式

1. FV：帧有效（表示帧的开始和结束，高有效，也可修改相关固件为低有效）
   2. LV：行有效（表示行的开始和结束，高有效，也可修改相关固件为低有效）
   3. PCLK：像素时钟（即同步接口的时钟，最高时钟100MHz）
   4. Data（数据）：图像数据线,32bit以内，响应固件应设置为8,16和32bit。数据类型可为RGB、YUY2/YUYV等UVC协议支持的视频数据格式（见第三章）。



注意：发送图像分辨率、数据位宽、数据格式需要同步USB固件开发





二：硬件连接规范，按如图2所示外部连接的情况下，需按表1进行匹配。



                图2 cyusb3014外部引脚定义

                                      表1  cyUSB3014的硬件连接

Cyusb3014引脚序号	图像数据接口
CTL11	LV(行同步)
CTL12	FV(场同步)
DQ[0:31]	DQ[0:31]
PCLK	PCLK
I2C_GPIO[58]	SCL
I2C_GPIO[59]	SDA
