UML类图和面向对象设计原则

UML类图

什么是UML

uml全称：Unified Modeling Language 一种为面向对象系统的产品进行说明、可视化和编制文档的一种标准语言，是非专利的第三代建模和规约语言。UML是面向对象设计的建模工具，独立于任何具体程序设计语言。

UML的组成包括

元素(Model Element)、图(Diagram)、视图(View)和通用机制(General Mechanism)

• 模型元素： 代表面向对象中的类、对象、消息和关系等概念，是构成图的最基本的常面向对象系统分析与设计方法用概念。
• 图：是模型元素集的图形表示，通常是由弧（关系）和顶点（其他模型元素）相互连接构成的。UML图，包括用例图、协作图、活动图、序列图、部署图、构件图、类图、状态图，是模型中信息的图形表达方式
• 视图：是表达系统的某一方面的特征的UMI，建模元素的子集，由多个图构成，是在某一个抽象层上，对系统的抽象表示。多图形组成的抽象集合，包括用户视图、结构视图、行为视图、实现视图环境视图。用户视图是所有视图的核心，用于描述系统静态行为，描述系统的静态元素、包、类对象和他们之间的关系；行为视图标识系统动态的行为，描述系统运行时的交互关系，实现视图表述了系统中逻辑元素的分布，环境视图标识系统中物理元素的分布，描述系统中硬件设备与关系！。
• 通用机制：用于表示其他信息，比如注释、模型元素的语义等。另外，UML还提供扩展机制，使UML语言能够适应一个特殊的方法（或过程），或扩充至一个组织或用户。

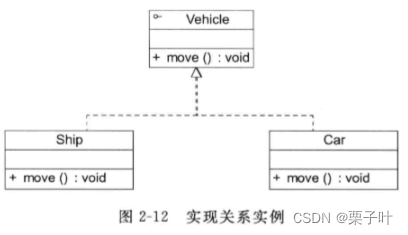

UML类图之间的关联关系表示

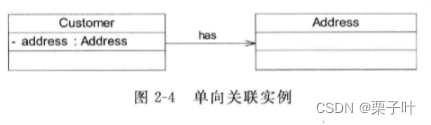

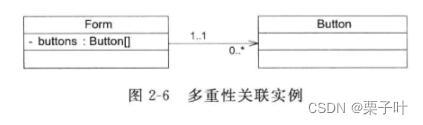

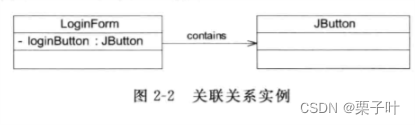

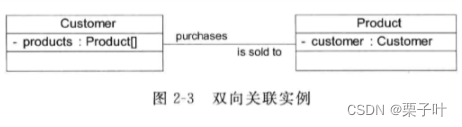

关联关系

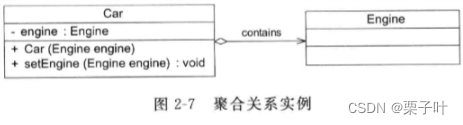

聚合关系： 成员对象是整体对象的一部分，但是成员对象可以脱离整体对象独立存在

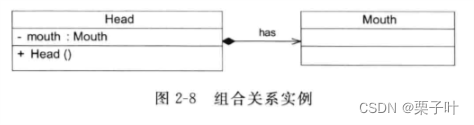

组合关系： 存在整体对象中但是不能单独存在

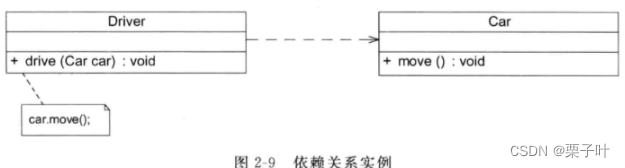

依赖关系： 一个事物中使用了另一个事物

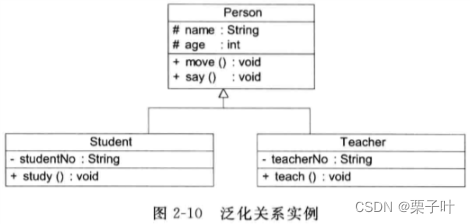

泛化关系： 描述父类与子类之间的继承

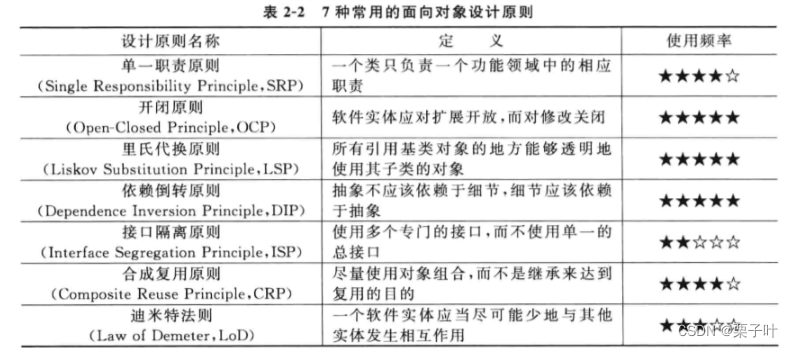

最常见的七中面向对象设计原则

单一职责原则（single Responsbility Principle ,SRP)

一个类只负责一个功能领域中的相应职责。或者可以定义为：就一个类而言，应该就只有一个引起它变化的原因。单一职责原则是实现高内聚、低耦合的指导方针。

开闭原则(Open Closed Principle,OCP)

一个软件实体应当对拓展开放，对修改关闭。即软件实体应尽量在不修改原有代码的情况下进行拓展。

里氏代换原则（Liskov Substiution Principle ,LSP)

所有引用基类（父类）的地方必须能透明的使用其子类的对象。是实现开闭原则的重要方式之一。

依赖倒转原则

抽象不应当依赖于细节细节应当依赖于抽象。在是实现依赖倒转原则时，需要针对抽象层编程，而将具体类的对象通过依赖注入的方式注入到其他对象中。三种注入方式，构造注入设值注入接口注入这些方法在定义时使用的是抽象类型，在运行时再传入具体类型

接口隔离原则(Interface Segregetio Principle ISP）

使用多个专门的接口，而不是使用单一的总接口，即客户端不应该依赖那些他不需要的接口。
一个接口一个职责，

合成复用原则

尽量使用对象组合，而不是继承来达到复用的目的。

迪米特法则

一个软件实体应当尽可能少的与其他实体发生相互作用。
迪米特法则要求限制软件实体之间通信的宽度和深度，迪米特法则可以降低系统的耦合度，使类之间保持低耦合关系。不与陌生人说话。
