【状态机FSM】

基础知识：

• 为啥要用状态机嘛：由于FPGA是并行执行，但当我想要处理有先后顺序的问题，这个时候就需要用状态机来解决
• 有几种状态机让我选：Moore状态机、Mealy状态机（记得B站数电老师讲到过这两个词语，先挖个坑）
• 这两个让我怎么选嘛：
• Moore状态机：输出只和当前状态有关，与输入无关。
• Mealy状态机：输出和输入、当前状态有关（常用）
• 相同点：状态的跳转只和输入有关

三段式状态机的结构：（重点）

• 状态编码：描述状态机各个状态名称

• 第一段：时序逻辑： 描述状态转换,格式固定

  always@(posedge Clk or negedge Rst_n)begin
  if(Rst_n == 1'b0)
  state <= IDLE;
  else
  state <= next_state;
  end

• 第二段：状态转移条件：只考虑状态之间的跳转


  always @(*)

• 第三段：输出状态



实践：

目标：可乐贩卖机

3元1瓶、投币1次1元、投币3元出1瓶可乐

我是这样想的：

• 首先需要确定选什么作为状态，这里无非就只有可乐和钱，我一定是选钱

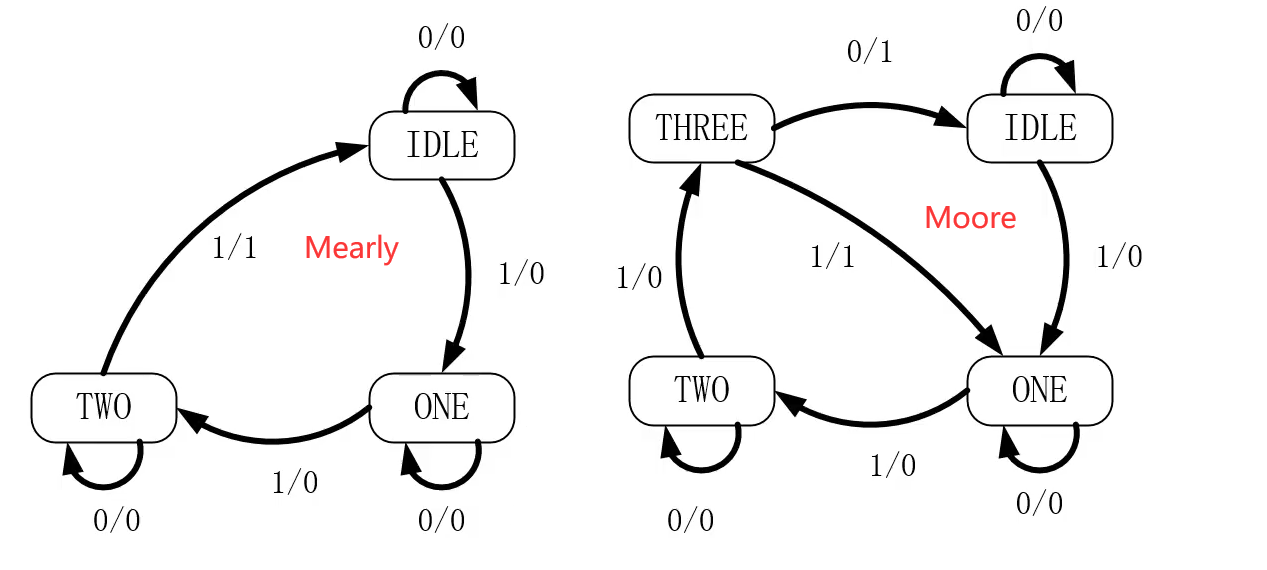

• 明确输入、输出、状态跳变，画出状态转移图





 状态机功能模块：

// ------------------------------

//  新型二段式状态机：状态、输出信号都是时序逻辑

// ------------------------------

module fsm
(
input Clk,
input Rst_n,
input pi_input,

output reg po_out
);

parameter IDLE    =    3'b001;
parameter ONE    =    3'b010;
parameter TWO    =    3'b100;

reg [2:0] state;

// 状态转移
always@(posedge Clk or negedge Rst_n)
if(Rst_n == 1'b0)
state <= IDLE;
else case (state)
        IDLE : if(pi_input == 1'b1)
                        state <= ONE;
                    else
                        state <= IDLE;
        ONE : if(pi_input == 1'b1)
                        state <= TWO;
                    else
                        state <= ONE;
        TWO : if(pi_input == 1'b1)
                        state <= IDLE;
                    else
                        state <= TWO;
        default : state <= IDLE;
        endcase

// 输出由状态和输入同时决定
always@(posedge Clk or negedge Rst_n)
if(Rst_n == 1'b0)
po_out <= 1'b0;
else if(state == TWO && pi_input == 1'b1)
po_out <= 1'b1;
else
po_out <= 1'b0;


endmodule
