无源滤波







http://www.jetgotek.com/nd.jsp?id=55

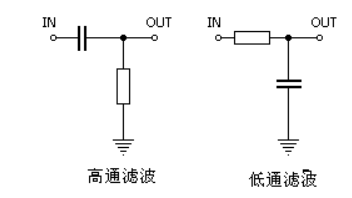

在基本的rc滤波电路中：c做输出端就是低通滤波器，r做输出就是高通滤波器
基本原理是，当电容和电阻串联时，
若电源为直流电（f=0
），由于电容的隔直作用，故只有电容两端有电压，而电阻两端的电压为0，
若电源为交流电（f>0
），电容导通，频率越高导通阻抗越小，因而高通，
考虑一个连续的过程，
当电源频率由0变大时，电容两端电压由大变小，因而低通，
而在高通电路中，电阻两端的电压由0慢慢变大，因而高通。
————————————————
版权声明：本文为CSDN博主「j448749903」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/j448749903/article/details/123549394

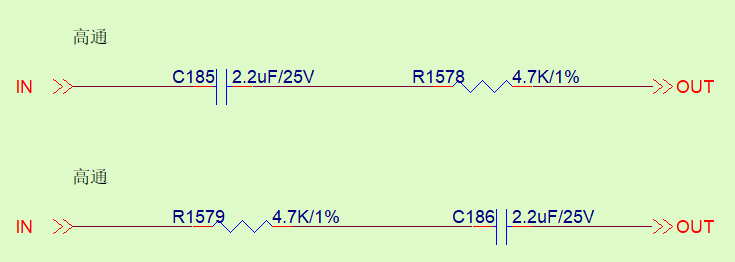

电容电阻串联的电路连接方式是将电容和电阻依次连接在一起，形成一个电路。在这种电路中，电容和电阻的作用是相互影响的。当电容电阻串联时，电容会阻碍电流的流动，而电阻则会影响电容的充电和放电过程。



在电容电阻串联的电路中，电容和电阻的串联可以实现一些特定的电路功能。例如，当电容电阻串联时，可以实现一个低通滤波器。低通滤波器可以将高频信号滤掉，只保留低频信号。这种电路在音频处理中非常常见，可以用来滤除噪声和杂音。



看清电路就可以搞懂这个问题了。主要要看清输入端和输出端！以及对后级电路的影响。
对与低通滤波是电阻-电容组合，这时输入端是两个元件两端，输出端是电容两端，对于后级电路来说，低、高频信号可以过去，但高频信号被电容短路了。（电容通高频信号，阻低频信号，通交流信号，阻直流信号，对于高频信号，电容现在相当与一根导线，所以将高频信号短路了）
对与高通滤波是电容-电阻组合，这时输入端是两个元件两端，输出端是电阻两端，对于后级电路来说，低频信号由于电容存在，过不去，到不了后级电路（电容通高频信号，阻低频信号，通交流信号，阻直流信号），而高频信号却可以通过，所以为高通滤波。
