2019.4.29学习笔记（思科网络地址转换）

模拟真实生活中，家庭路由设置

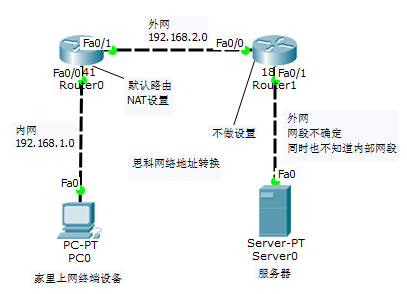

如图所示，要让家庭内的设备连接到外部网络，必须要设置静态路由，连接到外部网段，因为外部网段很多，不能一个一个手动添加，所以只能将路由器设置成默认路由

即：ip route 0.0.0.0 0.0.0.0  f0/1,这样就可以连接到外部网段。

同时外部网段收到信息之后要回复信息，但因为外网不知道内部网段，所以要进行NAT设置，NAT：net address transfor 网络地址转换

下面是设置

内网终端设备：

ip：192.168.1.1 255.255.255.0

默认网关：192.168.1.2 255.255.255.0

家里的路由器：

 1 >enable
 2 #configure terminal
 3 #ip route 0.0.0.0 0.0.0.0 f0/1
 4 #ip nat inside source static 192.168.1.1 192.168.2.1
 5 #int f0/0
 6 #no sh
 7 #ip address 192.168.1.2 255.255.255.0
 8 #ip nat inside
 9 #exit
10 #int f0/1
11 #no sh
12 #ip address 192.168.2.1 255.255.255.0
13 #ip nat outside
14 #exit

外网路由设置：***外部网段是随意的所以这里随机设置成192.168.6.0/24网段

 1 >enable
 2 #configure terminal
 3 #int f0/0
 4 #no sh
 5 #ip address 192.168.2.2 255.255.255.0
 6 #exit
 7 #int f0/1
 8 #no sh
 9 #ip address 192.168.6.1 255.255.255.0
10 #exit

外部服务器设置：

ip：192.168.6.2 255.255.255.0

默认网关：192.168.6.1 255.255.255.0

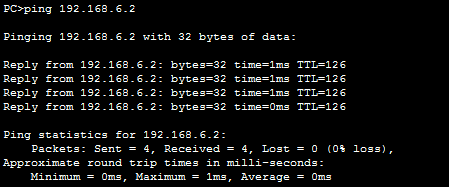

完成
