2019.4.26学习笔记（路由器router-2）

三台pc，三台路由器，一台交换机连接设置（静动态）

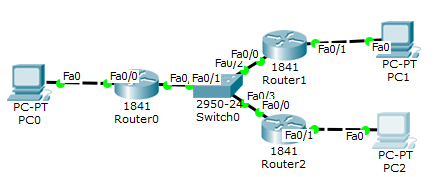

拓扑如图这么连接，进行设置

静态设置

设置 三台pc的ip分别为：

1. pc0 192.168.1.1
2. pc1 192.168.3.2
3. pc2 192.168.4.2

子网掩码都是：255.255.255.0

默认网关（default Gateway）分别是：

1. 192.168.1.2
2. 192.168.3.1
3. 192.168.4.1

设置第一台路由器：

enable

configure terminal

int f0/0

no shutdown

ip address 192.168.1.2 255.255.255.0

exit

int f0/1

no shutdown

ip address 192.168.2.1 255.255.255.0

exit

ip route 192.168.3.0 255.255.255.0 192.168.2.2 (fastEthernet 0/1)

ip route 目标网络 掩码 下一跳地址（接口） 下一跳地址好，接口的话，如果pc变多，会产生很多arp缓存记录，路由器接口内存耗尽。优点就是可以防止对方换ip。

另外当几个端口绑到一起做通道的时候，就要设置成ip，不能用端口了。

ip route 192.168.4.0 255.255.255.0 192.168.2.3 (fastEthernet 0/1)

设置第二台路由器：

enable

configure terminal

int f0/0

no shutdown

ip address 192.168.2.2 255.255.255.0

exit

int f0/1

no shutdown

ip address 192.168.3.1 255.255.255.0

exit

ip route 192.168.1.0 255.255.255.0 192.168.2.1 (fastEthernet 0/0)

ip route 192.168.4.0 255.255.255.0 192.168.2.3 (fastEthernet 0/0)

第三台路由器设置：

enable

configure terminal

int f0/0

no shutdown

ip address 192.168.2.3 255.255.255.0

exit

int f0/1

no shutdown

ip address 192.168.4.1 255.255.255.0

exit

ip route 192.168.1.0 255.255.255.0 192.168.2.1 (fastEthernet 0/0)

ip route 192.168.3.0 255.255.255.0 192.168.2.2 (fastEthernet 0/0)

通过ping命令查看是否联通



动态设置：

三台电脑ip，子网掩码，网关都跟上面一样。

第一台路由器设置：

enable

configure terminal

int f0/0

no shutdown

ip address 192.168.1.2 255.255.255.0

exit

int f0/1

no shutdown

ip address 192.168.2.1 255.255.255.0

exit

router rip(启动rip路由协议)rou r

network 192.168.1.0

network 192.168.2.0

第二台路由器设置：

enable

configure terminal

int f0/0

no shutdown

ip address 192.168.2.2 255.255.255.0

exit

int f0/1

no shutdown

ip address 192.168.3.1 255.255.255.0

exit

rou r

network 192.168.2.0

network 192.168.3.0

第三台路由器设置：

enable

configure terminal

int f0/0

no shutdown

ip address 192.168.2.3 255.255.255.0

exit

int f0/1

no shutdown

ip address 192.168.4.1 255.255.255.0

exit

rou r

network 192.168.4.0

network 192.168.2.0

设置完毕。

通过ping命令查看是否联通
