OpenCV 中的 Haar-cascade 检测

介绍

OpenCV 是一个开源的计算机视觉库，它提供了许多用于图像处理和计算机视觉的功能。其中，Haar-cascade 检测是一种流行的技术，通常用于目标检测，如人脸、眼睛、手部等。这种方法基于机器学习，使用一系列的矩形特征（Haar 特征）来检测图像中的特定对象。

Haar-cascade 检测的工作原理

1. ‌Haar 特征‌：是一种简单的矩形特征，用于描述图像中的局部亮度差异。这些特征对于捕捉边缘、线条和纹理等图像结构非常有效。

2. ‌积分图‌：为了快速计算Haar特征，OpenCV 使用积分图。积分图允许我们在常数时间内计算任何矩形区域的像素和。

3. ‌Cascade 分类器‌：一个单独的Haar特征可能不足以准确检测目标，因此，通常使用多个特征的组合。Cascade分类器是一个多级的分类器，每一级都包含多个Haar特征。通过逐级过滤，cascade分类器可以有效地减少非目标区域的误检，同时保持对目标区域的高检测率。

4. ‌训练‌：创建Haar-cascade分类器需要大量的正样本（包含目标的图像）和负样本（不包含目标的图像）。通过机器学习算法（如Adaboost），可以从这些样本中学习并生成一个有效的分类器。

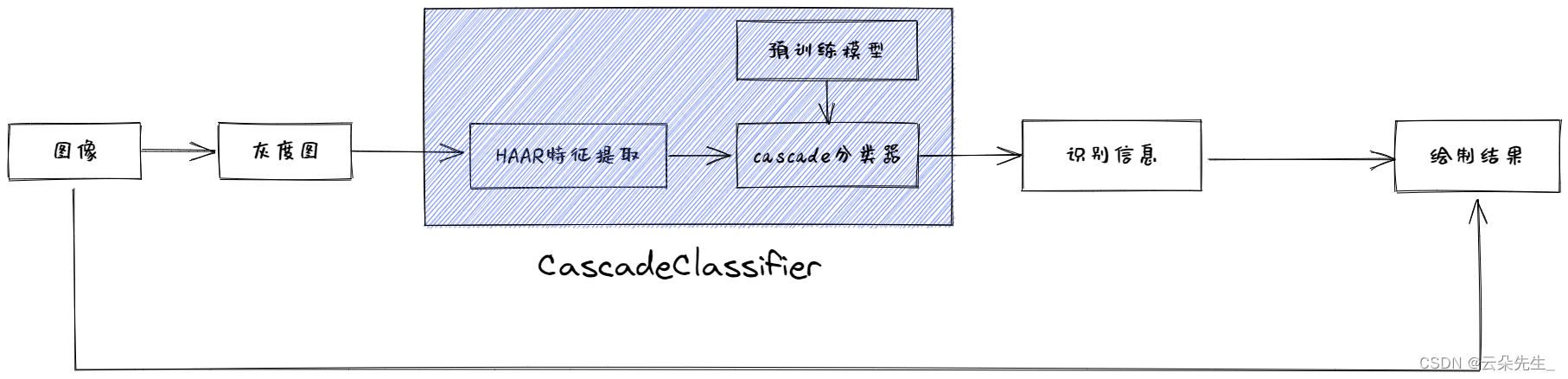

程序流程



OpenCV中的Haar人脸检测

参数说明

mage：输入的图像，必须是灰度图，因为Haar特征是基于灰度的。
scaleFactor：（可选）在图像尺寸减小的比例，即每次图像尺寸减小的比例。默认值为1.1，表示每次窗口尺寸减少10%。调整这个参数可以平衡检测的精度和速度：较小的scaleFactor值能够提高检测的细致程度，但会增加计算负担；而较大的值则可以减少计算量，加快处理速度，但可能会降低检测的准确性，从而错过一些较小或较远的目标。
minNeighbors：（可选）构成检测目标的相邻矩形的最小个数。默认值为3，意味着有3个以上的检测标记存在时，才认为人脸存在。这个参数有助于减少误检，即非目标对象被错误地识别为目标的情况。设置一个较高的minNeighbors值可以更严格地筛选出真正的目标，从而减少误检，但同时也有可能将一些真正的目标遗漏，因为它们可能没有足够的邻近矩形满足条件。
flags：（可选）这个参数通常被省略，flags参数用于定义检测模式，在使用低版本OpenCV时，它可能会被设置为cv2.CASCADE_SCALE_IMAGE，表示在多尺度检测时调整图像尺寸。它可以是以下几个值的组合：
CASCADE_DO_ROUGH_SEARCH：快速搜索模式。
CASCADE_FIND_BIGGEST_OBJECT：只检测最大的目标。
CASCADE_SCALE_IMAGE：使用缩放图像进行检测（默认值）。
minSize：（可选）目标的最小尺寸，小于这个尺寸的目标将被忽略。默认为(0, 0)，表示没有限制。
maxSize：（可选）目标的最大尺寸，大于这个尺寸的目标将被忽略。默认为(0, 0)，表示没有限制。
 返回值：

rects：一个矩形列表，其中每个矩形包含检测到的对象的坐标和尺寸，格式为(x, y, w, h)。
levels：每个检测到的对象的金字塔层级。
scores：每个检测到的对象的置信度分数。
————————————————

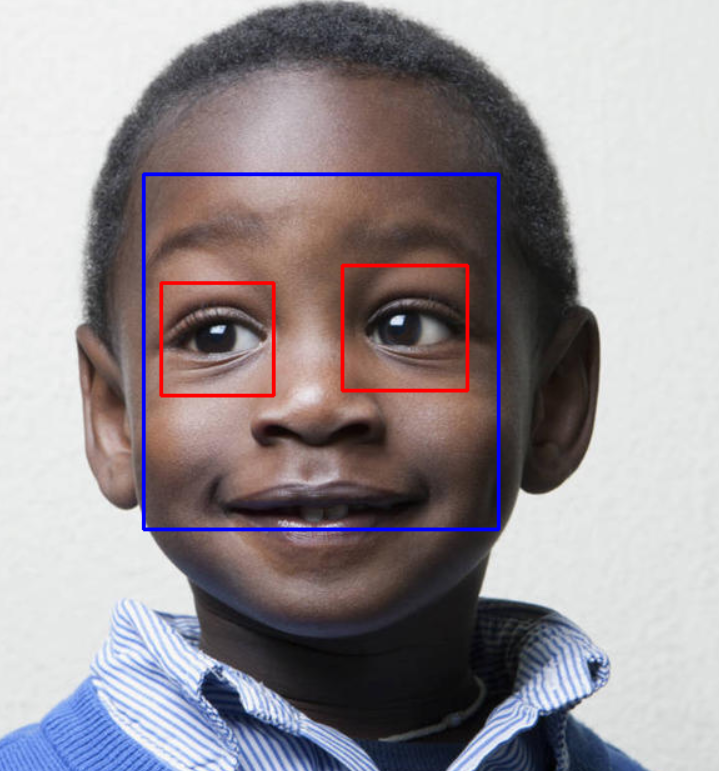

在OpenCV中，Haar人脸检测功能通过CascadeClassifier类实现。首先，需要加载预训练的Haar特征分类器XML文件，然后使用detectMultiScale方法进行人脸检测。

import cv2
import numpy as np


def image_read_from_chinese_path(image_file_name):
    image_numpy_data = cv2.imdecode(np.fromfile(image_file_name, dtype=np.uint8),
                                    -1)  # np.fromfile 读取图像文件，将其转换为 NumPy 数组
    return image_numpy_data


# 级联分类器路径（训练器文件）
face_cascade = cv2.CascadeClassifier(
    r'C:\Users\19225\PycharmProjects\test\src\user\static\haarcascade_frontalcatface.xml')  # 人脸检测的 Haar 级联分类器XML 文件路径
eye_cascade = cv2.CascadeClassifier(
    r'C:\Users\19225\PycharmProjects\test\src\user\static\haarcascade_eye_tree_eyeglasses.xml')

# 读取图像
img = image_read_from_chinese_path(r'C:\Users\19225\PycharmProjects\test\src\user\static\R.jpg')

if img is None:
    print("Image not loaded correctly.")
else:
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)  # 转为灰度图

    # 使用人脸检测器 face_cascade，在灰度图像中检测人脸
    # scaleFactor：每次图像尺寸减少的比例，越小越快，检测效果越好
    # minNeighbors：最少需要检测到多少个邻居，才能确定是人脸，值越大，检测精度越高
    # minSize：检测到的对象的最小尺寸，单位为像素
    faces = face_cascade.detectMultiScale(gray, scaleFactor=1.05, minNeighbors=3, minSize=(30, 30),
                                          flags=cv2.CASCADE_SCALE_IMAGE)

    for (x, y, w, h) in faces:
        img = cv2.rectangle(img, (x, y), (x + w, y + h), (255, 0, 0), 2)

        roi_gray = gray[y: y + h, x: x + w]
        roi_color = img[y: y + h, x: x + w]

        # 检测眼睛
        eyes = eye_cascade.detectMultiScale(roi_gray, scaleFactor=1.1, minNeighbors=5, minSize=(15, 15))

        # 进行非极大值抑制
        eyes = np.array(eyes)
        if len(eyes) > 0:
            boxes = []
            for (ex, ey, ew, eh) in eyes:
                boxes.append((ex, ey, ew, eh))

            # 自定义合并重叠的框
            boxes = np.array(boxes)
            indices = cv2.dnn.NMSBoxes(boxes.tolist(), [1] * len(boxes), score_threshold=0.5, nms_threshold=0.4)

            for i in indices:
                i = i[0]  # 如果是二维数组取第一个元素
                ex, ey, ew, eh = boxes[i]

                # 防止绘制重复的眼睛
                cv2.rectangle(roi_color, (ex, ey), (ex + ew, ey + eh), (0, 0, 255), 2)
        print(f'Detected {len(eyes)} eyes in face')
    print(f'Detected {len(faces)} faces')

    label = f'OpenCV Haar Detected {str(len(faces))} faces'
    cv2.putText(img, label, (10, 20), cv2.FONT_HERSHEY_SIMPLEX, 0.8, (0, 255, 0), 1)

    cv2.imshow('img', img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()



示例二：检测车牌号

# 导入所需库
import cv2
import numpy as np

# 读取输入图像
img = cv2.imread(r"C:\Users\19225\PycharmProjects\test\src\user\static\car.jpg")

# 将输入图像转换为灰度图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

# 读取检测车牌的haarcascade
cascade = cv2.CascadeClassifier(
    r'C:\Users\19225\PycharmProjects\test\src\user\static\haarcascade_russian_plate_number.xml')

# 检测车牌号码
plates = cascade.detectMultiScale(gray, 1.2, 5)
print('Number of detected license plates:', len(plates))

# 循环遍历所有车牌
for (x, y, w, h) in plates:
    # 在车牌周围绘制边界矩形
    cv2.rectangle(img, (x, y), (x + w, y + h), (0, 255, 0), 2)
    gray_plates = gray[y:y + h, x:x + w]
    color_plates = img[y:y + h, x:x + w]

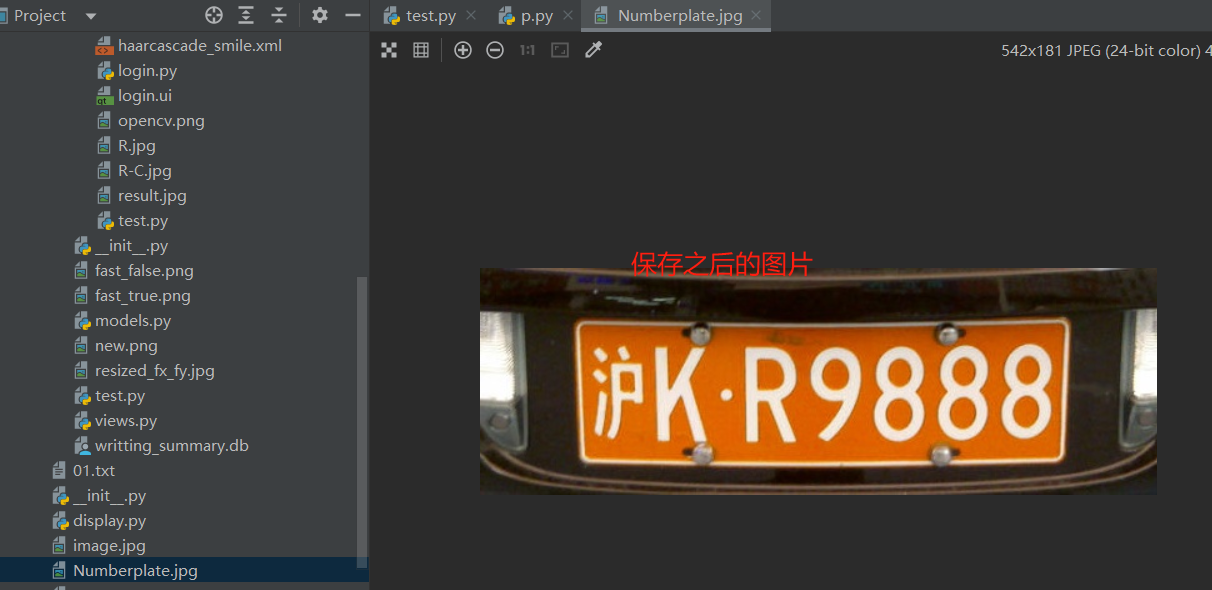

    # 保存检测到的车牌
    cv2.imwrite('Numberplate.jpg', gray_plates)
    cv2.imshow('Number Plate', gray_plates)
    cv2.imshow('Number Plate Image', img)
    cv2.waitKey(0)
cv2.destroyAllWindows()





总结

 其实OpenCV中已经包含了许多预先训练好的Haar Cascades分类器，例如用于面部检测的haarcascade_frontalface_default.xml，以及用于眼睛检测的haarcascade_eye.xml。这些分类器可以用于快速识别图像或视频中的人脸和眼睛。

使用Haar Cascades进行对象检测的基本流程包括：

加载Haar Cascades分类器XML文件。
读取图像并将其转换为灰度图像，因为Haar Cascades主要在灰度图像上工作。
使用detectMultiScale函数在图像中检测对象。
根据检测结果在原始图像上绘制矩形框或其他标记。

Haar Cascades模型在训练过程中使用了大量的正负样本图像，并经过一系列的训练和验证，以达到较好的检测效果。每个模型都针对特定的目标或特征进行了训练，并具有其自己的应用场景。选择适当的模型取决于你的具体应用需求。

如果你需要进行特定的对象检测任务，例如检测猫脸、车牌或微笑等，OpenCV同样提供了相应的Haar Cascades模型。这些模型可能需要根据特定场景进行调整和优化，以提高检测的准确性和鲁棒性[1]。

总的来说，Haar Cascades是一个非常强大且灵活的工具，适用于各种实时对象检测任务，尤其是在计算机视觉和机器学习领域。
————————————————

原文链接：https://blog.csdn.net/yanceyxin/article/details/139726324

各种.xml文件说明

在OpenCV安装目录中，具体位置如下：opencv\build\etc\haarcascades（我是抠了其他作者下载在网盘里的xml文件，没下载opencv）



文件说明

haarcascade_eye.xml

是一个用于眼睛检测的Haar特征分类器模型，它是OpenCV库中用于目标检测任务的预训练级联分类器之一。这个XML文件包含了用于检测图像或视频中眼睛的模型参数。通过使用这个XML文件，可以快速实现人眼的自动检测功能。(我觉得检测不准确)

-------------------------------------------------------------------
haarcascade_eye_tree_eyeglasses.xml

是OpenCV中用于眼睛检测的Haar Cascades分类器，特别适用于同时检测眼睛和眼镜。这个XML文件包含了训练好的模型参数，能够识别图像中的眼睛，即使眼睛上戴着眼镜也不会影响检测效果。

------------------------------------------------------------------
haarcascade_frontalcatface.xml

是 OpenCV 中用于猫脸检测的 Haar Cascades 分类器。这个 XML 文件包含了训练好的模型参数，专门用于识别图像中猫的面部特征。如果你正在开发一个应用程序，需要识别和处理猫的图像，这个分类器可以非常有用。

-----------------------------------------------------------------

haarcascade_frontalcatface_extended.xml

是 OpenCV 中用于猫脸检测的扩展版 Haar Cascades 分类器。与基本的 haarcascade_frontalcatface.xml 相比，这个扩展模型可能经过了更多的训练，以提高在不同条件下猫脸检测的准确性和鲁棒性。它专门用于识别图像中猫的面部特征，尤其适用于更复杂或更具挑战性的场景。

————————————————
haarcascade_frontalface_alt.xml

是 OpenCV 中用于人脸检测的 Haar Cascades 分类器之一。它是一个预训练的模型，专门设计来识别图像中的人脸。与 OpenCV 中的默认人脸检测模型 haarcascade_frontalface_default.xml 相比，haarcascade_frontalface_alt.xml 通常在检测率上有所提升，但可能会牺牲一些误检率。

————————————————
haarcascade_frontalface_alt.xml

是 OpenCV 中用于人脸检测的 Haar Cascades 分类器之一。它是一个预训练的模型，专门设计来识别图像中的人脸。与 OpenCV 中的默认人脸检测模型 haarcascade_frontalface_default.xml 相比，haarcascade_frontalface_alt.xml 通常在检测率上有所提升，但可能会牺牲一些误检率。

————————————————
haarcascade_frontalface_alt_tree.xml

是 OpenCV 中用于人脸检测的另一种 Haar Cascades 分类器。这个分类器模型采用了基于树的分类器结构，它通过组合多个级联分类器来提高检测的准确性，特别是在复杂场景下。然而，这种基于树的方法可能会增加计算时间，因为它需要评估多个分类器。

---------------------------------------------------------------------------
haarcascade_frontalface_alt2.xml

这个分类器是 haarcascade_frontalface_alt.xml 的改进版本，旨在保持较高的检测率的同时，尽可能减少误检测。它可能在平衡检测率和误检率方面提供了更好的性能。

--------------------------------------------------------------------------
haarcascade_frontalface_default.xml

是一个用于OpenCV库的XML文件，它包含了一个预先训练好的Haar特征分类器，用于人脸检测。这个分类器可以识别图像中的人脸，是计算机视觉领域中常用的工具之一。如果你需要使用这个文件进行人脸检测，通常你需要将它加载到OpenCV程序中，然后使用它来处理图像数据。


-------------------------------------------------------------
haarcascade_fullbody.xml

包含了一个预先训练好的Haar特征分类器，专门用于全身人体检测。这个分类器可以识别图像或视频中的整个人体，是计算机视觉领域中用于人体分析的常用工具之一。

------------------------------------------
haarcascade_lefteye_2splits.xml

是OpenCV中用于目标检测任务的级联分类器模型文件之一，专门用于检测图像或视频中的左眼 。这个XML文件包含了一个预先训练好的Haar特征分类器，可以识别和定位左眼的位置。

-------------------------------------------
haarcascade_license_plate_rus_16stages.xml

是OpenCV中用于目标检测任务的级联分类器模型文件，专门用于检测俄罗斯车牌。这个XML文件包含了一个预先训练好的Haar特征分类器，可以识别和定位车牌的位置。

---------------------------------------------
haarcascade_lowerbody.xml

是OpenCV中用于目标检测任务的级联分类器模型文件，专门用于检测图像或视频中的下半身人体，例如腿部。这个XML文件包含了一个预先训练好的Haar特征分类器，可以识别和定位下半身人体的位置。

-----------------------------------------------
haarcascade_profileface.xml

是OpenCV中用于目标检测任务的级联分类器模型文件，专门用于检测图像或视频中的侧脸。这个XML文件包含了一个预先训练好的Haar特征分类器，可以识别和定位侧脸的位置。


---------------------------------------
haarcascade_righteye_2splits.xml

是OpenCV中用于目标检测任务的级联分类器模型文件，专门用于检测图像或视频中的右眼。这个XML文件包含了一个预先训练好的Haar特征分类器，可以识别和定位右眼的位置。这种分类器通常用于面部识别、情绪分析、用户界面和安全系统等应用中。

---------------------------------------
haarcascade_russian_plate_number.xml

是一个用于OpenCV的XML文件，它包含了一个预先训练好的Haar特征分类器，专门用于检测俄罗斯车牌号码。这个分类器可以识别图像或视频中的车牌，并在检测到的车牌区域绘制矩形标记。

----------------------------------
haarcascade_smile.xml

是OpenCV中用于目标检测任务的级联分类器模型文件，专门用于检测图像或视频中的微笑。这个XML文件包含了一个预先训练好的Haar特征分类器，可以识别和定位人脸上微笑的表情。

----------------------------------
haarcascade_upperbody.xml

是OpenCV中用于目标检测任务的级联分类器模型文件，专门用于检测图像或视频中的上半身人体，例如头部和肩部。这个XML文件包含了一个预先训练好的Haar特征分类器，可以识别和定位上半身人体的位置。
