DHCP原理与配置

一、DHCP协议概述

1.1、DHCP简介

DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是一个局域网的网络协议，使用UDP协议工作



1.2 、DHCP作用

DHCP服务器能够大量未主机分配IP地址，并能够集中管理，避免避免IP地址冲突。当更改IP地址段时，不需要重新配置每个用户的IP地址。

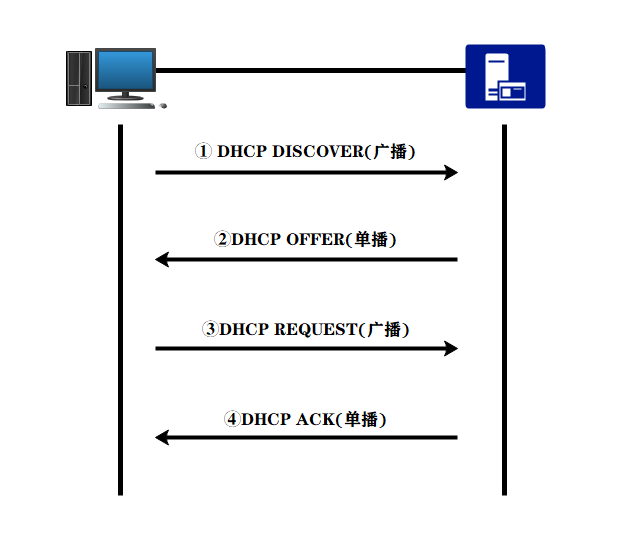

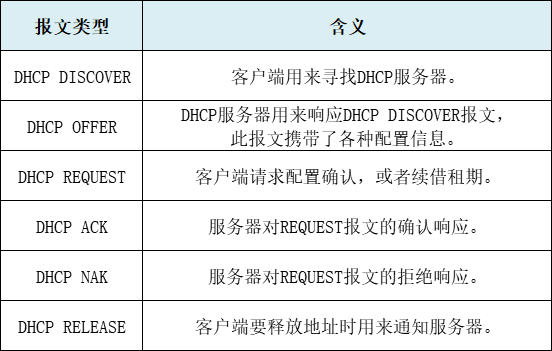

1.3 、DHCP工作原理

第一步：客户端通过广播发送DHCP Discover 报文寻找服务器端
第二步：服务器端通过单播发送DHCP Offer 报文向客户端提供IP地址等网络信息
第三步：客户端通过广播发送DHCP Request 报文告知服务器端本地选择使用哪个IP地址
第四步：服务器通过单播发送DHCP Ack报文告知客户端IP地址是合法可用的



DHCP租期更新：IP租约期限达到50%时，DHCP客户端会请求更新IP地址租约。

DHCP重新绑定：DHCP客户端在租约期限达到87.5%时，还没有收到服务器的响应，会申请重新绑定IP。

IP地址释放：如果IP租约到期到期前都没有收到服务器响应，客户端会停止使用此IP。如果DHCP客户端不再使用分配的IP地址，也可以主动向DHCP服务器发送DHCP RELEASE报文，释放该IP地址。

DHCP中继：通常在DHCP分配网段过多的情况下，网关路由器上配置DHCP服务，压力过大，一般我们用第二路由器，或则第二台DHCP服务器来分担业务。

 注：微软DHCP服务是四个广播报文



二、DHCP配置实验

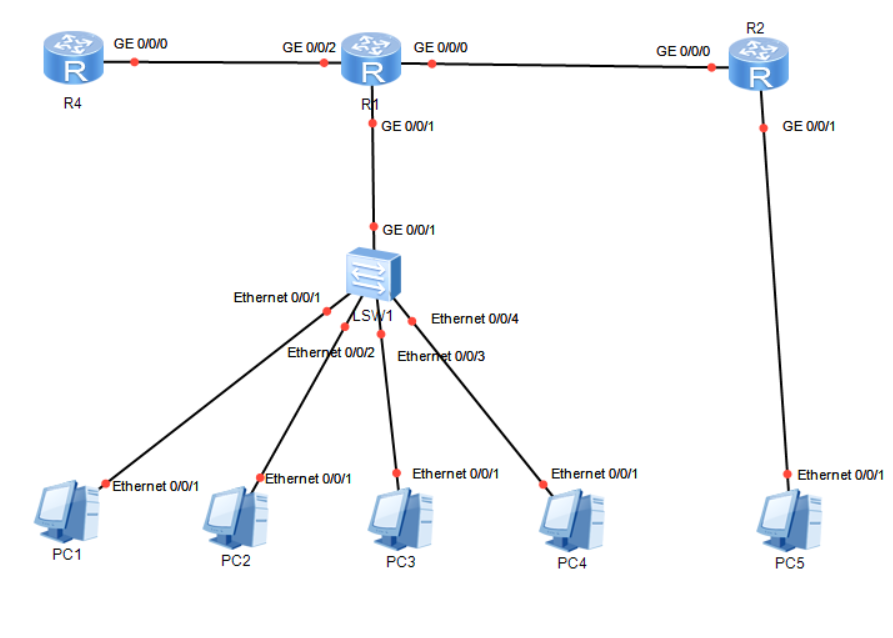

 实验目的：PC1、PC2、PC3、PC4和PC5互通

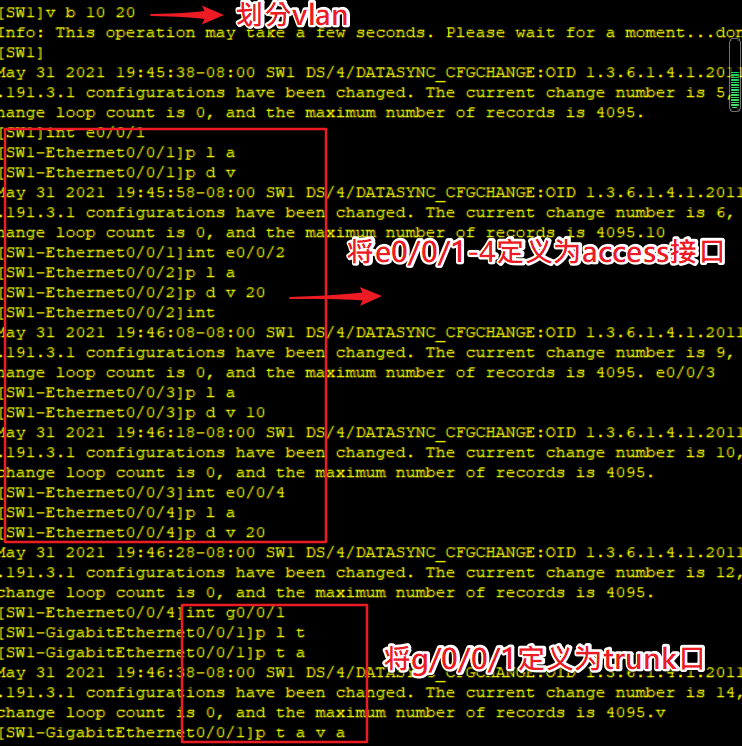

SW1配置命令

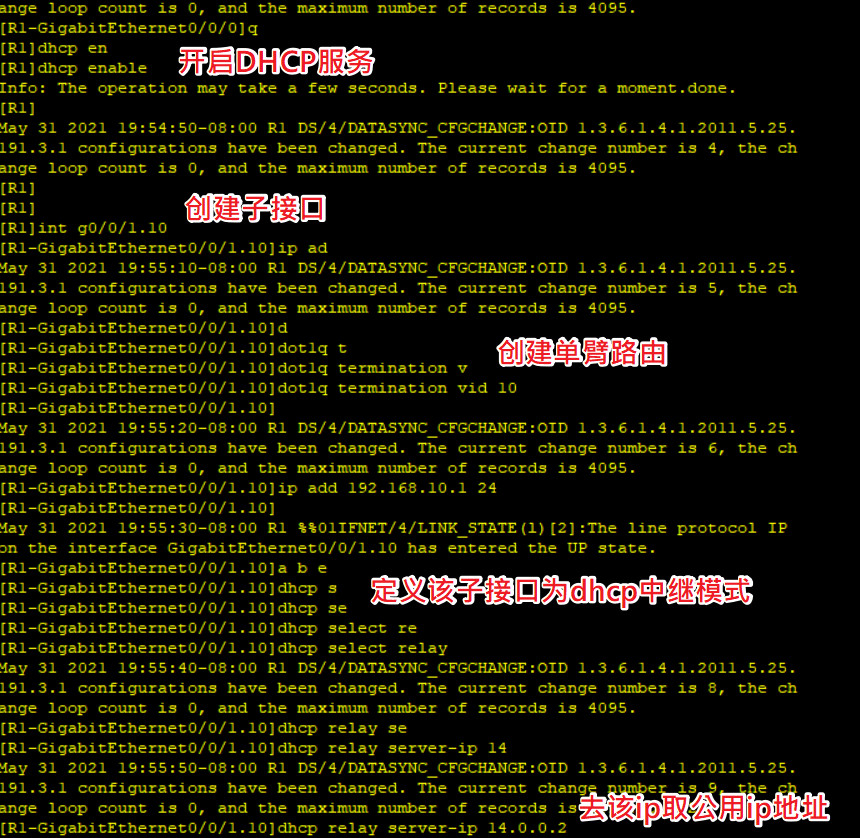

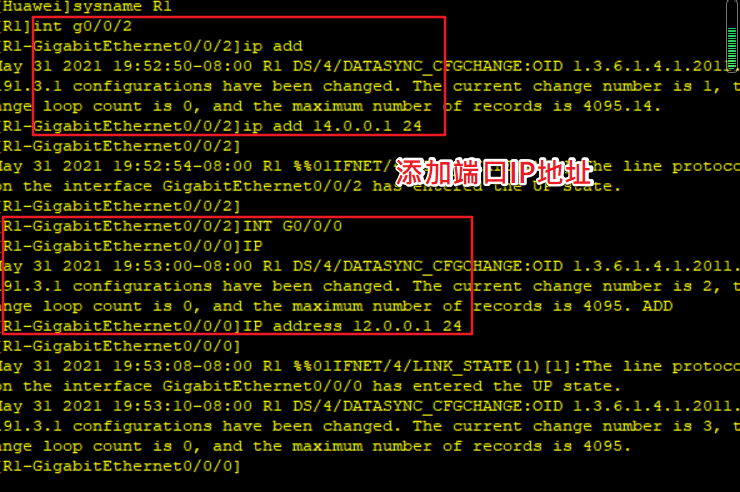

R1配置命令

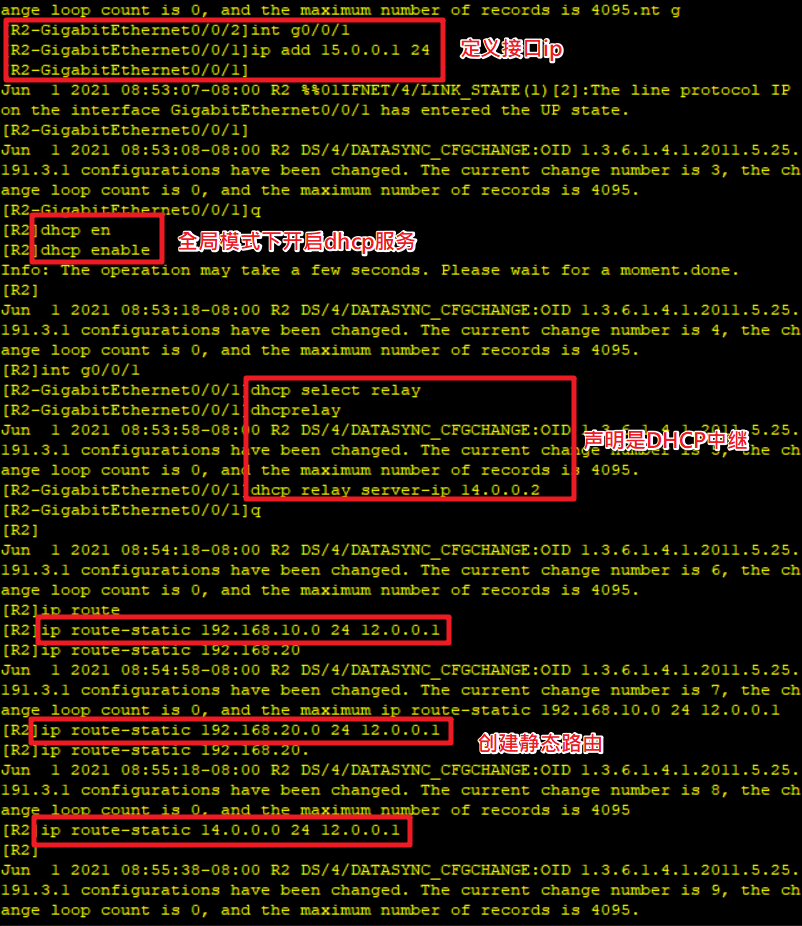

R2配置命令

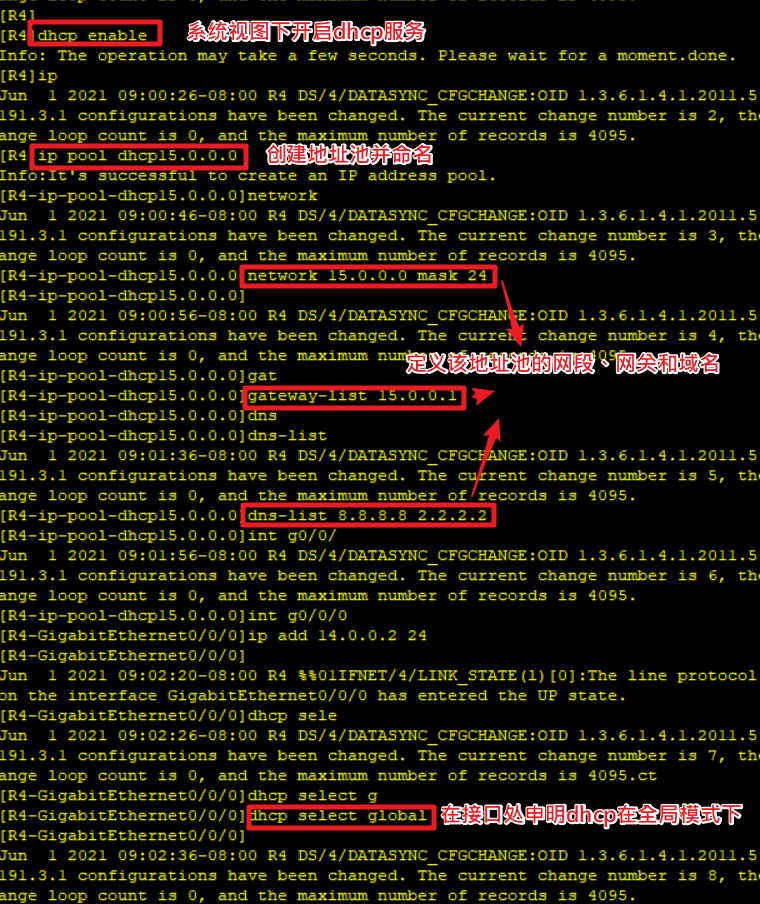

R4配置命令以15.0网段为例，其他类似

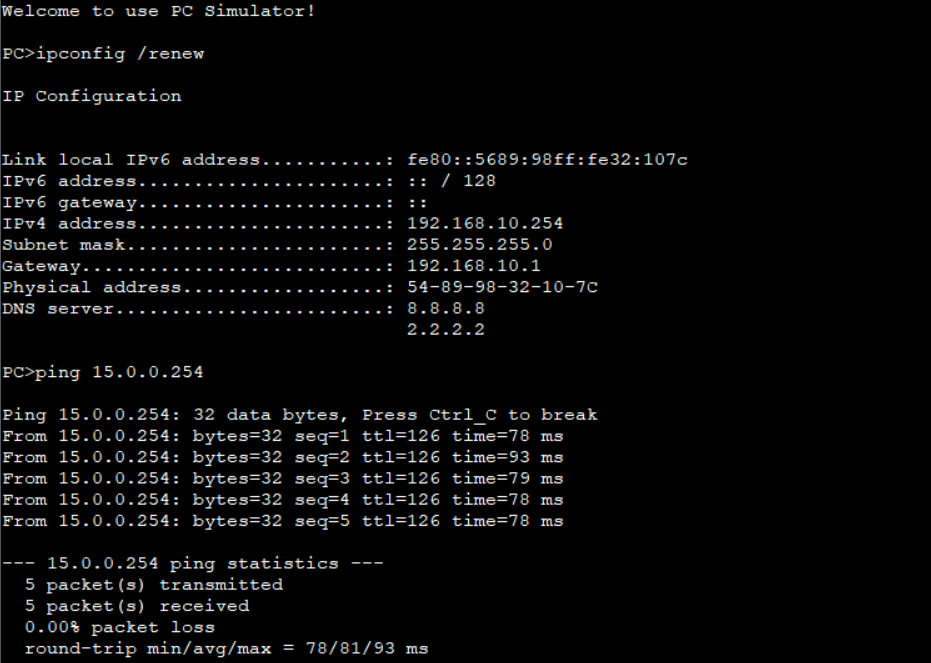

实验结果
