网络的分层思想与参考模型

一、分层思想

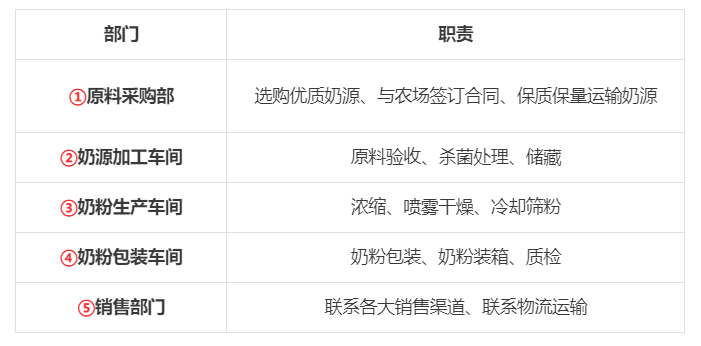

对于分层思想，很多小白可能不明白，那么我们简单的举个例子。

• 我们将原本复杂的流程进行了分解，分解成几个功能相对单一的子过程，这样更容易发现问题，并及时处理。
• 整个过程也变得更加清晰，复杂的问题被简单化。



二、网络参考模型

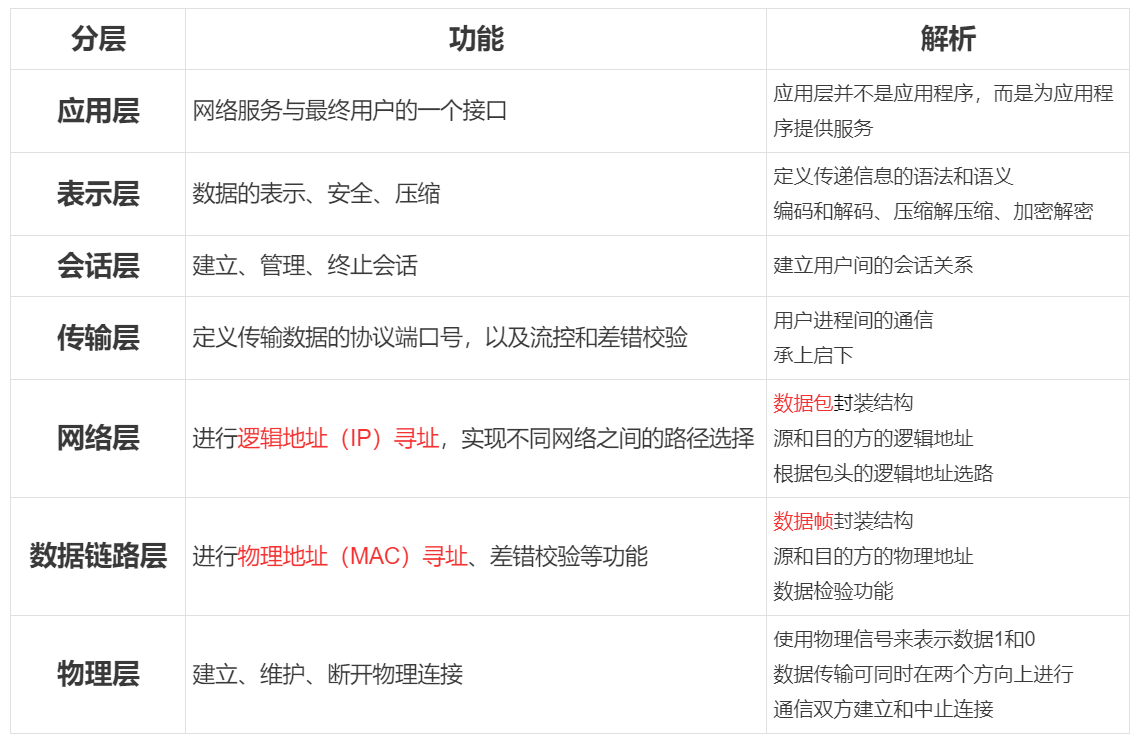

2.1、OSI七层参考模型

为了更好地促进互联网络的研究和发展，国际化标准组织（ISO）1984年制定了一个开放系统互连模式参考模型， 是一个具有七层结构的参考模型（应用层、表示层、会话层、传输层、网络层、数据链路层、物理层）。

PS：（一）、网络层以下的通信为点到点通信（可以理解为一台机器到另一台机器的通信）

（二）、端到端通信（建立在点到点通信的基础上）

（三）、查看网卡信息的操作步骤

①、运行命令提示符（win+r或者搜索命令提示符）

②、运行ipconfig命令即可查看网卡信息

③、ipconfig/all命令可查看详细网卡信息

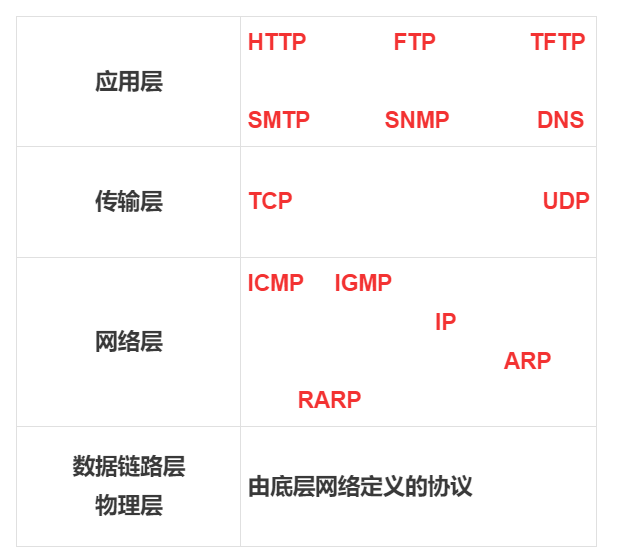

2.2、TCP/IP协议

 TCP/IP（传输控制协议/网际协议）指的是能够在多个不同网络间实现信息传输的协议族、分为四层和五层模型，现在较为常用的是五层模型（应用层、传输层、网络层、数据链路层、物理层）。

超文本传输协议：负责web与web浏览器之间的通信。HTTP（不加密，端口号80），HTTPS（加密，端口号：443）。

文件传输协议：FTP（用于计算机之间的文件传输）

简单的文件传输协议：TFTP（用于计算机之间的小文件传输）

简单邮件传输协议：SMTP（用于发送邮件）

简单网络管理协议：SNMP（用于网络设备管理）

域名系统：DNS（用于连接DNS服务器）

传输控制协议：TCP（用于从应用程序到网络的数据传输控制）

用户数据报协议：UDP（传输效率更高）

互联网组管理协议：IGMP（用于组播通信）

网际协议：IP（负责计算机之间的通信）

地址解析协议：ARP（通过IP地址请求对方的MAC地址）——占大多数

逆地址解析协议：RARP（通过MAC地址请求对方的IP地址）

PS：通过计算机命令提示符输入命令：arp -a可查看主机arp缓存表（缓存表有老化时间，基本为300S）

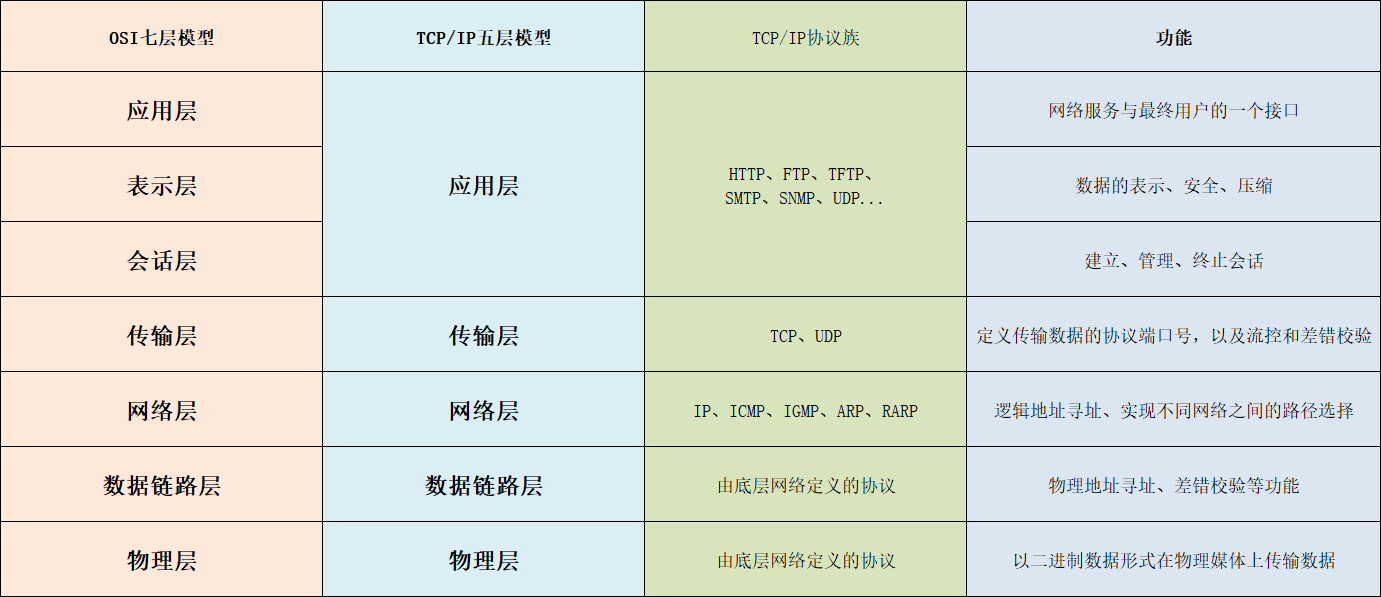

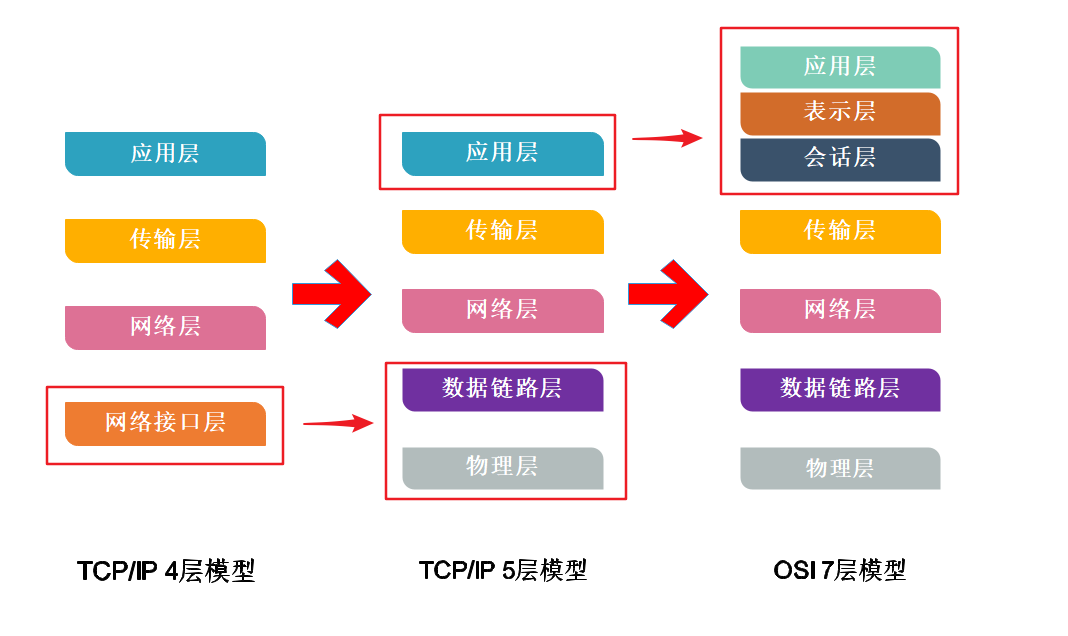

2.3、OSI模型 vs TCP/IP模型

OSI模型和TCP/IP模型对比我们用图表的形式呈现，随着时代的发展，OSI模型逐渐被TCP/IP五层模型代替。



 三、数据概述

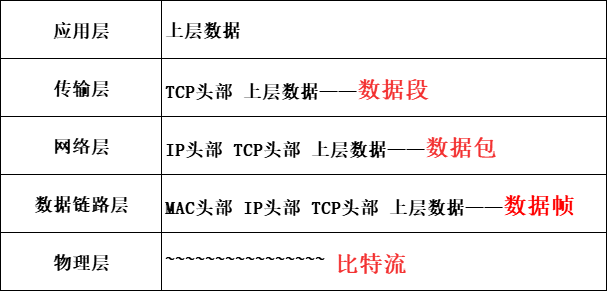

3.1、数据单元（PDU）

数据单元在每层都不一样，在传输层为数据段、网络层为数据包、数据链路层为数据帧、物理层为比特流

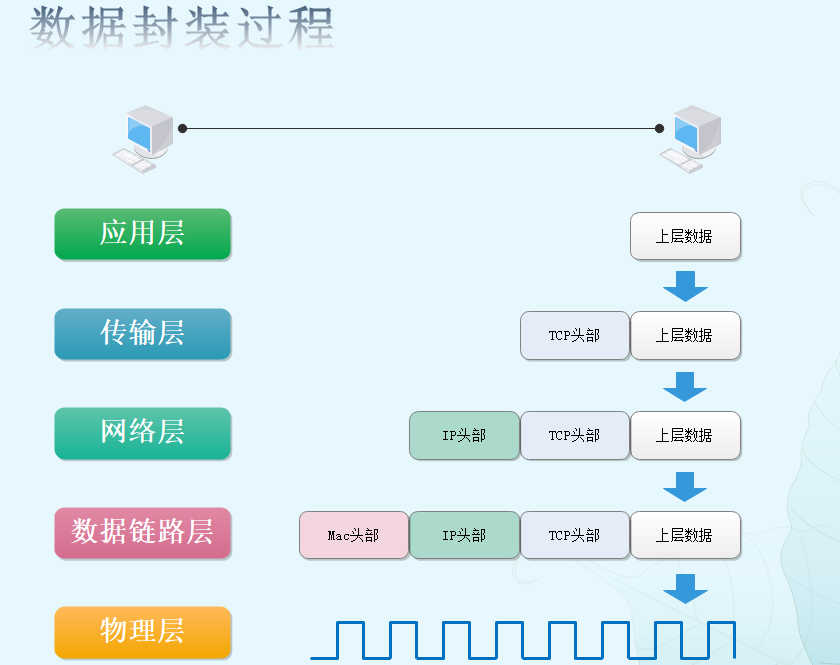

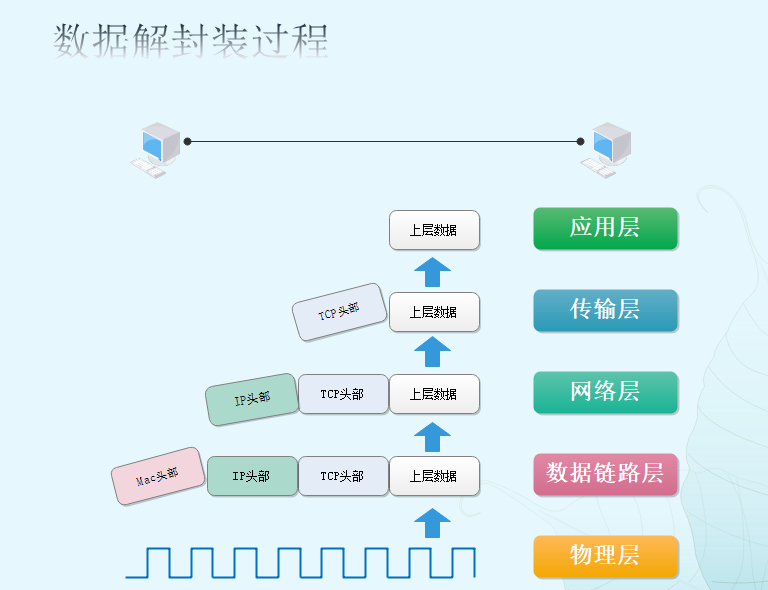

3.2、数据的封装、解封过程

数据的封装和解封打个比喻就像穿衣服和脱衣服，一层一层，也正是对应了网络的分层思想。

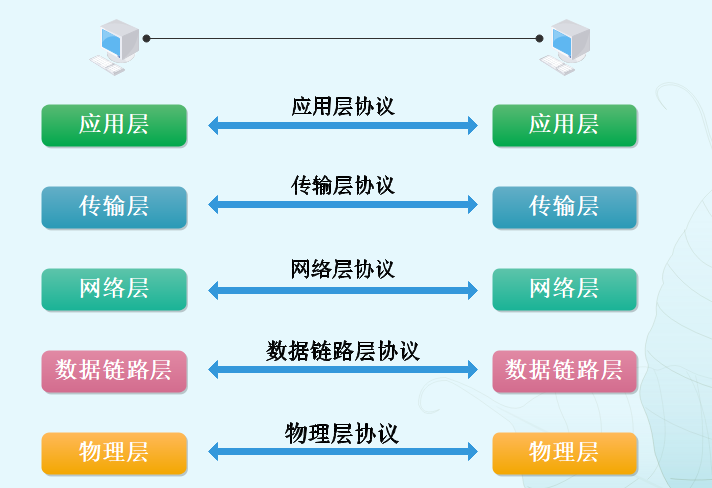

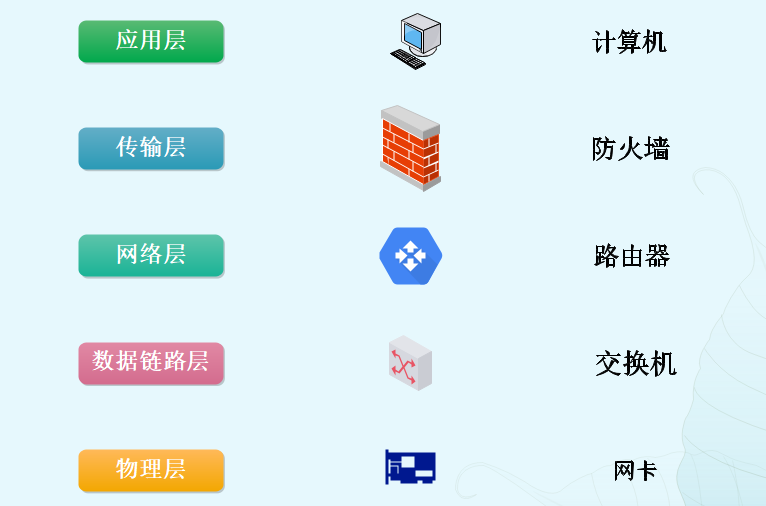

3.3、各层通信关系

每层都有对应的协议进行通信，每层都对应





 四、5G无线协议栈

4.2、5G技术规范

3GPP（1998年12月成立，第三代合作伙伴计划，通信行业标准化组织），主要成员有欧洲的ETSI（欧洲电信标准化委员会）、日本的ARIB（无线行业企业协会）和TTC（电信技术委员会）、中国的CCSA（中国通信标准化协会）、韩国的TTA（电信技术协会）、北美的ATIS（世界无线通讯解决方案联盟）、印度的TSDSI（电信标准开发协会）。

3GGP定义的5G技术规范，TS38系列部分内容：

TS23.501：系统总体介绍

TS38.300：无线侧总体介绍

TS38.401：无线侧架构

TS38.211：物理信道结构

TS38.104：基站射频要求

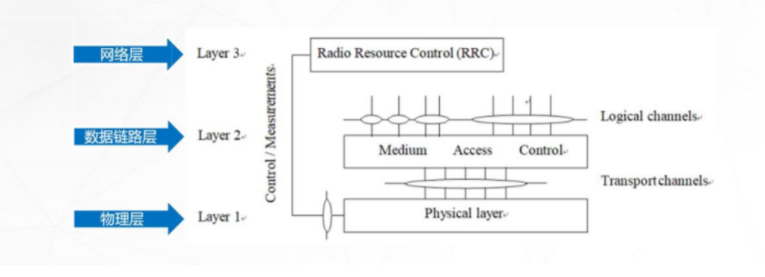

4.3、空中接口

空中接口俗称空口，分为三层

5G新型无线空口俗称NR（New Radio）
