UML类图

UML类图

类之间的关系：依赖，泛化（继承），实现，关联，聚合和组合

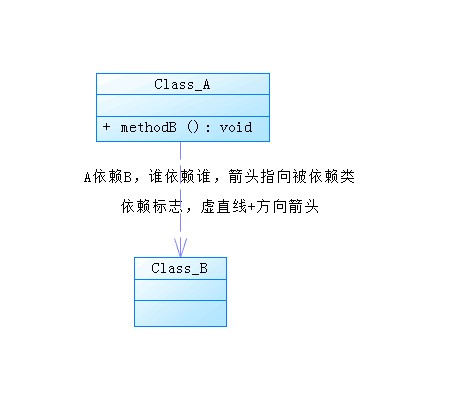

依赖关系

---

只要类中用到了对方，那么他们之间就存在依赖关系，如A类用到了B类则称A依赖B。

具体表现为：

• B类是A类的成员属性
• B类是A类方法的返回类型
• B类是A类方法接收的参数类型
• B类在A类方法中使用到

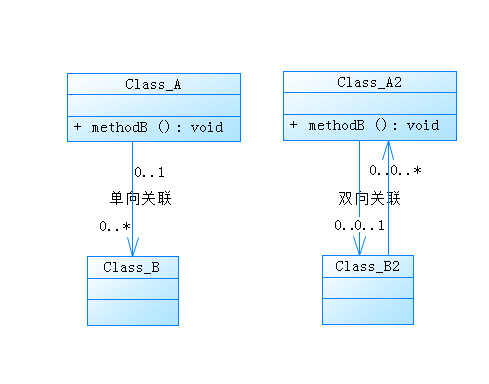

关联关系

---

是类与类之间的联系，它是依赖关系的特例

关联有双向联系和单向联系

关联还分一对多，多对一，多对多

关联关系比依赖关系要强

依赖是只要用到就是依赖关系，但这个用到可能只是一次性或偶然性，如在制作家具过程中，工人用到了钉子，并不是必然关系，不能说工人有一种属性是钉子；

关联则像老师与学生，领导与员工，丈夫与妻子存在明确的关系。就如同一种自身属性一样

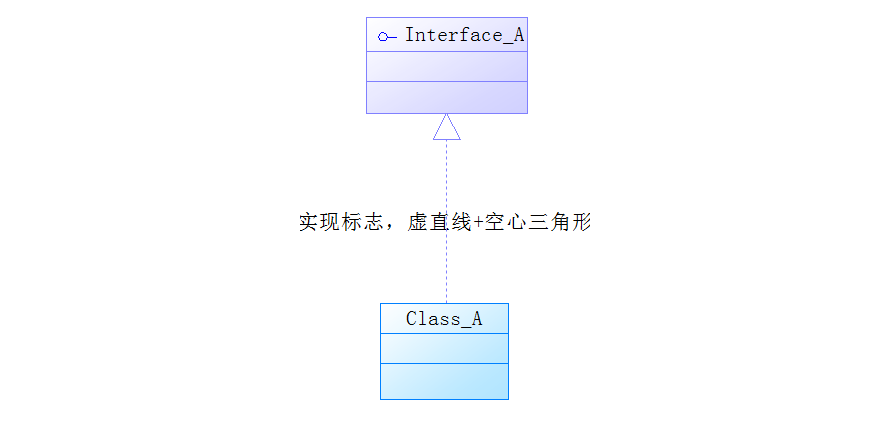

实现关系

---

实现关系就是一个A类去实现B接口，是依赖关系的特例

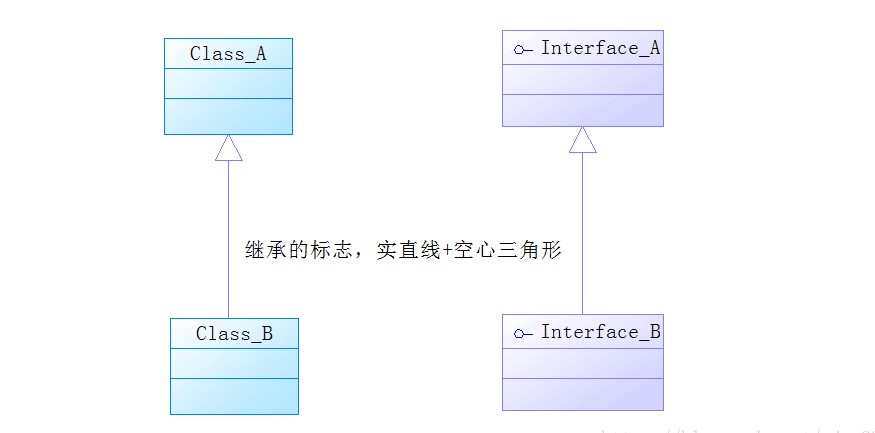

泛化关系

---

泛化关系实际上就是继承关系，是依赖关系的特例

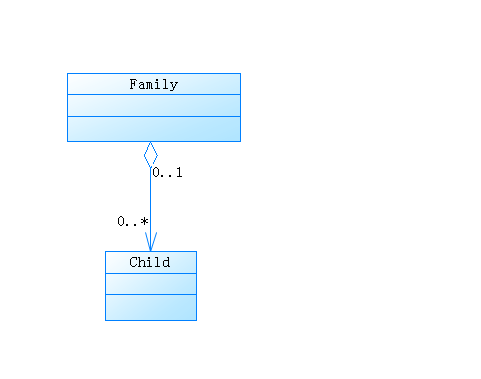

聚合关系

---

聚合关系是整体和整体中成员的关系，其中整体成员可以脱离整体存在，是has-a关系，成员可以被多个代表整体的对象共享

以家庭与家庭成员为例：Child类聚合到Family类中（Family类中包含Child类作成员变量）

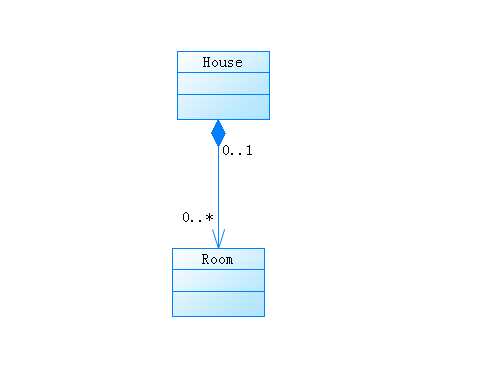

组合关系

---

也是整体和部分的关系，但是部分与整体不可分，无法脱离整体存在。它比聚合关系更强一些

如鸟和翅膀的关系

几种关系的表现强度

组合>聚合>关联>依赖
