Shift Register(RAM-Based) 移位寄存器的IP核使用方法

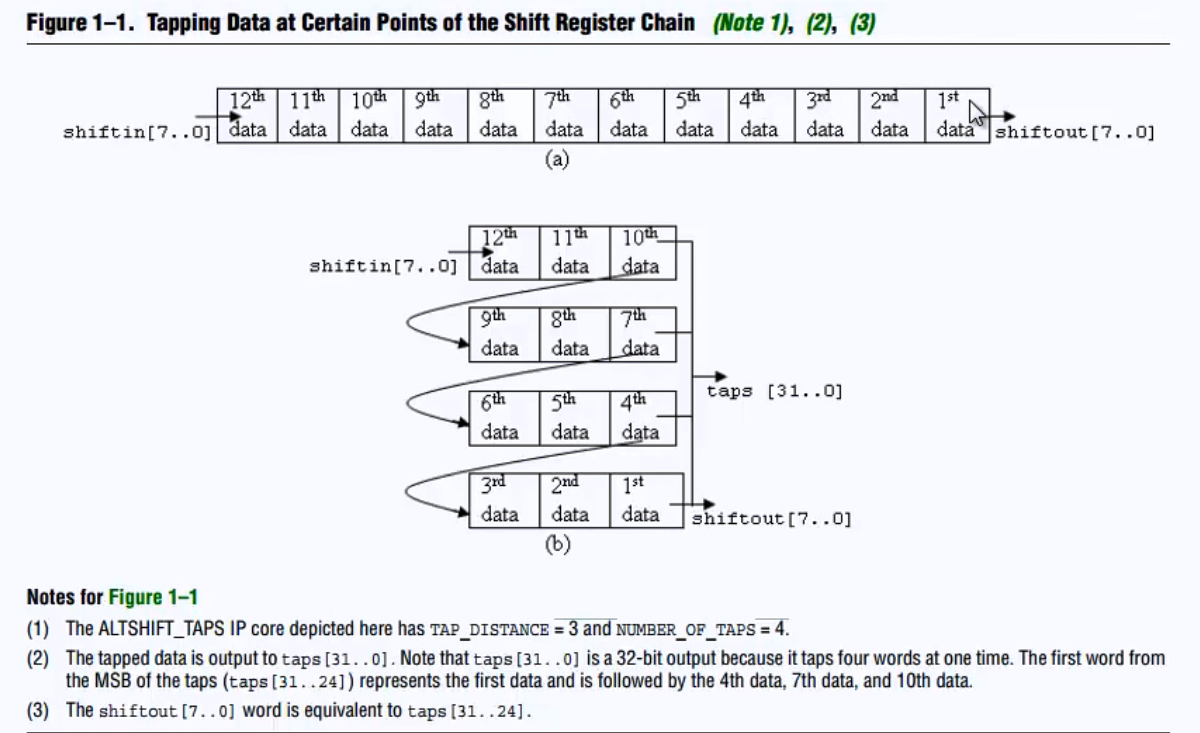

上图对应下面IP核的设置（即定义了12移位寄存器，每个寄存器有8bit）





其中taps是 1st，4th，7th，10th 拼接成的[31:0]位寄存器。假如要移位寄存640个8bit数据，若设置taps = 2，则 应设置distance = 320，taps = {321th_data ， 1st_data}组成的16位数据
