三、STM32工程模板文件创建

一、创建工程模板

创建一个空项目

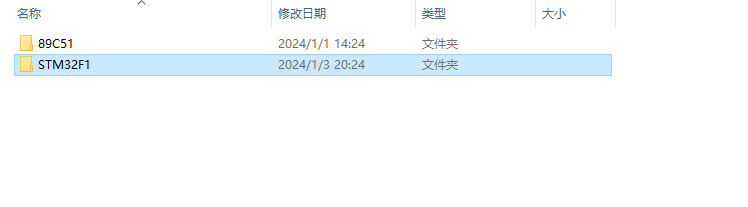

新建一个文件夹，专门用了存放STM32相关的代码

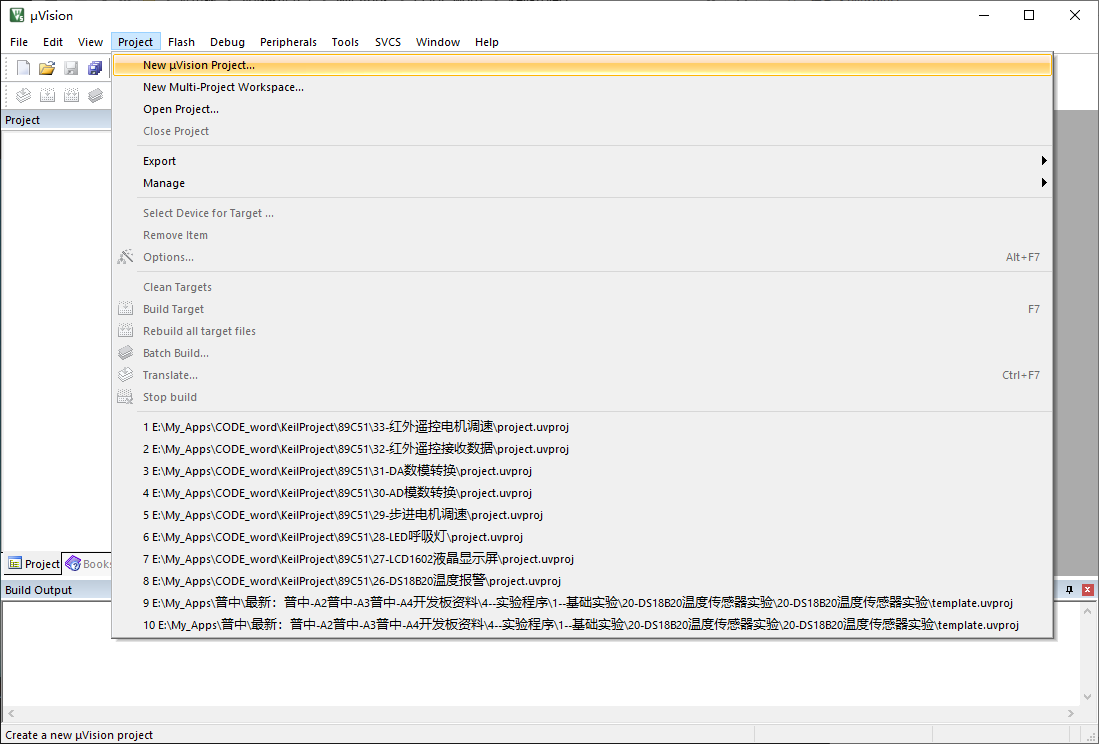

打开Keil5，点击Project-->New Project

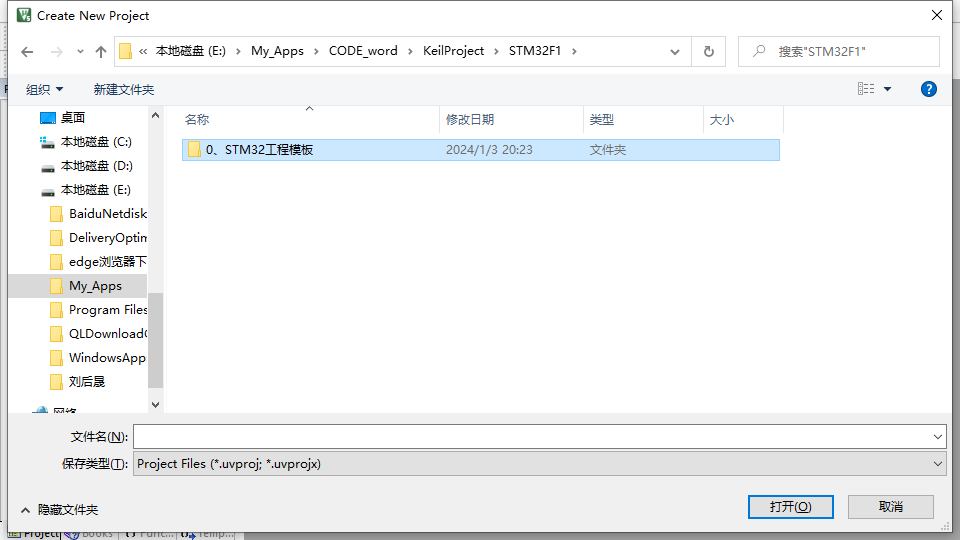

选择第一步创建的文件夹，并再创建一个文件夹，命名为工程模板

在工程模板文件夹中创建文件，文件名随意，最后保存

选择对应的芯片

可以先直接关闭

添加启动文件

启动文件后缀的意思，根据不同的芯片添加不同的启动文件

缩写	解释	Flash容量	型号
LD_VL	小容量产品超值系列	16~32k	STM32F100
MD_VL	中容量产品超值系列	64~128k	STM32F100
HD_VL	大容量产品超值系列	256~512k	STM32F100
LD	小容量产品	16~32k	STM32F101/102/103
MD	中容量产品	64~128k	STM32F101/102/103
HD	大容量产品	256~512k	STM32F101/102/103
XL	加大容量产品	大于512k	STM32F101/102/103
CL	互联型产品	无要求	STM32F105/107

打开STM32入门教程资料，安照以下三个路径打开文件夹，分别复制文件夹中的文件

固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm

固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x

固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport

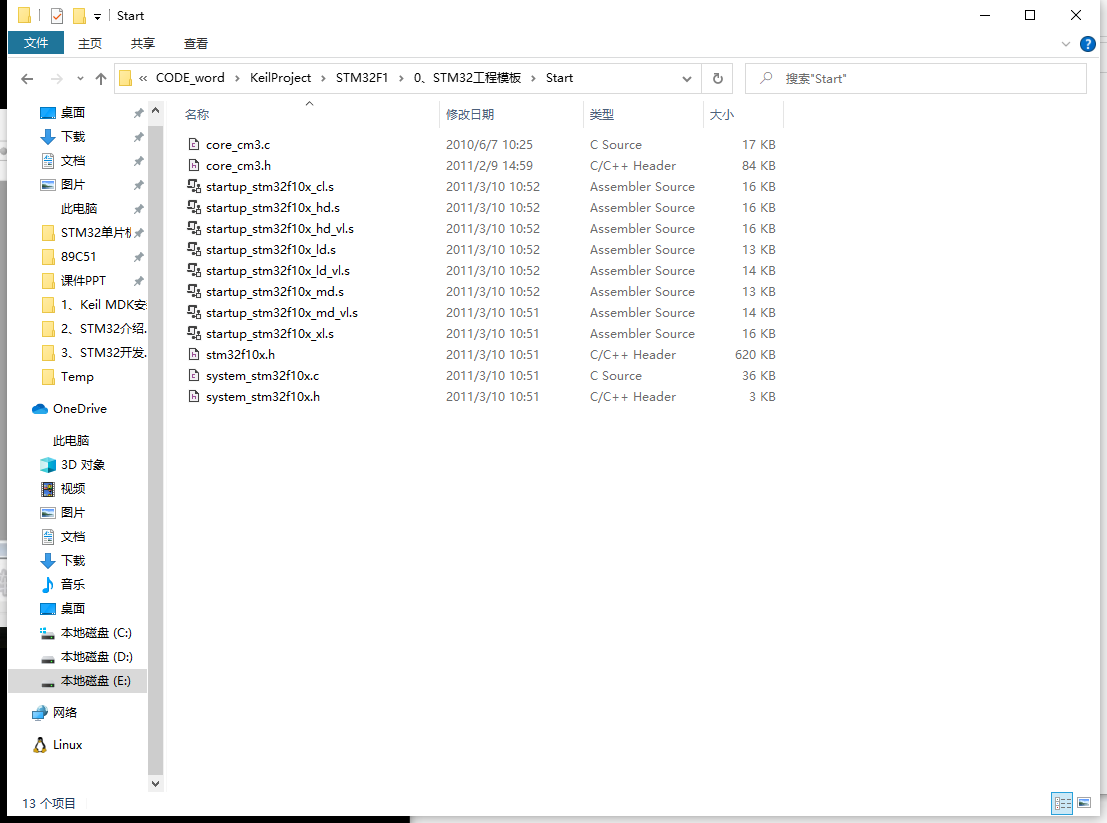

打开工程模板文件夹，新建文件夹：Start，把刚刚复制的文件全部放入Start文件夹中

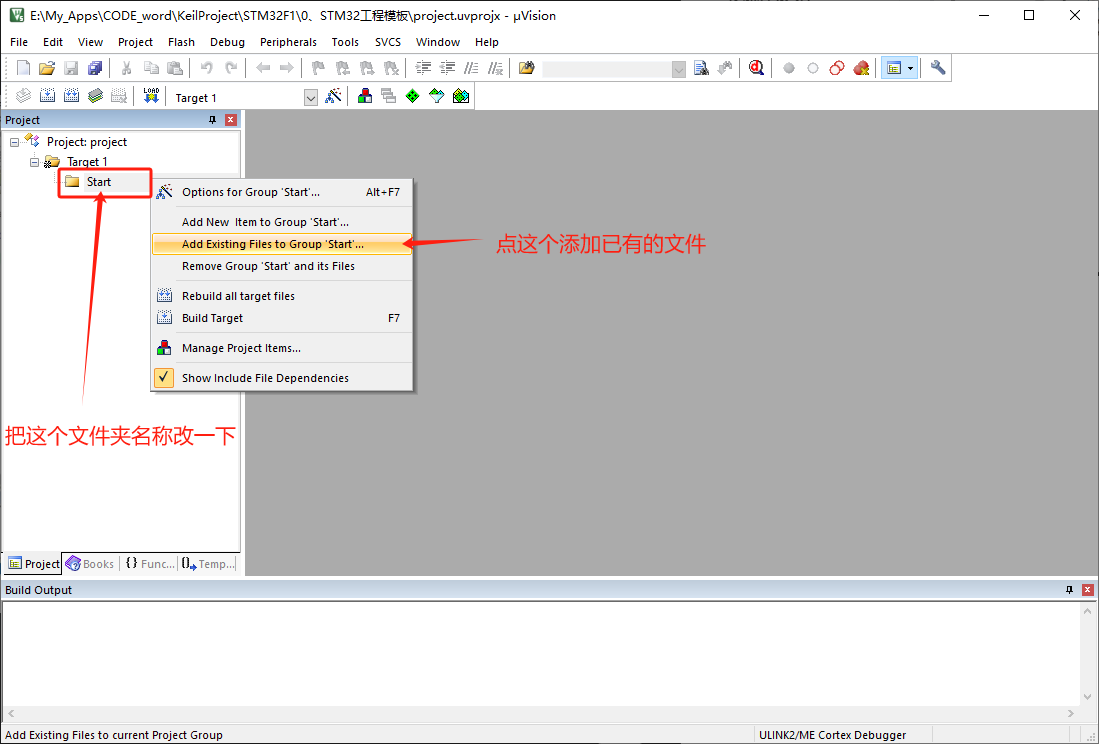

打开Keil5，修改文件夹名称，并添加文件

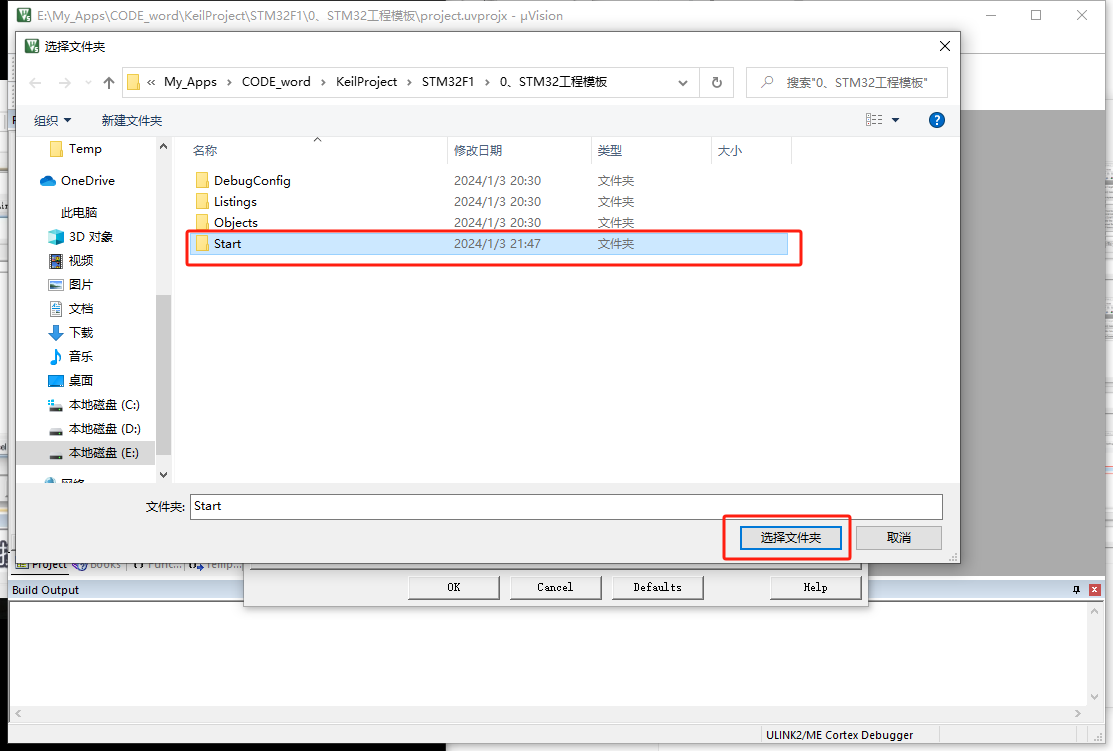

选择Start文件夹

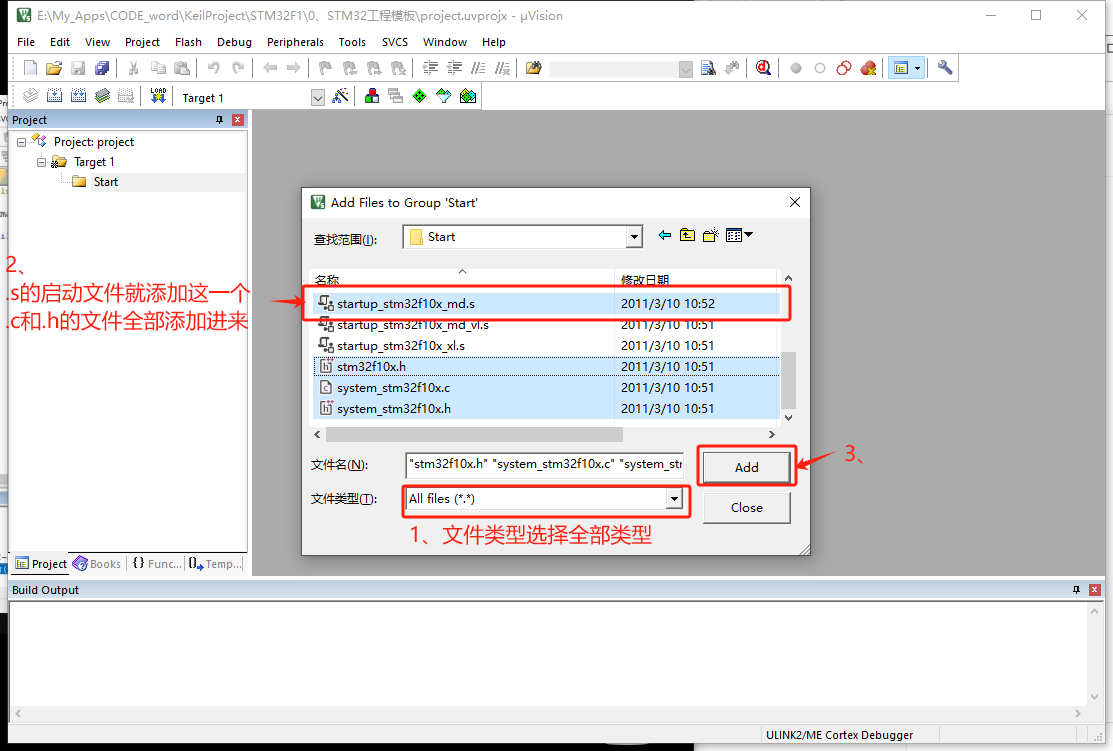

添加指定的文件

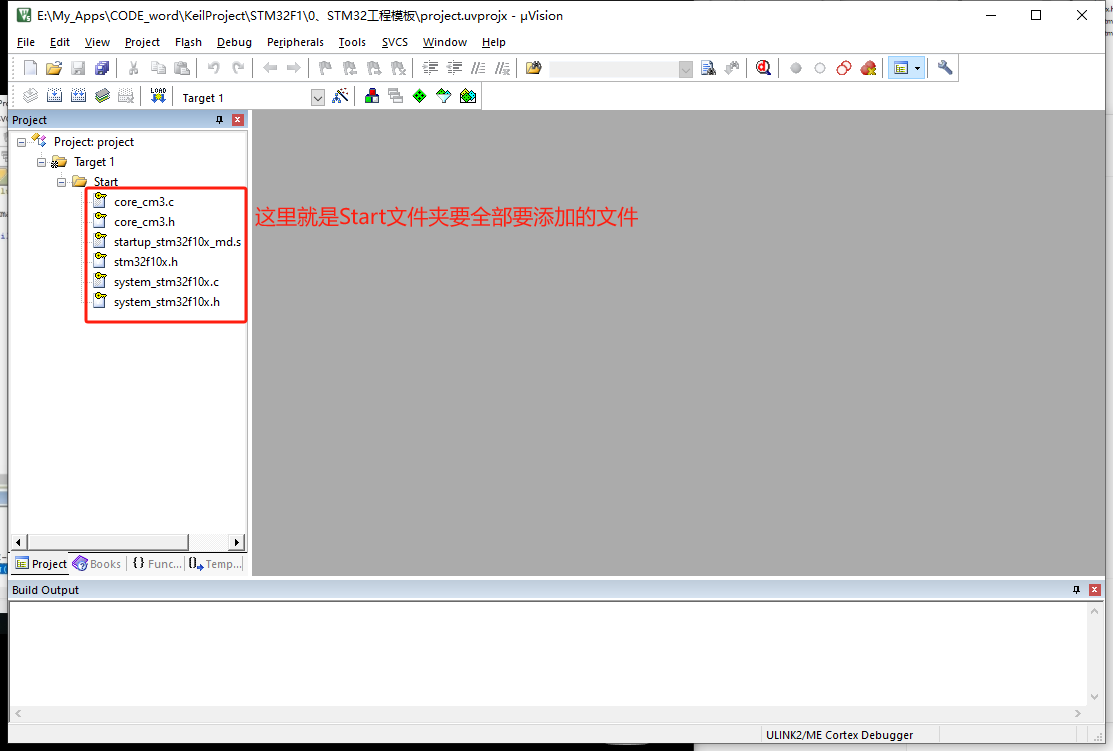

添加的文件如下

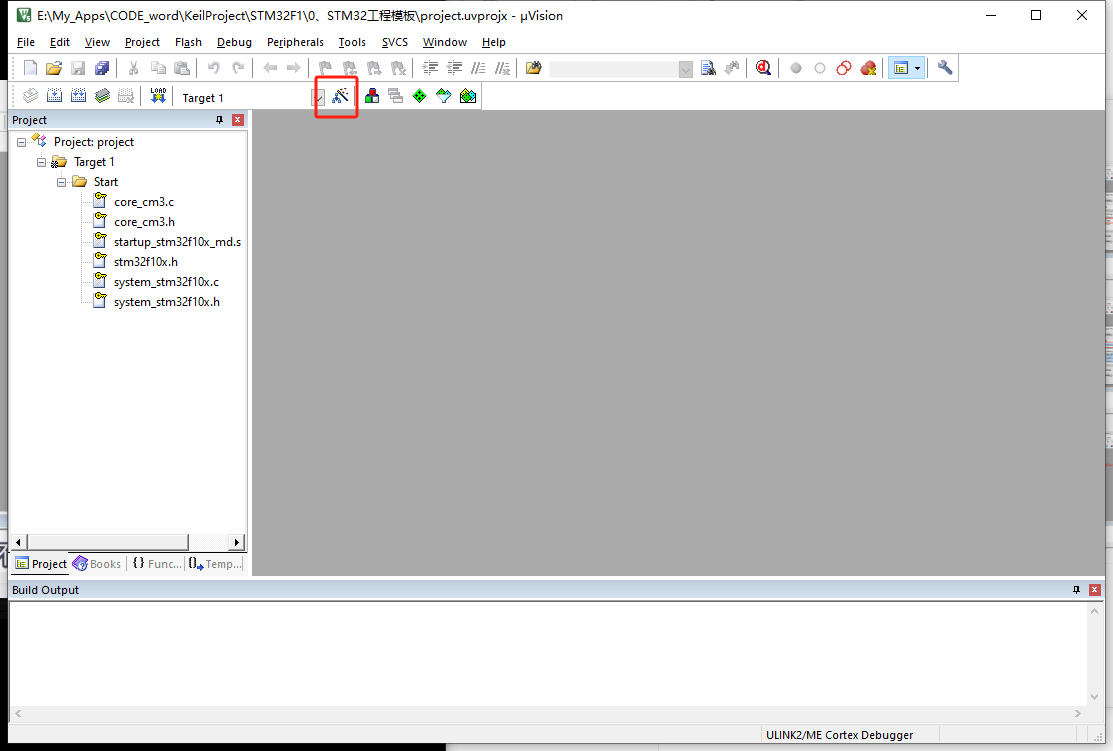

点击魔术棒

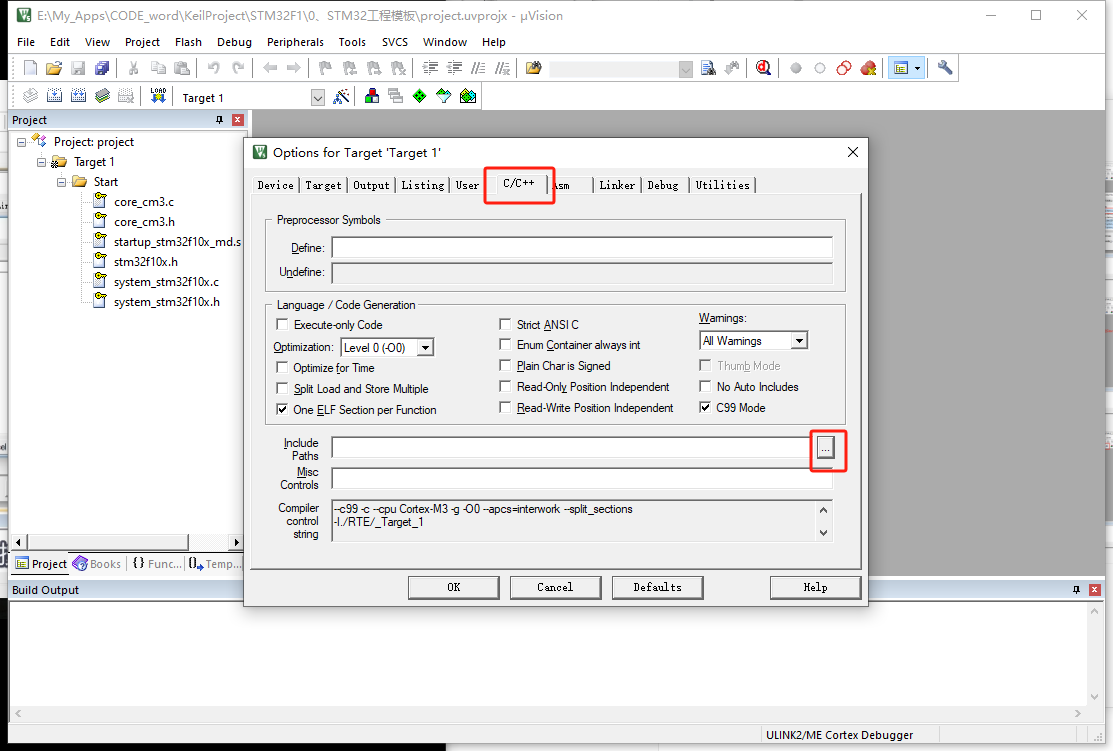

点击C/C++，添加路径

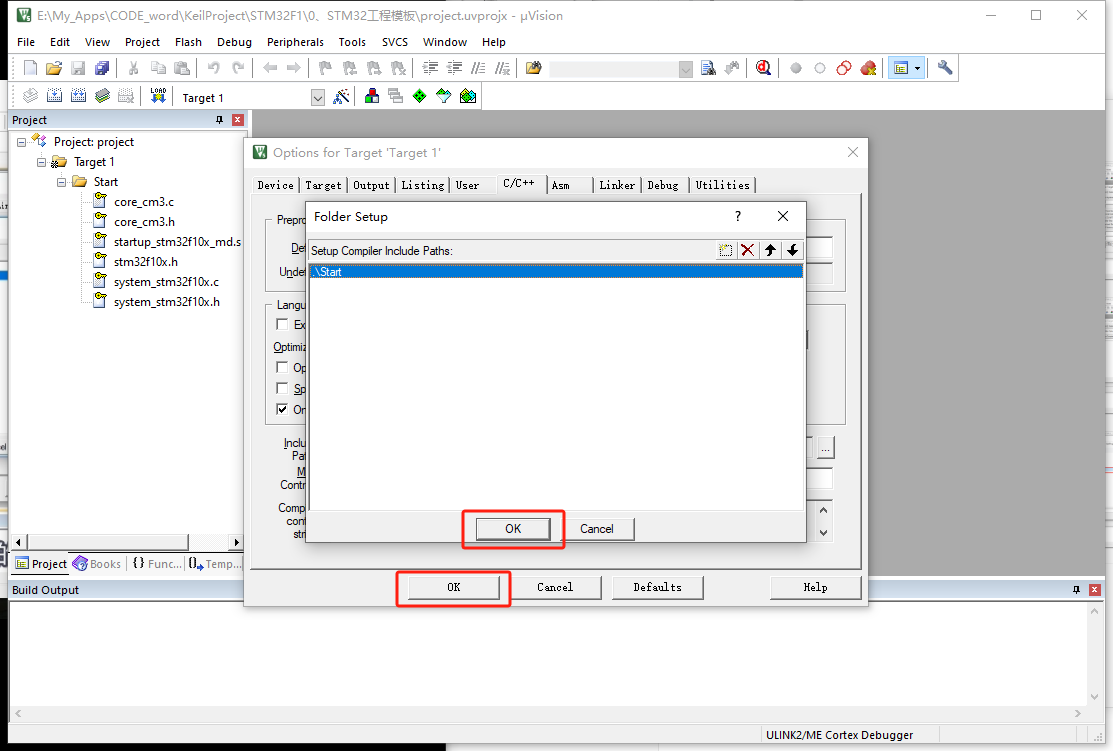

添加成功

创建main文件

在工程模板文件夹中新建文件夹User

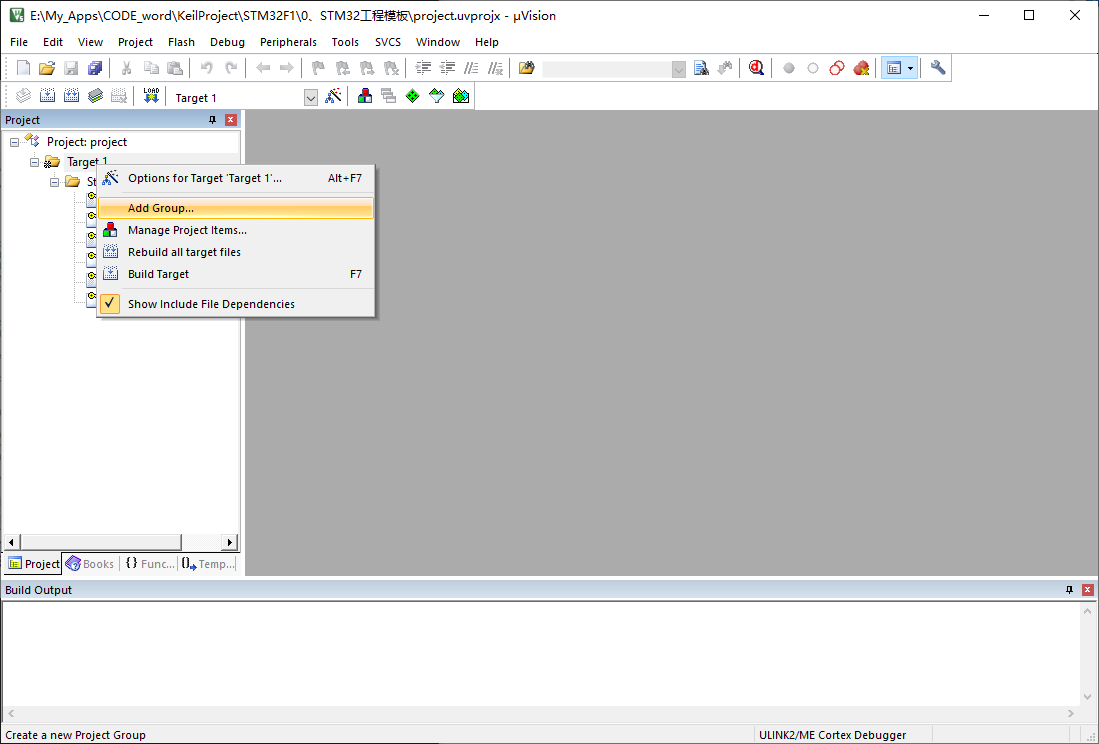

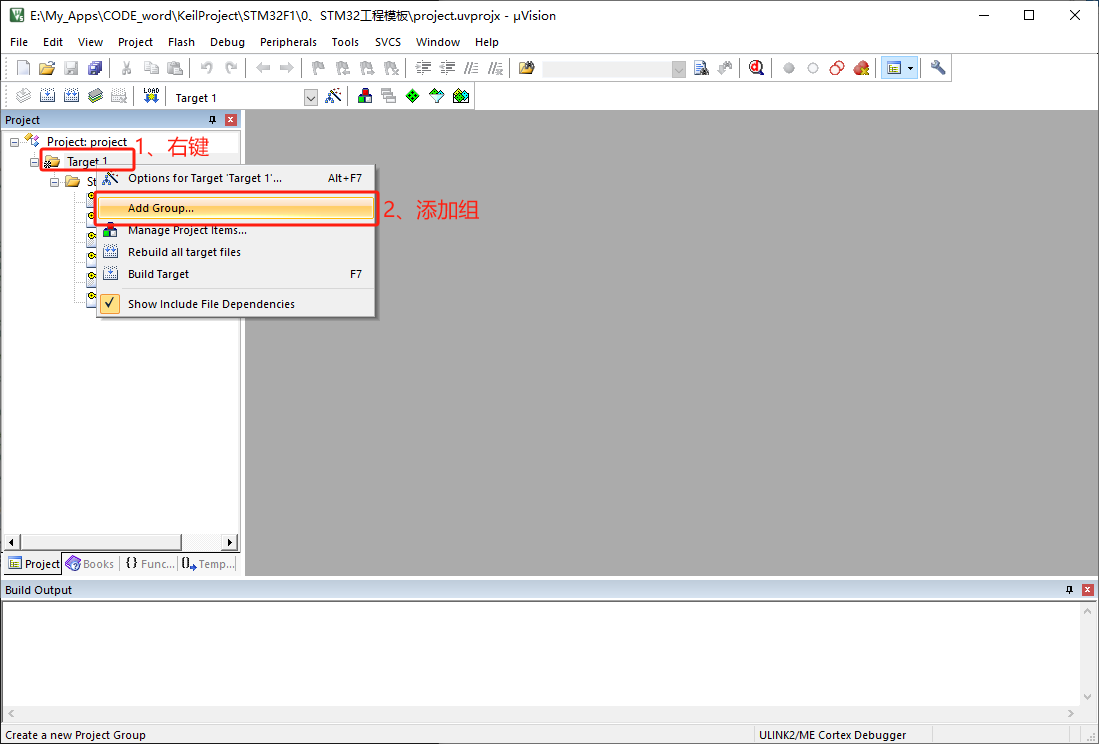

在Keil5的Targe1中新建组

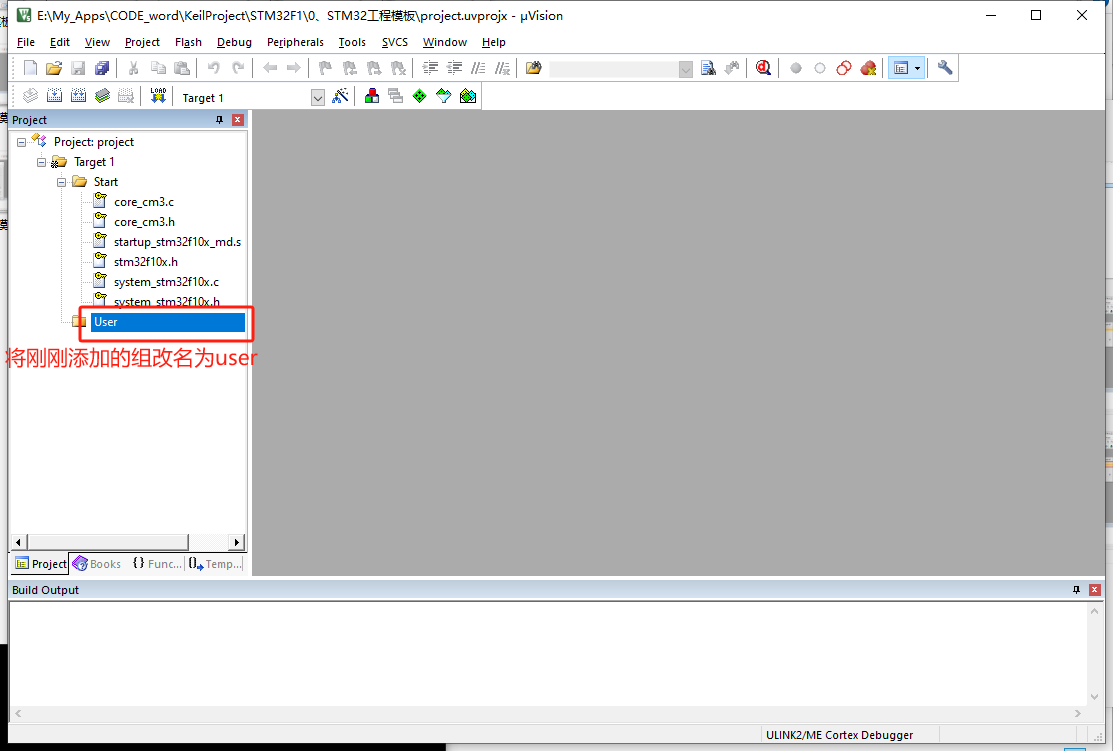

组改名为User

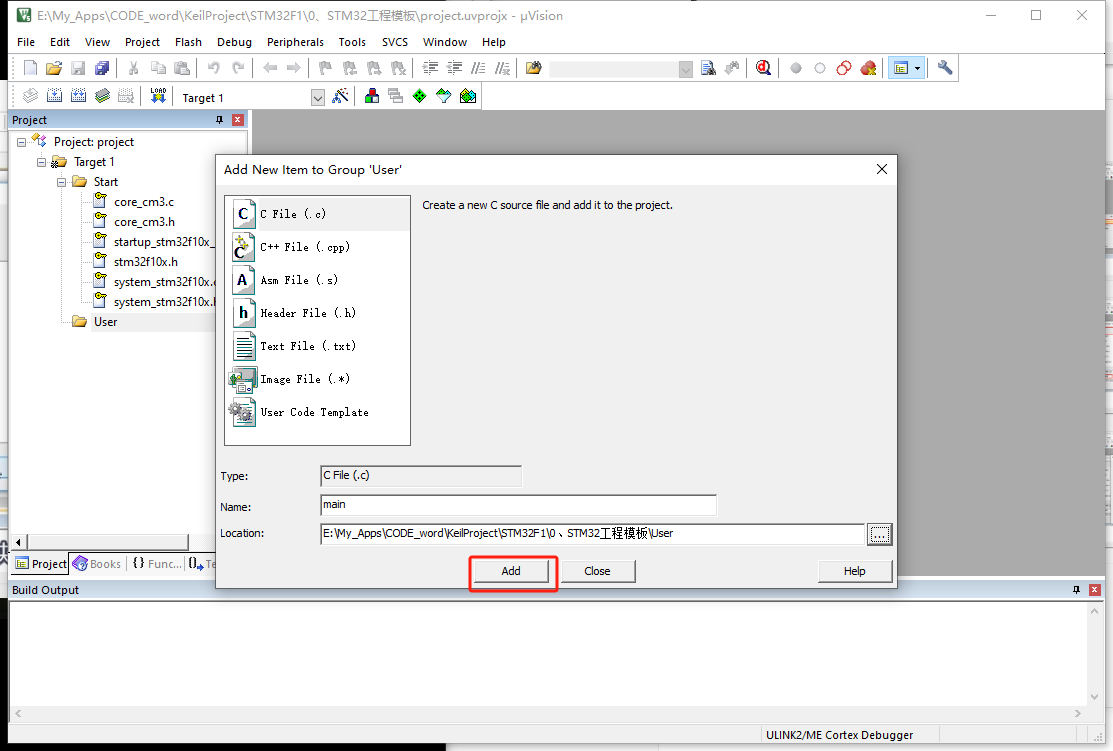

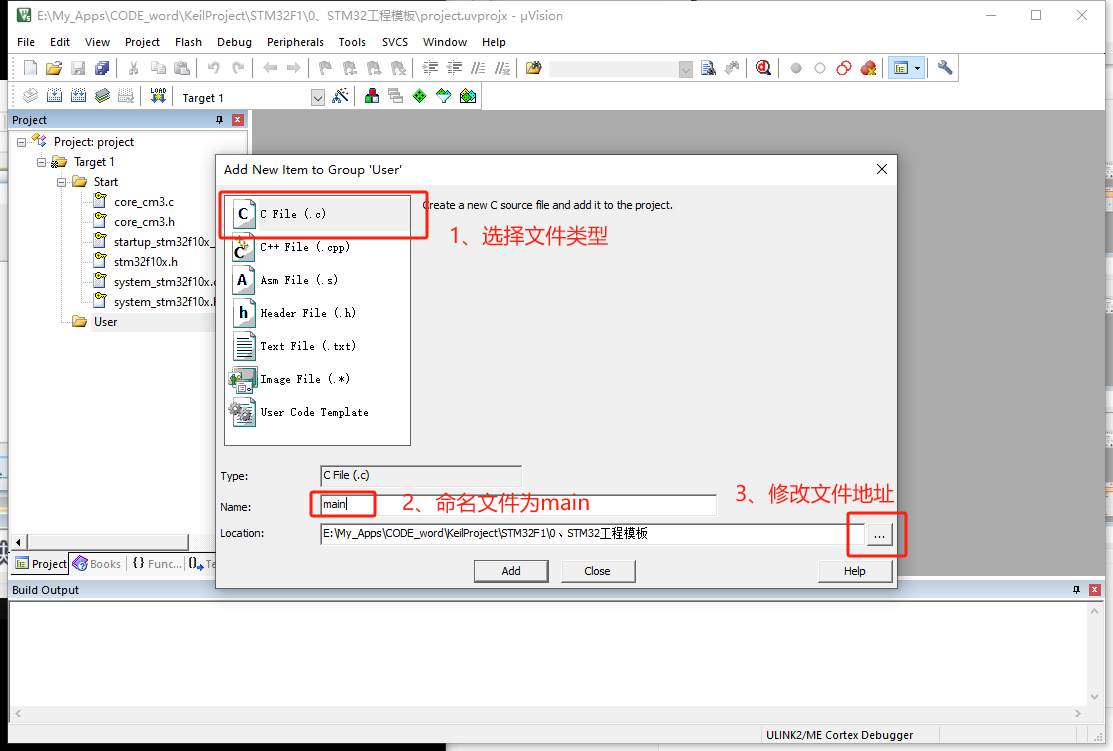

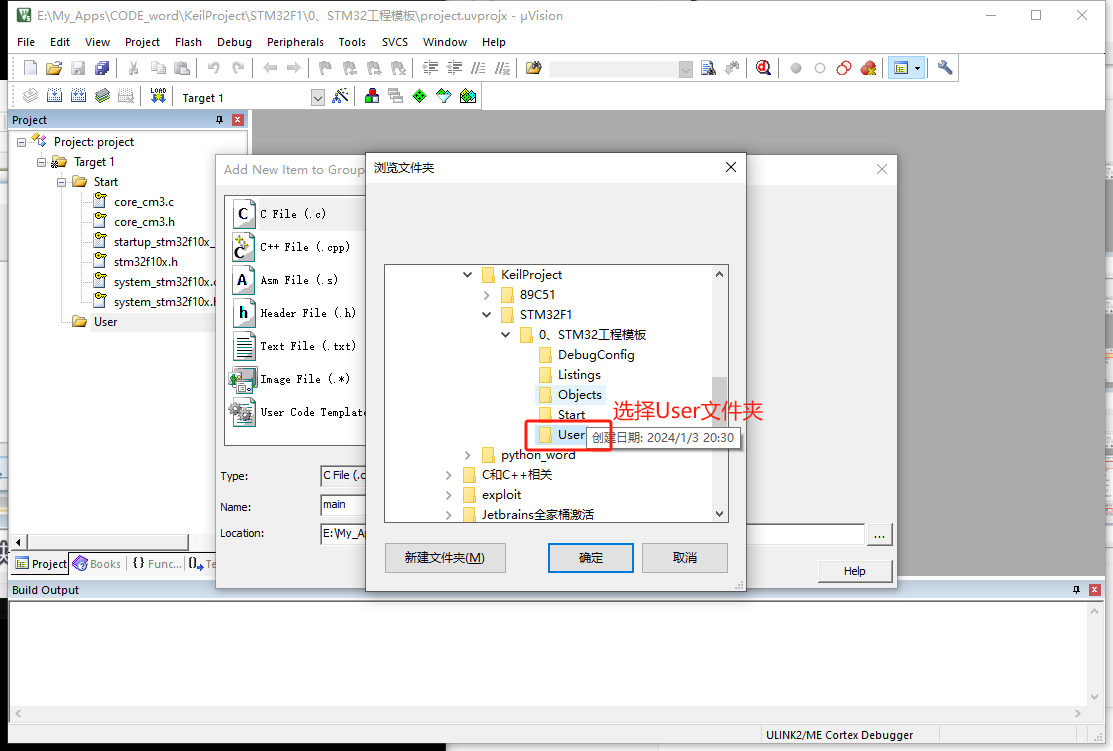

在组内新建main文件

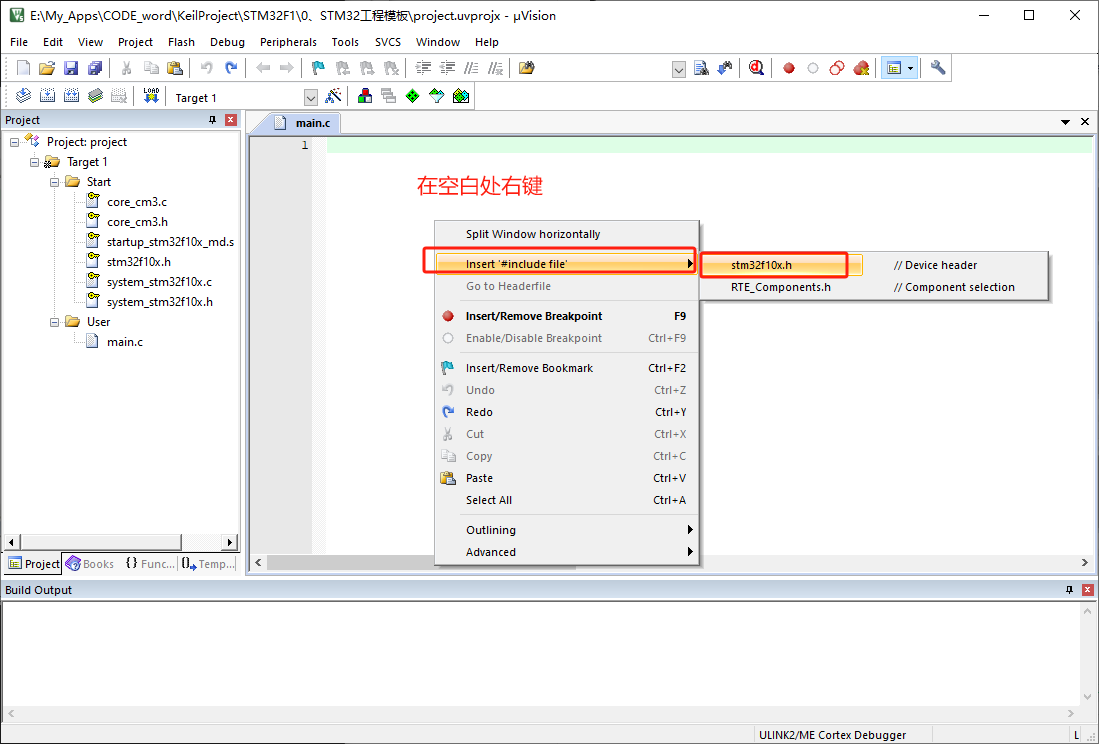

右键添加头文件

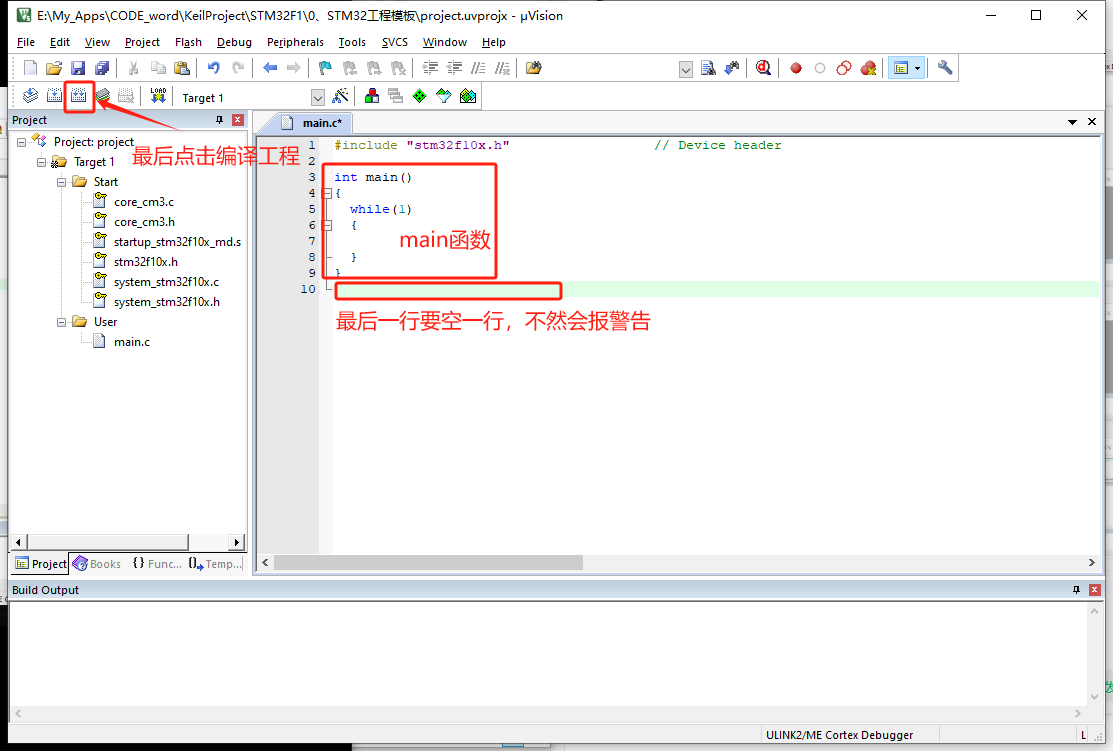

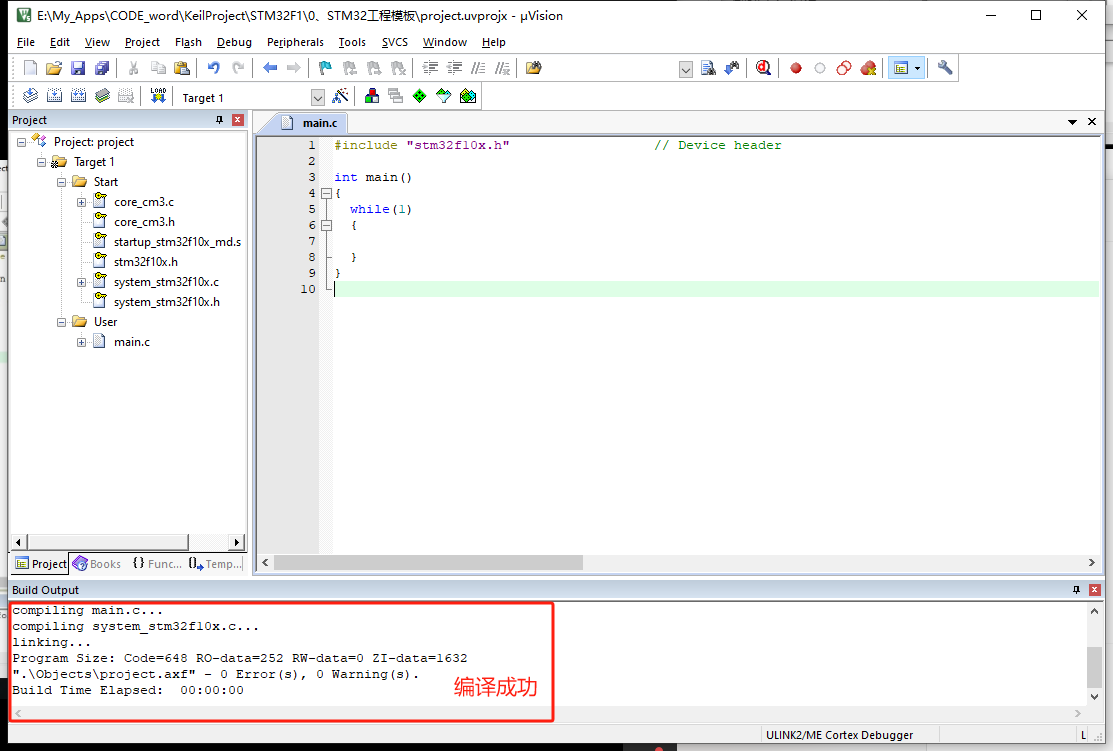

编写main函数并编译工程

编译成功

到此，基于寄存器开发的工程就创建完成

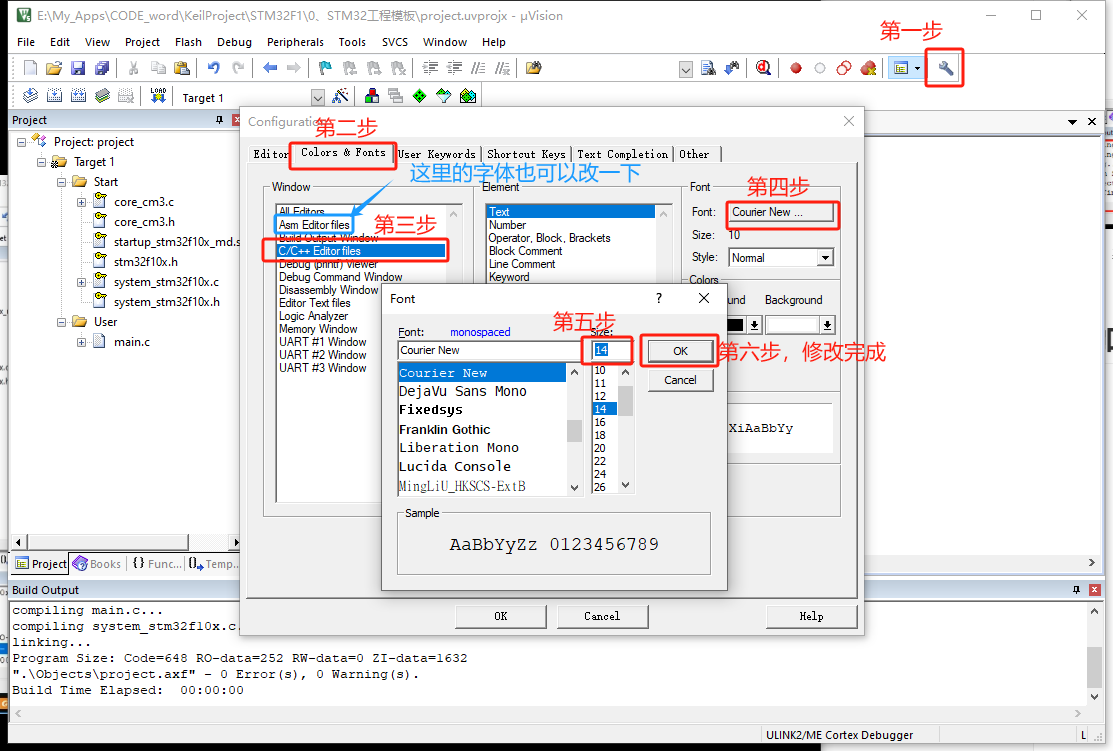

Keil字体大小修改

缩进和编码格式修改

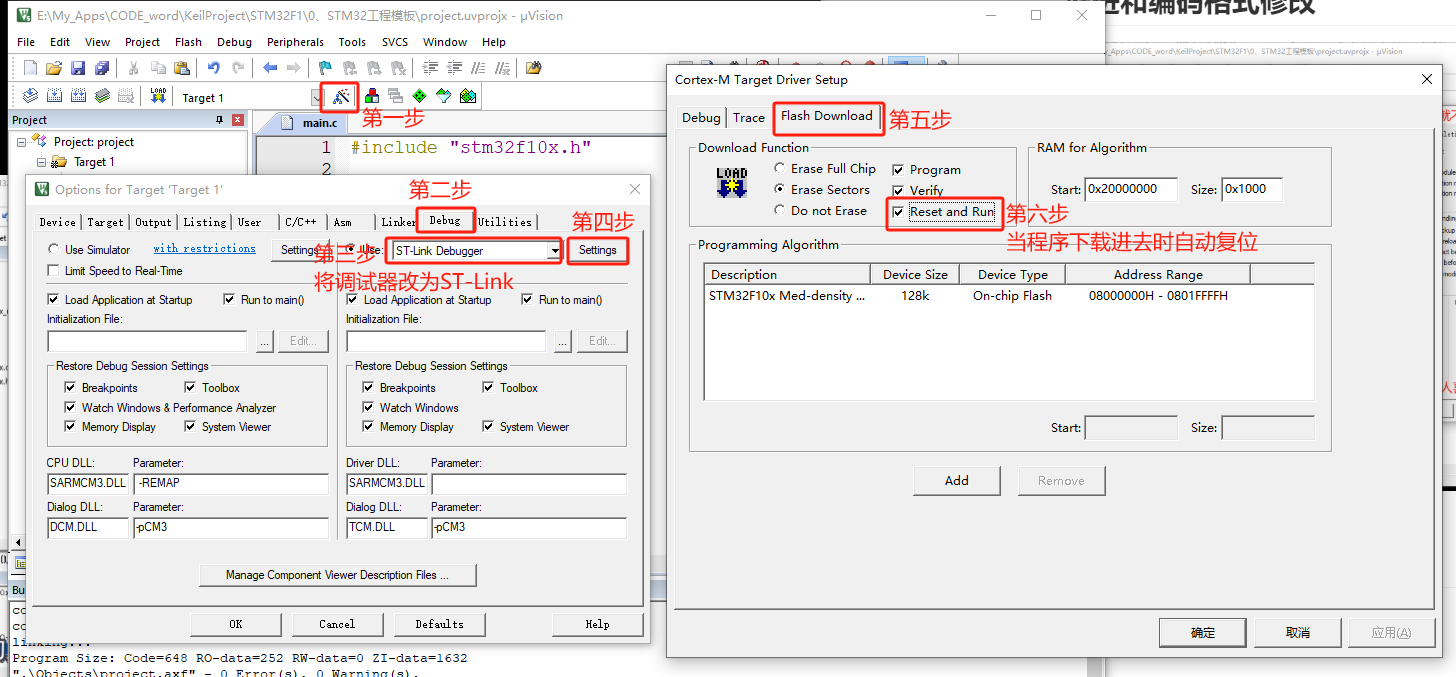

配置调试器

添加标准库

在工程模板文件中新建文件夹：Library

打开STM32入门教程资料，安照以下两个路径打开文件夹，分别复制文件夹中的文件

固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\src

固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\inc

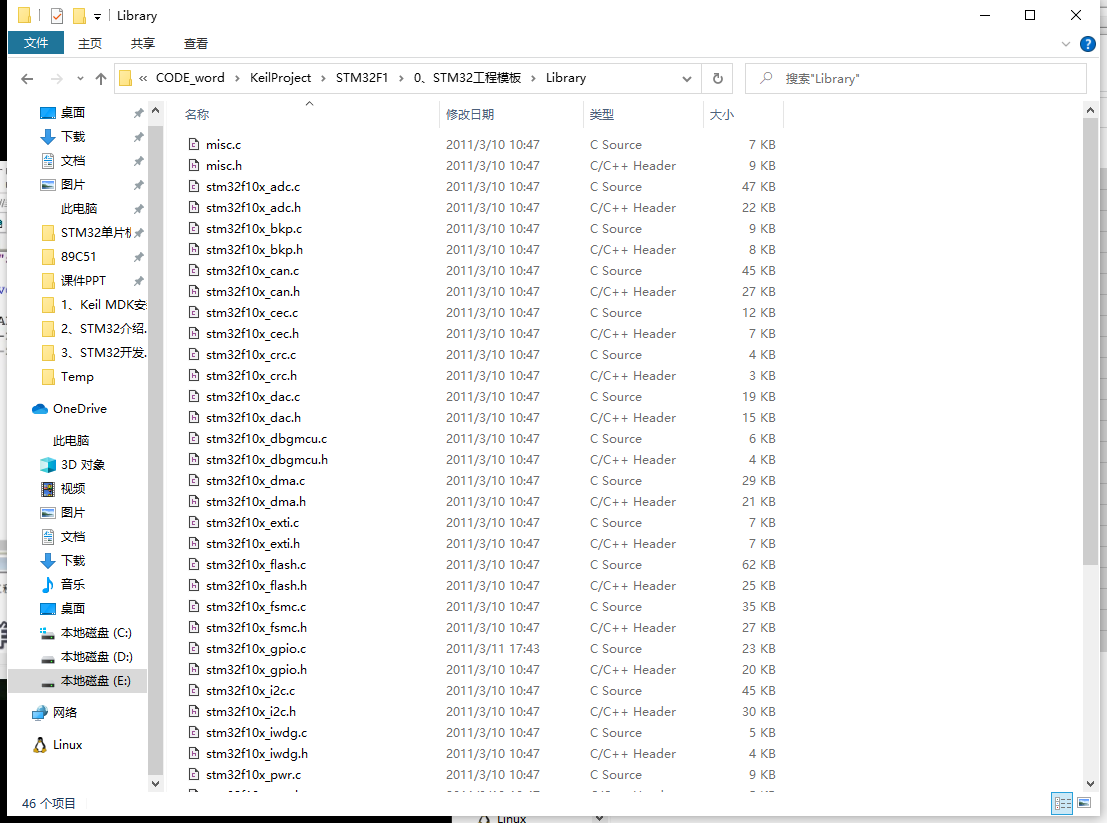

将复制的文件粘贴到工程文件中的Library中

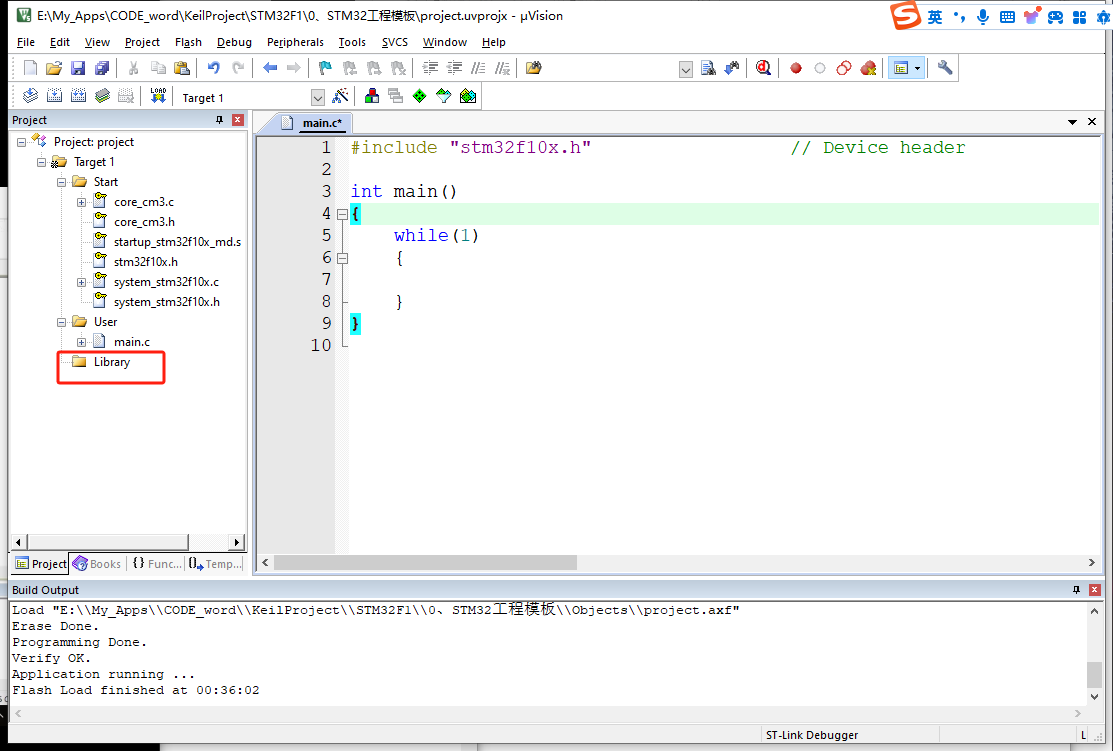

Keil5软件，在Target1中新建组，并命名为Library

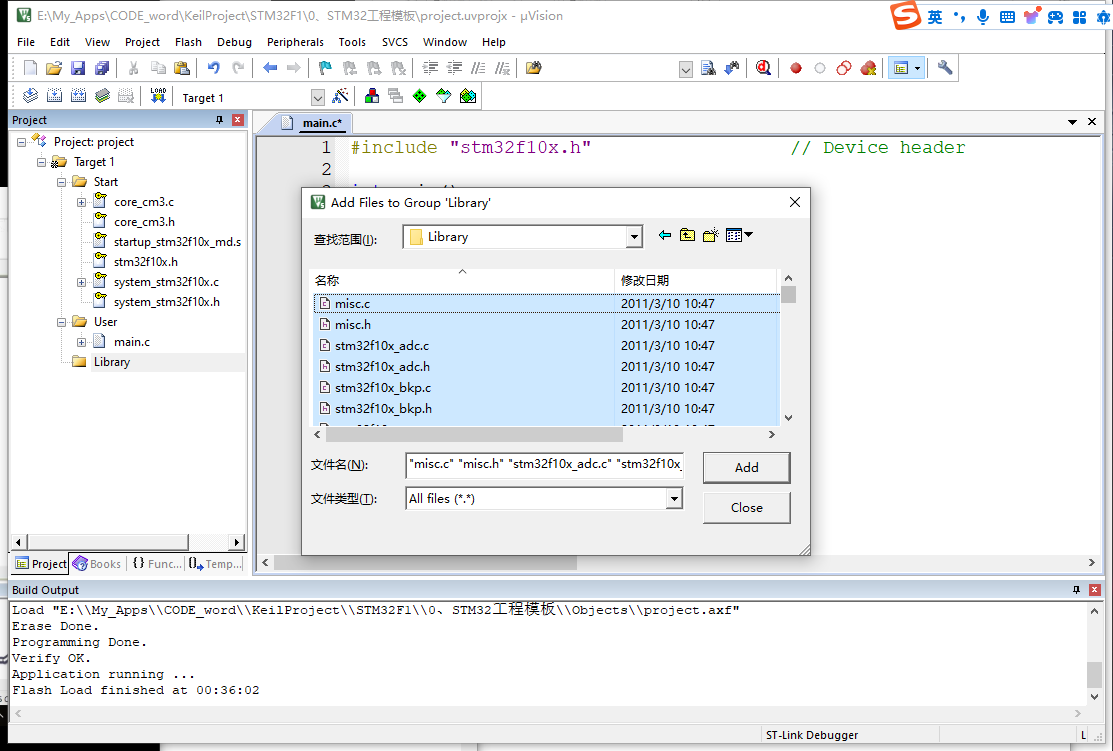

将工程模板文件中的Library文件夹下的所有文件添加到Keil5的Library中

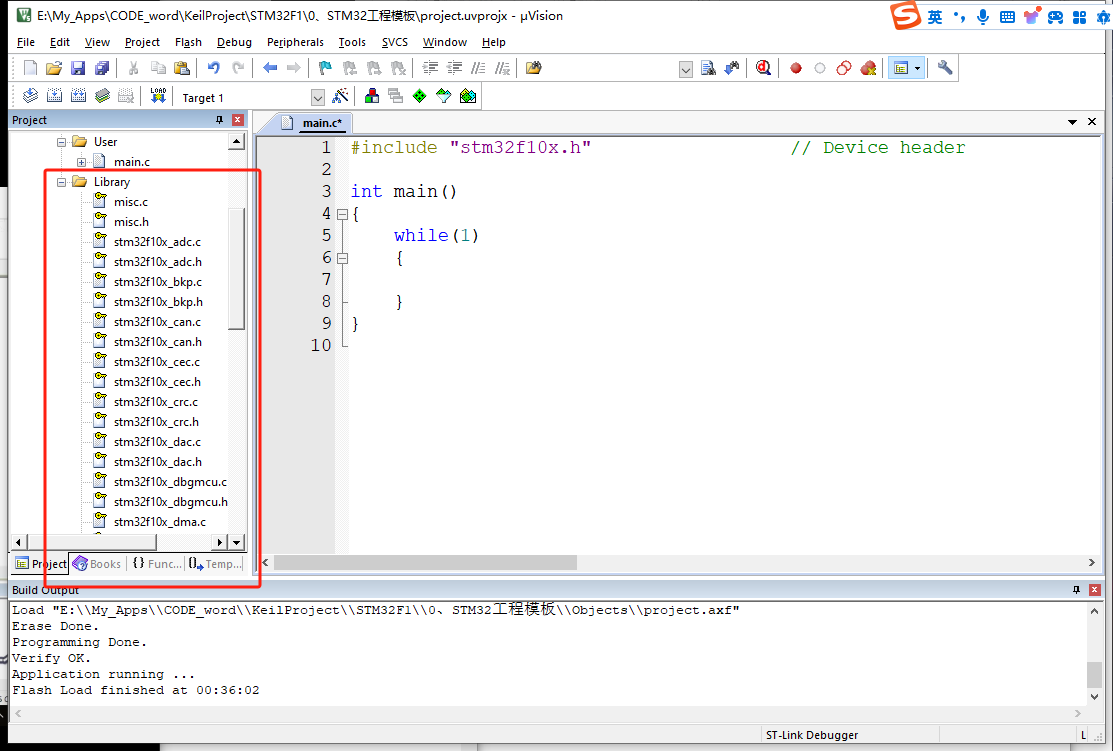

效果如下

打开如下路径，复制其中三个文件，并粘贴到工程模板文件的User文件夹中

固件库\STM32F10x_StdPeriph_Lib_V3.5.0\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template

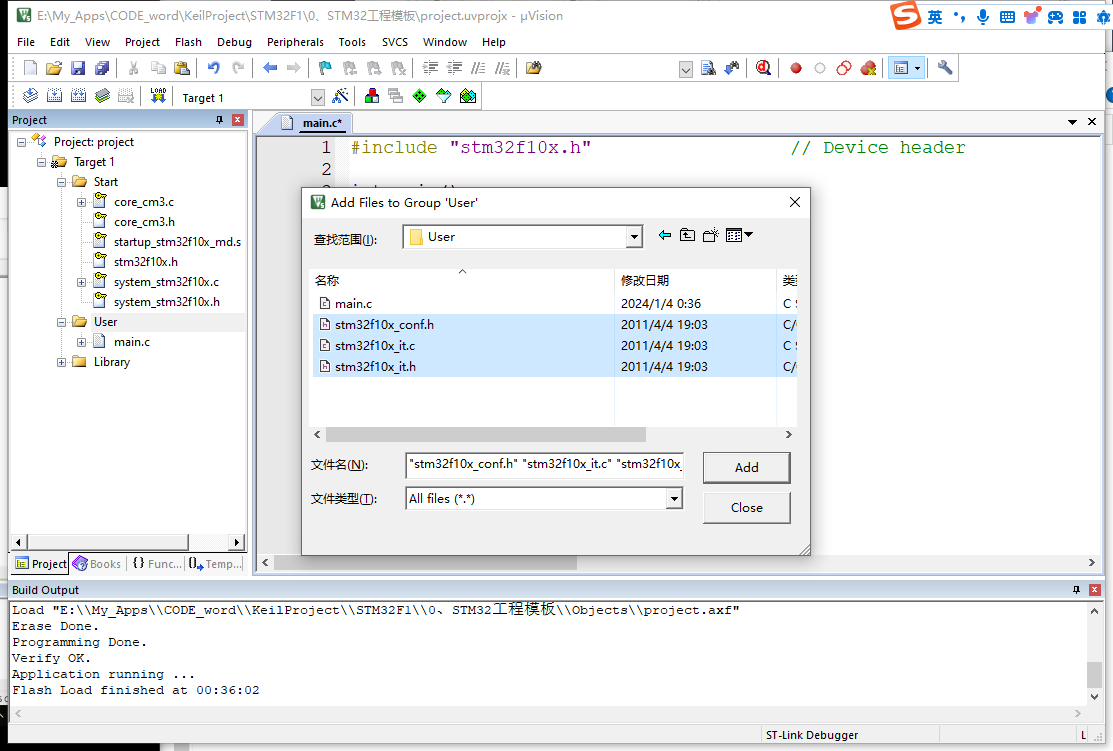

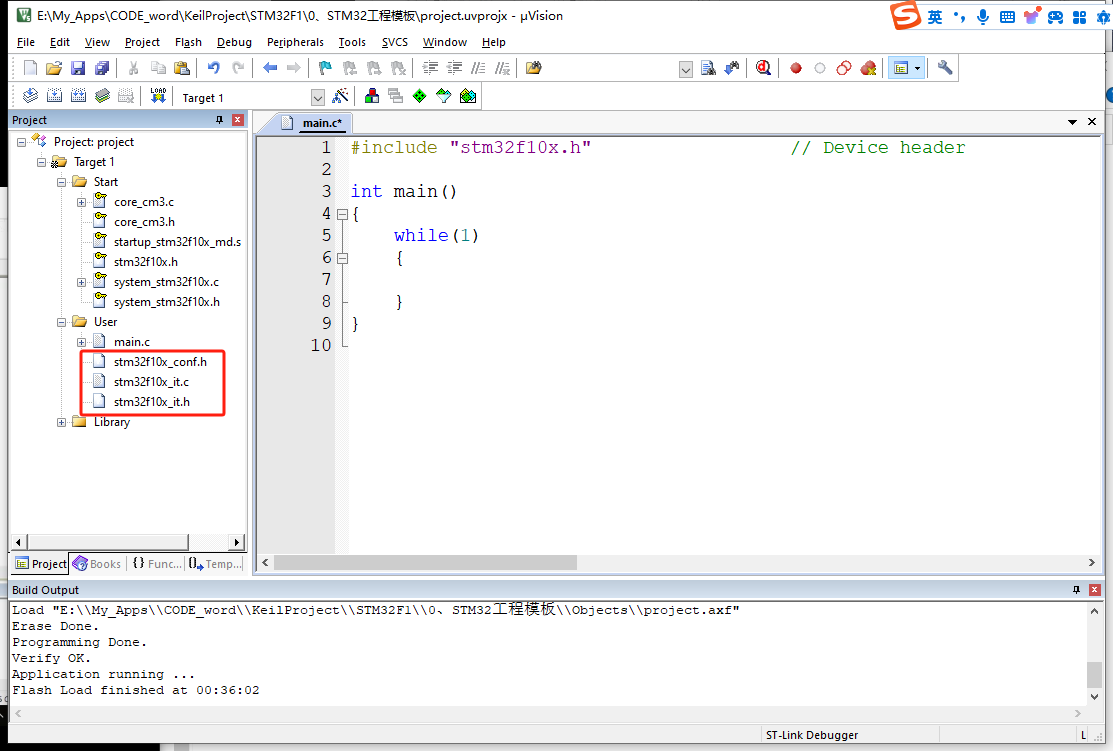

将刚刚粘贴到User文件夹的文件添加到Keil5的User组内

效果如下

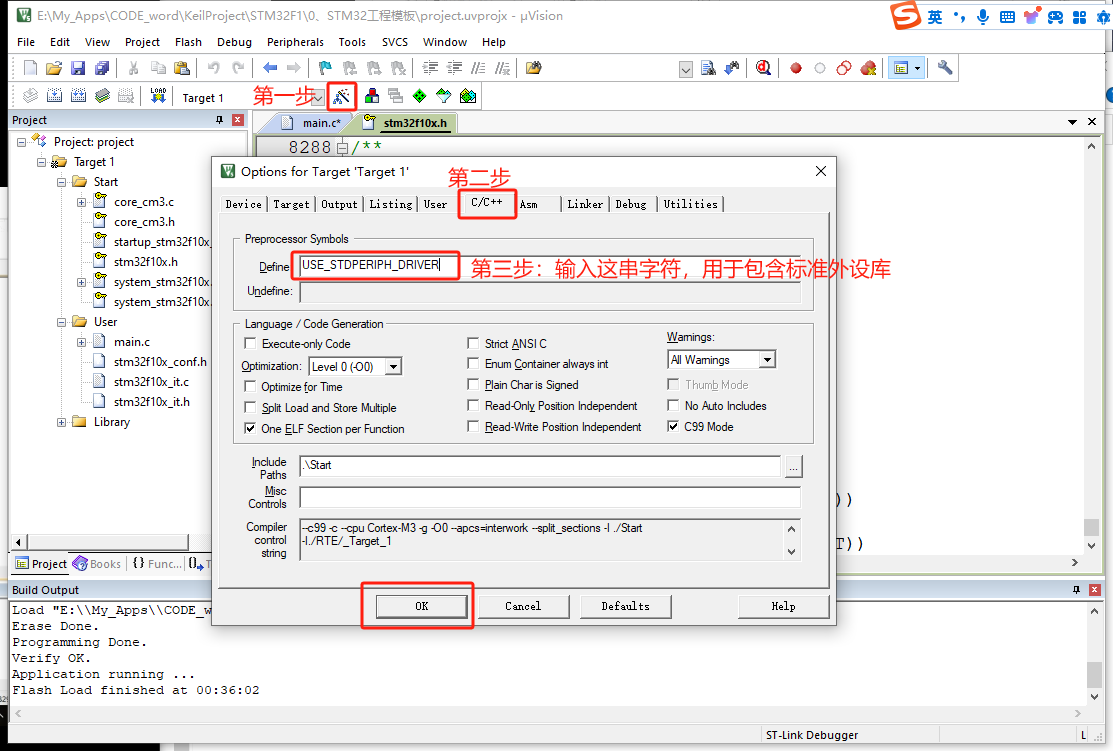

包含标准外设库

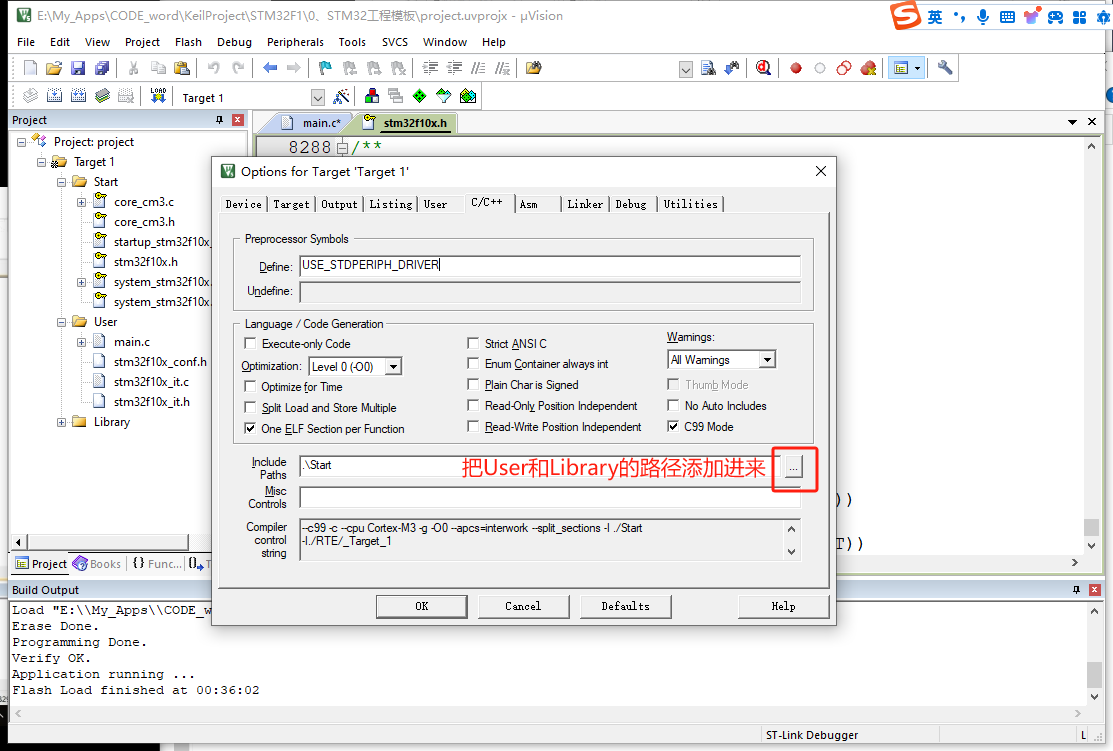

把User和Library的路径添加进来

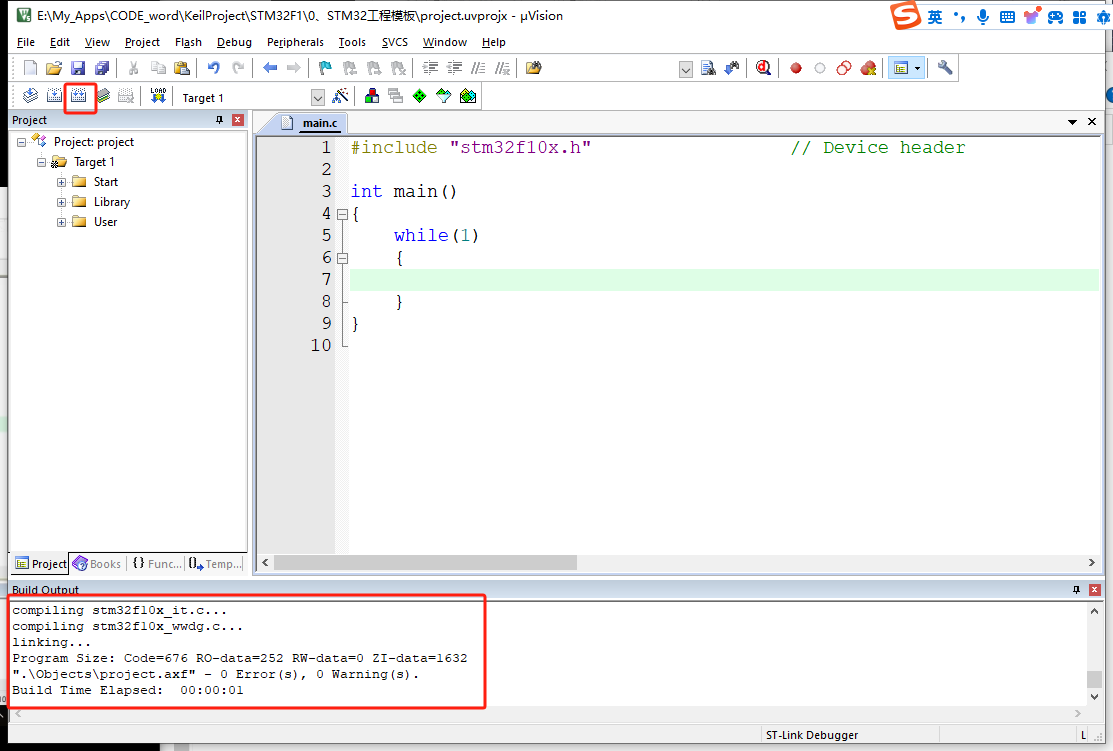

最后再编译一下

至此基于标准库的工程模板创建完成

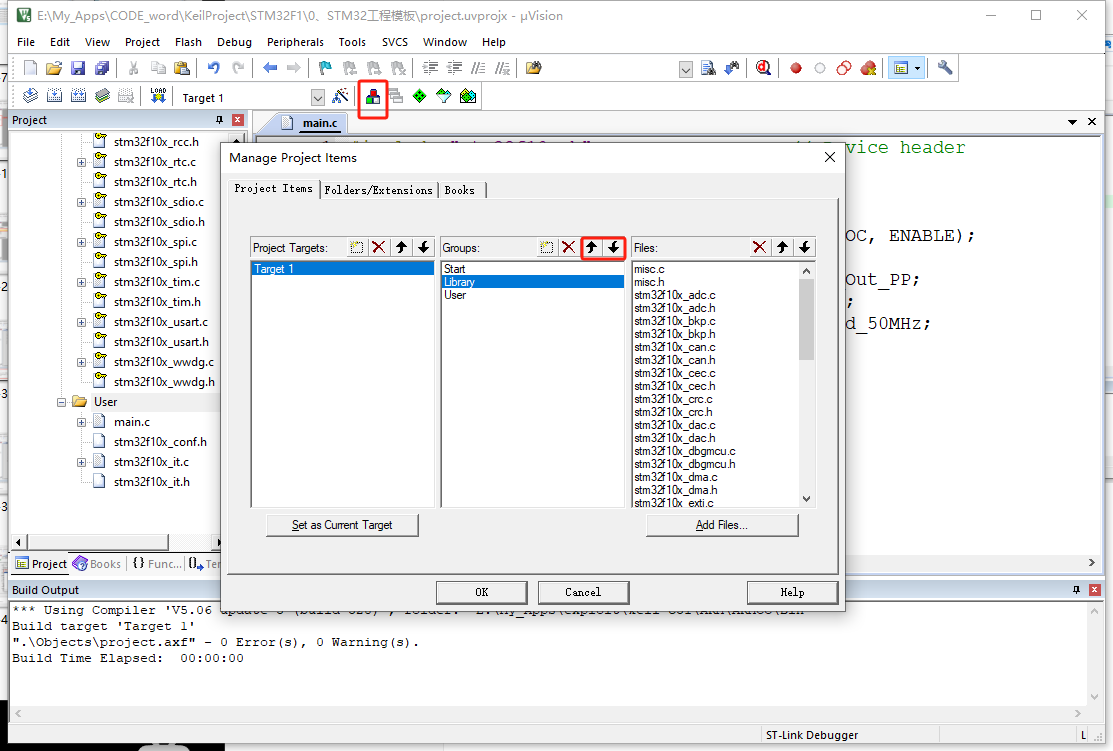

可以通过如下操作修改组的排序，把不需要修改的组放到上面会好看一点
