工业SCADA系统配套：RJ45温湿度传感器抗干扰设计与Modbus TCP接入规范

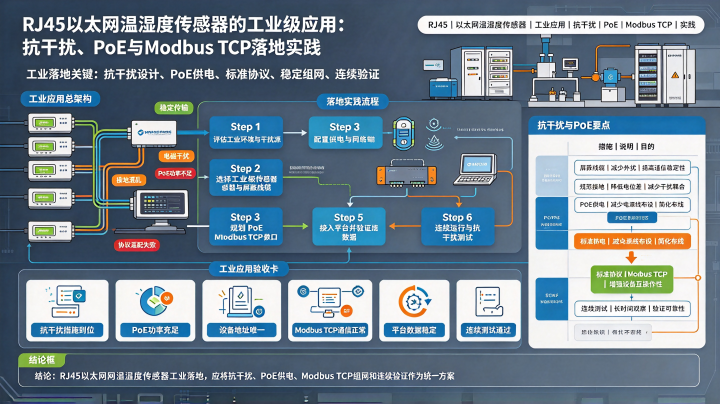

RJ45以太网温湿度传感器的工业级应用：抗干扰、PoE与Modbus TCP落地实践

物联网 · 盛世宏博 · RJ45温湿度传感器、工业级、PoE、Modbus TCP、抗干扰、网管交换机、动环监控





.

近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。前面把RS485从机、平台接入、以太网探头选型都讲过了，这篇落到“RJ45工业级温湿度传感器”本身：它和办公室网络摄像头不是一类东西。工业现场要扛变频器、UPS、母线、压缩机启停、地电位差、PoE功率衰减、TCP半开连接——不是“插上网线能Ping通”就完事。下面按“硬件抗扰→PoE供电→Modbus TCP对接→交换机加固→现场排坑”走一遍。

一、工业级RJ45传感器和民用款差在哪



维度	民用/办公级	工业级RJ45温湿度
外壳	塑料壳、IP30	IP65可选、金属屏蔽壳、三防漆PCB
网口	普通RJ45	屏蔽RJ45、金属壳360°搭接、TVS/ESD防护
供电	适配器DC	802.3af/at PoE 或 9~30V宽压DC
工作温区	0~40℃	-40~85℃（导轨/户外柜）
滤波	无	中值+滑动平均、突变丢弃、本地缓存
网络	家用TCP栈	TCP Keepalive、看门狗、自动重连、断网续传
接地	不管	屏蔽层单端接地、等电位、防地环流
协议	HTTP就行	Modbus TCP 502 / SNMP v2c-v3 / MQTT





.

工业级的核心不是“精度更高一点”，是在脏电、脏网、温差大、没人天天盯的环境里不假死。

二、抗干扰：四层加固，不是“用屏蔽线”一句话

2.1 第一层：布线隔离

• 与动力电缆/变频器线并行：间距≥30cm，或分桥架
• 必须交叉：垂直穿越，交叉处包金属屏蔽
• 户外/屋顶：穿金属软管/金属管，防UV、防机械、防雷
• 超100m：PoE光纤收发器或中间加工业交换机，别硬拉铜缆

2.2 第二层：屏蔽与接地（最容易被施工队搞砸）

• 线型：工业现场默认 Cat6 S/FTP（线对屏蔽+整体屏蔽），变频器/大功率区别用UTP
• 水晶头：屏蔽RJ45，金属壳压接，别用几毛钱非屏蔽头
• 接地：屏蔽层单端接地（交换机/机柜侧），传感器侧悬空
• 两端都接地 → 地电位差形成地环路，屏蔽层变天线，干扰更猛
• 等电位：交换机、机柜、传感器外壳用铜排连一起，车间跨区接地电阻差几欧就会出事

2.3 第三层：端接滤波

• 传感器端网线套铁氧体磁环（共模扼流），绕2~3匝
• RJ45处加EMI磁珠
• 电源入口：PoE PD芯片后加LC滤波再进DC-DC（变电站/配电室必备）
• TVS管：IEC 61000-4-2 ESD ±8kV，雷击感应电压沿网线来时保PHY

2.4 第四层：软件容错

• 中值滤波+滑动平均（N=10）抑脉冲
• 温度瞬间跳±5℃ → 判干扰，弃用沿用前值
• 看门狗：MCU死机自动复位
• Keepalive 30s/3次，检测半开连接
• 断网：Flash存带时间戳数据，恢复后补传，档案/药库验收刚需



---



三、PoE：省线但有三道坎

3.1 功率预算

802.3af标称15.4W，80m Cat5e末端实际约12W；带LCD+双RS485扩展的探头满载13.8W → 屏闪、PHY复位。

算法：

交换机可用PoE功率 = 标称 × 0.8 单柜带载数 = 可用功率 / (单探头峰值 × 1.2) 复制

别把“交换机写65W”当65W用。

3.2 地环路烧口

某车间同交换机下6台，3台正常3台反复复位——交换机安装位接地不良，PoE回路地电位差把PHY打挂。解法：16mm²铜排把交换机/机柜/外壳等电位连成一体。

3.3 非标PoE别碰

“POE放任供电”强制48V直灌，老探头无协商电路，网口芯片冒烟。只用802.3af/at标准协商，或干脆12/24V DC外供。

经验：配电室、变频器房、潮湿区 → 优先DC外供；机房/档案库房/弱电井 → PoE更省事。



---



四、Modbus TCP对接：502端口只是起点

4.1 平台侧配置

协议：Modbus TCP IP：静态（严禁长期DHCP） 端口：502 Unit ID：有的厂当“从站号”留着，有的忽略，按手册 轮询：单台≥1s，别疯狂轮询把MCU轮死 复制

4.2 寄存器对齐（老生常谈但必翻车）

• 温度 INT16 ×0.1 还是 ×0.01？
• 湿度 UINT16 原值（0~1000=0~100.0%RH）还是 ×0.1？
• 露点/焓值/滤网寿命/故障字/状态字 地址基是0还是1？
• 32位累计时长字节序 AB CD 还是 CD AB？

进场前找厂要完整寄存器表，实验室先连3台跑24h，再进现场。

4.3 超时与重试

用电高峰配电柜变频器谐波串到PoE交换机电源，TCP栈延迟飙到3~5s：

• 超时 3s → 5s
• 重试 1次 → 2次
• 24台分4组错峰轮询，别同时建连

4.4 防火墙白名单

SNMP Trap（UDP 162）常被电力监控系统默认拒：

允许：TCP 502 / 80 / 443 允许：UDP 161 拒绝：UDP 162 ← Trap收不到 复制

平台收不到掉线告警，还以为网络稳。



---



五、交换机侧：工业PoE交换机不是“多几个网口”



配置项	推荐值	理由
类型	工业级导轨、宽温、冗余电源	配电柜夏天75℃，桌面交换机活不过一周
VLAN	感知域独立VLAN	防广播风暴、隔离业务网
端口隔离	开（Port Isolation）	探头间不互访，单台发疯不传染
速率	强制100M Full	Auto-Neg在强干扰下会协商失败
EEE节能	关	802.3az周期性休眠 → Modbus TCP超时
PoE优先级	关键探头 Critical	功率吃紧时先保重要点
风暴抑制	设阈值（如1000pps）	防ARP/广播把CPU打满
上联	光纤/双上联	跨楼层、防单点





---



六、工业现场真实排坑记录

坑1：水晶头T568A/B混用​

8台3台Ping不通。测线仪才发现施工队一半T568A一半T568B。统一T568B重压，解决。

坑2：白天超时、夜里正常​

抓包发现SYN等3s才回。根因是变频器用电高峰经电网耦合进PoE交换机电源。加在线UPS+EMI滤波器，超时率从5%降到0.2%。

坑3：IP没动但平台“幽灵数据”​

DHCP租期到期，交换机重启后两台同IP。全部改静态+ARP绑定，再没出现。

坑4：数据不跳但时间错乱​

断网续传时间歪了——NTP没通、时区选UTC。档案验收直接卡住。传感器配NTP+东八区+本地RTC备份。

坑5：Web管理页被扫到改阈值​

SNMP community还是public。改复杂串+绑定管理IP+关公网Web，攻击面收住。



---



七、选型硬指标（采购技术附件可直接贴）

□ 精度：温度±0.3℃/湿度±2%RH（档案/药库选±0.2/±1.5） □ 协议：Modbus TCP 502 + SNMP v2c/v3 + HTTP/HTTPS □ 供电：802.3af PoE 或 9~30V DC 双模 □ 网口：屏蔽RJ45，ESD ±8kV，TVS防护 □ 外壳：IP65（工业）/IP30（洁净机房），金属壳可等电位 □ 本地：滑动平均+中值滤波，突变丢弃 □ 断网：Flash缓存+时间戳+恢复补传 □ 网络：静态IP、TCP Keepalive、看门狗、自动重连 □ 安装：导轨/壁挂/吸顶三态，不占U位 □ 固件：版本可读、阈值可远程改、配置存Flash 复制



---



八、和RS485一体机的关系（别搞反）

RJ45温湿度探头 → 感知网（IT世界，IP资产、并行采集、Trap告警） RS485一体机 → 设备网（工控世界，Modbus RTU、压缩机/UV/臭氧） 工业PoE交换机 → 承载感知网 边缘网关 → RTU转TCP，桥接两个世界 平台 → 统一看板+八防联动 复制

RJ45传感器取代的是“以太网温湿度点位”上的模拟量/RS485探头，不是取代一体机里的RS485从机。



---



九、关键经验

1. 工业级RJ45探头值钱在“抗脏电脏网”，不在“网口上印个Logo”。
2. 屏蔽线不单端接地，比不屏蔽还糟——地环路是工业以太网头号幽灵。
3. PoE先算功率再算点位，交换机标称功率×0.8才是能用的。
4. Modbus TCP的坑80%不在协议，在IP、VLAN、502防火墙、寄存器倍率、字节序。
5. 强制100M全双工、关EEE、开端口隔离、开PoE优先级——这四句值一次现场返工费。
6. 断网缓存+时间戳+补传，档案/药库/变电站不是加分项，是验收项。
7. 传感器固件要有看门狗、Keepalive、配置回滚；没有这三样的“工业级”都是贴纸。
