从模拟量、RS485 到以太网：工业温湿度采集架构迭代与落地踩坑

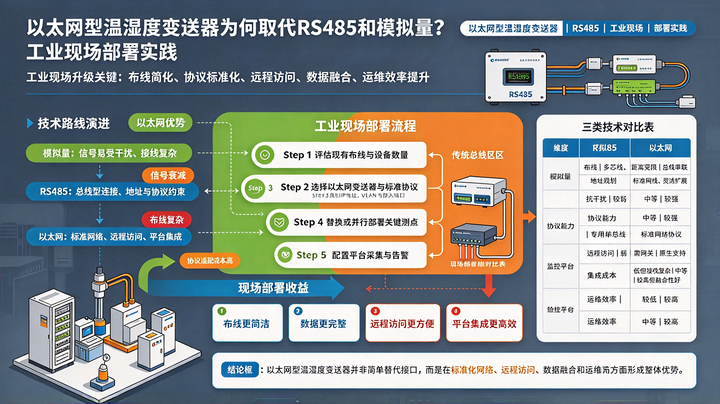

以太网型温湿度变送器为何取代 RS485 和模拟量？工业现场部署实践

标签：# 物联网 #工业传感 #动环监控 #ModbusTCP #算力中心 摘要：工业环境监测领域，模拟量 4-20mA、RS485 Modbus RTU 曾长期是温湿度采集主流方案。但随着算力中心、档案库房、配电室、洁净车间等项目向着分布式、大规模、远程运维、数据可追溯方向发展，传统模拟量与 RS485 方案的短板逐步凸显。本文从底层原理出发，对比模拟量、RS485 与以太网温湿度变送器差异，分析以太网方案替代传统方案的核心原因，并结合工业现场，讲解以太网温湿度变送器部署实践要点，为系统集成工程师提供选型参考。

添加描述

一、前言

温湿度是工业现场、数据中心、智慧库房环境监控最基础的采集参数。早年间，项目普遍采用两种采集方案：4-20mA 模拟量变送器、RS485 Modbus RTU 总线变送器。模拟量依靠电流信号传输，RS485 依靠差分串行总线，二者在点位少、传输距离短、系统规模小的场景，凭借低成本得到广泛应用。

但在当前算力中心、多区域分布式库房、大型厂区动环监控项目中，项目点位数量多、跨区域部署、要求远程运维、历史数据完整留存，模拟量、RS485 方案在信号衰减、布线、故障隔离、数据追溯等方面暴露出难以克服的短板。基于 TCP/IP、Modbus TCP 协议的以太网温湿度变送器，逐步成为大中型工业监控项目首选，正在大规模替代模拟量与 RS485 方案。

二、传统方案（模拟量 4-20mA、RS485 Modbus RTU）核心短板





.

2.1 4-20mA 模拟量方案痛点

1. 布线成本高，一设备一回路 每一台模拟量变送器都需要独立一对线缆，点对点布线。点位越多，线缆、穿管、端子数量成倍增加，施工工作量巨大，后期扩容麻烦，新增传感器需要重新铺设电缆。
2. 信号易衰减，抗干扰弱 电流信号虽然有一定抗干扰能力，但线缆过长、强电环境下，存在信号衰减、电磁干扰问题，造成温湿度数值漂移。信号线路一旦断线，平台无法区分是传感器故障，还是线缆断开，故障诊断困难。
3. 仅传输测量值，无法携带设备状态 模拟量只能单向传输温湿度数值，无法上传传感器自身工作状态、探头故障信息，无法远程判断变送器是否离线，设备自检能力缺失。
4. 无本地存储，断线即丢失数据 一旦线缆中断，采集数据直接丢失，没有本地缓存能力，无法满足算力中心、档案库房对监测数据连续可追溯的合规要求。

2.2 RS485 Modbus RTU 总线方案痛点

1. 手拉手串联拓扑，单点故障全线瘫痪 RS485 总线为串联拓扑，总线任意一处短路、断线、接头氧化，整条总线所有传感器全部离线，风险集中，在高等级机房、档案库房属于重大隐患。
2. 地址管理复杂，容易地址冲突 同一条总线内，每个从站设备地址唯一，现场拨码容易出错，地址冲突直接造成总线乱码、数据跳变；新增设备时，需要核查整条总线所有节点。
3. 必须网关协议转换，增加故障节点 Modbus RTU 是串口协议，不能直接接入局域网，需要串口服务器完成串口转以太网。网关一旦死机断电，整条总线全部失联，增加硬件故障点与采购成本。
4. 轮询采集，实时性受限 半双工通信，主站顺序轮询设备，节点越多，采集延迟越高，不适合大规模分布式点位采集。
5. 远程运维能力弱 传感器没有独立 IP，无法远程访问设备参数，调试、校准、故障排查都必须人员到现场，售后成本高。

三、以太网温湿度变送器核心优势，解决传统方案痛点

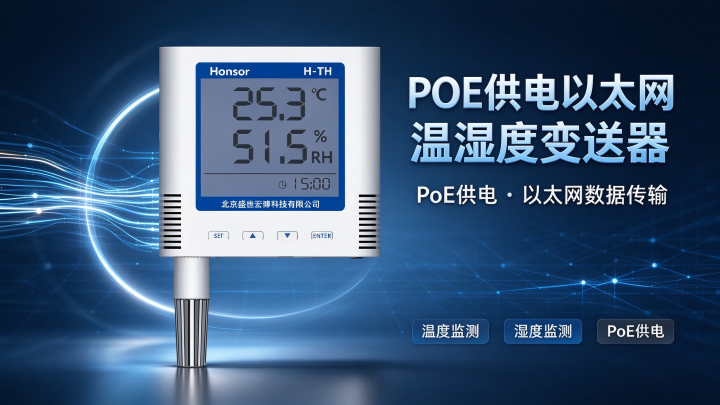

以太网温湿度变送器内置完整 TCP/IP 协议栈，RJ45 网口输出，原生支持 Modbus TCP，可选用 PoE 供电，每个变送器是独立网络节点，分配独立 IP，星型接入交换机。

1. 星型组网，故障隔离 每台设备单独网线接入交换机，单台变送器、单根网线故障，只影响本点位，其余传感器正常采集，不会发生全线瘫痪，系统可用性大幅提升。
2. PoE 供电简化布线 一根网线同时传输数据与供电，无需单独铺设电源线，减少线缆数量，降低施工成本，老旧现场改造优势明显。
3. 数字传输，远距离信号稳定 数字以太网传输，信号不会随距离衰减，只要在网线 100 米范围内，数据精度不受传输距离影响，抗干扰能力优于模拟量电流信号。
4. 自带 Web 管理页面，远程运维 分配独立 IP，工程师可远程访问设备网页，查看实时温湿度、修改上报周期、调整告警阈值，支持远程设备诊断，ping 即可快速判断设备在线状态。
5. 丰富信息上送，支持设备自检 除温湿度、露点数据外，还可上传传感器工作状态、探头异常告警，平台可以区分：正常采集、探头损坏、网线断开等不同故障类型。
6. 本地缓存 + 断点续传，满足合规 工业级以太网变送器自带本地存储，网络中断期间持续记录带时间戳数据；网络恢复自动补传历史记录，保障监测日志不中断，满足算力中心、档案库房验收规范。
7. 扩容简单 新增点位，仅需要布设网线接入交换机端口，无需改动原有总线，支持项目分期扩容。

四、三种方案横向对比

对比项	4-20mA 模拟量	RS485 Modbus RTU	以太网 Modbus TCP
网络拓扑	点对点，一设备一电缆	手拉手串联总线	星型独立局域网
布线	线缆多，工程量大	总线布线，需要屏蔽双绞线	PoE 单网线，布线简单
故障影响	单设备独立故障	单点故障全线失效	单点故障互不影响
远程运维	无法远程配置诊断	无法远程访问设备	Web 页面远程调试
数据类型	仅温湿度数值	寄存器读取测量数据	测量值 + 设备状态信息
本地存储	无	大多无	工业型号支持断点续传
扩容难度	高	中等	低
适用场景	点位极少、短距离小型简易项目	中小型集中点位项目	算力中心、档案库房、配电室、大型洁净车间





.

五、工业现场部署实践要点

1. 网络规划与 VLAN 隔离 监控网络与办公网络物理或逻辑隔离，单独划分 VLAN，防止办公网络广播风暴干扰传感采集；交换机优先选用工业 PoE 交换机，宽温、防雷，接入 UPS 保障断电短时运行。IP 统一规划，全部使用静态 IP，避免 DHCP 自动分配 IP 导致设备离线。
2. 布线施工规范 采用国标超五类或六类网线，单段网线总长度不超过 100 米，超长距离采用光纤传输。网线与动力强电电缆分开敷设，保持安全间距，降低电磁干扰。
3. 点位布设 算力中心部署在机柜进风口、出风口、冷热通道；档案库房传感器避开空调出风口、外墙；密集架区域选用分体探头，采集档案内部微环境。
4. 上电调试流程 ① 网线接入 PoE 交换机；② 使用设备搜索工具扫描局域网内变送器；③ 修改静态 IP，建立 IP - 点位台账；④ 在监控平台添加 Modbus TCP 设备，读取寄存器；⑤ 配置告警阈值，开启本地缓存断点续传；⑥ 模拟断网、超限告警，测试联动逻辑；⑦ 72 小时试运行，观察曲线稳定性。
5. 运维管理 建立设备台账，记录 IP、位置、校准时间；定期清理探头积尘，按规范定期计量校准，保障长期测量精度。

六、选型建议

小型简易项目，点位少、预算有限，可继续选用模拟量或者 RS485； 大中型分布式项目、算力中心、高等级档案库房、配电室动环，优先以太网 Modbus TCP 温湿度变送器。选型优先确认：PoE、Modbus TCP 协议、本地断点续传、支持计量校准。

七、总结

模拟量 4-20mA 布线繁琐、信号易漂移；RS485 总线存在架构层面单点故障风险。在大型工业、算力中心、智慧库房的动环监控项目，对系统稳定性、远程运维、数据连续性、可扩容性要求越来越高。以太网型温湿度变送器依托成熟 TCP/IP 局域网技术，星型组网、远程管理、断点续传等能力，解决传统方案固有缺陷，逐步替代模拟量与 RS485，成为工业环境监测的主流选择。
