RS485 与 TCP/IP 以太网温湿度变送器怎么选？集成工程师选型指南

TCP/IP以太网温湿度变送器：从RS485痛点突围到RJ45工业组网实战

标签：#物联网 #工业传感 #动环监控 #ModbusTCP #智慧档案馆#盛世宏博 摘要：在机房动环、档案库房、配电室、文物库房这类需要7×24小时不间断环境监测的项目中，传统RS485+Modbus RTU总线架构长期存在单点故障全线瘫痪、地址配置繁琐、远程运维困难等工程痛点。本文从协议原理、拓扑差异入手，拆解RS485在大中型分布式项目中的短板，讲解TCP/IP以太网RJ45温湿度变送器组网架构、工程部署流程、调试方法与故障排查，结合档案八防、机房动环实战案例，给系统集成工程师一套可落地的工业组网方案。

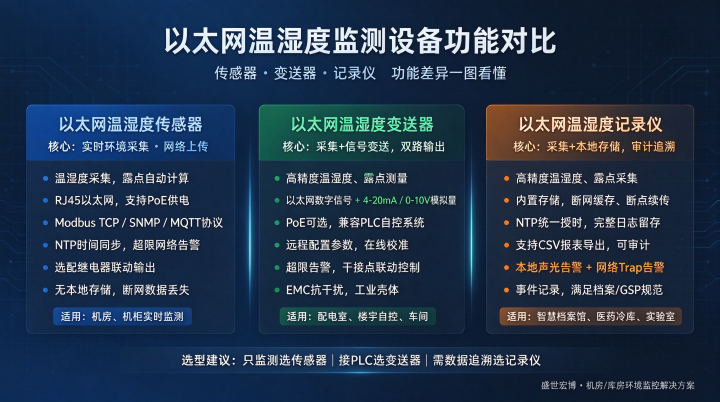

功能对比



一、前言

环境温湿度监测是工业物联网、智慧档案库房、数据中心动环系统最基础的感知节点。过去十几年，RS485总线+Modbus RTU凭借单品成本优势，成为中小型项目主流选型。但随着项目规模扩大、跨楼层分布式点位增多，以及档案、电力、医药行业对数据连续性、可追溯性、系统高可用提出强制验收标准，RS485总线架构的先天性缺陷被不断放大。

在多库房档案馆、大型机房改造项目中，经常遇到这类现场问题：总线接头氧化，整条总线数十台传感器同时离线；地址拨码重复导致数据乱码；电磁干扰造成温湿度数值跳变；网络断线后监测日志全部丢失，无法满足DA/T档案规范、机房动环验收要求。

基于TCP/IP协议栈的RJ45以太网温湿度变送器，原生支持Modbus TCP，采用星型网络拓扑，把传感器直接接入局域网交换机，彻底跳出RS485总线的架构限制。目前在智慧档案馆八防十防一体化、配电室辅助监控、实验室恒温监测项目中，已经成为大中型项目首选方案。

二、RS485总线温湿度采集方案，那些无法靠调试解决的底层痛点

RS485属于差分串行半双工总线，Modbus RTU跑在串口之上，物理层为手拉手串联拓扑，很多集成工程师在小型项目使用习惯后，直接照搬到多区域大型项目，埋下大量隐患。





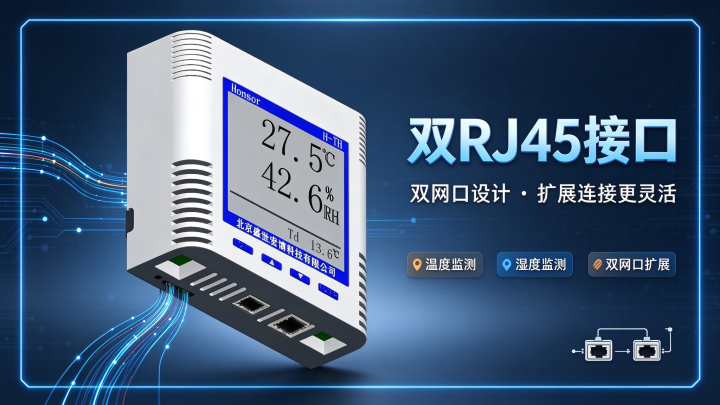

效果图

1. 单点故障，整条总线全部瘫痪（架构级致命缺陷）

RS485总线采用串联手拉手布线，一条屏蔽双绞线依次串接所有变送器。总线任意一处线缆破损、A/B线短路、接头氧化、单台变送器内部短路，都会导致整条总线通信锁死，所有节点全部离线。 对于档案库房、机房这类7×24小时不间断监测场景，一旦总线故障，多个库房同步丢失温湿度记录，没有环境日志留存，档案霉变、机房过热风险无法预警，直接影响项目验收。

2. 节点地址管理繁琐，极易出现地址冲突

RS485从站依靠硬件拨码设置地址，同一条总线地址必须唯一。点位数量超过10个，现场拨码、核对工作量急剧增加；一旦地址重复，总线出现乱码、数据跳变。新增测点时，甚至需要临时停止总线采集，影响监测连续性。

3. 必须依赖串口服务器做协议转换，增加故障节点

Modbus RTU是串口协议，无法直接接入局域网。整套系统必须增加串口服务器（网关）完成串口转以太网。网关本身就是额外故障点，网关死机、断电，整条总线所有设备全部失联，系统多一层故障风险，增加硬件采购成本。

4. 半双工轮询，实时性差，总线节点数量受限

RS485为半双工通信，主站只能按顺序逐个轮询从站，同一时间只能一台设备发送数据。单条总线理论上限32台，工程实际推荐控制在20台以内，节点越多，轮询周期越长，数据延迟越高。

5. 故障定位困难，无法远程诊断

RS485传感器没有独立网络IP，无法远程访问。一旦数据异常，运维人员必须到现场，分段拆开总线，用万用表、调试器逐段排查，跨楼层项目故障排查耗时极长，售后成本居高不下。

6. 抗干扰能力有限，强电磁环境易丢包

配电室、机房、配电柜周边强电磁场环境下，RS485差分信号容易受到变频器、动力电缆干扰，出现数值漂移、间歇性丢包，调试阶段很难稳定复现，验收试运行阶段容易被专家提出整改。

三、TCP/IP以太网RJ45温湿度变送器技术原理，如何解决RS485痛点

RJ45以太网温湿度变送器内置完整TCP/IP协议栈，物理层采用标准RJ45网口，原生支持Modbus TCP，部分型号兼容SNMP、MQTT协议。每一台变送器作为独立网络节点，分配唯一静态IP，采用星型网络拓扑，每台设备单独一根网线接入交换机。





.

核心优势拆解

1. 单点隔离，故障互不传染 星型组网，一台变送器或者单根网线故障，仅影响当前点位，其余传感器正常采集上传，不会出现全线失联，保障档案、机房环境监测不间断。
2. PoE一线两用，简化布线施工 支持802.3af/at PoE供电，一根超五类/六类网线同时传输网络数据+设备供电，不需要单独铺设DC电源线。老旧库房改造可复用原有弱电综合布线，减少墙体开槽，降低施工粉尘对档案的影响，缩短改造工期。
3. 免串口网关，减少中间故障节点 原生Modbus TCP协议，直接接入局域网，监控平台、动环软件、档案八防一体化平台直接通过IP+502端口读取寄存器数据，无需串口服务器协议转换，减少一层硬件故障风险。
4. 独立IP，支持远程调试与诊断 每台设备独立IP，工程师在监控中心电脑直接ping IP判断设备在线状态；通过浏览器访问设备内置Web页面，远程查看实时温湿度、露点，修改上报周期、告警阈值，支持远程参数校准，大量调试工作无需到库房现场。
5. 工业级本地缓存+断点续传，满足合规要求 适配档案、医药、实验室合规场景，变送器内置本地存储。当网络临时中断，设备本地持续保存带时间戳的温湿度数据；网络恢复后自动补传断网期间历史记录，不会丢失监测日志，满足DA/T101—2024规范的数据可追溯要求。
6. 全双工以太网通信，实时性强，扩展性无压力 以太网全双工通信，支持多客户端并发读取数据，轮询延迟远低于RS485总线。点位扩容简单，新增变送器仅需拉一根网线接入交换机，不受32台节点限制，支持档案馆分期建设、机房分批扩容。

四、RJ45工业组网实战部署方案

4.1 系统整体架构

整套监测系统分为四层：

1. 感知层：RJ45以太网温湿度变送器（壁挂一体式/分体探头可选），采集温度、湿度，部分型号支持露点计算；档案密集架场景优先选用分体探头，伸入密集架层间，消除监测盲区。
2. 网络汇聚层：PoE工业交换机，推荐单独划分VLAN，将环境监控网络与办公网络隔离，防止办公网络风暴干扰监测业务；交换机接入UPS不间断电源，保障断电短时间持续监测。
3. 平台接入层：动环/档案八防监控服务器、边缘网关，通过Modbus TCP协议读取变送器寄存器数据。
4. 应用联动层：监控平台实现数据展示、曲线、存储、告警，联动加湿除湿消毒净化一体机、声光报警器，实现库房环境闭环自动调控。

4.2 布线规范要点

• 线缆选型：国标超五类Cat5e或六类Cat6网线，推荐T568B线序；单段水平布线长度≤90m，加上两端跳线总长度不超过100米。超过百米，采用光纤收发器远距离延伸。
• 强弱电分离：网线与动力电缆分开敷设，保持间距，降低电磁干扰。
• 点位布设（档案库房参考DA/T101—2024）：传感器距离外墙、外窗≥0.5m，安装高度与密集架中部齐平，避开空调出风口、加湿器风口。100㎡以内库房至少布设2个监测点位。

4.3 上电调试完整步骤

1. 硬件接线：网线一端接变送器RJ45口，另一端接入PoE交换机端口；
2. IP搜寻：使用厂商配套搜索工具，扫描局域网内所有变送器，查看出厂默认IP；
3. IP规划与修改：按照项目网络规划，修改为同网段静态IP，记录IP地址、设备点位对照表，做好文档归档； 工程建议：项目统一规划静态IP，不使用DHCP自动分配，防止IP变动造成设备离线。
4. 平台接入：在动环/档案监控平台，添加Modbus TCP设备，填入IP、端口502，配置寄存器地址，读取温湿度、露点；
5. 参数配置：Web页面设置采集上报周期、温湿度上下限告警阈值，开启本地存储与断点续传；
6. 场景模拟测试：模拟网线断开，验证断网缓存；恢复网络，确认历史数据自动补传；模拟温湿度超限，验证平台告警、设备联动；
7. 72小时试运行，观察曲线，排查偶发掉线、数据漂移问题。

五、RS485总线与RJ45以太网温湿度变送器对比表

对比项	RS485 Modbus RTU	RJ45以太网 Modbus TCP
网络拓扑	手拉手总线拓扑，单点故障全线瘫痪	星型独立组网，单台故障互不影响
寻址方式	总线从站地址（1~247），容易地址冲突	独立静态IP，无地址冲突问题
供电布线	信号线、电源线分开两套线缆	PoE单网线同时供电+传输数据
网关需求	必须串口服务器做协议转换	免网关，直接接入局域网
远程运维	无法远程诊断，故障必须现场排查	ping、Web页面远程调试诊断
节点上限	单总线最多32台，扩容需要新增总线	无硬件节点上限，交换机端口扩容即可
数据缓存	大多无本地存储，断网丢失数据	工业型号支持本地缓存、断点续传
适用场景	小型点位集中，预算有限简易监测	大中型档案馆、机房、配电室、特藏库房

六、选型与组网避坑指南

1. 选型不要只看精度，重点确认功能 工业场景优先选择支持Modbus TCP、PoE供电、本地数据缓存、断点续传的变送器；档案、文物库房项目，确认产品支持第三方计量送检，满足验收计量证书要求。密集架内部监测选用分体探头式变送器。
2. 网络隔离，VLAN划分是容易忽略的关键点 不要直接把监测设备接入办公局域网。建议单独划分VLAN，隔离监控流量，防止办公网络广播风暴导致传感器断连，提升整套系统稳定性。交换机推荐选用工业PoE交换机，支持宽温、防雷。
3. 不要盲目否定RS485，按需选型 RS485总线方案并非完全淘汰。如果是小型档案室，点位少、集中布置、预算有限，对监测连续性要求一般，RS485依然是低成本方案。但大中型、多库房分布式、验收标准严格项目，优先RJ45以太网TCP/IP方案。
4. 文档留存，做好IP点位台账 项目实施过程，保存IP分配表、网络拓扑图、点位对照表，方便后期运维、故障排查、项目验收。

七、落地案例：100㎡档案库房八防项目改造

某档案馆新建100㎡纸质档案库房，需要搭建八防十防一体化环境监控系统，要求温湿度连续记录，联动恒湿消毒净化一体机，满足DA/T规范验收。 项目方案选用4台PoE RJ45以太网温湿度变送器，2台壁挂监测库房空间，2台分体探头伸入密集架内部。采用工业PoE交换机，独立VLAN组网，接入档案十防一体化平台。

• 优势：任意传感器网线故障，其余点位正常采集；
• 断网测试验证：网络断开期间变送器本地存储数据，网络恢复自动补传；
• 联动逻辑：温湿度超出1424℃、4560%RH阈值，平台自动启停恒湿净化一体机，实现闭环调控。 整套系统上线后，7×24小时稳定采集，无需人工巡检抄表，历史曲线完整，一次性顺利通过档案主管部门验收。

八、总结

RS485总线温湿度采集方案，受限于串行总线拓扑，单点故障全网失效、依赖网关、运维难度高，在大中型分布式高等级监测项目中，架构层面存在难以根除的风险。

基于TCP/IP协议的RJ45以太网温湿度变送器，依托成熟的局域网技术，星型独立组网、PoE一线部署、免网关接入、远程运维、断网缓存，完美解决RS485总线的工程痛点。在智慧档案馆八防十防一体化、机房动环、配电室辅助监控等对数据连续性、可追溯性有强制要求的项目中，已经成为主流优选方案。

系统集成工程师在方案设计阶段，不能只对比单品硬件采购价格，要综合评估布线、调试、售后、故障带来的安全与验收风险，根据项目规模、现场条件合理选择RS485或RJ45以太网方案。
