档案环境设备协议开发：恒湿消毒净化一体机寄存器模型与报文交互逻辑

物联网 · 智慧档案馆 · 环境监控 · 盛世宏博

做恒湿消毒净化一体机的RS485接入，绕不开一个核心问题：Modbus寄存器怎么设计好。寄存器表是设备与平台之间的"接口契约"——设计得清晰合理，平台采集与控制就顺；设计得混乱，后面调试、扩展、维护全是坑。本文从平台数据交互的实际需求出发，梳理一套恒湿净化一体机的Modbus寄存器设计思路，包括数据分类、地址分配、读写权限、数据缩放几个关键决策。





恒湿消毒净化一体机

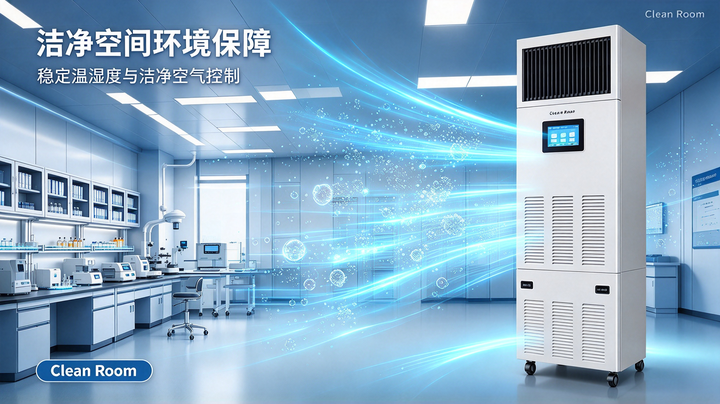

图1：恒湿消毒净化一体机

一、寄存器分类的整体原则

Modbus有四种数据类型：线圈（0x，读写布尔）、离散输入（1x，只读布尔）、保持寄存器（4x，读写16位）、输入寄存器（3x，只读16位）。设计寄存器表时，先把一体机的所有数据点按"读还是写"、"布尔还是数值"分好类：

• 只读状态量（运行/停机/故障）→ 离散输入（1x）或输入寄存器（3x）；
• 只读测量值（当前温湿度、风速）→ 输入寄存器（3x）；
• 可写设定值（目标湿度、目标温度、模式）→ 保持寄存器（4x）；
• 可写开关量（启停、手动加湿/除湿）→ 线圈（0x）。

这样分类的好处是平台采集时职责清晰：读数据用03/04功能码，写控制用06/16功能码，不会出现"要写的点只能读"这种尴尬。

二、地址空间规划

地址分配要预留扩展空间。建议把寄存器表按功能段划分地址区间，而不是一个点一个点紧挨着排。比如：



地址区间	类型	内容
0x0000–0x000F	线圈	启停、手动加湿、手动除湿等控制
0x0100–0x010F	离散输入	运行/故障/缺水/滤网堵塞等状态
0x0200–0x020F	输入寄存器	当前温度、当前湿度等测量值
0x0300–0x030F	保持寄存器	目标温度、目标湿度、运行模式等设定
0x0400–0x040F	保持寄存器	设备参数、波特率、地址等配置



每个功能段之间留空地址，未来加新功能时不用整体搬移，平台侧也容易按段批量读取。

三、数据缩放与单位

Modbus寄存器是16位整数，没有浮点。温湿度这种带小数的量，要约定缩放倍数。比如湿度25.5%在寄存器里存255（放大10倍），温度23.5℃存235。文档里必须写清每个寄存器的缩放因子、单位、字节序。否则平台开发者拿到235这个值，不知道是235℃还是23.5℃还是23.5°F，调试时要反复试。

温度是有符号数（可能出现负值），要用int16；湿度是0–100%的正数，用uint16即可。这些细节写进文档，平台侧按定义解析，避免字节序与符号错误。





Modbus寄存器数据交互模型

图2：Modbus寄存器数据交互模型

四、故障码与状态字设计

故障信息不能只给一个"故障/正常"布尔位，要把具体故障编码成寄存器值。比如故障字寄存器：bit0=缺水、bit1=滤网堵塞、bit2=风机故障、bit3=传感器故障……平台读到故障字后，按位解析就能知道具体故障，直接推送给运维人员。这样运维不用跑到现场才知道是缺水还是滤网堵了。

状态字同理：bit0=运行、bit1=加湿中、bit2=除湿中、bit3=净化中、bit4=消毒中。平台用一个寄存器就能还原设备当前在做什么，而不是靠多个布尔位拼。

五、读写权限与安全

不是所有寄存器都该让平台写。设备地址、波特率这类配置寄存器，应该只允许本地面板修改，或者写时要先解锁（写一个解锁字），避免平台误操作把总线搞挂。运行参数（目标湿度、模式）可以开放写。这种分级权限在文档里写清楚，平台侧就知道哪些能写、哪些只读。

另外，写控制指令时建议带"确认位"——比如远程开机，要先写目标值、再写一个触发位，避免平台误发指令导致设备突然动作。这些都是工程上从实际事故里总结出来的经验。

六、结语

Modbus寄存器设计看起来是小事，实则是设备固件与平台之间的接口工程。按数据类型分类、按功能段规划地址、约定缩放与单位、用状态字和故障位表达复杂状态、分级控制读写权限——做到这几点，一体机的RS485接入就会干净利落。一份写得好的寄存器表，能让集成方一周完成对接；写得乱的表，调试两个月还在猜协议。





档案环境数据监控大屏

图3：基于Modbus接入的环境数据监控大屏
