一、故障背景
某银行分行机房改造项目,部署36台POE供电以太网温湿度变送器,覆盖主机房、配电间、UPS室、电池室四个区域。交换机采用两台24口POE交换机(每台实际接入18台)。系统上线后运行正常,但约三周后,运维反馈:电池室区域的6台变送器频繁离线重启,间隔从几小时到十几分钟不等,其他区域正常。
这不是设备质量问题——同一批次的其他30台运行稳定。问题出在POE供电链路上。

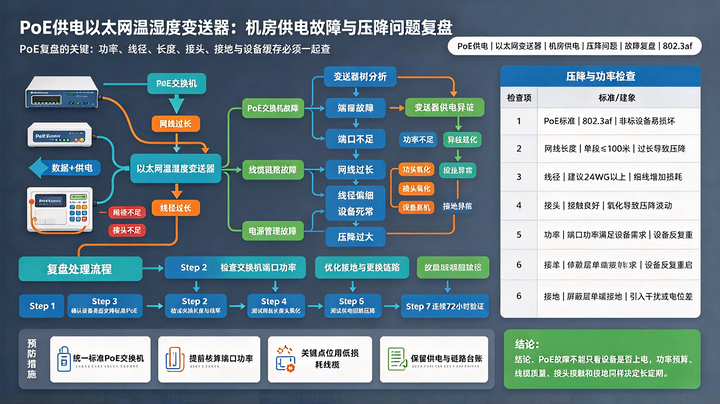

以太网温湿度传感器拓展图
二、POE供电基础与功率预算
2.1 POE标准速查
温湿度变送器功耗:通常2~5W(含传感器、MCU、以太网PHY),802.3af完全够用。
2.2 交换机POE功率预算
关键概念: 交换机总POE功率预算 ≠ 端口数 × 单端口最大功率 示例:24口POE交换机,标称"POE总功率370W" 理论:24 × 15.4W = 369.6W ≈ 370W 实际:需预留余量,建议单台交换机接入设备总功耗 ≤ 总预算的80% 本次项目: 交换机型号:24口 802.3af,总预算370W 单台变送器功耗:约3.5W 理论可接:370W ÷ 3.5W ≈ 105台 实际接入:18台/台交换机 功率余量充足 → 排除交换机功率不足 复制

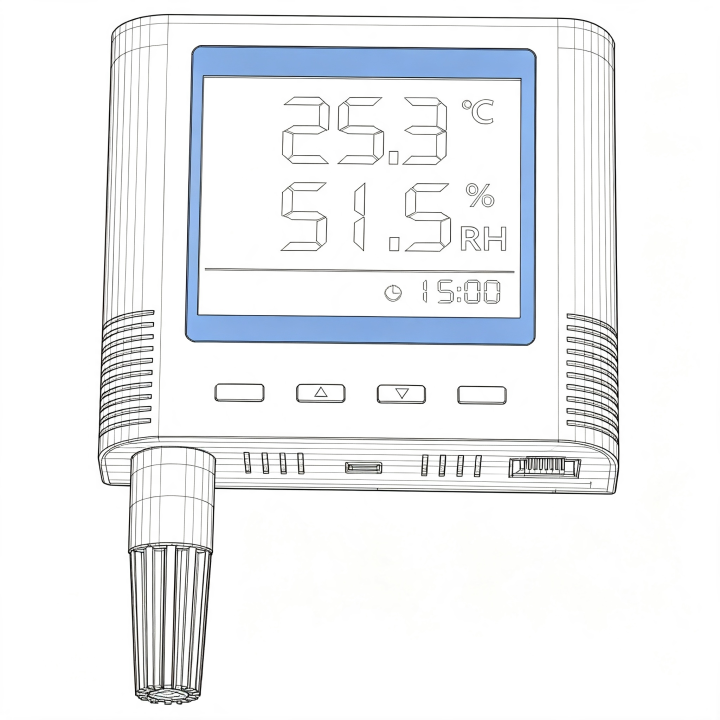

POE供电温湿度传感器
三、故障排查过程
3.1 初步排查
关键发现:电池室6台变送器分布在最远端(65~85米),且部分线路使用CAT5e而非CAT6。
3.2 压降计算
POE供电压降公式: 压降 ΔV = I × R × 2(往返双线) 其中: I = 工作电流 R = 单根导线电阻(Ω/米) 变送器参数: 工作电压:48V 功耗:3.5W 工作电流:I = 3.5W ÷ 48V ≈ 0.073A CAT5e线缆(24AWG): 单根电阻:约0.084Ω/米 85米双线电阻:0.084 × 85 × 2 = 14.28Ω 压降:0.073A × 14.28Ω ≈ 1.04V CAT6线缆(23AWG): 单根电阻:约0.066Ω/米 85米双线电阻:0.066 × 85 × 2 = 11.22Ω 压降:0.073A × 11.22Ω ≈ 0.82V 看似压降不大?问题在于: 1. POE供电初始电压并非恒定48V,满载时可能降至44~45V 2. 线路上还有其他损耗(接头氧化、弯折损耗) 3. 变送器内部DC-DC降压电路有最低输入电压限制(通常36V) 4. 多台设备同时启动时浪涌电流叠加 实际测量: 交换机端:44.2V 85米末端:35.8V → 低于变送器最低工作电压36V → 反复重启 复制
3.3 深入根因
根因链条: 电池室线路距离远(65~85米) ↓ 部分使用CAT5e(线径细、电阻大) ↓ 加上接头损耗、交换机满载电压下降 ↓ 末端电压跌至35~36V ↓ 变送器DC-DC无法正常工作 ↓ 设备反复重启(每次重启又产生浪涌电流) ↓ 同交换机其他端口受影响(总功率波动) ↓ 更多端口进入保护状态 复制
四、解决方案
4.1 短期应急
措施1:更换高规格线缆 将电池室6条线路从CAT5e更换为CAT6(23AWG) 效果:末端电压从35.8V提升至38.5V → 勉强可用 措施2:启用POE+模式 交换机支持802.3at,将对应端口强制设为POE+ 输出功率从15.4W提升至30W → 初始电压更高 效果:末端电压进一步提升至40.2V → 稳定运行 措施3:缩短线路 将交换机位置从机房入口移至电池室门口 线路距离从85米缩短至35米 效果:末端电压42.8V → 完全正常 复制
4.2 长期优化方案
4.3 交换机端配置优化
# Cisco交换机POE配置示例 ! 查看POE功率使用情况 show power inline ! 输出示例: ! Module Available Used Remaining ! 1 370.0 W 62.3 W 307.7 W ! 强制端口为POE+模式(即使设备只请求af) interface GigabitEthernet0/15 description Sensor-BatteryRoom-01 power inline port priority high power inline port max 30000 ! 强制30W ! 设置POE功率告警阈值 power inline threshold 80 ! 开启POE故障日志 logging event power-inline-status 复制
五、POE部署设计规范
5.1 线缆选型规范
5.2 距离-功率矩阵
不同距离下POE供电建议: 距离 ≤ 30米:任意CAT5e以上线缆,802.3af即可 距离 30~50米:CAT6线缆,802.3af 距离 50~80米:CAT6线缆,802.3at(POE+) 距离 80~100米:CAT6a线缆,802.3at 距离 > 100米:POE延长器或本地供电 ⚠️ 注意:以上基于单台设备3.5W。若设备功耗更高,距离需相应缩短。 复制
5.3 交换机选型规范
选型公式: 所需POE总功率 = Σ(单设备功耗 × 1.2) × 设备数量 × 1.3(余量系数) 示例:36台变送器,单台3.5W = 3.5W × 1.2 × 36 × 1.3 = 4.2W × 36 × 1.3 = 151.2W × 1.3 = 196.56W → 选择总POE功率≥250W的交换机 → 每台交换机接入≤24台(实际建议≤18台,留余量) 复制
六、常见POE故障速查
七、典型坑
-
忽略线径差异:CAT5和CAT5e线径不同,混用导致部分点位压降过大。解决:统一使用CAT6及以上。
-
交换机POE功率虚标:标称370W但实际只有320W可用。解决:按80%计算可用功率。
-
多设备同时启动浪涌:36台同时上电,启动电流叠加导致交换机过流保护。解决:配置端口延迟启动(错开5~10秒)。
-
水晶头质量差:劣质水晶头接触电阻大,额外压降2~3V。解决:使用原厂/品牌水晶头,打线规范。
-
T568A/B混用:部分线路A标准、部分B标准,导致串扰和额外损耗。解决:全项目统一T568B。
-
忽略环境温度影响:高温环境下线缆电阻增大(铜电阻温度系数0.004/℃)。解决:高温区域选用更大线径。
-
POE延长器级联过多:两级延长器后末端电压仅剩28V。解决:最多一级,或改用光纤方案。
-
未测试满载电压:空载测48V以为没问题,满载后跌至42V。解决:满载状态下测量末端电压。
-
被动POE交换机不协商:直接输出48V,设备不支持直接烧坏。解决:确认设备支持被动POE再使用。
-
忽略网线弯折损耗:90度急弯导致局部阻抗突变。解决:弯曲半径≥4倍线缆直径。
八、小结
POE供电以太网温湿度变送器的部署,供电故障80%以上集中在线路压降和功率预算不足两个问题上。压降的本质是"线损=电流×电阻×距离",解决路径只有三条:减少距离(就近部署交换机)、减小电阻(用更粗的线)、减小电流(降低设备功耗或提高电压)。规范做法:统一CAT6线缆、距离≤80米、交换机预留30%功率余量、满载测试末端电压≥40V。做好这四点,POE供电故障可以从"反复出现"降到"几乎为零"。
