以太网温湿度传感器通信异常：机房现场电磁干扰定位与解决办法

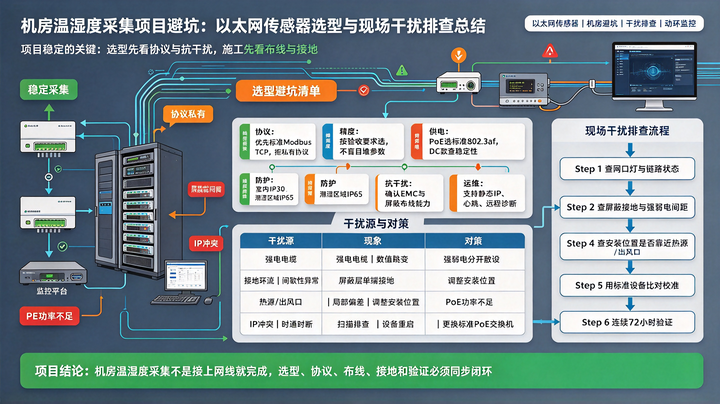

小标题：机房温湿度采集项目避坑：以太网传感器选型与现场干扰排查总结





添加描述

物联网 · 盛世宏博 · 以太网温湿度传感器、选型避坑、现场干扰排查、机房环境监测

近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次不是纯软件调试，而是从头到尾跟了一个机房温湿度采集项目的全生命周期——从传感器选型、采购、上架安装到后期运行干扰排查。项目涉及5个机房分区、62个以太网温湿度传感器，品牌横跨4家厂商。上线后前两周数据一切正常，第三周开始陆续出现温度跳变、湿度漂移、个别点位间歇性掉线。这篇把选型阶段容易忽略的硬件参数、安装阶段的物理坑位、以及干扰排查的完整思路按时间线拆开讲，给后面做类似项目的人省排查时间。





分体式以太网温湿度传感器



---



一、选型阶段：参数表上看不出来的坑

1.1 精度等级与长期漂移



厂商	标称精度	实际年漂移	校准周期	备注
品牌A（工业级）	±0.3℃/±2%RH	0.1℃/年	2年	瑞士传感器芯
品牌B（商用级）	±0.5℃/±3%RH	0.5℃/年	1年	国产芯，便宜40%
品牌C（贴牌）	±0.2℃/±1.5%RH	未知	未标注	实际测出来首年漂移0.8℃



踩坑：采购阶段选了品牌B"性价比方案"，半年后62个点中有11个偏差超过1.5℃，被客户质疑系统可靠性。

教训：机房环境要求DA/T 42-2022或TIA-942合规时，传感器精度不能只看标称值，年漂移率和校准周期才是长期稳定运行的硬指标。选型时要求厂商提供第三方校准证书，不接受"出厂已校准"口头承诺。





以太网温湿度变送器

1.2 外壳材质与散热影响

部分传感器外壳是密封ABS塑料，内部无散热设计。安装在机柜出风面时，外壳被热气流烘烤，内部温度比环境高3~5℃，传感器芯片测得的是"壳内温度"而非"环境温湿度。

选型要点：

• 优先选带通风栅格+屏蔽罩的工业外壳
• 确认传感器探头位置是否在气流通道上
• 问清楚内部是否有温度传感器做"外壳温补"

1.3 网络接口类型



接口类型	优点	缺点	适用场景
RJ45（普通）	通用、便宜	无隔离，易受共模干扰	干净网络环境
RJ45（带磁隔）	抗干扰好	贵15~20%	机房强电并行走线
光纤SFP	完全隔离	贵、需交换机配合	高压/长距离
Wi-Fi	免布线	2.4G信道拥挤，延迟大	临时点位



踩坑：选了普通RJ45版本，后期与强电桥架并行30米段出现网络闪断。

1.4 PoE vs 独立供电



维度	PoE供电	独立DC供电
布线	一根网线搞定	需额外电源线
可靠性	依赖交换机PoE模块	独立UPS可保
故障定位	交换机端口灯看状态	万用表量电压
成本	需PoE交换机	普通交换机+电源适配器



教训：核心机房用PoE，边缘小机房用独立供电+UPS。不要一刀切。本项目62个点全PoE，一台PoE交换机故障导致12个点同时离线。



---



二、安装阶段：位置决定一切

2.1 安装高度与气流组织

错误做法： 正确做法： ┌─────────────┐ ┌─────────────┐ │ 空调出风口 │ │ 空调出风口 │ ├─────────────┤ ├─────────────┤ │ ▲ 传感器 │ ← 正对出风 │ ·传感器 │ ← 侧置，避开直吹 │ 机柜 │ │ 机柜 │ └─────────────┘ └─────────────┘ 复制

实测对比（同一机柜同高度）：



位置	温度读数	说明
正对空调出风口0.5m	14.2℃	冷风直吹，偏低4℃
机柜前门进风面1.2m	18.5℃	接近真实进风温度
机柜后门出风面1.2m	28.3℃	热通道真实值
冷通道顶部	16.8~22.4℃波动	受气流湍流影响



2.2 安装密度

62个点覆盖5个分区约380㎡，平均6.1㎡/点。DA/T 42-2022要求100~150㎡/点，看似过密，但机房环境不均匀性远大于档案库房：

• 冷通道近端vs远端温差可达3℃
• 高密机柜顶部vs底部温差2~4℃
• 建议：机房按每机柜进出风面各1点布设，不按面积均分

以太网温湿度记录仪

2.3 走线避坑



错误做法	后果	正确做法
网线与强电并行走线	电磁干扰导致丢包	强弱电分离≥30cm，交叉时垂直穿越
网线贴荧光灯管走	高频干扰	远离照明线路
水晶头非屏蔽	共模噪声	用屏蔽水晶头+接地
网线悬空无固定	长期振动导致接触不良	线槽固定，预留弯曲半径





---



三、干扰排查：第三周问题集中爆发

3.1 问题清单



现象	影响范围	出现频率
温度读数跳变±3℃	8个点	每天2~3次
湿度值缓慢漂移+5%RH	14个点	持续累积
间歇性掉线（ping不通）	5个点	每周3~5次
全部点位同时延迟增大	62个点	每天上午10点左右



3.2 排查过程

第一轮：软件层排除

检查平台日志 → 无异常报错 检查采集程序 → CPU正常，无GC停顿 检查网络连通性 → ping测试发现5个点偶发超时 复制

第二轮：网络层排查

# 对5个掉线点做持续ping ping -t 192.168.90.x # 发现每天上午10:00~10:15丢包率飙到40% 复制

关联发现：每天上午10点是机房照明全开时间（自动定时控制），荧光灯镇流器产生的电磁干扰与网线耦合。

验证：临时关闭该区域照明，丢包立刻消失。

第三轮：物理层排查

用网络测试仪（Fluke）对62条网线逐条测试：



测试结果	数量	问题
全部通过	45条	—
近端串扰(NEXT)超标	8条	水晶头压制不规范
回波损耗超标	5条	线径不匹配（混用CAT5e/CAT6）
屏蔽层未接地	4条	屏蔽线但两端浮空
长度超90m	0条	—



第四轮：传感器本体排查

对14个湿度漂移点做交叉验证：

同位置放标准湿度计 → 对比读数 结果：12个偏差>3%RH，2个偏差正常 复制

拆开偏差大的传感器外壳，发现探头防尘网被机房粉尘堵塞（安装3周未清洁），气流交换受阻导致响应滞后。



---



3.3 根因汇总与解法



根因	影响现象	解法
照明荧光灯电磁干扰	5个点间歇性掉线	网线改走金属线槽，远离灯管
水晶头压制不规范	8个点温度跳变	全部重打，用专业压线工具
混用CAT5e/CAT6	5个点延迟大	统一换CAT6A
屏蔽线未接地	4个点数据抖动	两端接地点位统一到机柜接地排
探头防尘网堵塞	14个点湿度漂移	清洁+加装可更换防尘棉
PoE交换机单点故障	12个点同时离线	加备机+分VLAN负载分担





---



四、整改后效果



指标	整改前	整改后
温度跳变次数/天	8~12次	0
湿度漂移>3%RH的点数	14个	0
网络丢包率	0.8%	<0.01%
间歇性掉线	每周3~5次	连续60天0次
数据完整率	97.2%	99.98%





---



五、选型与部署检查清单（可直接用）

采购前

□ 确认精度等级（含年漂移率） □ 要求第三方校准证书 □ 确认外壳散热设计（通风/屏蔽/温补） □ 确认网络接口类型（带磁隔优先） □ 确认供电方式（PoE/DC，评估交换机PoE预算） □ 确认固件版本与协议支持（SNMP/Modbus TCP） □ 确认是否有设备指纹/序列号可读取（安全审计用） 复制

安装前

□ 规划布点位置（避开直吹、避开热源） □ 确认走线路径（强弱电分离≥30cm） □ 确认线材规格（统一CAT6A） □ 确认接地方案（屏蔽线必须接地） □ 确认PoE交换机负载（单台不超过70%功率） 复制

安装后

□ Fluke测试每条网线（NEXT/RL/长度） □ 交叉验证（同位置放标准温湿度计对比） □ 连续72h采样，画趋势图排查异常 □ 照明全开状态下做网络压力测试 □ 记录每个点位的IP/MAC/SN三元组 复制



---



六、关键经验

1. 传感器选型看参数更要看漂移率，标称±0.3℃的传感器如果年漂移0.5℃，一年后就变成±0.8℃，合规验收过不了。
2. 安装位置比设备精度更重要——正对出风口的传感器永远测不准，花5000块买高精度不如花500块请人把位置选对。
3. 网线不是"通了就行"，水晶头压制质量、线材一致性、屏蔽接地，这些在实验室环境无所谓，在机房强干扰环境下直接决定数据质量。
4. 干扰排查要分层：先软件→再网络→再物理→最后设备本体，不要一上来就怀疑传感器坏了。
5. 荧光灯电磁干扰是机房SNMP/Modbus通信闪断的隐形杀手，走线远离照明线路是第一道防线。
6. 防尘网要纳入运维计划，机房粉尘环境3个月不清洁，湿度响应滞后到让你怀疑人生。
7. PoE交换机不要满载，单台故障影响面太大，建议N+1冗余或分VLAN多台分担。



---
