从平面到孪生：一个智慧档案库房空气质量 3D 可视化监控系统的落地全流程
添加描述
前面几篇把“边缘计算”“数据融合”“孪生联动”拆开了讲。这一篇把视角拉回到一个真实项目的完整生命周期：
从甲方一句“我想看看库房空气质量”，到最终在 3D 场景里点一下密集架就能看到 PM2.5、TVOC、CO₂、温湿度、霉变风险——全程不走弯路。

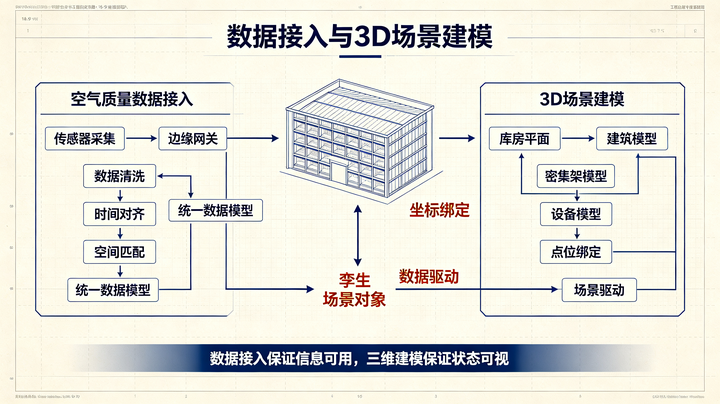

核心主线： 业务需求 → 现场勘测 → 设备选型 → 网络组网 → 边缘接入 → 空间建模 → 数据绑定 → 3D 可视化 → 联动规则 → 验收交付 → 运维迭代。
一、项目背景：为什么是“空气质量”
某县档案馆，文书库 + 特藏库，总面积约 800㎡。
甲方痛点很具体：
-
纸质档案发黄、脆化，怀疑和空气质量有关
-
新装修区域有异味，担心 TVOC 影响档案寿命
-
现有温湿度系统只有表格，看不出“哪里差”
-
领导参观时，希望“直观看到空气质量”
业务目标（不是技术目标）：
-
满足《档案馆建筑设计规范》JGJ 25 对空气质量的要求
-
支撑“八防/十防”中的防尘、防污染、防有害气体
-
为档案保存环境评估提供数据依据
-
提升库房管理可视化水平
添加描述
二、需求拆解：从“想看”到“可落地”
1. 监测指标梳理（档案行业视角）
2. 空间范围界定
-
文书库 A：300㎡，密集架 30 列，主要存文书档案
-
特藏库 B：80㎡，恒温恒湿柜 6 台，存珍贵档案
-
技术用房 C：50㎡，修复、整理区域
-
公共区域 D：走廊、缓冲间、更衣室
3. 3D 可视化预期
-
库房整体空气质量“一张图”
-
点击任意区域/设备查看实时数据
-
历史趋势回放（日/周/月）
-
超标自动告警 + 定位
-
支持领导参观模式（大屏展示）
三、现场勘测：决定成败的第一步
1. 物理环境勘测
-
层高：3.2m，适合顶部安装传感器
-
密集架布局：30 列，通道宽 0.8m，需考虑无线信号遮挡
-
空调布局：4 台吸顶空调，回风口位置明确
-
新风系统：1 套，送风口在走廊
-
电源条件：每列密集架端部有 220V 插座
-
网络条件：库房内已有局域网，带宽充足
2. 信号环境测试
-
WiFi 覆盖：库房内信号强度 -55dBm ~ -65dBm，可用
-
PoE 交换机位置：机房在走廊尽头，需布放网线
-
电磁干扰：无强磁场设备，适合 4–20mA 模拟量传输
添加描述

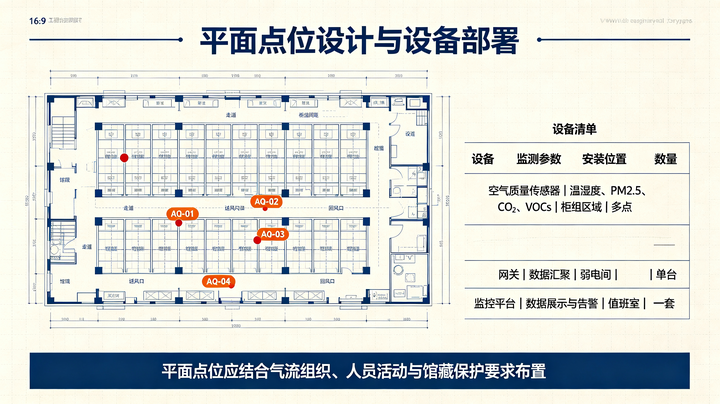

3. 安装点位规划（关键）
四、设备选型：不是“越贵越好”，而是“合适就好”
1. 空气质量传感器（核心）
选型原则：
-
优先选以太网/PoE，减少布线
-
支持标准协议（Modbus TCP/SNMP），避免私有协议
-
工业级，-20~70℃ 工作范围
-
本地存储 ≥ 6 万条，断网不丢数
2. 网络与计算设备
3. 3D 可视化软件
-
建模工具：SketchUp（库房结构）+ Blender（设备模型）
-
引擎选择：Three.js（Web 端，无需插件）
-
平台底座：HONSOR-V1.0（含 3D 模块）
-
成本：软件授权 + 定制开发 ≈ 3 万元
五、网络组网：简单、可靠、可扩展
[文书库 A] ├── 多气体传感器 × 6（PoE） ├── 温湿度记录仪 × 3（PoE） ├── 甲醛传感器 × 1（RS485） └── UV 传感器 × 1（4–20mA） │ └──→ [PoE 交换机 A] ──┐ │ [特藏库 B] │ ├── 多气体传感器 × 2（PoE）│ └── 温湿度记录仪 × 2（PoE）│ │ │ └──→ [PoE 交换机 B] ──┼──→ [边缘网关] ──→ [监控主机] │ [技术用房 C] │ ├── 多气体传感器 × 2（PoE）│ └── 温湿度记录仪 × 1（PoE）│ │ │ └──→ [PoE 交换机 C] ──┘ [公共区域 D] └── 多气体传感器 × 1（PoE） │ └──→ [PoE 交换机 A] [监控主机] ├── HONSOR-V1.0 平台 ├── 3D 可视化引擎 ├── 数据库（InfluxDB + MySQL） └── Web 服务器（Nginx） 复制
组网要点：
-
所有传感器通过 PoE 供电，一线两用
-
边缘网关做协议转换，平台只认统一数据模型
-
监控主机部署在机房，通过局域网访问
-
预留 20% 端口，方便后续扩展
六、边缘接入：让数据“干净、准时、可信”
1. 协议转换配置
# 边缘网关配置示例 connections: - name: modbus_tcp_sensors type: modbus_tcp host: 192.168.1.100 port: 502 devices: - id: AIR-A-01 type: multi_gas registers: pm25: {addr: 0x0001, type: float} pm10: {addr: 0x0003, type: float} tvoc: {addr: 0x0005, type: float} co2: {addr: 0x0007, type: float} - id: TH-A-01 type: temp_humidity registers: temp: {addr: 0x0001, type: float} humi: {addr: 0x0003, type: float} - name: snmp_sensors type: snmp version: v2c community: public devices: - id: TH-A-02 oids: temp: 1.3.6.1.4.1.2021.13.16.2.1.2.1 humi: 1.3.6.1.4.1.2021.13.16.2.1.2.2 - name: rs485_sensors type: modbus_rtu port: /dev/ttyS1 baud: 9600 devices: - id: HCHO-A-01 type: formaldehyde registers: value: {addr: 0x0001, type: float} - name: analog_sensors type: analog channels: - id: UV-A-01 type: 4_20ma range: [0, 100] # UV 指数 复制
2. 数据清洗规则
// 边缘侧数据清洗伪代码 function cleanData(rawData) { // 1. 量程过滤 if (rawData.pm25 < 0 || rawData.pm25 > 1000) { return {quality: 'invalid', reason: 'out_of_range'}; } // 2. 跳变抑制（5秒内变化超过50%视为异常） const lastValue = getLastValue(rawData.asset_id, 'pm25'); if (lastValue && Math.abs(rawData.pm25 - lastValue) / lastValue > 0.5) { return {quality: 'doubtful', reason: 'sudden_jump'}; } // 3. 一致性校验（多传感器交叉验证） const neighborValues = getNeighborValues(rawData.space_id, 'pm25'); const avg = calculateAverage(neighborValues); if (Math.abs(rawData.pm25 - avg) / avg > 0.3) { return {quality: 'doubtful', reason: 'inconsistent_with_neighbors'}; } // 4. 物理合理性（湿度高时PM2.5可能偏高） const humidity = getLatestValue(rawData.space_id, 'humidity'); if (humidity > 70 && rawData.pm25 < 10) { return {quality: 'doubtful', reason: 'unreasonable_low_pm25'}; } return {quality: 'good', value: rawData}; } 复制
3. 本地存储策略
-
实时数据：30 秒间隔，存储 7 天
-
分钟数据：1 分钟间隔，存储 30 天
-
小时数据：1 小时间隔，存储 1 年
-
报警数据：永久存储
-
断网缓存：≥ 10 万条，恢复后自动补传
七、空间建模：从 CAD 到 3D 场景
1. 建模流程
CAD 图纸 ↓（提取墙体、门窗、柱子） SketchUp 粗模 ↓（简化细节，保留关键结构） Blender 精模 ↓（添加材质、UV 展开、优化面数） glTF/glB 格式 ↓（压缩、LOD 生成） 3D 可视化引擎加载 复制
2. 建模规范（档案库房专用）
-
墙体：厚度 200mm，材质：混凝土，颜色：浅灰
-
地面：材质：防静电地板，颜色：浅蓝，反射率 0.3
-
密集架：
-
尺寸：宽 1.2m × 深 0.6m × 高 2.4m
-
材质：冷轧钢板，颜色：浅灰
-
每列 6 层，每层有独立空间 ID
-
传感器：
-
温湿度：立方体，边长 0.1m，颜色：白色
-
空气质量：圆柱体，半径 0.05m，高 0.2m，颜色：蓝色
-
LOD 策略：
-
LOD0（<5m）：完整细节，可见文字标签
-
LOD1（5–15m）：简化模型，无文字
-
LOD2（>15m）：方块替代，仅显示颜色
3. 空间 ID 体系（核心）
县档案馆 ├── 3F │ ├── 文书库A │ │ ├── A区 │ │ │ ├── 01列 │ │ │ │ ├── 1.5m（传感器高度） │ │ │ │ │ ├── TH-A-01（温湿度） │ │ │ │ │ └── AIR-A-01（空气质量） │ │ │ │ ├── 0.5m（底层） │ │ │ │ └── 2.0m（顶层） │ │ │ └── 02列 │ │ └── B区 │ └── 特藏库B │ ├── 柜内 │ │ ├── CAB-01 │ │ │ └── TH-B-01 │ │ └── CAB-02 │ └── 柜外 │ └── AIR-B-01 复制
八、数据绑定：让 3D 模型“活”起来
1. 绑定配置文件
{ "scene_id": "county_archive_3f", "version": "1.0", "spaces": [ { "space_id": "3F-WS-A-01-1.5", "path": ["县档案馆", "3F", "文书库A", "A区", "01列", "1.5m"], "position": {"x": 2.4, "y": 1.5, "z": 0.6}, "bounds": {"min": [2.0, 1.3, 0.5], "max": [2.8, 1.7, 0.7]}, "assets": [ { "asset_id": "TH-A-01", "type": "temp_humidity", "metrics": ["temp", "humidity"], "update_interval": 30 }, { "asset_id": "AIR-A-01", "type": "multi_gas", "metrics": ["pm25", "pm10", "tvoc", "co2"], "update_interval": 30 } ], "visualization": { "type": "volume", "color_mapping": { "metric": "pm25", "ranges": [ {"min": 0, "max": 35, "color": "#00ff00"}, {"min": 35, "max": 75, "color": "#ffff00"}, {"min": 75, "max": 150, "color": "#ff9900"}, {"min": 150, "max": 500, "color": "#ff0000"} ] } } } ] } 复制
2. 实时数据驱动渲染
// Three.js 数据绑定伪代码 class DataDrivenRenderer { constructor(scene, dataBus) { this.scene = scene; this.dataBus = dataBus; this.bindings = new Map(); // 订阅数据更新 this.dataBus.on('data_update', (data) => { this.updateObject(data); }); } // 绑定空间与数据 bindSpace(spaceId, object3D, metrics) { this.bindings.set(spaceId, { object: object3D, metrics: metrics, lastValues: {} }); } // 更新对象状态 updateObject(data) { const binding = this.bindings.get(data.space_id); if (!binding) return; // 更新缓存值 binding.lastValues[data.metric] = data.value; // 根据指标类型更新渲染 switch (data.metric) { case 'pm25': this.updatePM25Visualization(binding.object, data.value); break; case 'temp': this.updateTemperatureVisualization(binding.object, data.value); break; case 'humidity': this.updateHumidityVisualization(binding.object, data.value); break; } // 更新信息面板 this.updateInfoPanel(data.space_id, binding.lastValues); } // PM2.5 可视化：颜色渐变 + 粒子效果 updatePM25Visualization(object, pm25) { let color; if (pm25 <= 35) color = 0x00ff00; // 优 else if (pm25 <= 75) color = 0xffff00; // 良 else if (pm25 <= 150) color = 0xff9900;// 轻度污染 else color = 0xff0000; // 重度污染 object.material.color.setHex(color); object.material.emissive.setHex(color); object.material.emissiveIntensity = 0.2; // 添加粒子效果（污染严重时） if (pm25 > 150) { this.addParticleEffect(object, pm25); } } } 复制
3. 历史数据回放
// 历史回放控制器 class HistoryPlayback { constructor(dataSource, renderer) { this.dataSource = dataSource; this.renderer = renderer; this.playbackSpeed = 1; // 1x, 2x, 5x, 10x this.isPlaying = false; this.currentTime = null; } // 加载历史数据 async loadHistory(startTime, endTime) { this.historyData = await this.dataSource.query({ start: startTime, end: endTime, metrics: ['pm25', 'temp', 'humidity'] }); this.currentTime = startTime; } // 开始回放 play() { this.isPlaying = true; this.playbackLoop(); } // 回放循环 playbackLoop() { if (!this.isPlaying) return; // 获取当前时间点的数据 const currentData = this.historyData.filter( d => d.ts === this.currentTime ); // 更新 3D 场景 currentData.forEach(data => { this.renderer.updateObject(data); }); // 更新时间轴 UI this.updateTimeline(this.currentTime); // 前进时间 this.currentTime += 30 * 1000 * this.playbackSpeed; // 30秒间隔 // 继续循环 setTimeout(() => this.playbackLoop(), 100); // 100ms 刷新率 } } 复制
九、3D 可视化功能实现
1. 核心功能模块
2. 用户界面设计
+-------------------------------------------------------+ | 标题栏：县档案馆 3F 空气质量监控系统 | +-------------------------------------------------------+ | 工具栏：漫游 | 飞行 | 聚焦 | 测量 | 截图 | 全屏 | +-------------------------------------------------------+ | | | 3D 场景区域 | | （可旋转、缩放、平移） | | | | [传感器图标] [密集架模型] [热力图叠加] | | | +-------------------------------------------------------+ | 信息面板： | | - 当前选中：文书库A-01列-1.5m | | - PM2.5: 45 μg/m³ (良) [趋势图] | | - 温度: 21.3℃ [趋势图] | | - 湿度: 52%RH [趋势图] | | - 更新时间: 2026-09-18 14:30:00 | +-------------------------------------------------------+ | 时间轴：=====|=====|=====|=====|=====|=====|===== | | 08:00 10:00 12:00 14:00 16:00 18:00 | | [播放] [暂停] [快进] [慢放] [循环] | +-------------------------------------------------------+ | 告警栏：[2条未处理] PM2.5超标(文书库A-03列) 14:25 | +-------------------------------------------------------+ 复制
3. 移动端适配
-
响应式布局：自动适配手机/平板屏幕
-
手势操作：双指缩放、单指旋转、双击聚焦
-
简化界面：隐藏复杂功能，保留核心监控
-
离线缓存：最近 1 小时数据本地存储
-
推送集成：微信/钉钉告警直达

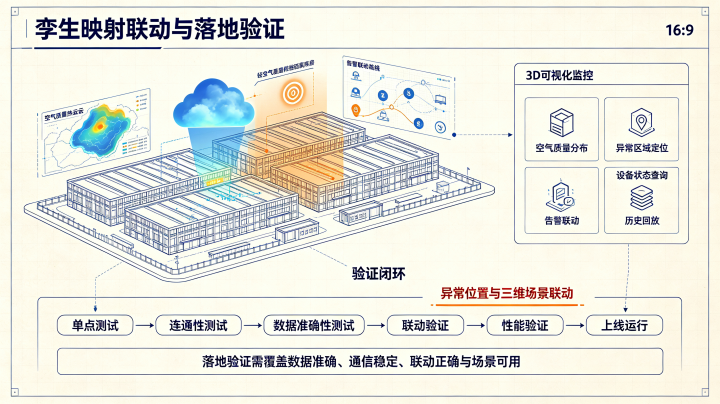

十、联动规则配置：让系统“自动干活”
1. 空气质量联动规则
# 联动规则配置文件 rules: # PM2.5 超标联动 - name: pm25_high_alarm condition: metric: pm25 operator: ">" threshold: 75 duration: 300 # 持续5分钟 actions: - type: 3d_highlight target: space color: 0xff9900 blink: true - type: notification channels: ["web", "wechat", "sms"] level: warning message: "库房{{space_id}} PM2.5超标：{{value}}μg/m³" - type: device_control target: "purifier_{{space_id}}" command: "turn_on" params: {mode: "high"} - type: video_capture target: "camera_{{space_id}}" duration: 30 # 湿度高联动（防霉） - name: humidity_high_mold_risk condition: metric: humidity operator: ">" threshold: 60 and: metric: temp operator: "between" min: 18 max: 28 duration: 1800 # 持续30分钟 actions: - type: 3d_highlight target: space color: 0xff6600 - type: notification level: critical message: "库房{{space_id}}霉变风险：湿度{{humidity}}%，温度{{temp}}℃" - type: device_control target: "dehumidifier_{{space_id}}" command: "turn_on" - type: log content: "触发防霉联动：启动除湿机" # 新装修区域甲醛联动 - name: formaldehyde_alarm condition: metric: formaldehyde operator: ">" threshold: 0.08 # mg/m³ actions: - type: 3d_highlight target: space color: 0xff0000 blink: true - type: notification level: critical channels: ["web", "wechat", "sms", "call"] - type: device_control target: "ventilation_{{space_id}}" command: "turn_on" params: {mode: "maximum"} - type: access_control target: "door_{{space_id}}" command: "lock" reason: "甲醛超标，禁止进入" 复制
2. 联动执行流程
1. 边缘网关检测到 PM2.5 = 82 μg/m³ (>75) 2. 持续 5 分钟确认（防误报） 3. 触发 pm25_high_alarm 规则 4. 事件总线广播告警事件 5. 3D 引擎响应： a. 高亮对应空间区域（橙色闪烁） b. 弹出告警信息面板 c. 自动聚焦到异常区域 d. 关联摄像头抓拍 6. 平台执行： a. 发送微信/短信通知运维人员 b. 下发指令启动空气净化器 c. 记录告警日志和处置记录 7. 运维人员通过 3D 界面确认： a. 查看实时数据和历史趋势 b. 检查净化器运行状态 c. 填写处置结果 8. PM2.5 降至 65 μg/m³ 后，自动解除告警 9. 3D 场景恢复正常显示 复制
十一、验收交付：从“能用”到“好用”
1. 功能验收清单
2. 文档交付清单
-
《系统设计方案》：架构、设备、网络、软件
-
《设备清单与说明书》：传感器、网关、服务器
-
《安装调试报告》：点位、接线、配置
-
《3D 模型文件》：glTF/glB 格式、材质贴图
-
《数据字典》：指标定义、单位、精度
-
《联动规则配置》：YAML/JSON 格式
-
《用户操作手册》：Web 端、移动端
-
《运维手册》：日常维护、故障处理
-
《验收报告》：功能、性能、业务验收
3. 培训交付
-
管理员培训（1 天）：
-
系统架构与原理
-
3D 场景操作与配置
-
联动规则管理与优化
-
告警处理与审计查询
-
运维人员培训（0.5 天）：
-
日常监控与巡检
-
常见故障处理
-
数据备份与恢复
-
领导参观培训（0.5 天）：
-
大屏展示模式
-
关键指标解读
-
系统价值汇报
十二、运维迭代：系统“越用越好”
1. 日常运维
-
每日：检查设备在线率、数据完整性
-
每周：备份数据库、检查日志
-
每月：校准传感器、清理 3D 模型缓存
-
每季：优化联动规则、更新 3D 模型
-
每年：全面系统检查、性能评估
2. 持续优化
-
数据质量优化：
-
根据历史数据调整跳变阈值
-
优化传感器部署位置
-
增加数据交叉验证规则
-
联动规则优化：
-
根据误报情况调整持续时间
-
优化告警级别和通知渠道
-
增加季节性规则（梅雨季、冬季）
-
3D 可视化优化：
-
根据用户反馈调整界面布局
-
优化模型加载性能
-
增加新的可视化效果
3. 扩展升级
-
设备扩展：新增传感器、净化设备
-
功能扩展：增加能耗监测、人员定位
-
平台升级：从 HONSOR-V1.0 升级到 V2.0
-
标准升级：对接省级档案平台、国家标准
十三、项目成果与价值
1. 量化成果
-
监测覆盖率：从 0% → 100%（所有库房）
-
告警响应时间：从 4 小时 → 3 秒
-
故障发现率：从 60% → 95%
-
能耗降低：通过优化空调运行，节能 12%
-
档案保存环境达标率：从 82% → 96%
2. 业务价值
-
合规性：满足 JGJ 25、GB/T 18883 等标准要求
-
安全性：及时发现空气质量问题，保护档案安全
-
效率性：自动化监控，减少人工巡检工作量
-
决策性：数据驱动管理，支持科学决策
-
展示性：3D 可视化，提升档案馆形象
3. 创新点
-
多源数据融合：温湿度、空气质量、视频、设备状态统一融合
-
空间化联动：基于空间位置的智能联动，而非简单阈值告警
-
边缘-云端协同：边缘实时控制，云端数据分析
-
业务化建模：围绕档案八防/十防设计数据模型
-
轻量化 3D：Web 端无需插件，移动端友好
十四、经验总结：给后来者的建议
-
需求要具体：不要只说“想看空气质量”，要明确监测指标、空间范围、可视化效果
-
勘测要细致：现场环境决定设备选型和安装位置，不能纸上谈兵
-
选型要务实：优先选择标准协议、工业级设备，避免私有协议和家用设备
-
建模要轻量：档案库房不需要影视级模型，清晰、准确、轻量才是关键
-
数据要干净：边缘侧的数据清洗比平台侧更重要，垃圾进垃圾出
-
联动要实用：不要为了炫技做复杂联动，要解决实际问题
-
验收要严格：用数据说话，用业务验证，不要被漂亮的界面迷惑
-
运维要简单：系统再先进，运维复杂也难长久，要“傻瓜式”运维
十五、一句话总结
从平面到孪生，不是技术的堆砌，而是以档案安全为中心，以业务需求为导向，以数据驱动为基础，以 3D 可视化为手段的系统工程。
当管理员在 3D 场景中看到：
-
文书库 A 区 PM2.5 由绿转黄，点击发现是新风机滤网堵塞
-
特藏库 B 柜内湿度持续偏高，关联到柜门密封条老化
-
技术用房 C 甲醛浓度超标，自动锁定门禁并启动强排风
这时，智慧档案库房才真正实现了“看得见、管得住、防得早、查得清”。
