实验室洁净度辅助监控：以太网温湿度设备如何助力实验室安全等级


1
在生物安全实验室（P2/P3）、GMP洁净车间、PCR扩增区及理化分析实验室中，洁净度（悬浮粒子数）是核心指标，但温湿度往往是影响洁净度、设备稳定性与生物安全性的“隐形变量”。
以太网温湿度设备（RJ45 + PoE + Modbus TCP/SNMP）凭借高精度、实时联网、本地存储、协议开放的特性，不仅是环境记录仪，更是实验室安全等级（Biosafety Level, BSL）与质量体系（GMP/GLP）的关键辅助防线。


2
本文聚焦“辅助监控”定位，解析温湿度数据如何参与洁净度控制、合规审计与安全联动。
一、为什么温湿度是洁净度与安全的“先行指标”
1. 温湿度对洁净度的直接影响

影响维度
机理
风险后果
相对湿度（核心）​
湿度>65% → 真菌/细菌繁殖加速；湿度<40% → 静电吸附微粒增加
悬浮粒子数超标，洁净度降级
温度​
温度波动>±2℃ → 空气对流紊乱，局部涡流增加粒子沉降难度
气流组织破坏，A级区单向流失效
温湿耦合​
高温高湿 → 高效过滤器（HEPA）阻力增加，风机能耗上升，换气次数下降
洁净度维持成本上升，系统稳定性下降


3
2. 对实验室安全的深层影响
  • 生物安全：P3实验室高温高湿可能导致病毒/细菌存活时间延长；低温干燥可能导致气溶胶静电吸附，增加人员暴露风险。
  • 样本安全：PCR实验室湿度波动可能导致试剂吸潮失效；细胞培养室温湿度失控直接导致细胞死亡。
  • 设备安全：洁净区内的精密天平、液相色谱仪对温湿度敏感，漂移会导致数据偏差甚至设备故障。
  • 合规风险：GMP/GLP要求温湿度数据“可追溯、不可篡改、审计留痕”，传统人工记录无法满足。
💡 核心逻辑：洁净度（粒子计数）是“结果”，温湿度是“过程变量”。实时监控温湿度，就是监控洁净度的“因”，实现从“事后检测”到“过程预警”的转变。
二、以太网温湿度设备的“辅助监控”价值
相比传统指针式温湿度计或RS485总线设备，以太网设备的独特价值在于“联网化、智能化、合规化”。
1. 实时数据：从“滞后记录”到“即时干预”
  • 采样频率：支持1–300秒可调（洁净区建议≤60秒），远高于人工巡检（2–4次/天）。
  • 数据粒度：不仅记录当前值，还记录最大值、最小值、平均值、标准差，用于评估环境稳定性。

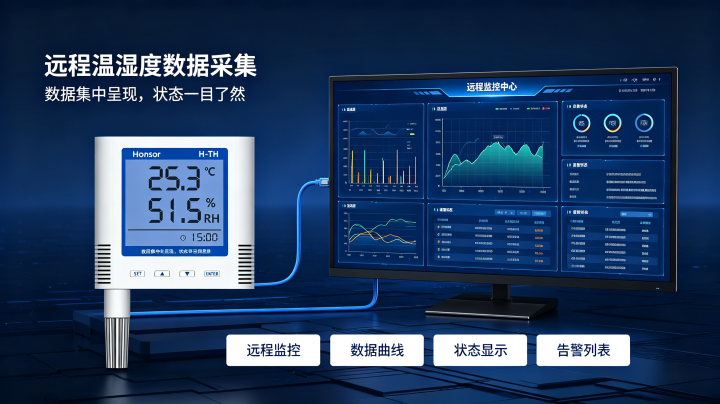

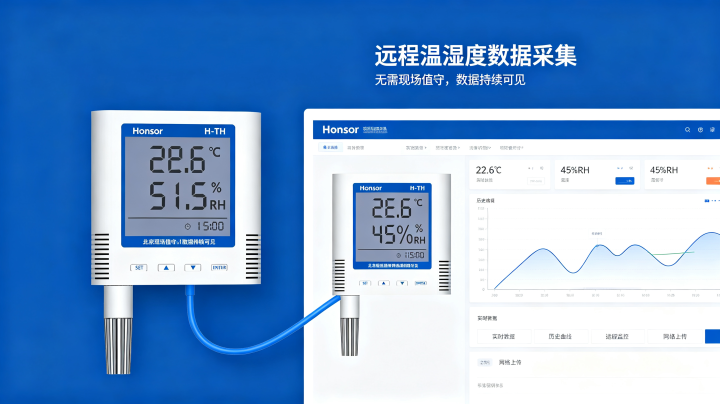

  • 远程查看：通过Web界面、手机App（MQTT上云）实时查看各区域温湿度，无需进入洁净区。
2. 协议开放：融入实验室控制系统
  • Modbus TCP：接入洁净空调（AHU）控制系统，作为PID调节的输入参数（如湿度>60% → 提高除湿阀开度）。
  • SNMP：接入实验室NMS（Zabbix/PRTG），与粒子计数器、压差传感器统一监控，实现“环境数据融合”。
  • MQTT：上传腾讯云IoT/私有云，实现跨地域多实验室数据集中管理（适合集团化药企/疾控系统）。
3. 本地存储：合规审计的“铁证”
  • 断网续传：内置≥6万条环形存储，网络中断时自动缓存，恢复后补传，确保数据链完整（GMP关键要求）。
  • 时间戳固化：每条数据带硬件RTC时间戳，不可篡改（优于软件时间戳）。
  • 审计追踪：记录参数修改日志（谁、何时、修改了什么），满足FDA 21 CFR Part 11电子记录要求。
4. 联动控制：从“监测”到“控制”
  • 告警联动：温湿度超限 → 触发本地声光报警器 + 远程平台告警（短信/微信）。
  • 设备联动：高温 → 自动启动备用空调；高湿 → 联动开启除湿机；低湿 → 联动加湿器。
  • 安全联锁：P3实验室缓冲间温湿度异常 → 禁止排风机关闭，防止负压失效（需与安全控制系统集成）。
三、典型实验室场景部署实战
场景1：PCR实验室（基因扩增）
风险点：试剂污染、气溶胶扩散、温湿度影响扩增效率。
部署方案：
  • 试剂准备区：安装1台以太网温湿度变送器（精度±0.3℃/±2%RH），监测试剂储存环境。
  • 标本制备区：安装1台带分体探头的设备，探头伸入生物安全柜内，监测操作面微环境。
  • 扩增区/产物分析区：各安装1台，重点监测仪表面温湿度，防止冷凝水影响电路。 联动逻辑：
  • 任一区湿度>65% → 触发告警，联动开启除湿机，同时禁止人员进入（通过门禁系统联动）。
  • 温度波动>±1℃/30分钟 → 告警，提示检查空调系统。
场景2：生物安全实验室（P2/P3）
风险点：病原微生物存活、气溶胶泄漏、负压失效。
部署方案：
  • 核心工作区（BSL-3）：安装2台设备（冗余），1台探头置于操作台面，1台置于回风口，监测梯度温差。
  • 缓冲间：安装1台，监测压差辅助参数（温湿度影响空气密度，间接影响压差）。
  • 防护服更换间：安装1台，监测人员舒适区环境。 合规要求：
  • 数据通过SNMP接入实验室生物安全管理系统，与门禁、视频监控联动。
  • 启用本地存储+审计追踪，满足《生物安全实验室建筑技术规范》（GB 50346）要求。
场景3：GMP洁净车间（A/B级区）
风险点：洁净度超标、产品污染、审计合规。
部署方案：
  • A级区（灌装线）：安装带不锈钢外壳的以太网温湿度传感器（IP65，易清洁），探头置于单向流保护范围内。
  • B级区（背景区）：每50㎡安装1台，均匀分布。
  • C/D级区：每100㎡安装1台。 数据应用：
  • 温湿度数据自动生成趋势报告，作为洁净度验证（Validation）的附件。
  • 与粒子计数器数据叠加分析，建立“温湿度-粒子数”关联模型，优化空调系统运行参数。
四、选型与配置关键指标（实验室专用）
1. 设备选型核查表

指标
要求
理由
精度等级​
温度±0.3℃/±0.5℃，湿度±2%RH/±3%RH
满足GMP/GLP对监测设备精度的要求
防护等级​
IP65（洁净区），IP54（一般区）
防尘防水，易清洁，防止污染
材质​
304不锈钢外壳（A/B级区）
耐腐蚀，可擦拭消毒（酒精/过氧化氢）
安装方式​
壁挂/吸顶/磁吸（不占用操作台面）
避免干扰实验操作
协议支持​
Modbus TCP + SNMP + MQTT
兼容洁净空调系统、NMS、云平台
本地存储​
≥6万条，断网续传
合规审计必备
校准​
支持现场校准偏移（Offset），提供校准证书
确保数据准确性，满足计量要求
认证​
CE、FCC、计量器具型式批准（CPA，中国）
合规准入

2. 配置示例（YAML格式）
device: model: ETH-TH-Lab-Grade serial: LAB2026-001 location: "PCR-Lab-Preparation-Room" install_date: 2026-09-17 network: ip: 192.168.20.21 vlan: 20 # 洁净区专用VLAN protocols: - modbus_tcp: {port: 502, unit_id: 1} - snmp: {version: v3, user: audit_user, auth: SHA, priv: AES} - mqtt: {broker: tcp://iot.tencentcloud.com:1883, topic: lab/pcr/prep} sampling: interval: 30s # 30秒采样一次 average_window: 5 # 5点滑动平均 storage: capacity: 100000 # 10万条存储 auto_upload: true audit_trail: true # 启用审计追踪 alarms: temp: {high: 25.0, low: 18.0, hysteresis: 0.5} humi: {high: 60.0, low: 40.0, hysteresis: 2.0} calibration: temp_offset: -0.2 # 校准偏移量（需记录校准证书编号） humi_offset: +1.5 last_cal: 2026-08-01 next_cal: 2027-08-01
五、数据应用：从“监控”到“质量洞察”
1. 合规报表自动化
  • GMP日报/月报：自动生成温湿度趋势图、超限统计、设备运行时间，直接导入QA系统。
  • 审计追踪报告：导出参数修改日志、用户登录日志，满足FDA/EMA审计要求。
  • 验证报告附件：洁净度验证时，提供温湿度作为“环境背景数据”，证明测试条件合规。
2. 风险预警模型
  • 趋势预警：连续3小时湿度呈上升趋势（即使未超限）→ 提示检查除湿系统。
  • 相关性分析：温湿度数据与粒子计数器数据关联，建立“湿度每升高5%，粒子数增加X%”的经验模型。
  • 设备健康度：通过温湿度波动幅度，判断空调系统过滤器堵塞情况（波动增大提示阻力增加）。
3. 能效优化
  • 联动节能：根据温湿度实际值，动态调节空调风机频率（如夜间低负荷时降频）。
  • 历史分析：统计不同季节温湿度变化规律，优化空调系统预设参数，降低能耗。
六、常见误区与规避
  1. “重粒子、轻温湿”：只关注粒子计数，忽略温湿度对粒子的影响。 规避：将温湿度纳入洁净度监控体系，作为关键辅助参数。
  2. “精度过剩”：盲目追求±0.1℃精度，增加成本。 规避：根据实验室等级选型（A级区±0.3℃，B/C级区±0.5℃足够）。
  3. “安装位置随意”：探头安装在回风口或空调直吹处。 规避：A级区探头置于工作面上方30cm，避开气流死角和干扰源。
  4. “数据孤岛”：温湿度系统独立运行，不与空调/门禁联动。 规避：通过Modbus TCP/SNMP开放协议，融入实验室BMS/EMS系统。
  5. “忽视校准”：设备投入使用后从未校准。 规避：建立年度校准计划，使用经计量院认证的基准仪现场校准，记录偏移量。
七、小结：温湿度是实验室安全的“晴雨表”
在实验室洁净度监控体系中，以太网温湿度设备不是“配角”，而是“安全等级的守护者”：
它通过实时数据捕捉环境微变，通过协议开放融入控制系统，通过本地存储满足合规审计，通过联动控制防范安全风险。
对于追求高安全等级（BSL-3/P3）和高合规标准（GMP/GLP）的实验室而言，部署一套支持以太网联网、带本地存储、精度可靠的温湿度监控系统，是构建“全过程、可追溯、智能化”环境控制体系的必选项，而非“可选项”。
