档案最怕受潮发霉？一套温湿度监控系统全部搞定

档案馆温湿度智能监控系统解决方案





添加图片注释，不超过 140 字（可选）

一、项目概述

1.1 项目背景

档案作为不可再生的重要文化资源与政务资料，库房储存环境直接决定纸质档案、电子档案、文物档案的保存寿命。温湿度异常是造成档案霉变、虫蛀、纸张老化、字迹褪色、胶片损坏的核心因素。根据《档案馆建筑设计规范》（JGJ 25-2010）、《档案库房技术管理暂行规定》相关标准，纸质档案库房温度标准区间14℃～24℃，相对湿度标准区间45%RH～60%RH，且每日温湿度波动幅度需严格控制，杜绝大范围骤升骤降。

现阶段多数档案馆仍采用人工定时巡检、手工记录温湿度数据的管理模式，存在巡检间隔长、数据误差大、无法24小时不间断监测、异常发现滞后、无法联动调控设备、历史数据追溯困难等痛点。为解决以上问题，本方案依托物联网技术，搭建基于以太网组网的温湿度智能监控系统，实现档案库房、阅览室、资料室全区域环境数据自动采集、实时监控、超标告警、设备联动调节、数据自动存档分析，打造无人值守、智能化、标准化的档案环境管控体系，全方位保障档案存储安全。





添加图片注释，不超过 140 字（可选）

1.2 建设目标

• 精准监测：全覆盖档案馆库房、借阅室、整理室等区域，高精度实时采集温度、相对湿度数据，数据采集误差符合国家级档案管理标准；

• 智能告警：自定义温湿度上下限阈值，数据超标后通过现场声光、平台弹窗、短信、手机APP等多渠道同步告警；

• 自动调控：系统联动空调、除湿机、加湿器、新风系统等恒温恒湿设备，超标自动启停设备，将环境参数稳定控制在合规区间；

• 数据溯源：全天候自动存储监测数据，支持数据查询、报表导出、曲线分析，满足档案监管部门审计、核查需求；

• 集中管理：搭建一体化监控平台，单平台管控所有区域传感器及配套设备，适配多库房统一运维，降低人工管理成本。





添加图片注释，不超过 140 字（可选）

1.3 设计依据

• 《档案馆建筑设计规范》（JGJ25-2010）

• 《档案库房技术管理暂行规定》

• 《智能建筑设计标准》（GB 50314-2015）

• 《信息技术 传感器网络 通用技术规范》（GB/T 30269-2013）

• 《民用建筑电气设计标准》（GB 51348-2019）

二、总体设计方案

2.1 设计原则

• 合规性：系统参数、管控标准、设备部署方式完全匹配国家档案馆相关规范，满足档案八防（防潮、防高温、防虫、防霉、防尘、防光、防盗、防火）建设要求；

• 稳定性：采用工业级以太网温湿度传感器，抗电磁干扰、防尘防潮，适配库房长期不间断运行场景，设备平均无故障运行时长≥30000小时；

• 易用性：平台界面简洁直观，操作门槛低，支持电脑端、手机端双端访问，适配档案管理人员日常操作；

• 扩展性：模块化架构设计，支持后期新增库房、新增传感器、拓展空气质量、漏水、烟雾等监测子系统；

• 安全性：数据加密传输与存储，分级权限管理，防止数据篡改、泄露，保障环境数据与平台运行安全。

添加图片注释，不超过 140 字（可选）

2.2 系统整体架构

本系统采用三层物联网架构，分别为感知层、传输层、应用控制层，全程依托以太网有线组网，布线稳定、传输延迟低、无信号盲区，适配档案馆密闭库房环境：

2.2.1 感知层

核心设备为以太网POE温湿度传感器，作为系统数据采集终端，均匀部署在档案库房、阅览区、整理区。主要负责实时采集区域内温度、湿度数据，按照设定频率上传至服务器。部署标准：普通库房每50㎡部署1台，大型连片库房每40㎡部署1台，货架密集区域增设测点，覆盖库房角落、中部、高层货架等易出现温湿度偏差的位置。

2.2.2 传输层

采用标准TCP/IP以太网协议传输，传感器支持POE网线供电，一根网线同时完成供电与数据传输，无需单独布设电源线。所有终端接入档案馆内部局域网，汇聚至核心交换机，数据加密上传至本地监控服务器，杜绝外网传输带来的安全风险。

2.2.3 应用控制层

由本地监控服务器、PC端监控软件、手机端小程序/APP、联动控制柜组成。管理人员可通过平台查看全域实时温湿度、历史曲线、设备状态；系统可自动下发指令，联动空调、除湿机等设备，实现环境自动化调控。

三、核心设备技术参数

3.1 以太网温湿度传感器（核心终端）

本项目选用工业级高精度POE以太网温湿度传感器，适配档案馆专用场景，具体参数如下：

• 供电方式：IEEE802.3af标准POE供电，支持直流12-24V备用供电；

• 测量范围：温度-20℃～60℃；湿度0～100%RH；

• 测量精度：温度±0.2℃；湿度±2%RH（25℃标准环境下）；

• 采集周期：1～60秒自定义可调，默认10秒/次；

• 通信方式：TCP/IP以太网，支持MODBUS-TCP协议，兼容主流动环平台；

• 防护等级：IP54，防尘防凝露，适配密闭潮湿库房；

• 附加功能：内置本地存储，断网离线缓存数据，联网后自动补传；自带状态指示灯；

• 安装方式：壁挂式安装，适配墙面、货架立柱安装场景。

3.2 辅助配套设备

• 声光报警器：壁挂安装于库房出入口，温湿度超标时发出高分贝蜂鸣+红光警示；

• 联动控制柜：支持多路继电器输出，可直接对接空调、除湿机、加湿器、新风系统，实现设备自动启停；

• 核心交换机：千兆网管交换机，负责所有传感器数据汇聚，保障数据传输稳定；

• 本地服务器：存储全域监测数据、运行监控软件，数据本地永久存储。

添加图片注释，不超过 140 字（可选）

四、系统核心功能

4.1 实时数据监测

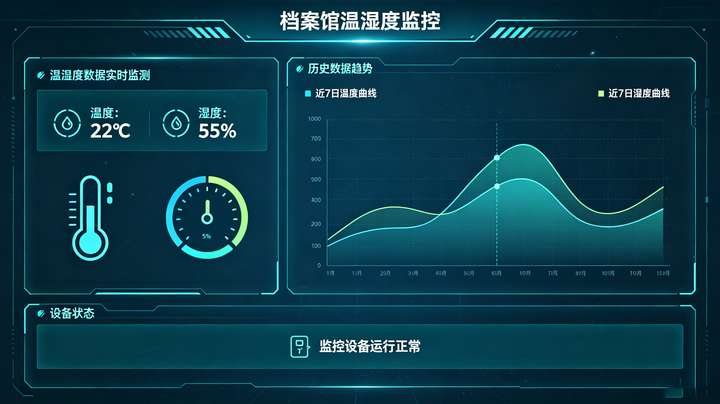

平台以数字、仪表盘、实时曲线三种形式，展示各个库房、各个测点的实时温湿度数据。支持分区管理，可按楼栋、楼层、库房分类检索，鼠标点击即可查看对应测点详细参数，管理人员可一键掌握全域环境状态。

4.2 阈值自定义与智能告警

系统默认载入档案库房标准阈值：温度14℃-24℃、湿度45%-60%RH，管理员可根据特殊档案（胶片档案、电子光盘档案）单独修改阈值。一旦数据超出设定范围，触发多级告警：

• 现场告警：声光报警器同步触发；

• 平台告警：PC端弹窗高亮提醒，标记异常库房及超标参数；

• 移动告警：手机APP/微信小程序推送消息、短信推送至负责人手机；

• 告警过滤：支持设置告警冷却时间，避免短时间内重复告警造成骚扰。

4.3 设备自动联动调控

系统预设联动逻辑，无需人工干预，全自动调节库房环境，核心联动策略：

• 高温触发：温度＞24℃，自动启动空调制冷；温度回落至20℃，自动关闭空调；温度＜14℃，启动空调制热；

• 高湿触发：湿度＞60%RH，自动启动除湿机；湿度降至55%RH，关闭除湿机；

• 低湿触发：湿度＜45%RH，自动启动加湿器；湿度升至50%RH，关闭加湿器；

• 特殊联动：温湿度长期异常时，联动新风系统置换室内空气，优化库房整体环境。

4.4 数据存储与报表分析

• 数据存储：系统24小时不间断采集存储数据，本地服务器永久保存，支持断网缓存补传；

• 曲线分析：可查询单日、周、月、年度温湿度变化曲线，直观分析环境波动规律；

• 报表导出：一键生成日报、月报、年报，支持Excel/PDF格式导出，包含极值、平均值、超标记录，用于日常台账存档及上级部门检查；

• 日志记录：完整记录设备启停、告警记录、人员操作记录、参数修改记录，全程可追溯。

4.5 设备集中管理

平台内置设备管理模块，支持所有传感器、控制柜、报警设备的新增、删除、参数修改、远程校准。管理人员可远程查看设备在线状态、供电状态、运行故障信息，快速定位故障点位，简化运维流程。同时设置分级权限，分为管理员、普通操作员，区分操作权限，保障系统安全。

4.6 断点续传功能

所有以太网传感器自带本地缓存芯片，局域网断网、服务器宕机时，设备依旧正常采集并缓存数据；网络恢复后自动批量补传离线期间所有数据，不会出现数据丢失、断层问题，保障数据完整性。

五、施工实施方案

5.1 施工前期准备

1. 现场勘测：统计档案馆库房数量、面积、布局，规划传感器安装点位、网线布线走向、设备机柜摆放位置；

2. 方案细化：根据勘测结果，出具点位分布图、布线施工图，同步对接甲方确认施工方案；

3. 物资备货：筹备传感器、网线、交换机、报警器、服务器等全套设备，提前完成设备出厂调试。

5.2 施工阶段（4个工作日）

1. 第一日：布线施工：按照施工图布设六类无氧铜网线，采用隐蔽式布线，贴合库房墙体、吊顶走线，避免破坏档案馆装修及档案存放环境；

2. 第二日：设备安装：完成所有温湿度传感器、声光报警器、联动控制柜的壁挂安装，接入局域网；

3. 第三日：系统部署：安装本地监控软件，完成服务器配置、设备IP录入、阈值设置、联动逻辑编程、账号权限分配；

4. 第四日：联调验收：全域设备联合调试，测试数据采集、告警功能、设备联动、报表导出功能，同步完成人员操作培训。

5.3 验收标准

• 所有传感器在线率100%，温湿度采集精度符合方案技术参数；

• 告警响应时间≤3秒，多渠道告警功能正常；

• 恒温恒湿设备联动启停精准，环境参数可稳定维持在国家标准区间；

• 数据存储完整，报表导出、曲线查询功能正常；

• 交付全套竣工资料：施工图、设备清单、产品合格证、操作手册。

六、售后与运维保障

6.1 质保服务

全套硬件设备提供2年免费质保，监控软件终身免费升级、免费维护；质保期内非人为损坏设备，免费更换、免费上门维修。

6.2 技术支持

• 7×24小时线上技术客服，实时解答系统操作、故障排查问题；

• 故障分级响应：普通故障线上30分钟内解决；硬件故障市区24小时内上门，县域48小时内上门；

• 每季度免费远程巡检系统运行状态，提前排查潜在故障。

6.3 人员培训

项目验收后，免费为甲方管理人员提供1-2场专项培训，内容包含：设备日常巡检、平台基础操作、阈值修改、报表导出、简单故障排查，确保工作人员独立完成日常管理工作。

七、方案优势总结

1. 组网稳定：采用以太网有线POE组网，相比无线LoRa、4G方案，无信号干扰、无断连风险，最适配密闭档案库房；

2. 数据精准：工业级高精度传感器，采集误差远低于行业标准，满足档案严苛存储要求；

3. 降本增效：替代人工巡检模式，24小时无人值守监控，大幅降低人工运维成本；

4. 合规溯源：标准化数据台账，完美适配档案主管部门各项检查、审计工作；

5. 拓展灵活：模块化架构，后期可无缝新增漏水监测、烟雾报警、气体浓度监测等子系统，升级智慧档案馆综合动环系统。
