食品仓储及冷链物流温湿度自动记录与监管系统方案
原标题：以太网温湿度记录仪技术方案

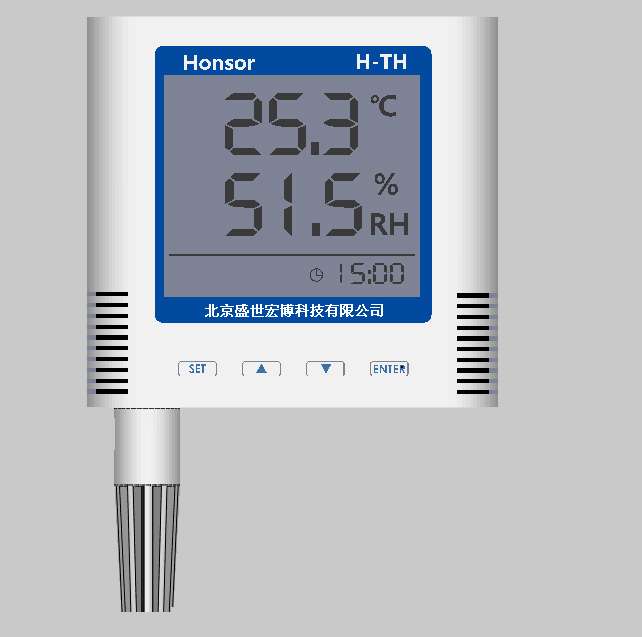

以太网温湿度记录仪突出功能：
1.以太网协议 支持 MODBUS TCP IP 协议、SNMP协议、UDP协议、RJ45信号输出。
2.可POE直接供电、可12/24vdc供电。
3.大屏显示。
4.可开关量信号输入信号采集。
5.可开关量信号输出控制。
6.可记录温湿度数据。
以太网温湿度记录仪
目录
1. 方案概述
2. 设计目标
3. 系统架构
4. 核心技术参数
5. 核心功能
6. 硬件设计方案
7. 软件平台方案
8. 部署实施方案
9. 典型应用场景
10. 方案优势
11. 设备清单（标配）
12. 售后与质保
一、方案概述
本方案采用工业级传感+以太网TCP/IP通信+本地/云端双存储架构，实现温湿度实时采集、网络远传、自动记录、超限告警与数据追溯。支持POE供电、Modbus TCP/SNMP等协议，适配机房、仓储、医药、实验室、冷链等多类场景，可满足无人值守运行与合规审计需求，兼顾稳定性、易用性与扩展性。
二、设计目标
1. 高精度采集：温度测量精度±0.2℃、湿度测量精度±2%RH，支持宽温范围稳定工作，满足各类精密环境监测需求。
2. 稳定传输：采用以太网有线传输模式，数据传输延迟≤3s，传输成功率≥99.9%，杜绝数据丢失或延迟卡顿。
3. 可靠存储：支持离线数据补录功能，本地存储容量可满足≥1年连续数据记录需求，保障数据完整性。
4. 智能告警：支持多条件、多渠道实时告警推送，可联动外部设备，及时响应异常环境变化。
5. 易部署运维：支持POE一线供电传数据，无需额外布线，可通过网页、管理平台实现远程配置与运维。
6. 合规可追溯：支持历史数据报表导出、曲线分析、操作日志留存，满足各类行业合规审计要求。
三、系统架构
系统采用分层架构设计，从上至下分为感知层、网络传输层、存储层、应用层，各层独立运行、无缝衔接，确保系统稳定性与可扩展性。
3.1 感知层
• 核心传感器：采用SHT35/SHT40工业级数字温湿度芯片，具备高精度、高稳定性、低功耗特性，自带出厂校准。
• 采集单元：由主控制器、信号调理模块、温漂补偿模块、数字滤波模块组成，可有效过滤干扰信号，提升采集精度。
• 扩展能力：支持多路探头扩展，可外接防水探针，同时兼容气压、露点、CO₂等多种环境参数采集模块，适配复杂场景需求。
3.2 网络传输层
• 接口规格：RJ45 10/100M自适应以太网接口，支持标准网线连接，传输距离可达100米。
• 通信协议：支持Modbus TCP、TCP/UDP、SNMP、HTTP/HTTPS等多种标准协议，兼容各类工业监控系统与物联网平台。
• 供电方式：支持标准POE（IEEE 802.3af/at）供电，也可选择DC 12V/24V直流供电，适配不同现场供电条件。
• 网络配置：支持静态IP、DHCP自动获取，支持跨网关、域名解析，可实现远程跨区域访问。
3.3 存储层
• 本地存储：内置Flash存储或外接SD卡，单设备可存储≥60万条温湿度记录，支持循环存储（满覆盖）或停止保护（满存后停止记录）两种模式。
• 云端/服务器存储：数据实时上传至云端或本地服务器，支持断点续传，历史数据永久归档，可随时查询调用。
• 数据保护：网络中断时，设备自动缓存数据，网络恢复后自动补传，确保数据不丢失、不遗漏。
3.4 应用层
• 访问终端：支持本地网页配置、PC监控软件、云平台、移动端H5/APP多终端访问，操作便捷。
• 核心功能：实现实时数据监控、历史数据查询、趋势曲线展示、报表导出、分级权限管理等功能，满足不同用户需求。
四、核心技术参数
以太网温湿度记录仪
五、核心功能
5.1 数据采集与记录
• 实时采集环境温湿度数据，支持露点、水汽压等衍生参数自动计算，数据采集精准、实时。
• 采集间隔可根据需求自定义设置（1s~24h），设备掉电后不丢失配置参数，重新上电后自动恢复运行。
• 本地循环存储或停止保护模式可选，满存后可手动导出数据或通过网络远程提取，操作便捷。
5.2 网络通信与远传
• 采用以太网有线传输，数据传输稳定可靠，支持多主机上报，可同时向多个监控平台推送数据。
• 兼容各类组态软件（如WinCC、组态王）、PLC、SCADA系统、机房动环监控系统，无缝对接现有工业体系。
• 支持MQTT协议，可快速对接各类企业物联网平台，实现设备集中管理与数据汇总分析。
5.3 告警管理
• 支持多条件告警：可设置温湿度上下限告警、变化率告警、设备离线告警，精准识别异常情况。
• 多渠道告警推送：本地声光告警（选配）、短信、邮件、平台弹窗、微信推送，确保相关人员及时知晓异常。
• 告警延时过滤功能：可设置告警延时时间，避免因环境瞬时波动导致的误报，提升告警准确性。
5.4 数据管理
• 支持历史数据多条件查询（按时间、设备、参数等），可展示趋势曲线，直观呈现环境变化规律。
• 支持Excel、PDF格式报表导出，报表包含采集时间、温湿度数据、告警信息等，可直接用于合规审计、数据统计。
• 操作日志、告警日志全程留痕，记录设备操作、参数修改、告警触发等所有行为，便于追溯与排查。
5.5 远程运维
• 支持网页端远程配置：可通过浏览器登录设备IP，完成IP设置、告警阈值调整、存储策略配置、传感器校准等操作。
• 支持批量管理：可通过监控平台对多台设备进行集中配置、固件升级、状态监测，减少现场运维工作量。
• 故障诊断功能：平台可实时监测设备运行状态，及时提示网络异常、传感器故障等问题，便于快速排查。
六、硬件设计方案
硬件采用工业级设计标准，兼顾稳定性、抗干扰性与易用性，可适应复杂工业与民用环境，长期运行免维护。
6.1 主控单元
采用32位工业级MCU，具备高实时性、低功耗、强抗干扰能力，支持多任务并行处理，确保数据采集、传输、存储同步高效运行，可适应-30℃~70℃宽温工作环境。
6.2 传感单元
选用SHT35/SHT40工业级数字温湿度传感器，自带出厂校准与温度补偿功能，长期稳定性优异，漂移量小，无需频繁校准，可直接输出数字信号，减少信号干扰与损耗。
6.3 通信单元
集成以太网PHY芯片与网络变压器，具备防雷、防静电、防浪涌功能，可有效抵御工业现场干扰，支持10/100M自适应传输，确保网线传输距离可达100米，稳定可靠。
6.4 存储单元
板载大容量Flash存储（标配≥8GB），支持外接SD卡扩展（最大支持32GB），采用掉电数据保护技术，确保设备断电后，已存储数据不丢失，满足长期数据留存需求。
6.5 电源单元
• 集成POE受电模块，支持标准POE供电，同时兼容DC 12V~24V宽压输入，适配不同现场供电条件。
• 采用隔离式电源设计，具备过压、过流、反接保护功能，可有效保护设备免受电源异常损坏。
• 可选配备用电池模块，断电后可继续工作2~8小时（根据电池容量），确保数据连续采集。
6.6 结构与防护
• 外壳采用ABS阻燃材料或金属外壳，防火、防摔、耐腐蚀，适应各类恶劣环境。
• 防水型设备采用密封设计，防护等级可达IP65，可用于户外、潮湿等环境；常规机型防护等级IP30，适用于室内机房、仓储等场景。
• 支持导轨、壁挂、吸顶、磁吸等多种安装方式，可根据现场空间灵活安装。
七、软件平台方案
软件平台采用分层设计，分为设备本地Web配置端、本地监控软件、云端管理平台，支持多终端访问，操作便捷，功能全面，可满足不同场景的管理需求。
7.1 设备本地Web配置端
无需安装额外软件，通过浏览器登录设备IP地址，即可进入配置界面，实现以下功能：IP地址配置、采集间隔设置、告警阈值调整、存储策略选择、传感器校准、实时数据查看、本地日志导出，操作简单，无需专业技术人员。
7.2 本地监控软件
适用于本地集中管理场景，安装在PC端，支持多台设备同时接入，核心功能包括：设备拓扑图展示、实时数据监控、历史数据查询、趋势曲线绘制、告警弹窗提示、数据备份与恢复、分级权限管理、报表自动生成与导出，可满足工业现场集中监控需求。
7.3 云平台
支持云端部署，可通过PC端、移动端H5/APP远程访问，核心功能包括：设备地图定位、分组管理、实时数据监测、历史数据追溯、趋势分析、告警推送、数据大屏展示、年度统计报告、合规报表生成，适用于跨区域、多站点集中管理场景。

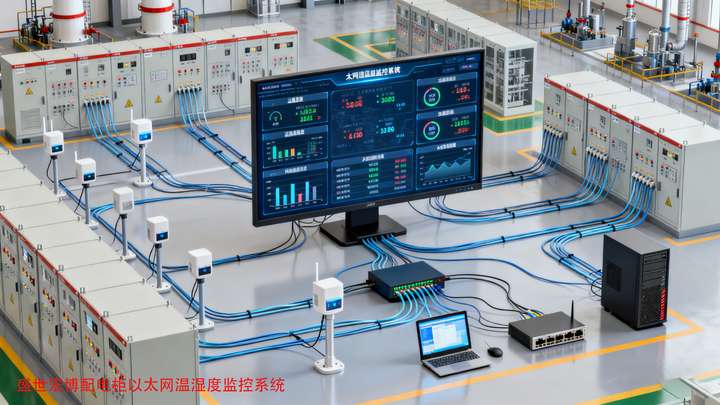

拓展图
7.4 协议对接
• Modbus TCP协议：可直接对接PLC、组态软件、SCADA系统，无缝融入现有工业监控体系。
• SNMP协议：支持对接机房动环监控系统，实现温湿度数据与机房其他设备数据的统一管理。
• MQTT/HTTP协议：可快速对接阿里云、腾讯云、华为云等企业物联网平台，实现设备云端管控与数据汇总分析。
八、部署实施方案
本方案部署流程简单，无需复杂施工，可快速完成设备安装、调试与上线，具体步骤如下：
8.1 点位规划
根据监测环境大小、布局，结合温湿度分布特点，均匀规划设备安装点位，避开风口、热源、阳光直射、空调出风口等区域，确保采集数据的准确性与代表性；多区域监测时，按区域划分点位，确保全覆盖。
8.2 布线施工
采用超五类或六类标准网线，按点位布局进行布线，网线长度不超过100米；POE供电场景下，无需额外布置电源线，通过网线实现供电与数据传输，降低施工成本；布线过程中做好线路固定与保护，避免线路破损、干扰。
8.3 设备安装
根据现场环境选择合适的安装方式（壁挂/吸顶/导轨），将设备固定牢固；连接网线（POE供电需连接POE交换机），确认接线无误后，接通电源，设备自动启动。
8.4 参数配置
通过浏览器登录设备本地Web配置端，完成IP地址分配（静态IP或DHCP）、采集间隔设置、告警阈值调整、存储模式选择、传感器校准等参数配置，保存后设备立即生效。
8.5 系统联调
启动本地监控软件或登录云平台，添加设备，验证数据上传是否正常；模拟温湿度异常，测试告警功能是否正常触发、推送；查询历史数据，验证数据存储与追溯功能；确保所有功能正常后，完成联调。
8.6 验收交付
组织相关人员进行功能验收，确认设备运行正常、数据采集精准、告警功能有效；开展操作培训，指导用户掌握设备配置、平台使用、日常维护等技能；移交设备清单、用户手册、调试报告等相关文档，完成交付。
九、典型应用场景
本方案适配多类场景，可满足不同行业的温湿度监测需求，典型应用场景如下：
9.1 数据中心机房
用于机柜内部、机房整体环境温湿度监控，实时监测环境变化，避免因温湿度异常导致服务器宕机、设备损坏，保障机房稳定运行。
9.2 医药冷链/仓库
满足GSP合规要求，对医药药品、疫苗、试剂等存储、运输过程中的温湿度进行全程记录与监控，确保药品质量，实现数据可追溯。
9.3 博物馆/档案馆
对文物、档案、古籍等存放环境进行恒湿恒温监测，防止因温湿度变化导致文物老化、霉变、损坏，保障文化遗产安全。
9.4 食品生鲜冷链
对食品、生鲜、冷链物流运输、仓储过程中的温湿度进行实时记录，确保食品新鲜度，规避食品安全风险，满足食品行业合规要求。
9.5 农业大棚/养殖
监测大棚内、养殖舍内的温湿度变化，为农作物种植、畜禽养殖提供环境数据支撑，辅助实现精准调控，提升产量与品质。
9.6 工业车间
对生产车间、无尘车间等工业环境的温湿度进行监控，确保生产工艺要求，提升产品质量，保障生产过程稳定。
十、方案优势
1. 布线极简：支持POE一线供电+数据传输，无需额外布置电源线，施工难度降低50%，节省施工成本与时间。
2. 高精度高稳定：采用工业级传感器与算法补偿技术，采集精度高，长期运行稳定性优异，无需频繁校准，降低运维成本。
3. 不掉线不丢数：离线缓存+断点续传机制，网络中断时数据本地缓存，恢复后自动补传，确保数据100%完整。
4. 兼容性强：支持多种标准通信协议，可无缝对接现有PLC、组态软件、动环系统、物联网平台，无需改造现有体系。
5. 易维护：支持远程配置、远程升级、批量管理，减少现场巡检工作量，降低运维成本，提升管理效率。
6. 合规性好：完整的数据记录、报表导出、日志留存功能，满足医药、食品、档案等行业的合规审计要求。
十一、设备清单（标配）
1. 以太网温湿度记录仪主机（含工业级传感器）
2. POE电源适配器或DC电源适配器（根据供电方式选择，可选）
3. 标准超五类网线（1米/3米，按需配置）
4. 安装配件（螺丝、支架等，适配不同安装方式）
5. 配置软件安装包、用户手册、调试指南
十二、售后与质保
• 质保期限：设备享受12~24个月免费质保（具体以合同约定为准），质保期内非人为损坏，免费维修或更换。
• 技术支持：提供7×24小时远程技术支持，解答设备配置、平台使用、故障排查等问题；必要时提供现场技术支持。
• 固件升级：终身提供免费固件升级服务，持续优化设备功能，适配新的应用场景与协议需求。
培训服务：提供免费操作培训，可上门培训或线上培训，确保用户掌握设备使用与维护技能。
