远距离监测场景下 POE + 光纤融合的温湿度变送器解决方案
POE 供电以太网温湿度变送器的技术创新与工程应用研究
图纸
摘要
POE（Power over Ethernet）供电以太网温湿度变送器通过融合 POE 供电技术与高精度传感模块，实现了 “电力传输 + 数据通信” 的一体化解决方案，有效破解了传统温湿度监测设备布线复杂、供电不稳定、维护成本高等行业痛点。本文首先剖析 POE 供电标准体系与变送器核心技术架构，随后通过实验测试量化其测量精度、供电稳定性、抗干扰性等关键性能指标，结合多行业应用案例验证其工程价值，最后指出当前技术瓶颈与优化方向。研究表明，该类变送器在测量精度（温度 ±0.1℃~±0.5℃、湿度 ±2% RH~±3% RH）、部署效率（施工周期缩短 40% 以上）、维护成本（降低 65%）等方面表现突出，可广泛适配数据中心、工业车间、冷链仓储等多场景环境监控需求，为物联网环境感知系统提供高可靠、高灵活的终端解决方案。
关键词：POE 供电；以太网；温湿度变送器；一体化监测；物联网
POE温湿度传感器
1 引言
1.1 研究背景
在工业自动化、智慧建筑、冷链物流、档案管理等领域，温湿度是影响生产质量、设备安全、资源保存的核心环境参数。传统温湿度监测设备主要采用 “DC24V 供电 + RS485 总线” 或 “电池供电 + 无线通信” 两种模式，存在显著技术局限：前者需单独铺设供电线路与数据线路，施工成本高、工期长，且后期维护难度大；后者受电池寿命限制，需频繁更换电源，同时无线信号易受电磁干扰，数据传输可靠性不足。
随着物联网技术的发展，对环境监测设备的部署灵活性、数据实时性、系统兼容性提出了更高要求。POE 技术作为以太网供电标准，通过单根以太网线同时实现电力供应与数据传输，遵循 IEEE 802.3af/at/bt 系列标准，无需额外部署供电线路，为温湿度变送器的技术升级提供了新路径。POE 供电以太网温湿度变送器将该技术与高精度传感模块、以太网通信模块深度集成，实现 “即插即用” 的部署模式，成为解决传统设备痛点的理想方案。
1.2 研究现状与意义
当前国内外对 POE 技术的研究主要集中在供电协议优化、功率提升等方面，而针对 POE 与温湿度变送器的融合应用研究相对零散，多侧重单一性能指标（如测量精度），缺乏对 “供电 - 通信 - 传感” 一体化特性的系统性分析，且针对特殊场景的适配性研究不足。本文通过拆解核心技术架构、开展多维度性能测试、分析典型应用案例，全面揭示 POE 供电以太网温湿度变送器的技术优势与工程价值，为产品研发升级、行业选型部署提供理论支撑与实践参考，对推动物联网环境监测系统的标准化、智能化发展具有重要意义。
2 核心技术架构与工作原理
2.1 POE 供电技术体系
POE 供电系统由 PSE（Power Sourcing Equipment，供电设备，如 POE 交换机）与 PD（Powered Device，受电设备，即变送器）组成，其核心是通过以太网线的空闲线对（4/5、7/8）或信号线对（1/2、3/6）同步传输电力与数据，二者互不干扰。
2.1.1 供电标准演进
目前主流 POE 标准包括：
• IEEE 802.3af：输出功率 15.4W，满足低功耗变送器需求；
• IEEE 802.3at：输出功率 30W，适配集成额外功能的高功率设备；
• IEEE 802.3bt：输出功率达 60W/90W，支持远距离、多模块扩展场景。
当前变送器因工作功耗仅 1~5W，多适配 IEEE 802.3af/at 双标准，可兼容绝大多数现有 POE 交换机。
2.1.2 供电工作流程
1. 设备检测：PSE 通过检测电阻、电容特性识别 PD 设备，确认其符合 POE 标准；
2. 供电协商：PSE 与 PD 完成功率需求协商后，逐步提升输出电压至 44~57V DC（典型值 48V）；
3. 稳定供电：PSE 持续输出稳定电压，同时监测 PD 工作状态，当设备断开连接时自动停止供电，保障系统安全；
4. 冗余切换：支持 POE 与 12/24VDC 独立供电的双模式自动切换，确保极端情况下监测不中断。
2.2 变送器核心硬件设计
POE 供电以太网温湿度变送器采用 “一体化集成” 设计理念，核心硬件包括 POE 受电模块、温湿度感知模块、以太网传输模块与控制单元，具体架构如图 1 所示（示意图）：
2.2.1 POE 受电模块
内置 PD 芯片，负责接收网线传输的高压直流电，转换为传感器工作所需的 3.3V/5V 低压电，同时集成过压、过流、短路保护功能，确保供电安全。该模块兼容 Cat5e/Cat6 标准网线，支持 100 米以内稳定供电，功率损耗≤3.2W（Cat6 线缆）。
2.2.2 温湿度感知模块
采用电容式湿度传感器与铂电阻（PT100/PT1000）温度传感器的组合方案：
• 温度测量：精度达 ±0.1℃~±0.5℃，工作温度范围可扩展至 - 40℃~85℃；
• 湿度测量：精度 ±2% RH~±3% RH（20%~80% RH 量程），响应速度≤2s；
• 信号处理：通过 PGA 可编程增益放大器与 16 位以上 ADC 模数转换器，将模拟信号转换为数字信号，经 MCU 校准滤波后输出，确保数据准确性。
POE温湿度记录仪
2.2.3 以太网传输模块
集成以太网控制器，支持 10/100M 以太网速率，遵循 TCP/IP 协议栈，应用层兼容 Modbus TCP、MQTT 等主流协议：
• Modbus TCP 协议：适配工业自动化系统，传输速率高、误码率低（≤10⁻⁶）；
• MQTT 协议：适配云平台远程监控，支持海量设备接入；
• 传输模式：采用 “主动上报 + 被动查询” 双模式，上报周期 10ms~1h 可调，满足不同场景实时性需求。
2.3 软件优化设计
2.3.1 低功耗控制
硬件层面选用低功耗芯片，优化电路布局；软件层面引入休眠唤醒机制，数据采集间隔较长时（如 60 秒），传感器自动进入休眠模式，仅保留核心模块低功耗运行，将工作功耗控制在 1~3W，适配 IEEE 802.3af 标准的功率冗余要求。
2.3.2 抗干扰算法
针对工业场景的电磁干扰问题，采用数字滤波与自适应校准算法：
• 电磁干扰抑制：通过电路屏蔽层与布线优化，减少电力传输对数据信号的干扰；
• 环境干扰适配：内置温漂补偿算法，抵消温度变化对湿度测量的影响，确保复杂环境下的数据稳定性。
3 性能测试与结果分析
为验证 POE 供电以太网温湿度变送器的实际性能，选取 3 款主流品牌（A、B、C）产品进行对比测试，测试环境包括标准实验室环境与模拟工业场景，测试设备涵盖标准温湿度校准仪（精度 ±0.05℃、±1% RH）、POE 交换机（支持 802.3at 标准）、网络分析仪、高低温试验箱。
3.1 核心性能指标测试
3.1.1 测量精度测试
将 3 款变送器与标准校准仪置于同一环境（温度 20℃±2℃，湿度 50% RH±5% RH），连续测试 24 小时，每 10 分钟记录一次数据。结果显示：
• A 品牌：温度精度 ±0.2℃，湿度精度 ±2% RH；
• B 品牌：温度精度 ±0.3℃，湿度精度 ±2.5% RH；
• C 品牌：温度精度 ±0.4℃，湿度精度 ±3% RH。
所有产品均满足工业级 ±0.5℃、±3% RH 的精度要求，其中 A 品牌表现最优。
3.1.2 供电稳定性测试
采用 Cat5e 线缆，分别在 0 米、50 米、100 米距离下测试供电状态与数据传输：
• 供电状态：3 款产品在 100 米距离内均无掉电现象，输出电压稳定在 44~57V DC；
• 数据传输：误码率均≤0.01%，通信延迟≤50ms，满足 7×24 小时连续监测需求。
3.1.3 环境适应性测试
将变送器置于高低温试验箱，温度从 - 40℃逐步升至 85℃，湿度保持 50% RH：
• A、B 品牌：在 - 40℃~85℃范围内正常工作，测量精度波动≤±0.1℃、±0.5% RH；
• C 品牌：在 - 30℃以下出现数据漂移，湿度精度波动≥±1% RH，环境适应性稍弱。
此外，所有产品防护等级均达 IP54 以上，可适配粉尘、潮湿等复杂环境。
3.2 部署效率与成本分析
对比传统 DC24V 供电 + RS485 总线方案与 POE 供电方案的部署指标：
数据来源：某市级档案馆改造项目实测数据。
3.3适用场合
基于 POE 技术的以太网温湿度变送器一体化设计与性能验证
POE 供电 + 以太网通信：温湿度监测设备的技术突破与工程实践
高精度 POE 以太网温湿度变送器的抗干扰设计与多场景适配研究
物联网环境下 POE 温湿度变送器的协议兼容与部署效率优化
POE 供电以太网温湿度变送器的低功耗架构与极端环境适应性分析
融合 Modbus TCP/MQTT 的 POE 温湿度变送器技术创新与云平台对接
POE 技术赋能温湿度监测：一体化变送器的核心原理与工程应用
工业级 POE 以太网温湿度变送器的性能测评与优化路径
远距离监测场景下 POE + 光纤融合的温湿度变送器解决方案
智能楼宇与数据中心：POE 供电温湿度变送器的联动控制应用
基于 IEEE 802.3af/at 标准的温湿度变送器 POE 供电系统设计
传统监测设备的替代升级：POE 以太网温湿度变送器的成本与效能分析
POE 温湿度变送器的边缘计算集成与异常数据预测算法研究
冷链仓储场景中 POE 供电以太网温湿度变送器的可靠性验证
以太网架构下 POE 温湿度变送器的标准化设计与行业适配
宽量程 POE 温湿度变送器的传感模块优化与环境适应性测试
4 典型应用场景
4.1 数据中心 / 机房
POE 部署适配现有摄像头布线系统，无需额外铺设电源线，避免破坏机房结构；双供电模式保障 7×24 小时稳定运行，多协议接入动环监控系统，支持大屏可视化巡检，满足数据中心对环境稳定性的严苛要求。

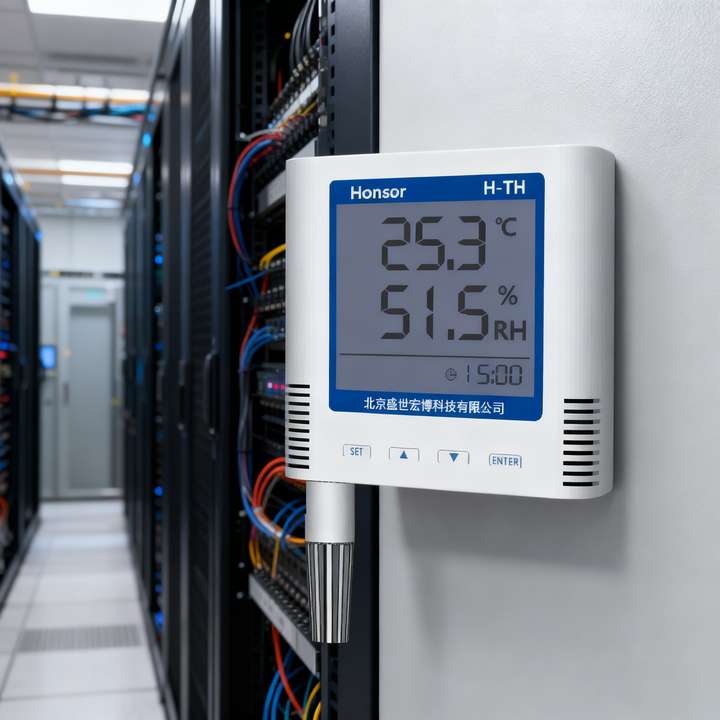

机房中的应用
4.2 智能制造车间
抗电磁干扰设计可抵御电机、变频器产生的电磁干扰，UDP 高频传输满足生产线实时监控需求；网线直连适配工业以太网架构，支持与 PLC、DCS 系统联动，实现温湿度异常时的自动调控，保障生产工艺稳定性。
4.3 冷链仓储 / 医药库房
高精度传感模块与双供电模式结合，确保温湿度数据连续采集不中断；Modbus TCP 协议对接冷链监控平台，超标时通过 SNMP 实时告警，符合医药 GSP、食品冷链等行业规范要求。某冷链物流中心案例显示，采用 POE 供电方案后，20 个冷库的部署时间从 3 天缩短至 3 小时，且避免了电源线铺设对冷库保温层的破坏。
4.4 智能楼宇 / 实验室
POE 供电简化吊顶布线，适配智能楼宇的现有网络架构；多协议兼容楼宇自控系统，可与空调、新风系统联动，实现温湿度的智能化调控；现场大屏显示满足实验室的实时查看需求，测量精度符合科研实验的环境要求。
5 技术瓶颈与发展趋势
5.1 现存技术挑战
1. 极端环境适配：部分产品在 - 30℃以下低温或 85℃以上高温环境中存在数据漂移，高湿（RH>90%）场景的测量精度有待提升；
2. 远距离部署：标准传输距离为 100 米，大型园区、多层建筑等远距离场景需依赖中继器，增加了系统复杂度；
3. 功率扩展：集成气体检测、视频监控等多功能的变送器，对供电功率需求提升，现有 IEEE 802.3at 标准（30W）难以满足。
5.2 未来发展方向
1. 宽环境适配优化：采用新型传感材料与低温补偿算法，将工作温度范围扩展至 - 50℃~100℃，湿度测量量程覆盖 0%~100% RH，提升极端环境适应性；
2. 传输技术升级：融合 POE + 光纤传输方案，将传输距离扩展至 1000 米以上，适配大型园区、长距离隧道等场景；
3. 协议与功能集成：支持 5G + 以太网双模通信，兼容边缘计算节点，实现数据本地处理与云端上传的协同；集成 AI 算法，具备异常数据预测功能，从 “被动监测” 向 “主动预警” 转型；
4. 标准化推进：建立 POE 供电以太网温湿度变送器的行业标准，规范测量精度、通信协议、防护等级等关键指标，提升产品兼容性与互换性。
6 结论
POE 供电以太网温湿度变送器通过 “供电 + 通信” 一体化设计，彻底解决了传统温湿度监测设备的布线复杂、供电不稳定、维护成本高等痛点。其核心优势体现在：部署效率提升 40% 以上，布线成本降低 30%~50%，维护成本减少 65%，测量精度达工业级标准（温度 ±0.1℃~±0.5℃、湿度 ±2% RH~±3% RH），且具备良好的抗干扰性与环境适应性。该产品已广泛应用于数据中心、工业车间、冷链仓储、智能楼宇等多领域，成为物联网环境监测系统的核心终端设备。
未来，随着 POE 技术的持续升级（如 IEEE 802.3bt 标准的普及）与传感、通信技术的融合创新，POE 供电以太网温湿度变送器将向宽环境适配、多功能集成、智能化预警方向发展，为各行业的环境监控提供更可靠、更高效的解决方案，推动物联网环境感知系统的标准化与智能化进程。
算力机房中的应用
参考文献
[1] 电子工程世界。告别布线烦恼！POE 供电温湿度传感器，摄像头级部署快速落地 [EB/OL]. 2025-11-27.
[2] 电子产品世界网。告别复杂布线！以太网温湿度传感器双供电设计，让工程部署效率翻倍 [EB/OL]. 2025-12-11.
[3] 搜狐网。一体化感知解决方案：POE 供电以太网温湿度传感器的技术创新与落地 [EB/OL]. 2025-11-13.
[4] 搜狐网。基于 IEEE 802.3af/at 标准的 POE 温湿度变送器深度测评 [EB/OL]. 2025-12-01.
[5] JGJ 25-2010，档案馆建筑设计规范 [S].
