H-THRJ45 传感器维护手册：温湿度监测与报警配置全攻略
H-THRJ45 以太网温湿度传感器变送器 综合使用安装手册

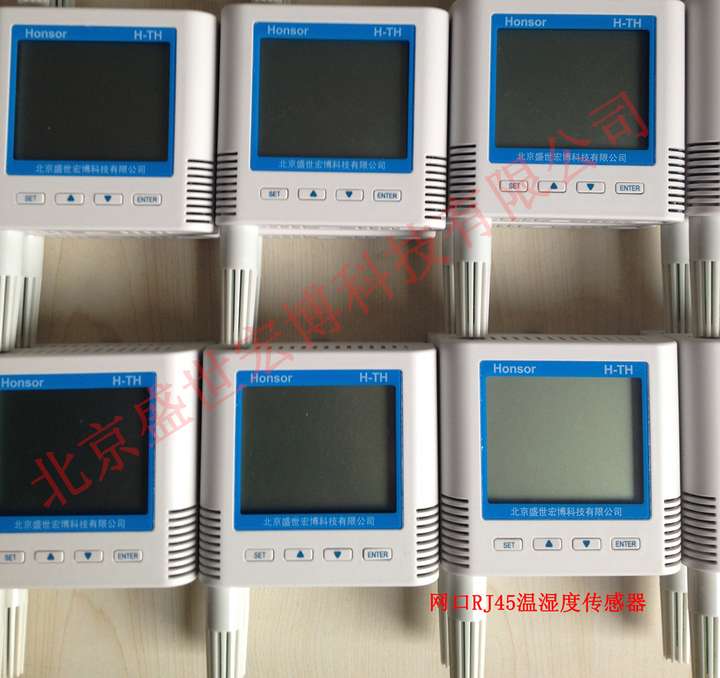

以太网温湿度传感器
前言
本手册旨在为 H-THRJ45 以太网温湿度传感器变送器（以下简称 “传感器”）的安装、调试、使用及维护提供全面指导。产品采用以太网 RJ45 接口传输数据，具备测量精度高、稳定性强、配置便捷等特点，广泛应用于档案馆、机房、库房、实验室等需要实时监测温湿度的场景。请在安装使用前仔细阅读本手册，规范操作以保障产品正常运行。
一、产品概述
1. 核心功能
• 实时采集环境温湿度数据，支持连续监测；
• 通过 RJ45 以太网接口传输数据，兼容 TCP/IP、Modbus TCP 等协议；
• 支持远程配置与数据读取，可接入监控平台或上位机；
• 具备数据异常报警功能（部分型号支持），支持报警阈值自定义；
• 工业级设计，适应多种复杂环境，防护性能优良。
2. 产品外形（简要描述）
• 主体材质：ABS 工程塑料（或金属外壳，依型号而定）；
• 接口：1 个 RJ45 以太网接口（RJ45 母头），1 个电源接口；
• 指示灯：电源灯（PWR）、网络连接灯（LINK）、数据传输灯（DATA）；
• 探头：内置温湿度探头（部分型号支持外置探头，需单独配置）。
二、技术参数

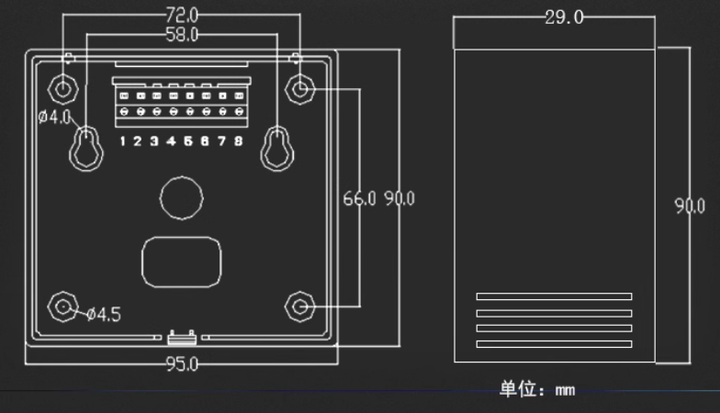

尺寸图
三、安装指南
1. 安装准备
（1）工具准备
• 十字螺丝刀、卷尺、记号笔；
• 网线（Cat5e 及以上规格，建议屏蔽网线）；
• 直流电源适配器（输出 DC 12V~24V，电流≥1A）；
• 钻孔工具（如需壁挂 / 吸顶安装）、膨胀螺丝（匹配安装面）。
（2）环境要求
• 安装位置需远离热源（如暖气、设备出风口）、水源（如加湿器、水管）、强电磁干扰源（如变频器、电机）；
• 探头需暴露在监测环境中，避免被遮挡或密封；
• 安装高度建议 1.5m~2.0m，确保测量数据具有代表性；
• 靠近以太网交换机 / 路由器，确保网线长度不超过 100m。
2. 安装步骤
（1）固定传感器
• 壁挂式安装：
a. 用记号笔在安装墙面标记传感器安装孔位置（参考产品背面安装孔间距）；
b. 用钻孔工具钻孔，植入膨胀螺丝；
c. 将传感器对准膨胀螺丝，用螺丝刀拧紧固定。
• 吸顶式安装：
a. 在天花板合适位置钻孔，植入膨胀螺栓；
b. 用螺丝将传感器底座固定在天花板上；
c. 将传感器主体扣合在底座上（或通过螺丝锁紧）。
• 导轨式安装（适用于工业导轨场景）：
a. 确认 35mm 标准导轨安装位置；
b. 将传感器背面导轨卡扣对准导轨，用力按压，使传感器卡紧在导轨上。

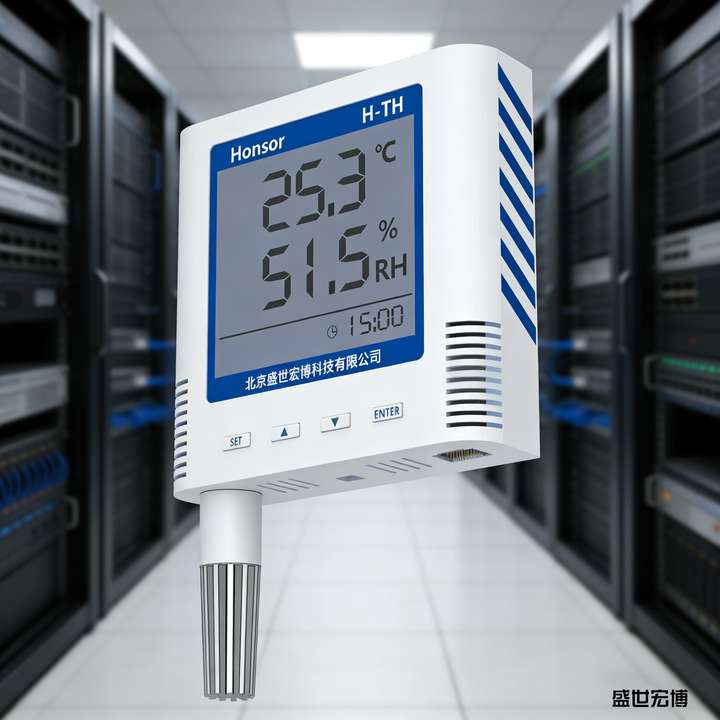

安装图
（2）接线与网络连接
1. 电源接线：
◦ 找到传感器电源接口（标识 “V+”“GND”）；
◦ 电源适配器正极接 “V+”，负极接 “GND”，确保正负极无误（接反会损坏设备）；
◦ 拧紧接线端子，避免松动接触不良。
1. 网络连接：
◦ 用 Cat5e 及以上网线连接传感器的 RJ45 接口与以太网交换机 / 路由器；
◦ 确保网线水晶头压接规范，连接牢固。
（3）安装检查
• 确认传感器固定牢固，无松动；
• 检查电源接线、网线连接是否正确，无短路、虚接；
• 确保探头无遮挡，周围环境符合监测要求。
四、使用操作
1. 开机启动
1. 接通电源适配器，将电源插入市电插座；
2. 观察传感器指示灯状态：
◦ 电源灯（PWR）常亮：表示供电正常；
◦ 网络灯（LINK）常亮：表示以太网物理连接正常；闪烁：表示数据传输中；
◦ 数据灯（DATA）闪烁：表示传感器正在采集并传输数据。
1. 开机初始化时间约 30 秒，期间请勿断电或重启设备。

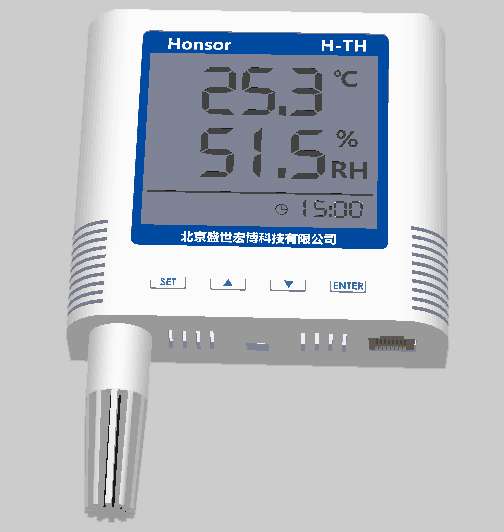

实际图
2. 基本操作
（1）数据查看方式
• 通过上位机软件：安装配套监控软件（或支持 Modbus TCP 的通用软件，如 Modbus Poll），输入传感器 IP 地址，即可读取温湿度数据；
• 通过监控平台：将传感器接入局域网，在平台中添加设备（配置 IP、协议类型），即可远程实时查看数据；
• 部分型号支持：通过手机 APP（需配套开发）或网页端查看数据。
（2）设备复位
• 若传感器出现故障（如网络连接异常、数据无更新），可进行复位操作：
a. 找到传感器侧面的复位按钮（标识 “RESET”）；
b. 用牙签或针状工具长按复位按钮 5 秒，释放后设备重启；
c. 复位后所有配置参数恢复默认值（需重新配置网络参数）。
五、配置说明
1. 网络参数配置（核心步骤）
传感器默认采用静态 IP 地址（默认 IP：192.168.1.100，子网掩码：255.255.255.0，网关：192.168.1.1），需根据实际局域网环境配置 IP 地址，步骤如下：
（1）电脑与传感器组网
1. 将电脑与传感器连接至同一以太网交换机 / 路由器，或用网线直接连接电脑与传感器；
2. 调整电脑本地网卡 IP 地址：设置为与传感器默认 IP 同一网段（如 192.168.1.101，子网掩码 255.255.255.0）。
（2）网页端配置
1. 打开电脑浏览器，在地址栏输入传感器默认 IP：192.168.1.100，按回车键；
2. 进入登录页面，输入默认用户名（admin）和密码（admin，部分型号为 123456），点击 “登录”；
3. 进入 “网络配置” 页面：
◦ 选择 IP 获取方式（静态 IP / 动态 IP DHCP）；
◦ 若选择静态 IP：输入自定义 IP 地址、子网掩码、网关、DNS 服务器（需符合局域网规划）；
◦ 若选择 DHCP：确保局域网内有 DHCP 服务器（如路由器），设备会自动获取 IP 地址；
1. 点击 “保存配置”，设备自动重启，新网络参数生效。
2. 其他参数配置
（1）温湿度报警阈值配置
1. 登录网页端，进入 “报警配置” 页面；
2. 分别设置温度上限、温度下限、湿度上限、湿度下限（根据实际需求，如档案馆温度 14-24℃，湿度 45%-60%）；
3. 选择报警输出方式（如网络报警、继电器输出，依型号而定）；
4. 保存配置，生效后当数据超出阈值时，设备触发报警。
（2）数据更新率配置
1. 进入 “参数配置” 页面，找到 “数据更新率” 选项；
2. 选择或输入更新间隔（1s~600s，默认 10s），间隔越短，数据越实时，但网络流量越大；
3. 保存配置，设备自动应用新参数。
（3）协议参数配置
1. 进入 “通信配置” 页面，可配置 Modbus TCP 从站地址（默认 1）、端口号（默认 502）；
2. 选择数据传输格式（如字节序、数据位、校验位，默认无需修改）；
3. 保存配置，确保与上位机 / 平台协议参数一致。
六、维护保养
1. 日常维护
• 每周检查一次传感器安装状态，确保无松动、移位；
• 每月清洁一次传感器表面及探头，用干燥软布擦拭，避免灰尘覆盖影响测量精度；
• 每季度检查电源适配器、网线连接，确保无破损、老化，接头牢固。
2. 定期校准
• 建议每年对传感器进行一次温湿度校准，确保测量精度；
• 校准需由专业人员使用标准校准设备进行，或送第三方校准机构校准；
• 校准后记录校准数据，作为设备维护档案。
3. 存储与运输
• 设备闲置时，需存放在干燥、通风、无腐蚀性气体的环境中，温度范围 - 20℃~+60℃；
• 运输时需使用原厂包装，避免剧烈碰撞、挤压，防止设备损坏。
七、故障排查
八、注意事项
1. 严禁在易燃易爆、强腐蚀、强电磁干扰环境中安装使用设备；
2. 接线时必须先断开电源，避免带电操作导致短路或触电；
3. 请勿私自拆卸传感器外壳，拆卸将导致保修失效，且可能损坏内部电路；
4. 传感器为室内型（IP30），请勿安装在室外或潮湿有凝露的环境中；
5. 若设备出现故障，请勿自行维修，应及时联系厂家售后人员处理；
6. 本设备仅用于温湿度监测，请勿用于其他用途。
九、售后服务
• 产品质保期：自购买之日起 1 年（人为损坏、不可抗力因素导致损坏除外）；
• 质保期内，免费提供维修或更换服务；
• 技术支持：如需咨询安装、配置、故障排查等问题，可联系厂家技术热线或发送邮件。
