布线简化型：楼宇 POE 供电以太网温湿度传感器自控配套方案

楼宇自控系统配套以太网温湿度传感器（POE 供电）解决方案





核心设备以太网POE供电温度传感器/变送器

一、方案概述

本方案专为楼宇自控系统（BMS）设计，采用 “以太网传输 + POE 供电” 一体化架构，通过工业级以太网温湿度传感器，实现楼宇内各功能区域（机房、办公区、设备间、地下车库等）温湿度数据的实时采集、稳定传输与集中管控。传感器支持 POE 标准供电（兼容 802.3af/at），无需额外部署电源线，大幅简化楼宇布线；同时适配 MODBUS TCP、BACnet 等楼宇常用协议，可无缝接入现有 BMS 系统，助力楼宇实现环境监控与设备联动的智能化管理，保障楼宇内人员舒适度与设备运行环境稳定性。

二、核心需求分析

1. POE 一体化供电：传感器通过以太网网线同时实现数据传输与供电，兼容楼宇现有 POE 交换机，减少电源线布线成本与施工复杂度。

2. 以太网稳定传输：依托楼宇局域网（LAN）实现数据传输，低延迟（≤100ms）、高可靠性，支持大量传感器并发接入（单交换机可连 200 + 设备）。

3. BMS 无缝集成：支持 MODBUS TCP、BACnet IP 等楼宇自控标准协议，可直接接入主流 BMS 平台（如西门子、江森自控、霍尼韦尔等），无需额外协议转换器。

4. 多区域适配：适配楼宇不同环境（温度 - 20℃~60℃、湿度 0%~99% RH），支持壁挂、吸顶、导轨等多种安装方式，满足机房、办公区、地下车库等不同区域需求。

5. 数据精准可靠：温湿度采集精度符合楼宇管控标准（温度误差≤±0.3℃，湿度误差≤±2% RH），数据更新频率 1 秒～5 分钟可调，保障调控决策准确性。

6. 远程管理维护：支持通过 BMS 平台或独立管理软件远程查看设备状态、校准传感器、修改参数，降低运维成本。

三、系统整体架构

（一）感知层：POE 以太网温湿度传感器

1. 设备选型：选用楼宇专用工业级以太网温湿度传感器，核心特性如下：

◦ 协议支持：原生支持 MODBUS TCP、BACnet IP 协议，兼容 BMS 系统；

◦ 供电标准：兼容 POE 802.3af/at（48V DC），功率消耗≤3W，支持 POE 交换机集中供电；

◦ 环境适配：防护等级 IP54（防尘防水），工作温度 - 20℃~60℃，湿度 0%~99% RH（无冷凝），适应楼宇复杂环境；

◦ 安装方式：提供壁挂式、吸顶式、导轨式（35mm DIN 导轨）三种安装选项，满足不同区域部署需求：

▪ 办公区 / 走廊：吸顶式安装（距地面 2.5 米，无遮挡）；

▪ 机房 / 设备间：导轨式安装（部署于机柜内）或壁挂式（距设备 1 米外）；

▪ 地下车库：壁挂式安装（距地面 1.8 米，防潮位置）。

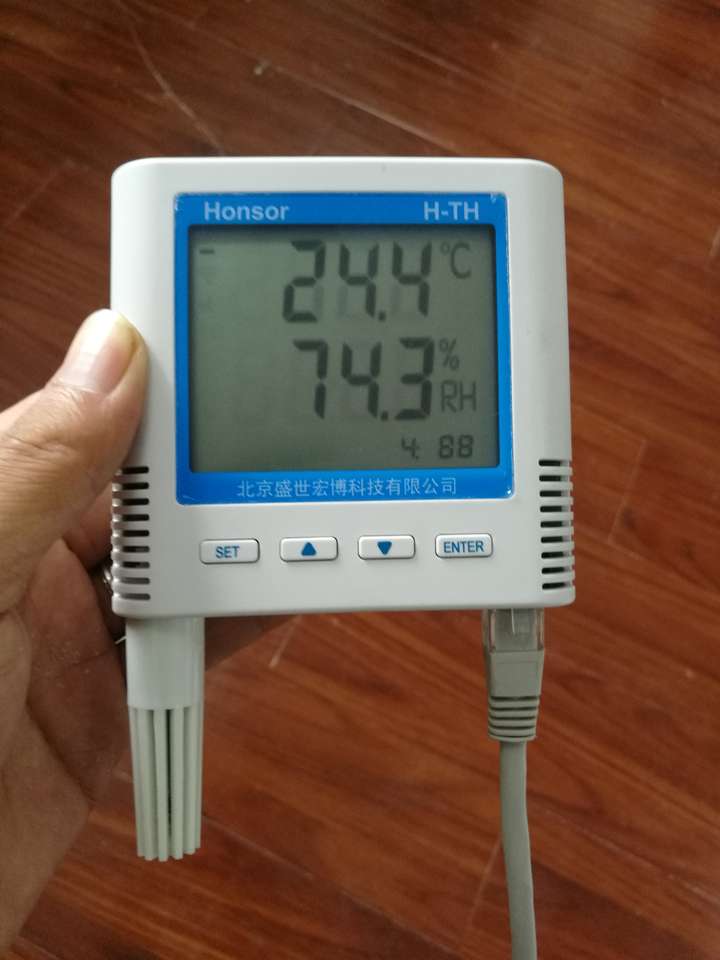

添加图片注释，不超过 140 字（可选）

1. 部署密度：按区域面积与监控精度需求配置，常规区域≤80㎡/ 台，机房 / 精密设备间≤50㎡/ 台。

（二）传输层：楼宇以太网骨干网络

1. 传输架构：依托楼宇现有局域网（LAN），传感器通过超五类 / 六类非屏蔽网线接入就近 POE 交换机，交换机通过光纤或网线上联至楼宇核心交换机，形成星型传输网络。

2. 关键保障：

◦ 布线优化：利用楼宇现有弱电桥架布线，传感器仅需一根网线连接 POE 交换机，减少线缆用量与施工工期；

◦ 稳定性设计：支持 VLAN 隔离，将温湿度监控数据与办公网络隔离，保障传输安全；核心交换机双链路备份，避免单点故障；

◦ 断网缓存：传感器内置本地缓存模块，断网时可存储≥5000 条数据，网络恢复后自动补传至 BMS 平台。

（三）平台层：BMS 集成与数据处理

1. 集成方式：

◦ 直接集成：传感器通过 MODBUS TCP/BACnet IP 协议与 BMS 平台直接通信，BMS 平台可直接读取温湿度数据、设备在线状态、故障信息；

◦ 独立管理：如需独立监控，可部署小型本地管理平台（支持 Windows/Linux），支持数据存储、报表导出、设备管理，同时通过 API 接口与 BMS 双向同步数据。

1. 数据处理：

◦ 存储：采用 BMS 平台原有数据库（如 SQL Server、Oracle），按楼宇分区（如 1 号楼、2 号楼 / 楼层）存储数据，保留≥2 年历史记录；

◦ 权限管理：继承 BMS 平台多级权限体系（管理员、运维员、查看员），不同角色对应设备控制、参数修改、数据浏览等权限。

（四）应用层：监控与联动控制

1. BMS 平台联动：

◦ 实时监控：在 BMS 监控大屏分区展示各区域温湿度数据，异常数据（超出预设阈值）红色高亮，支持数据趋势曲线展示；

◦ 智能联动：当温湿度超标时，自动触发 BMS 关联设备调控（如空调启停、新风系统风量调节、加湿器 / 除湿器工作），实现闭环控制；

◦ 告警通知：通过 BMS 平台弹窗、短信、邮件推送告警信息，支持按区域、告警级别（一般 / 紧急）分类通知。

1. 远程管理终端：

◦ 电脑客户端：支持参数配置（数据更新频率、阈值设置）、设备校准、故障排查；

◦ 移动 APP：实时查看数据、接收告警、远程审批调控指令（适配安卓 /iOS 系统）。

四、关键技术参数

项目	技术参数
温湿度采集精度	温度：±0.3℃（-20℃~60℃），湿度：±2% RH（0%~99% RH）
数据更新频率	1 秒～5 分钟可调（默认 1 分钟）
传输协议	以太网（RJ45，10/100Mbps），支持 MODBUS TCP、BACnet IP
POE 供电参数	兼容 802.3af/at，输入电压 44~57V DC，功耗≤3W
防护等级	IP54（防尘、防溅水）
安装方式	壁挂式、吸顶式、35mm DIN 导轨式
支持接入数量	单 POE 交换机（24 口）支持≤24 台传感器，可通过堆叠扩展
数据缓存容量	≥5000 条（断网时本地存储）
工作环境	温度 - 20℃~60℃，湿度 0%~99% RH（无冷凝）

五、实施计划

（一）前期准备（1-2 周）

1. 现场勘查：确认楼宇现有 POE 交换机容量、局域网覆盖范围、BMS 协议类型（MODBUS TCP/BACnet IP）、各区域监控点位需求；

2. 设备选型：根据勘查结果选择传感器型号、安装方式，确认 POE 交换机扩容需求（如需）；

3. 方案适配：与 BMS 厂商对接，确认协议兼容性、数据接口格式，制定集成方案。

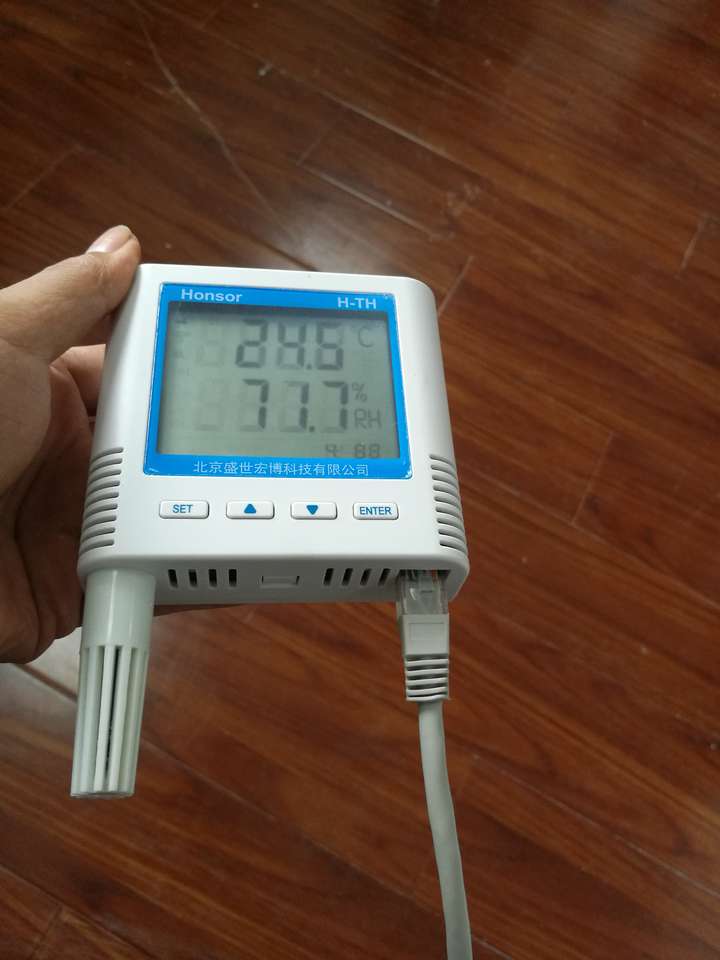

添加图片注释，不超过 140 字（可选）

（二）部署实施（2-3 周）

1. 布线施工：利用楼宇现有弱电桥架铺设网线，传感器点位至就近 POE 交换机的线缆长度≤100 米（符合以太网传输标准）；

2. 设备安装调试：按区域安装传感器，接入 POE 交换机，测试供电稳定性与网络连通性；

3. BMS 集成调试：配置传感器协议参数，实现与 BMS 平台的数据通信，测试数据读取、阈值设置、联动控制功能。

（三）试运行与验收（1 周）

1. 试运行：持续 72 小时不间断运行，监测数据传输稳定性、POE 供电可靠性、BMS 联动响应速度；

2. 人员培训：对楼宇运维人员进行传感器维护、BMS 平台操作（数据查看、告警处理、参数修改）培训；

3. 验收交付：提交测试报告、设备清单、操作手册，与甲方共同验收，确认系统符合楼宇自控需求。

六、运维保障

1. 日常维护：每季度清洁传感器探头（避免灰尘影响精度），检查网线连接与 POE 供电状态；每半年通过 BMS 平台或校准工具对传感器进行精度校准。

2. 故障处理：建立 24 小时运维响应机制，通过 BMS 平台实时监测设备在线状态，出现故障（如断网、供电异常）自动告警，远程排查率≥80%，现场维修≤24 小时。

3. 系统升级：提供 2 年免费固件升级服务，根据 BMS 系统版本更新适配协议，优化数据传输效率。

4. POE 供电保障：定期检查 POE 交换机工作状态，配置过载保护、短路保护功能，避免供电故障影响传感器运行。

七、预期效果

1. 布线成本降低 40%：POE 供电省去电源线部署，减少线缆、桥架用量与施工工时，适配楼宇现有弱电系统；

2. BMS 无缝集成：无需额外协议转换器，快速接入现有楼宇自控平台，实现温湿度监控与设备联动的一体化管理；

3. 运维效率提升 60%：支持远程管理与故障预警，减少现场巡检工作量，传感器长寿命（≥5 年）设计降低更换频率；

4. 环境管控精准化：数据采集精度高、传输延迟低，为空调、新风系统调控提供精准依据，提升楼宇舒适度与能源利用效率。
