烟草储存新标杆：无线 NB 温湿度监测方案，数据可视化管理更轻松
烟草库房无线 NB-IoT 温湿度精准监测技术方案
烟草库房
一、项目背景与需求
烟草作为特殊大宗商品，其储存品质直接决定后续加工及销售价值。烟草在库房储存期间，温湿度环境是影响其醇化效果、防止霉变虫蛀的核心因素 —— 库房环境温湿度需严格控制在 18-22℃、相对湿度 55%-65%，同时烟草内部及堆垛深层温度易因通风不畅出现局部过热，若超过 25℃可能引发霉变风险。传统人工巡检或有线监测方式存在实时性差、布线复杂、无法覆盖堆垛内部等问题，亟需一套无线化、高精度、全天候的监测解决方案。

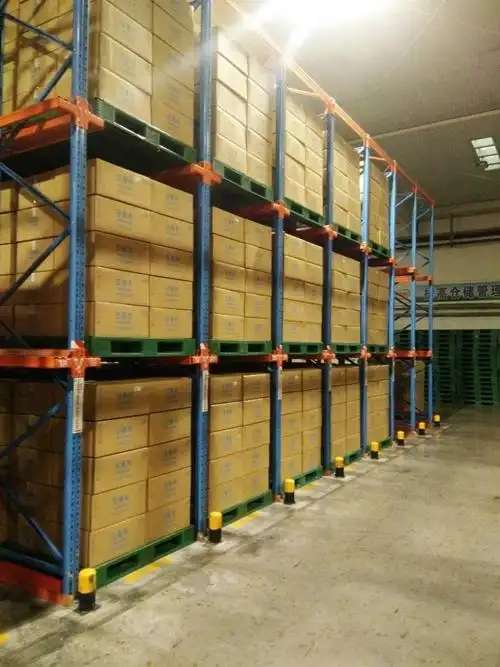

烟草堆垛库房
本方案针对烟草库房的特殊需求，采用 NB-IoT 无线通信技术，实现对库房环境温湿度、烟草内部温度及堆垛内部温度的全方位、自动化监测，为烟草储存管理提供数据支撑，保障烟草品质稳定。

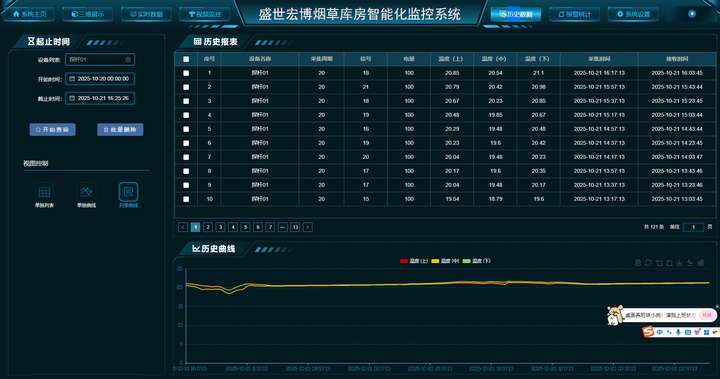

烟草库房温湿度的监控软件
二、方案设计原则
1. 精准性原则：选用高精度传感器，确保温湿度测量误差符合烟草储存行业标准，满足多维度监测需求。
2. 无线化原则：采用 NB-IoT 无线技术，避免复杂布线对库房结构的破坏，降低施工成本。
3. 低功耗长续航：传感器采用低功耗设计，支持电池供电，确保长期稳定运行，减少维护频率。
4. 实时性与可靠性：数据传输延迟低，系统具备抗干扰能力，确保极端环境下数据不丢失。
5. 可扩展性原则：系统架构支持后续新增传感器类型（如气体、烟雾传感器）及库房扩容需求。

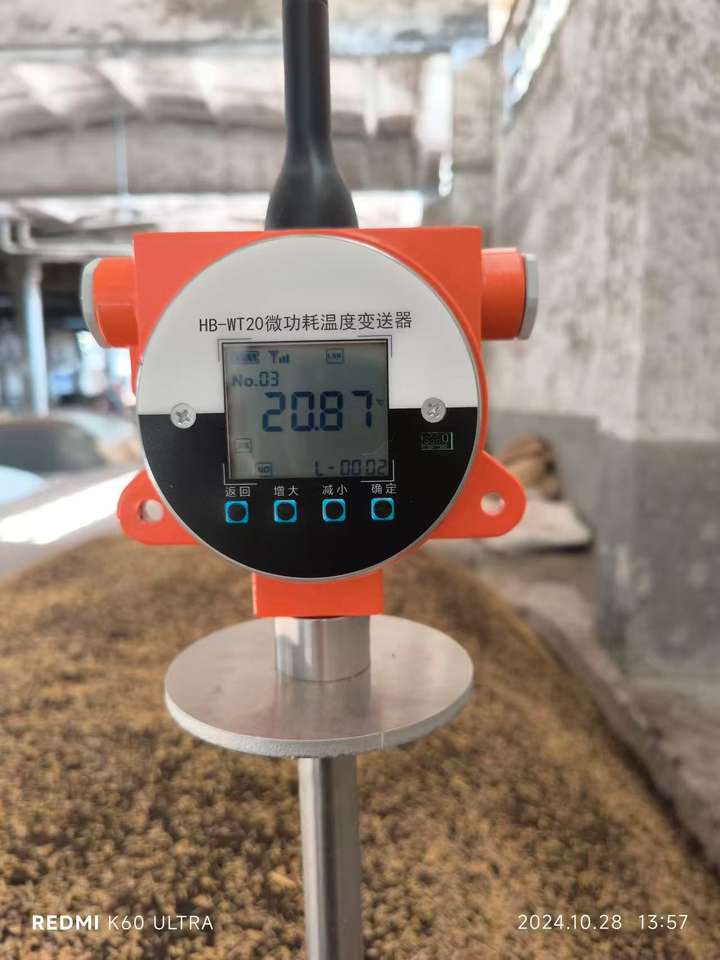

NB温度传感器
三、系统总体架构

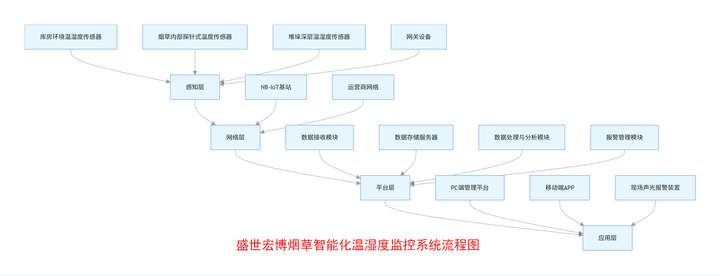

本系统采用 “感知层 - 网络层 - 平台层 - 应用层” 四层架构，实现从数据采集到智能管理的全流程覆盖，系统架构图如下：
系统流程图
1. 感知层
感知层是数据采集的核心，根据监测对象的不同选择针对性传感器：
• 库房环境温湿度传感器：部署于库房顶部、中部、底部等关键位置，测量范围温度 - 40℃~85℃，湿度 0%~100% RH，精度温度 ±0.2℃，湿度 ±2% RH，采用壁挂式安装，实时采集整体环境数据。
• 烟草内部探针式温度传感器：采用细长探针设计（直径≤5mm），可直接插入烟草包内部，测量范围 - 20℃~60℃，精度 ±0.1℃，防水等级 IP67，避免烟草受潮损坏，精准捕捉单包烟草的温度变化。
• 堆垛深层温湿度传感器：针对堆垛内部通风差的问题，采用可伸缩式安装杆，将传感器部署于堆垛深度 50cm、100cm 等关键位置，测量参数与环境传感器一致，实时监测堆垛内部温湿度分布。
• 网关设备：负责汇聚区域内传感器数据，通过 NB-IoT 网络上传至平台，支持本地数据缓存功能，确保网络中断时数据不丢失。

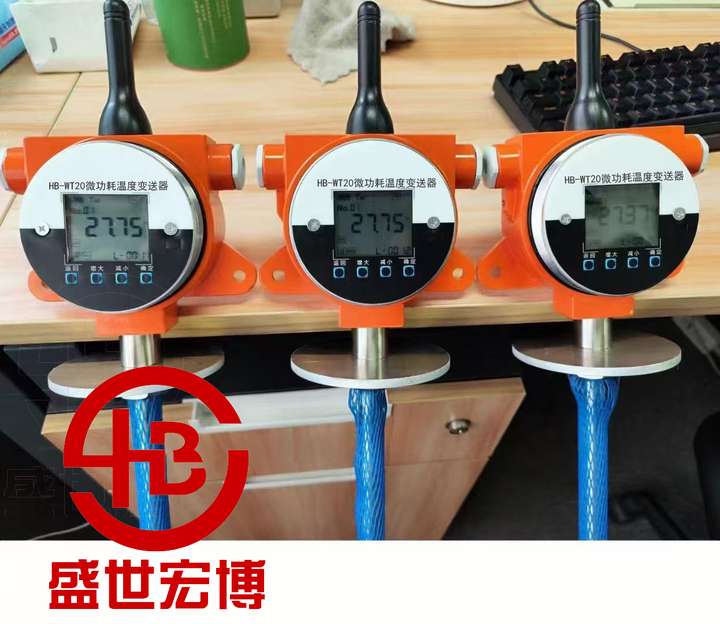

多点长杆无线NB温度传感器
2. 网络层
采用 NB-IoT（窄带物联网）无线通信技术，依托运营商现有基站实现数据传输，无需额外搭建通信网络：
• 具备广覆盖特性，可穿透库房墙体、堆垛等障碍物，确保信号稳定。
• 低功耗设计，配合传感器的休眠机制，延长设备续航时间。
• 支持海量连接，单基站可接入数千个传感器，满足大型烟草库房的多设备部署需求。
3. 平台层
平台层采用云服务器架构，提供数据处理、存储、分析及报警管理等核心功能：
• 数据接收模块：支持多协议接入，实时接收传感器上传的监测数据。
• 数据存储服务器：采用分布式数据库，存储历史监测数据（保留时间≥2 年），支持快速查询与导出。
• 数据处理与分析模块：对原始数据进行滤波、校准处理，生成温湿度变化趋势曲线，通过算法识别异常数据，为决策提供依据。
• 报警管理模块：可自定义温湿度阈值，当数据超出设定范围时，自动触发报警机制（短信、APP 推送、声光报警），并记录报警日志。
无线温度变送器
4. 应用层
应用层为用户提供多样化的操作界面，满足不同场景的管理需求：
• PC 端管理平台：支持实时数据监控、历史数据查询、报表生成（日报、周报、月报）、设备管理（状态监测、远程配置）等功能，适合管理人员日常办公使用。
• 移动端 APP：提供数据实时推送、报警提醒、远程查看等功能，方便管理人员随时随地掌握库房环境状态。
• 现场声光报警装置：部署于库房值班室，当出现异常情况时，通过声音和灯光及时提醒现场工作人员进行处理。
四、核心设备参数
五、系统功能亮点
1. 全方位监测覆盖：同时满足库房环境、烟草内部、堆垛深层的多维度监测需求，消除监测盲区。
2. 高精度数据采集：传感器精度达到行业领先水平，确保数据真实可靠，为烟草醇化提供精准环境数据。
3. 无线化便捷部署：无需布线，施工周期短，不影响库房正常运营，可灵活调整传感器位置。
4. 智能预警与联动：支持多方式报警，可与库房通风设备、除湿设备实现联动控制（可选功能），自动调节环境温湿度。
5. 数据可视化与分析：通过图表、报表等形式直观展示温湿度变化趋势，帮助管理人员优化储存方案。
6. 远程运维管理：支持远程查看设备状态、修改参数、故障诊断，降低维护成本。
配套软件
六、实施计划
1. 现场勘查与规划（1-2 周）
• 实地考察烟草库房的面积、布局、堆垛方式，确定传感器部署位置和数量。
• 测试库房内 NB-IoT 信号强度，规划网关安装位置，确保信号覆盖无死角。
2. 设备采购与准备（2-3 周）
• 根据勘查结果，采购相应型号和数量的传感器、网关、报警设备等。
• 完成云平台的部署与初始化配置，搭建测试环境。
3. 现场安装与调试（2-3 周）
• 按照规划方案安装传感器、网关及报警装置，进行设备供电与网络配置。
• 对系统进行整体调试，测试数据采集、传输、报警功能的稳定性与准确性。
4. 人员培训与试运行（1-2 周）
• 为管理人员提供平台操作、设备维护等方面的培训。
• 系统进入试运行阶段，持续监测设备运行状态，优化参数设置。
5. 验收与交付（1 周）
• 组织项目验收，提交验收报告和相关技术文档。
• 正式交付系统，提供售后服务保障。
七、质量保障与售后服务
1. 质量保障：所有设备均通过国家相关质量认证，提供 1 年质保期，确保设备正常运行。
2. 技术支持：提供 7×24 小时远程技术支持，及时解决系统运行过程中出现的问题。
3. 定期维护：质保期内定期进行设备巡检和系统优化，确保系统长期稳定运行。
升级服务：根据用户需求和技术发展，提供系统功能升级服务，保障方案的可持续性。
电池供电无线NB-LOT温度变送器
