告别485总线时代！H-THRJ45以太网变送器：通信无距离，部署快3倍

智能型以太网温湿度变送器技术解析：H-THRJ45型号在多场景环境监测中的应用





添加图片注释，不超过 140 字（可选）

引言

随着物联网（IoT）技术的快速发展，环境监测的智能化需求日益凸显。传统温湿度传感器因布线复杂、数据传输效率低等问题，难以满足现代机房、档案库房、户外配电柜等场景的实时监控需求。智能型以太网温湿度变送器（型号H-THRJ45）通过集成以太网通信、多协议支持、灵活供电及大屏显示功能，为多区域、多地点的环境监测提供了高效解决方案。





添加图片注释，不超过 140 字（可选）

一、产品核心特性

1. 灵活供电方案

H-THRJ45支持三种供电模式，适配不同场景需求：

• 24VDC/12VDC直流供电：适用于传统工业环境，兼容现有电源系统。
• 交换机POE供电：通过以太网网线直接供电（IEEE 802.3af/at标准），简化布线，降低安装成本，尤其适合无额外电源的户外配电柜或移动监测点。

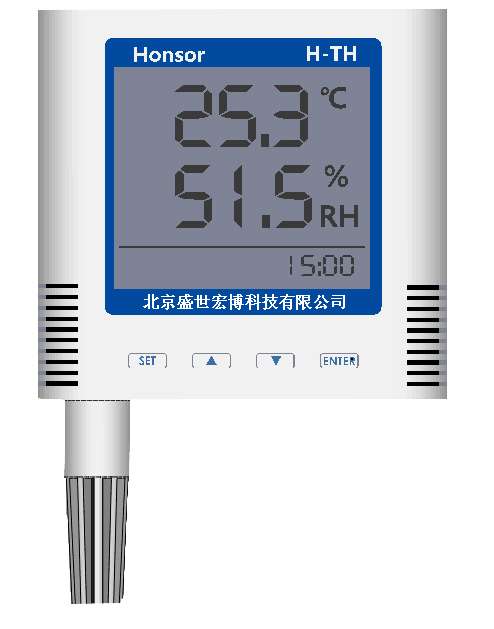

2. 大屏液晶显示

设备内置高对比度液晶屏，实时显示温湿度数值、设备状态及网络连接信息。用户无需依赖上位机即可本地查看数据，提升现场调试与维护效率。

3. 多协议通信支持

• TCP/IP协议：实现稳定的有连接数据传输，适合对可靠性要求高的场景（如机房）。
• SNMP协议：支持网络管理系统（NMS）集成，便于IT运维人员远程监控设备状态。
• UDP协议：提供低延迟的无连接传输，适用于实时性要求高的户外环境监测。

4. 可定制化设计

• 硬件定制：支持传感器量程、防护等级（IP65/IP67）及外壳材质的定制，适应户外配电柜的防尘防水需求。
• 软件定制：开放协议接口，支持Modbus TCP、HTTP等扩展协议，满足不同行业系统的兼容性要求。

二、技术架构与工作原理

添加图片注释，不超过 140 字（可选）

1. 系统组成

H-THRJ45采用模块化设计，核心组件包括：

• 高精度传感器：温湿度测量精度达±0.5℃、±2%RH，响应时间＜5秒。
• 以太网控制模块：集成ARM处理器，负责数据采集、协议转换及网络通信。
• 电源管理单元：支持POE受电端（PD）功能，自动协商功率需求（最高15.4W）。

2. 数据传输流程

1. 传感器采集环境数据并传输至主控芯片。
2. 主控芯片将数据封装为TCP/IP、SNMP或UDP报文。
3. 通过RJ45接口发送至交换机或路由器，最终上传至监控平台。
4. 平台下发控制指令（如报警阈值调整），设备通过相同路径响应。

三、典型应用场景

1. 机房动力环境监控

• 需求：实时监测服务器机柜温湿度，预防过热导致的硬件故障。
• 方案：通过POE供电部署多个H-THRJ45，数据经SNMP协议接入动环系统，触发空调联动控制。

2. 档案库房环境管理

• 需求：长期保存纸质档案需恒温恒湿（20℃±2，50%RH±5%）。
• 方案：24VDC供电设备配合TCP/IP协议，将数据上传至云端，生成温湿度曲线报告。

3. 户外配电柜状态监测

• 需求：防水防尘（IP67）设计，耐受-20℃~70℃极端温度。
• 方案：定制外壳的H-THRJ45通过UDP协议实时传输数据，支持太阳能供电系统集成。

4. 多区域分布式监控

添加图片注释，不超过 140 字（可选）

• 需求：跨楼层、跨园区的统一管理。
• 方案：利用交换机POE供电，通过VLAN划分实现逻辑隔离，SNMP Trap主动上报异常事件。

四、技术优势对比



特性	H-THRJ45	传统485传感器
供电方式	24VDC/12VDC/POE	仅12VDC
通信距离	无限制（依托以太网）	1.2km（485总线）
协议兼容性	TCP/IP、SNMP、UDP	仅Modbus RTU
部署成本	POE减少布线费用	需额外485转换器
实时性	毫秒级（UDP）	秒级（轮询机制）



五、未来发展趋势

随着5G与边缘计算的普及，H-THRJ45可进一步集成以下功能：

1. AIoT扩展：内置边缘计算模块，实现本地异常检测与预警。
2. 无线备份：支持LoRa/NB-IoT双模通信，确保网络中断时的数据连续性。
3. 开放平台对接：兼容AWS IoT、Azure IoT等云服务，实现全球化部署。

结语

H-THRJ45智能型以太网温湿度变送器通过创新的供电设计、多协议支持及定制化能力，重新定义了环境监测设备的标准。其适用于机房、档案库房、户外配电柜等复杂场景，为工业4.0与智慧城市建设提供了可靠的数据基础设施。未来，随着技术的迭代，该产品将持续赋能环境监控领域的智能化升级。
