《PID算法在档案库房环境控制中的应用：动态平衡与能耗优化策略

档案馆库房温湿度自动化控制技术方案





添加图片注释，不超过 140 字（可选）

一、方案背景与目标

档案作为国家历史记忆的核心载体，其保存环境直接影响纸张、胶片、电子介质等载体的寿命。根据《档案库房技术管理暂行规定》，纸质档案库房需将温度控制在14-24℃、相对湿度45%-60%，日波动幅度不超过±2℃和±5%。传统人工调控方式存在效率低、稳定性差等问题，无法满足长期保存需求。本方案通过物联网、自动化控制与传感器技术，构建温湿度闭环调控系统，实现环境参数的实时监测、智能联动与远程管理，确保档案安全。

二、系统架构设计

系统采用分层分布式架构，包含感知层、传输层、控制层与应用层：

1. 感知层：部署高精度温湿度传感器网络，实时采集库房环境数据。
2. 传输层：通过RS485总线、LoRa无线模块或以太网实现数据传输，支持多库房分布式组网。
3. 控制层：采用PLC（可编程逻辑控制器）或智能区域控制器作为核心，执行温湿度阈值判断与设备联动控制。

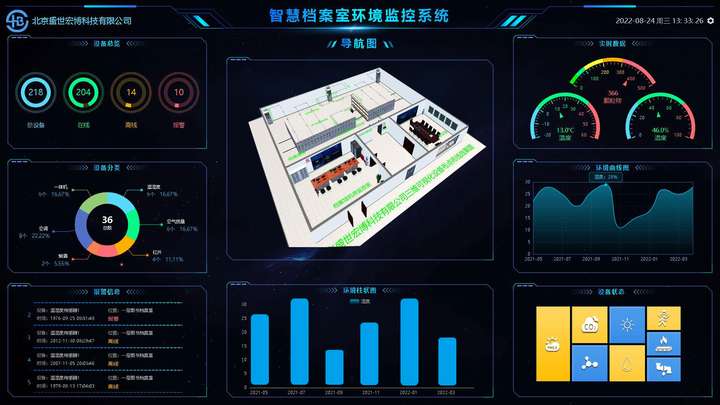

4. 应用层：提供监控终端软件，支持实时数据展示、历史曲线分析、报警推送与远程调控。

三、核心设备选型与功能

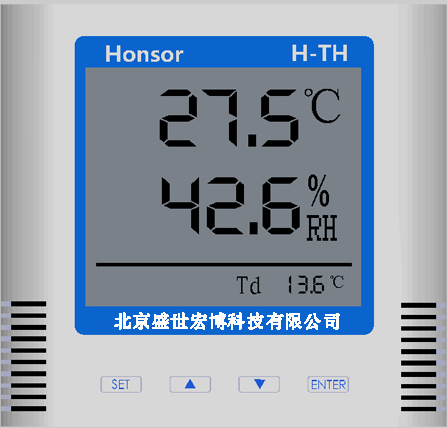

1. 温湿度传感器





添加图片注释，不超过 140 字（可选）

• 型号推荐：H-TH系列智能传感器。
• 技术参数：
• 温度测量范围：-40℃至85℃，精度±0.3℃（25℃时）。
• 湿度测量范围：0%-100%RH，精度±2%RH（5%-95%RH）。
• 防护等级：IP65，适应库房低尘、恒温恒湿环境。
• 输出接口：RS485（Modbus-RTU）、以太网（TCP/IP）、LoRa无线（穿透力强，室内覆盖50-100米）。

功能优势：

• 支持开关量输出，可预设湿度阈值（如>65%RH时触发除湿机）。
• 内置数据存储模块，支持历史数据追溯与报表生成。

环境调节设备

• 精密空调：具备制冷/制热功能，控温精度±0.5℃，适用于14-24℃恒温需求。
• 除湿/加湿一体机：
• 除湿机：转轮式除湿，适用湿度40%-95%RH，日除湿量6-20kg/h（依库房面积选型）。
• 加湿器：超声波雾化加湿，雾粒细、能耗低，避免纸张受潮。





添加图片注释，不超过 140 字（可选）

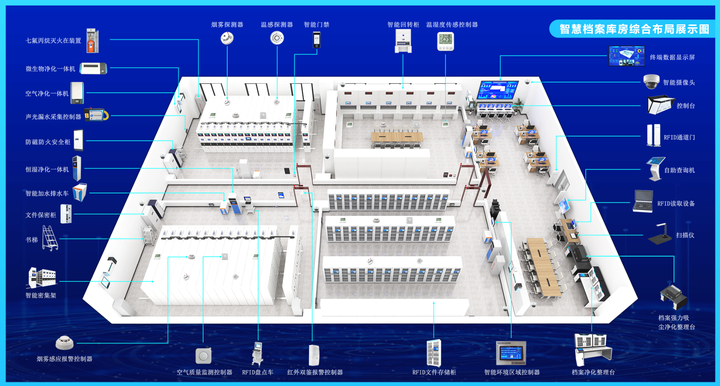

• 通风系统：
• 自然通风：结合室外气象站数据，在湿度<库内时开启门窗。
• 机械通风：安装排风扇或新风系统，配合空气过滤装置防尘。

智能控制器

• HB-DZ600）：
• 支持多传感器数据融合与PID控制算法，动态调整设备运行参数。
• 具备故障自检功能，提前30天预警传感器漂移或设备异常。

区域控制器：

• 10寸触摸屏界面，支持本地组网控制与MODBUS-TCP协议。
• 集成空气质量监测模块，联动消毒灭菌设备。

四、控制策略与算法

1. 阈值触发控制

• 当温度>24℃或湿度>60%RH时，自动启动空调制冷/除湿机；湿度<45%RH时，启动加湿器。
• 设置三级报警机制：
• 一级提示（短信/APP推送）：单参数超标。
• 二级预警（声光报警）：持续超标30分钟。
• 三级应急响应（联动备用设备）：持续超标1小时。

PID动态调节

• 根据历史数据优化控制参数，避免温度骤变（日波动≤±2℃）。
• 示例：夏季高温时，将温度设定在接近14℃区间；冬季寒冷时，调高至接近24℃。

多设备协同控制

• 密集架区域加密传感器布点，结合三维热力图定位异常点。
• 联动消毒灭菌设备：定时开启活氧净化，杀灭霉菌与病毒。

五、实施步骤与运维管理

1. 设备部署

• 传感器安装：避开阳光直射、空调出风口与门窗，每50-100㎡设置1组。
• 控制器与传输设备：安装于干燥、通风区域，远离腐蚀性气体。

系统调试

• 校验传感器精度，确保与标准设备误差≤±0.5℃/±3%RH。
• 测试设备联动响应时间（从触发到启动≤5秒）。

日常运维

• 每月清洁空调滤网与除湿机蒸发器，每季度备份数据库。
• 每年全面检查系统，更换老化部件。

六、成本效益分析

1. 初期投入

• 300㎡库房硬件成本约4-6万元（含传感器、空调、除湿机、PLC及系统集成）。

长期收益

• 人力成本降低：替代每日人工巡检，年省人力成本约5万元。
• 档案寿命延长：温湿度稳定使纸质档案保存寿命延长10-30年。
• 能耗节约：智能策略年节电约1.2万度，折合电费约1万元。

七、案例应用与扩展性

1. 某省级档案馆实践

• 部署20组H-TH传感器与2台精密空调，实现温湿度达标率从75%提升至98%。
• 通过LoRa无线组网，解决老旧库房布线难题，施工周期缩短70%。

未来扩展方向

• 结合AI算法预测温湿度变化趋势，提前24小时启动调节设备。
• 集成物联网平台，实现多库房集中管理与智能调度。

添加图片注释，不超过 140 字（可选）

本方案通过高精度传感器、智能控制器与闭环控制策略，构建了档案馆温湿度自动化调控体系，显著提升环境稳定性与管理效率，为档案长期保存提供可靠保障。
