30 秒装完！以太网漏水检测控制器，导轨卡扣 + RJ45 接口，1024 米线覆盖 2000㎡机房

以太网漏水检测控制器：远距离监控与灵活部署的工业级解决方案​





添加图片注释，不超过 140 字（可选）

在数据中心、配电室、智能楼宇机房、仓储冷库等场景中，管道渗漏、冷凝水积聚等漏水问题若未及时发现，可能导致设备短路、数据丢失、财产损失等严重后果。传统漏水检测设备普遍存在 “布线繁琐、供电方式单一、探测距离有限” 等痛点，难以适配大型场景的全面监控需求。以太网漏水检测控制器凭借RJ45 以太网信号输出（支持远程监控）、POE/12-24VDC 双供电模式（适配复杂供电环境）、导轨式标准化安装（提升部署效率）、1024 米超长漏水线缆接入（覆盖大型区域） 四大核心特性，成为工业级漏水监控的优选设备。本文将从产品特性、技术原理、应用场景到安装维护，全面解析其技术价值与实用优势。​

一、产品核心特性：针对性解决漏水检测场景痛点​

以太网漏水检测控制器的设计初衷，是突破传统漏水检测设备的应用局限，其核心特性围绕 “远距离、灵活化、易部署、可远程” 四大需求展开，完美适配工业级场景的复杂环境。​

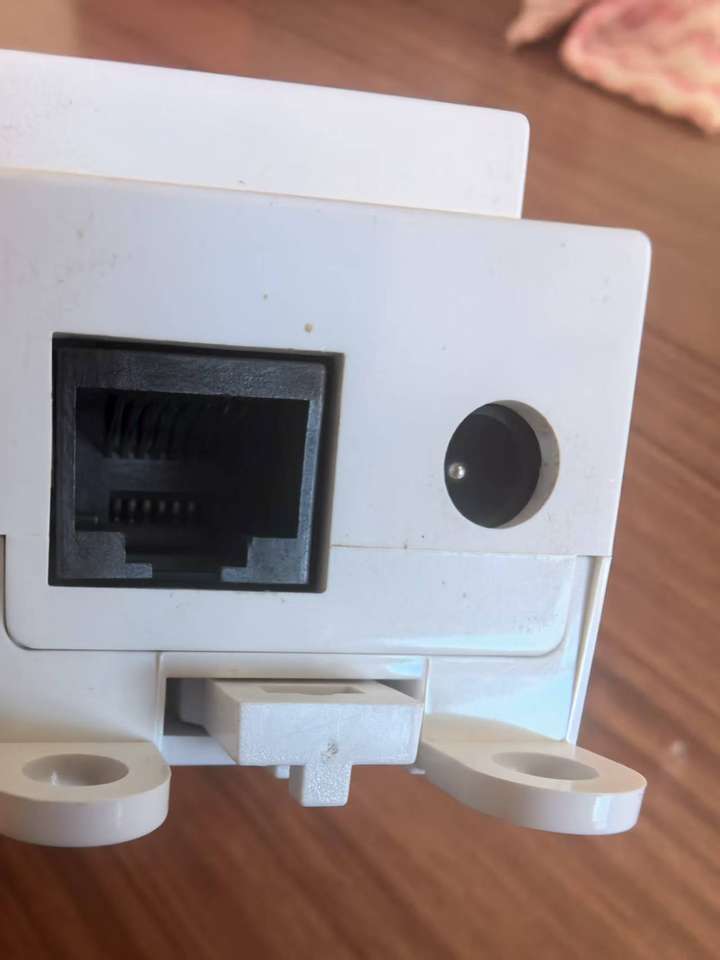

1. RJ45 以太网信号输出：实现远程监控与智能联动​

区别于传统 “本地报警 + 无远程传输” 的漏水检测器，该控制器采用RJ45 标准以太网接口，支持 TCP/IP 协议，具备三大核心优势：​





添加图片注释，不超过 140 字（可选）





添加图片注释，不超过 140 字（可选）





添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）



• 远程实时监控：通过 RJ45 接入局域网 / 互联网，可在远端监控平台（如电脑客户端、手机 APP、物联网云平台）实时查看漏水状态（正常 / 漏水 / 故障），无需现场值守，尤其适合跨区域大型数据中心、多站点配电室的集中管理；​





• 协议兼容性强：支持 Modbus TCP、MQTT 等工业级协议，可无缝对接动环监控系统（如华为 NetEco、施耐德 EcoStruxure）、楼宇自控系统（BMS）及第三方物联网平台（阿里云、腾讯云），实现 “漏水报警→联动处置” 自动化（如漏水时自动关闭阀门、启动排水泵）；​





• 数据可追溯：控制器可存储历史漏水记录（包括漏水时间、位置、持续时长），通过 RJ45 接口上传至监控平台，便于后期故障分析与责任追溯，满足工业场景的合规性要求。​



2. 双供电模式：POE+12-24VDC，适配复杂供电环境​

针对不同场景的供电条件差异，控制器支持两种供电方式，兼顾灵活性与可靠性：​



• POE 供电（以太网供电）：通过 RJ45 接口实现 “数据传输 + 供电一体化”，无需单独布放电源线，仅需一根 CAT5/CAT6 网线即可完成连接，大幅降低数据中心、机房等 “布线密集区” 的施工成本与空间占用；支持 IEEE 802.3af 标准，兼容主流 POE 交换机，单端口供电功率可达 15.4W，满足控制器与漏水线缆的长期稳定运行；​





• 12-24VDC 直流供电：适配工业场景常用的 12VDC/24VDC 开关电源，当场景无 POE 交换机（如老旧配电室、仓库）时，可通过直流电源供电，供电电压范围宽，抵御电压波动能力强（如 12VDC±10% 波动不影响设备运行）；​





• 冗余供电设计：部分型号支持 “POE + 直流供电” 双冗余，当其中一种供电方式故障时，另一种可无缝切换，避免因断电导致漏水监控中断，保障核心场景（如金融数据中心）的无间断防护。​

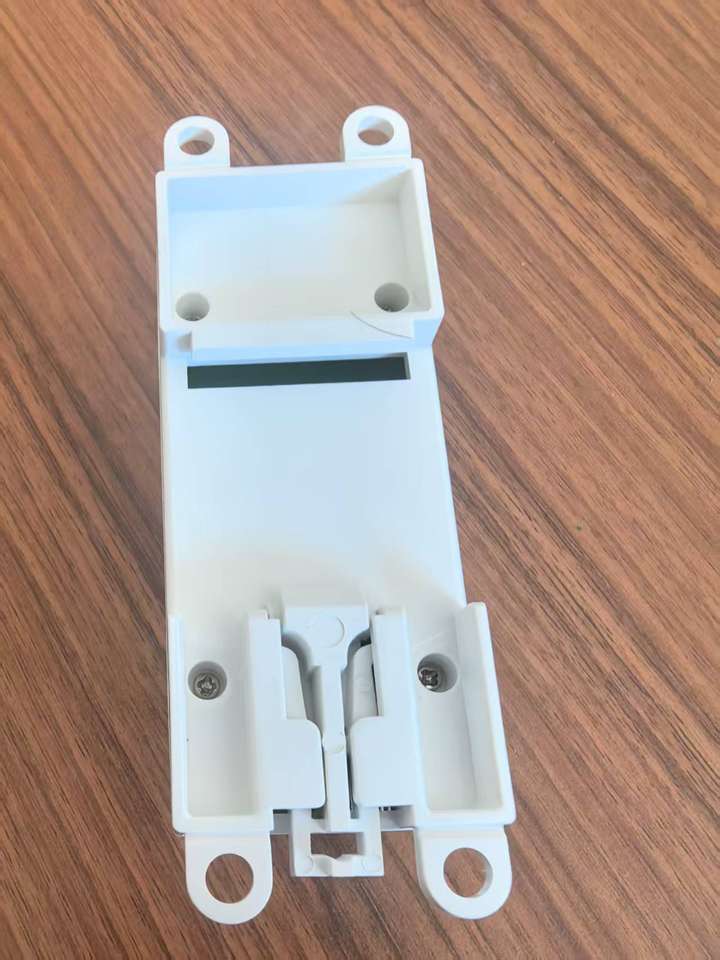

3. 导轨式安装：标准化部署，适配工业机柜环境​

控制器采用DIN 导轨式安装设计，完全符合工业自动化场景的安装规范：​



• 适配标准导轨：兼容 35mm DIN 标准导轨（工业机柜常用规格），可与 PLC、继电器、交换机等设备共用机柜导轨，无需额外打孔或制作安装支架，安装效率提升 60% 以上；​





• 紧凑体积：机身厚度通常≤40mm，宽度≤120mm，可嵌入密集型工业机柜，不占用过多空间，尤其适合数据中心机房 “机柜空间紧张” 的场景；​





• 拆装便捷：通过卡扣式结构固定于导轨，拆卸时仅需按压卡扣即可取下，便于后期设备维护或更换，减少对机柜内其他设备的影响。​



4. 1024 米超长漏水线缆接入：覆盖大型场景无死角​

漏水检测的核心需求是 “全面覆盖”，控制器支持最长 1024 米漏水线缆（或漏水绳）接入，解决传统设备 “探测距离短（通常≤100 米）、需多设备级联” 的问题：​



• 覆盖范围广：1024 米线缆可沿数据中心机房的地板下、机柜底部、管道沿线铺设，单台控制器即可覆盖上千平方米的大型区域（如 1 个 2000㎡的机房仅需 2-3 台设备），降低设备采购成本；​





• 线缆兼容性强：支持定位式与非定位式漏水线缆，定位式线缆可精准定位漏水点（误差≤1 米），便于快速排查；非定位式线缆成本更低，适合 “仅需报警、无需定位” 的场景（如仓库地面）；​





• 抗干扰与耐用性：配套漏水线缆采用氟橡胶材质，具备防腐蚀、耐高低温（-40℃~85℃）、抗电磁干扰能力，可在机房强电磁环境、冷库低温环境中长期使用，使用寿命可达 5 年以上。​



二、核心技术原理：从漏水探测到远程报警的全流程解析​

以太网漏水检测控制器的工作流程围绕 “信号采集→数据处理→远程传输→报警联动” 展开，核心技术聚焦 “精准探测” 与 “稳定传输”，确保漏水事件不遗漏、不误报。​

1. 漏水探测原理：导电式 + 电容式双重探测（可选）​

控制器通过配套漏水线缆实现漏水探测，主流探测方式分为两种，适配不同场景需求：​



• 导电式探测：漏水线缆由两根平行导线组成，导线外覆吸水膨胀材质；当发生漏水时，吸水材质遇水膨胀，使两根导线导通，控制器检测到回路电阻变化（从无穷大变为≤1kΩ），判定为 “漏水”；该方式成本低、响应快（≤1 秒），适合检测清水、蒸馏水等导电性较弱的液体；​



添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

• 电容式探测：漏水线缆内置电容感应层，当接触液体（无论导电性强弱，如油、化学试剂）时，线缆电容值发生变化，控制器通过电容变化量判定是否漏水；该方式适用范围广，可检测非导电液体，适合实验室、化工仓库等场景。​



2. 以太网数据传输：TCP/IP 协议保障远程稳定​

控制器内置以太网模块，通过 RJ45 接口实现数据传输，核心技术细节包括：​



• 传输速率：支持 10/100Mbps 自适应以太网，满足 “漏水状态实时上传” 的需求（数据量小，10Mbps 速率即可保障无延迟）；​





• 网络安全性：支持 IP 地址过滤、端口映射、VPN 接入等功能，防止未授权设备访问控制器，保障工业场景的网络安全；​





• 断线重连：当以太网链路临时中断（如网线松动），控制器可自动检测并重新连接，恢复后自动补传中断期间的关键数据（如漏水报警记录），避免数据丢失。​



3. 报警机制：多级报警 + 联动控制，响应更及时​

为避免漏水事件延误处置，控制器具备完善的报警机制：​



• 本地报警：机身自带 LED 指示灯（正常绿灯、漏水红灯、故障黄灯）与蜂鸣器（可调音量或关闭），现场人员可快速识别状态；​





• 远程报警：通过以太网向监控平台发送报警信息（如短信、邮件、APP 推送），支持设置多级报警阈值（如 “轻微漏水”“严重漏水”），不同级别触发不同处置策略；​





• 联动控制：具备 2 路继电器输出接口，可直接联动外部设备（如电磁阀、排水泵、风扇），实现 “漏水→自动关阀 / 排水” 的闭环控制，无需人工干预，减少损失。​



三、典型应用场景：覆盖工业级核心漏水防护需求​

以太网漏水检测控制器凭借 “远距离、灵活化、可远程” 的优势，已广泛应用于对漏水防护要求高的工业与商用场景，以下为核心应用场景解析：​

1. 数据中心机房与服务器机柜​



• 场景痛点：机房地板下铺设大量电缆与空调管道，漏水易导致服务器短路、数据丢失；传统设备探测距离短，需多台级联，布线复杂；​





• 产品适配性：​





• 采用 POE 供电，通过 RJ45 接入机房局域网，无需额外布放电源线，契合机房 “布线整洁” 要求；​





• 1024 米漏水线缆沿地板下管道、机柜底部铺设，单台控制器覆盖多个机柜，减少设备数量；​





• 对接机房动环系统，漏水时自动推送报警信息至运维人员，并联动空调系统关闭漏水区域的空调水阀，避免漏水扩大。​



2. 配电室与变电站​



• 场景痛点：配电室存在高压设备，漏水易引发漏电事故，后果严重；场景通常无 POE 供电，且空间分散，需远距离监控；​





• 产品适配性：​





• 采用 12-24VDC 直流供电，适配配电室现有直流电源；​





• 1024 米线缆沿电缆沟、变压器底部、配电柜周边铺设，覆盖整个配电室区域；​





• 远程监控功能支持运维人员在中控室查看状态，避免现场巡检接触高压设备，提升安全性；​





• 一级防雷设计（部分型号），抵御变电站雷雨天气的电磁干扰与雷击风险。​



3. 智能楼宇与商业综合体​



• 场景痛点：楼宇内空调管道、消防水管分布广，漏水易损坏吊顶、电梯设备；需集中管理多个楼层或区域的漏水状态；​





• 产品适配性：​





• 导轨式安装于楼宇弱电间的标准机柜，与 BMS 系统对接，实现全楼宇漏水状态集中监控；​





• POE 供电适配楼宇以太网布线，减少弱电间电源线数量；​





• 定位式漏水线缆可精准定位电梯井、空调机房等关键区域的漏水点，便于快速维修。​



4. 仓储冷库与实验室​



• 场景痛点：冷库低温环境（-20℃~0℃）易产生冷凝水，实验室存在化学试剂泄漏风险，传统线缆易损坏或误报；​





• 产品适配性：​





• 配套耐低温漏水线缆（-40℃~85℃），适应冷库低温环境；​





• 电容式探测线缆可检测实验室的化学试剂泄漏，避免误报；​





• 远程监控功能减少人员进入冷库或实验室的频次，降低操作风险；​





• 低功耗设计（待机功耗≤1W），适合冷库 “长期运行、节能降耗” 的需求。​



四、安装与维护：标准化流程，降低运维成本​

1. 安装步骤（以数据中心机房场景为例）​



1. 设备固定：将控制器通过卡扣安装在机房机柜的 35mm DIN 导轨上，确保机身通风良好，远离热源（如服务器出风口）；​





1. 供电连接：若采用 POE 供电，将 CAT5/CAT6 网线一端插入控制器 RJ45 接口，另一端连接 POE 交换机；若采用直流供电，接入 12-24VDC 电源（注意正负极）；​





1. 线缆铺设：根据漏水风险区域（如地板下管道、机柜底部）铺设漏水线缆，线缆接头处采用防水端子连接，避免接触不良；将线缆另一端接入控制器的 “漏水探测接口”；​





1. 网络配置：通过控制器自带的按键或电脑端配置软件，设置 IP 地址、子网掩码、网关（与机房局域网适配），并添加至动环监控系统；​





1. 功能测试：向漏水线缆喷洒少量清水，测试控制器是否触发漏水报警（本地红灯 + 蜂鸣器、远程平台报警），并检查联动设备（如阀门）是否正常动作。​



2. 日常维护要点​



1. 线缆检查：每季度检查漏水线缆是否破损、接头是否松动，尤其在机房装修、设备搬迁后，避免线缆被意外损坏；​





1. 设备清洁：每半年用干布擦拭控制器机身，清除灰尘，避免灰尘堆积影响散热或导致按键失灵；​





1. 功能测试：每月通过监控平台触发 “手动测试”，检查控制器的报警功能、网络连接与联动设备是否正常，确保设备处于有效状态；​





1. 固件升级：定期查看设备厂商的固件更新，通过 RJ45 接口远程升级控制器固件，获取新增功能（如协议兼容性优化、报警策略升级）。​



五、总结：工业级漏水监控的 “智能化升级方案”​

以太网漏水检测控制器通过 “RJ45 以太网远程传输” 打破空间限制，“POE + 双直流供电” 适配复杂环境，“导轨式安装” 提升部署效率，“1024 米线缆接入” 实现全面覆盖，从根本上解决了传统漏水检测设备 “布线繁、供电难、覆盖窄、难远程” 的痛点。​

在数据中心、配电室、智能楼宇等核心场景中，该设备不仅能实现 “漏水实时报警”，更能通过与监控系统的联动，构建 “探测 - 报警 - 处置” 的自动化闭环，为设备安全与财产安全提供可靠保障。随着工业物联网的发展，未来该类设备还将进一步集成 AI 故障预测（如线缆老化预警）、边缘计算（本地数据处理）等功能，推动漏水监控从 “被动响应” 向 “主动预防” 升级，为工业级场景的数字化运维提供更坚实的技术支撑。
