差分传输 RS485 烟雾传感器：大型园区 1200 米实时传数据，消防管理不跑现场！

RS485 信号输出烟雾传感器：智能组网与火灾早期预警的核心设备

一、定义与核心价值

RS485 信号输出的烟雾传感器（又称 “RS485 烟感”），是基于RS485 通讯协议的智能火灾探测设备。它可实时监测空气中的烟雾浓度，将检测数据通过 RS485 接口传输至中央控制系统，实现火灾的早期预警、集中管理与多设备联动，广泛适用于工业、商业、家庭等各类需火灾防范的场景。

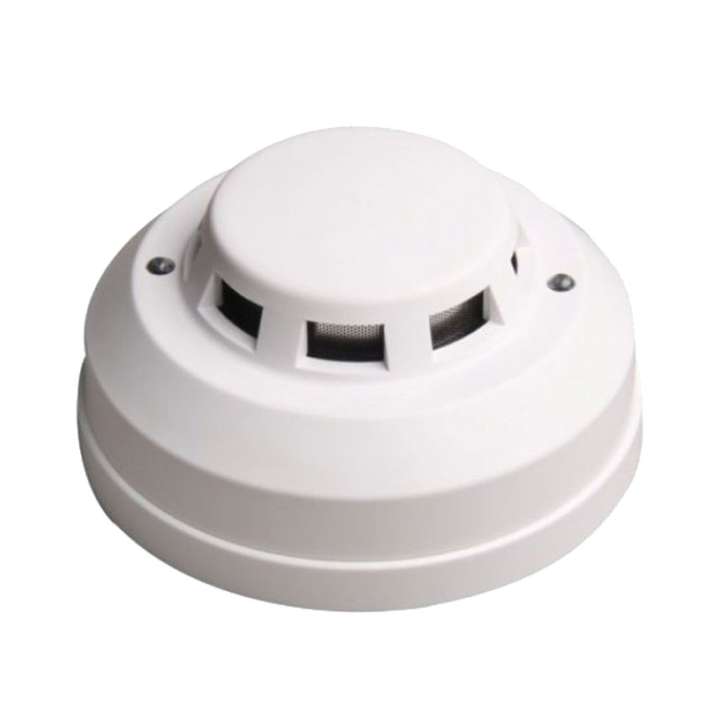

RS485信号输出烟雾传感器/烟感

二、工作原理

1. 烟雾检测原理

• 光电感烟技术：通过红外光电传感器，利用 “烟雾颗粒对光线的散射 / 遮挡” 原理，将烟雾浓度转化为电信号。当烟雾进入传感器光学腔，光线散射使光敏元件接收的信号发生变化，进而判断烟雾浓度是否超标。
• 气体传感原理：烟雾颗粒会改变传感器的电导率（浓度越高，电导率越大），再通过转换电路将电信号转化为Modbus 协议可识别的数字量，精准输出烟雾浓度（如 ppm 值）。

2. RS485 通讯与数据传输

RS485 是一种平衡式、差分传输的总线通讯技术，具备 ** 传输距离远（最远可达 1200 米）、抗干扰能力强、支持多设备组网（最多可挂接 256 台设备）** 的特点。传感器将处理后的烟雾浓度电信号，通过 RS485 接口以标准协议（如 Modbus-RTU）传输至监控系统，实现远程数据采集与管理。

3. 辅助环境监测（部分型号）

部分传感器内置温湿度传感器，可同步监测环境温湿度，为火灾预警提供更全面的环境参考（如补偿高湿度环境下的烟雾特性变化）。

三、核心特点

1. 高灵敏度，早期火灾探测

采用高灵敏度光电 / 气体传感技术，能捕捉空气中微小烟雾颗粒（如最小检测浓度低至 0.01ppm，），在火灾 ** 阴燃阶段（无明火但有烟雾）** 即可触发报警，为逃生与灭火争取黄金时间。

2. RS485 总线，高效组网管理

支持 RS485 总线通讯，多台传感器可轻松接入中央消防监控系统，适用于大型厂房、多层建筑等复杂场景的集中监控，大幅简化布线与管理成本。

3. 声光报警，直观警示

内置蜂鸣器与 LED 指示灯，烟雾浓度超标时立即发出 “高分贝声响（如 3 米内达 80dB，）+ 红色灯光闪烁”，第一时间提醒现场人员。

4. 低功耗与自检，稳定可靠

• 低功耗设计：静态电流低（如 DC24V 下≤2mA，），适合长时间连续运行，降低能耗与使用成本。
• 定期自检功能：自动检测传感器工作状态，故障时主动报警，保障设备长期稳定运行。

5. 耐候性强，适应复杂环境

采用防尘、防潮、抗干扰设计，如 “防虫网状窗口、金属屏蔽罩抗射频干扰（10MHz～1GHz，）”，可在高温（-40℃～+80℃，）、高湿（≤95% RH 无凝结，）、多尘的工业环境中稳定工作。

6. 多协议与二次开发支持

多数支持Modbus 协议，可与 PLC、工控系统等无缝对接；部分型号支持波特率可调（如 2400/4800/9600bps，）、设备地址自定义，甚至支持二次开发，满足不同场景的集成需求。

四、产品优势

1. 组网灵活，集中管理高效

通过 RS485 总线，多台传感器可快速组成 “分布式火灾监测网络”，消防人员无需逐一巡检，通过中央系统即可远程查看所有点位的烟雾数据），大幅提升管理效率。

2. 远程监控，响应更及时

在大型园区、高层建筑中，RS485 的长距离传输特性（结合网关可拓展至更广范围），让监控中心能实时接收远端烟雾报警，第一时间调度资源，减少火灾扩散风险）。

3. 多设备联动，消防自动化

可与自动喷水灭火系统、通风设备等联动，烟雾报警触发后自动启动灭火 / 排烟设备，实现 “探测→报警→处置” 的自动化闭环，提升火灾应对效率。

4. 抗干扰性强，工业场景更适配

相比无线烟感易受电磁干扰的问题，RS485 的差分传输技术使其在工业厂房、机房等电磁环境复杂的场景中，仍能稳定传输数据，保障火灾预警的准确性。

五、应用领域

1. 工业场景

工厂车间、仓储物流中心（尤其是存放易燃品的仓库）、机柜 / 箱变 / 机房等，实时监测生产 / 存储环境的烟雾变化，预防火灾蔓延。

2. 商业与公共建筑

商场、写字楼、酒店、地下停车场等人员密集或空间广阔的场所，通过 RS485 组网实现 “无死角” 火灾监测，保障公众安全。

3. 文教与医疗场所

学校教室、医院病房等，对火灾早期预警要求高的区域，及时发现隐患，保护师生、患者生命安全。

4. 家庭与小型场所

家庭住宅、小型店铺等，通过 RS485 接入智能家居 / 安防系统，实现火灾预警与远程通知。

六、典型技术参数（以 JTY-GD-HA801-G-RS485 为例，摘要 4）

• 工作电压：DC9-35V
• 信号输出：RS485（通信协议：Modbus-RTU）
• 电流消耗：静态≤2mA（DC24V）；报警≥10mA（DC24V）
• 环境适应性：工作温度 - 40℃～+80℃；湿度≤95% RH（无凝结）
• 抗干扰能力：抗射频干扰 10MHz～1GHz（20V/m）
• 覆盖面积：空间高度 6-12m 时，保护面积约 80㎡；高度＜6m 时约 60㎡（符合 GB 50116-98 规范）
• 通讯参数：波特率 2400/4800/9600bps（默认 9600bps）；数据位 8 位，无校验，停止位 1 位；设备地址 1-255 可设。

综上，RS485 信号输出的烟雾传感器凭借 “高灵敏度探测、稳定组网传输、多场景适配” 的优势，成为现代火灾防控体系中 “早期预警、智能联动” 的核心设备，为不同领域的消防安全提供可靠技术支撑。
