-40℃到 85℃都能扛！POE 供电温湿度传感器：守护户外多机房设备安全

POE 供电以太网温湿度变送器 / 传感器在户外多机房、户外多配电柜的应用方案

一、应用背景

在户外场景中，多机房与多配电柜承担着数据存储、设备控制等关键任务，其内部温湿度环境直接影响设备运行稳定性与使用寿命。户外环境昼夜温差大、风雨沙尘多，易导致机房和配电柜内温湿度剧烈波动：高温可能引发设备过热宕机，高湿会造成线路短路、金属部件锈蚀，低温则可能使绝缘材料性能下降。

传统温湿度监控方案存在明显缺陷：一方面，采用电池供电的传感器需频繁更换电池，户外环境下维护难度大、成本高；另一方面，使用无线传输的传感器易受户外电磁干扰，数据传输稳定性差，且难以实现集中化管理。而 POE（Power over Ethernet，以太网供电）技术可通过一根网线同时实现数据传输与设备供电，结合以太网的高稳定性，能有效解决户外多机房、多配电柜温湿度监控的供电与数据传输难题。

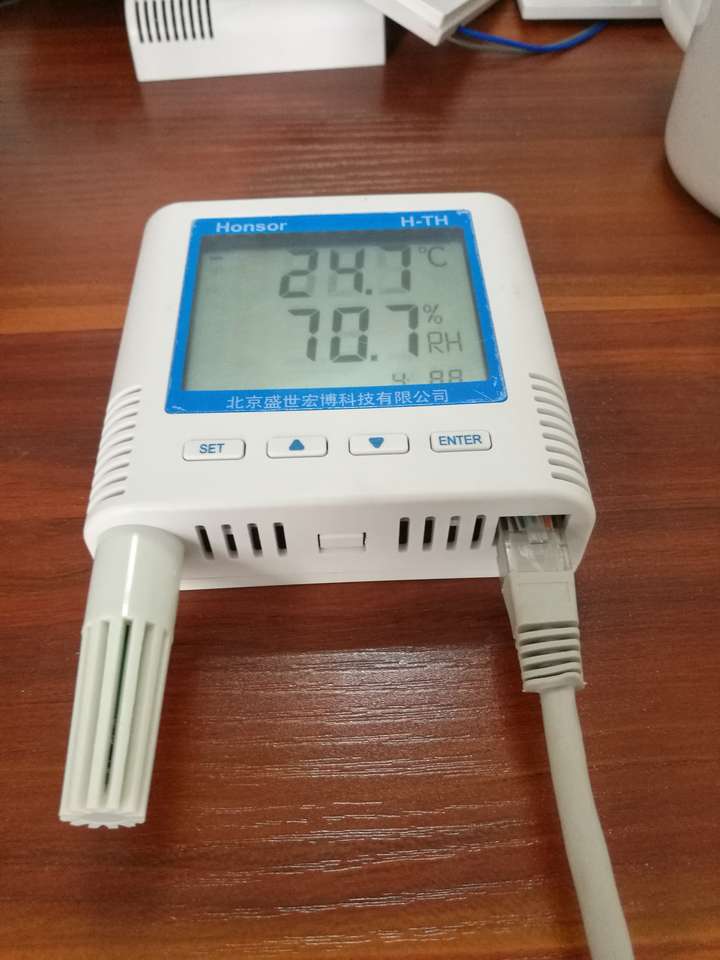

POE供电以太网温湿度传感器/变送器

二、应用目标

1. 实时精准监控：实现对户外多机房、多配电柜内部温湿度数据的实时采集，测量精度满足工业级需求（温度精度 ±0.5℃，湿度精度 ±3% RH），确保数据真实反映环境状况。

2. 稳定可靠运行：利用 POE 供电技术，避免户外复杂环境下独立供电线路故障导致的监控中断；依托以太网传输，保障数据无延迟、无丢失，杜绝无线传输的干扰问题。

3. 智能预警与联动：当温湿度数据超出预设阈值时，系统自动触发声光报警、短信通知或邮件提醒，同时可联动排风设备、除湿机、空调等调控设备，实现环境自动调节。

4. 集中化管理：搭建统一监控平台，支持对所有户外机房、配电柜的温湿度数据进行集中展示、存储与分析，便于管理人员远程查看、历史数据追溯及设备运维。

5. 低成本易扩展：简化布线流程，降低户外施工难度与成本；方案预留扩展接口，后期新增机房或配电柜时，可快速接入新的传感器，无需大规模改造现有系统。

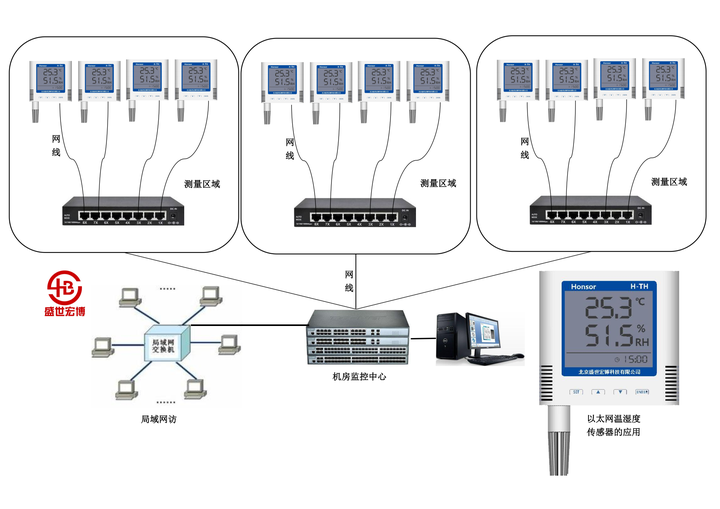

以太网温湿度监控拓展图

三、系统总体架构

本方案采用 “分层架构” 设计，自上而下分为感知层、传输层、平台层与应用层，各层协同工作，实现温湿度监控的全流程覆盖：

（一）感知层：POE 供电以太网温湿度变送器 / 传感器

作为数据采集核心，选用工业级 POE 供电以太网温湿度变送器 / 传感器，具备以下特性：

1. 供电方式：支持 IEEE 802.3af/at 标准 POE 供电，无需额外铺设电源线，通过网线从 POE 交换机获取电力（供电电压 48V DC，功率 3-15W）。

2. 传输方式：采用以太网有线传输，支持 TCP/IP 协议，可直接接入局域网或互联网，数据传输速率达 10/100Mbps，延迟≤100ms。

3. 环境适应性：具备高防护等级（IP65 及以上），可抵御户外沙尘、雨水侵袭；工作温度范围 - 40℃~85℃，湿度范围 0%~99% RH（无凝露），适应户外极端环境。

4. 测量性能：采用高精度温湿度传感器芯片（如 SHT3x 系列），温度测量范围 - 40℃~125℃，湿度测量范围 0%~100% RH，支持定期自动校准，确保数据准确性。

5. 安装方式：提供壁挂式、导轨式（适配配电柜标准导轨）、吸顶式多种安装方式，满足机房墙面 / 天花板、配电柜内部等不同安装场景需求。

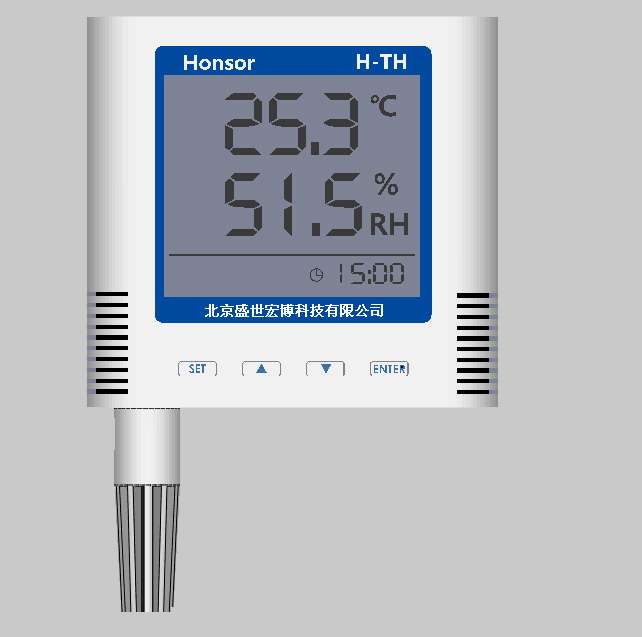

POE 供电传感器

（二）传输层：工业级 POE 交换机与传输线路

1. POE 交换机选型：选用户外工业级 POE 交换机，具备以下特点：

◦ 防护等级 IP67，支持 - 40℃~75℃宽温工作，适应户外高低温、潮湿环境；

◦ 端口配置：根据传感器数量，选择 8 口、16 口或 24 口交换机（其中 POE 供电端口数量不低于传感器数量），预留 2-3 个备用端口；

◦ 防雷抗干扰：具备 6kV 防雷保护功能，支持 EMC 电磁兼容标准，避免户外雷电、电磁干扰导致的设备损坏或数据传输中断；

◦ 冗余功能：支持链路聚合与冗余备份，当某条传输线路故障时，自动切换至备用线路，保障传输连续性。

1. 传输线路：采用超五类或六类屏蔽网线，具备防水、防晒、抗老化特性，适合户外敷设；网线敷设时采用穿管保护（PVC 管或镀锌钢管），避免外力破坏与腐蚀。

（三）平台层：温湿度集中监控平台

基于云服务器或本地服务器搭建监控平台，支持 Windows、Linux 操作系统，具备以下功能：

1. 数据接入：支持 TCP/IP 协议，可同时接入数百台 POE 温湿度变送器 / 传感器，自动识别设备编号与安装位置（如 “户外机房 1 - 机柜 3”“配电柜群 A - 柜 5”）。

2. 数据管理：实时存储温湿度数据，存储周期不低于 1 年，支持按时间（小时、天、月、年）、按位置查询历史数据，生成数据报表（Excel、PDF 格式）与趋势曲线（折线图、柱状图）。

3. 阈值设置：支持为不同设备（机房、配电柜）设置个性化温湿度阈值（如机房温度阈值 18℃~28℃，配电柜湿度阈值 30%~70% RH），阈值可灵活修改。

4. 报警管理：当数据超出阈值时，平台自动触发多种报警方式：本地声光报警（连接报警音箱、指示灯）、远程通知（短信、邮件、APP 推送），并记录报警时间、位置、数据值，报警解除后自动复位。

（四）应用层：终端访问与联动控制

1. 终端访问：支持 PC 端（Web 浏览器）、移动端（Android/iOS APP）访问监控平台，管理人员可随时随地查看实时数据、历史记录与报警信息，支持权限分级（管理员、运维人员、查看人员），避免误操作。

2. 联动控制：平台预留 RS485/Modbus 接口，可与户外机房、配电柜内的调控设备（如工业空调、排风扇、除湿机、加热器）联动：当温度过高时，自动启动排风扇或空调降温；当湿度过高时，自动开启除湿机；当温度过低时，启动加热器，实现环境无人化自动调控。

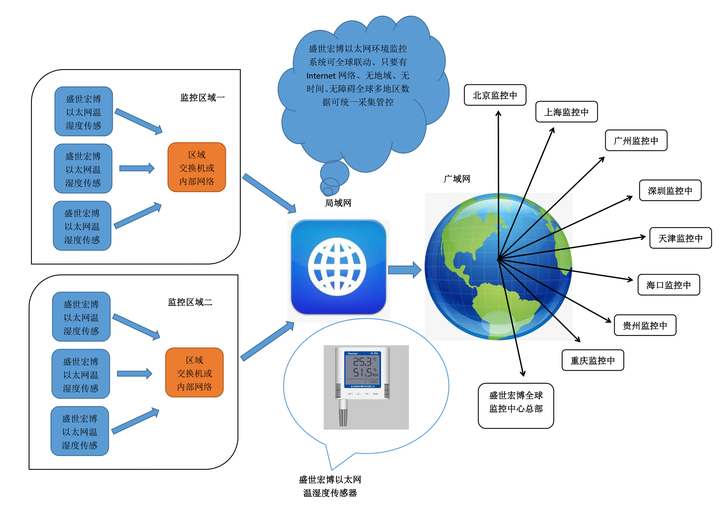

全球异地多点温湿度监控习题拓展图

四、具体应用部署设计

（一）户外多机房部署

1. 传感器安装：

◦ 机房内部：根据机房面积（每 50㎡至少安装 1 台）与设备分布，在机柜顶部、机房角落、空调出风口等关键位置安装传感器；若机房内有机柜群，每 2-3 个机柜安装 1 台传感器，确保覆盖无死角。

◦ 机房外部：在机房外壁（向阳面、背阴面）各安装 1 台传感器，监控户外环境温湿度，辅助判断机房内部环境变化原因。

1. POE 交换机部署：每个机房附近设置 1 台工业级 POE 交换机（若机房距离较近，可多机房共享 1 台交换机，传输距离不超过 100 米），交换机安装在防水配电箱内，配电箱固定在机房外墙或附近支架上，避免露天淋雨。

2. 数据传输：机房内传感器通过屏蔽网线连接至 POE 交换机，交换机通过网线或光纤（若机房距离监控中心超过 100 米）连接至监控平台服务器。

（二）户外多配电柜部署

1. 传感器安装：每个配电柜内部安装 1 台导轨式 POE 温湿度传感器，固定在配电柜内远离发热部件（如断路器、接触器）的位置，避免局部高温影响测量精度；若配电柜为户外露天式，传感器需额外加装防水保护罩（与配电柜防护等级匹配）。

2. POE 交换机部署：在配电柜群中心位置设置 1-2 台工业级 POE 交换机（根据配电柜数量确定，每台交换机覆盖半径不超过 100 米），交换机安装在防水防尘的户外配电箱内，配电箱底部做防水台，防止雨水倒灌。

3. 数据传输：配电柜内传感器通过屏蔽网线（穿管敷设）连接至 POE 交换机，交换机通过光纤连接至监控平台服务器（若配电柜群距离监控中心较远）。

以太网温湿度监控拓展图

五、施工与安装注意事项

1. 设备选型验证：施工前对 POE 温湿度变送器 / 传感器、POE 交换机进行性能测试，模拟户外高低温、潮湿环境，确保设备正常工作；测试数据传输稳定性，连续 24 小时无数据丢失、延迟方可投入使用。

2. 布线规范：网线敷设需避开高压线路、强磁场区域（如变压器、电机），避免电磁干扰；网线接头采用水晶头压接，压接后进行防水处理（缠绕防水胶带）；光纤连接需专业人员操作，确保光衰≤0.5dB/km。

3. 接地处理：POE 交换机、防水配电箱、机房 / 配电柜外壳需可靠接地（接地电阻≤4Ω），避免雷电击中设备导致损坏，保障人员与设备安全。

4. 标识清晰：传感器、POE 交换机、传输线路均张贴标识，标注设备编号、安装位置、IP 地址、责任人等信息，便于后期维护。

六、系统优势

1. 简化部署，降低成本：一根网线实现供电与数据传输，减少户外布线工作量（无需单独敷设电源线），降低施工成本与后期维护难度；POE 设备无需电池，避免频繁更换电池的人力与物料成本。

2. 稳定可靠，适应户外：工业级设备具备宽温、防水、防雷、抗干扰特性，可抵御户外极端环境；以太网传输稳定性远超无线传输，保障数据实时、准确上传。

3. 智能高效，无人值守：自动采集、自动报警、自动联动调控，减少人工干预；集中化平台便于统一管理，提升运维效率，避免因人工巡检不及时导致的设备故障。

4. 灵活扩展，兼容性强：支持新增传感器与 POE 交换机，可随机房、配电柜数量增加灵活扩展；监控平台兼容多种品牌的 POE 设备，便于后期设备升级与替换。

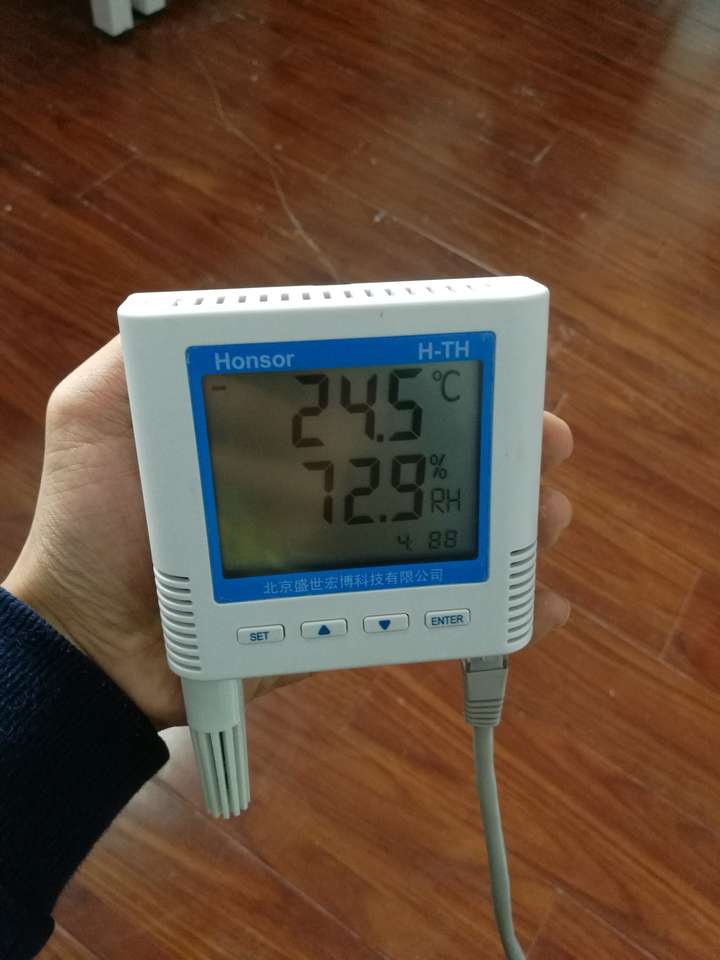

以太网POE温湿度变送器

七、实施计划与售后服务

（一）实施计划

1. 需求调研与方案优化（1-2 周）：现场勘察户外机房、配电柜的位置、数量、环境特点，根据实际情况调整设备选型与部署方案。

2. 设备采购与测试（2-3 周）：采购 POE 温湿度变送器 / 传感器、POE 交换机、传输线路等设备，完成设备性能测试与兼容性验证。

3. 现场施工与安装（3-5 周）：完成设备安装、布线、接地、调试，确保传感器正常采集数据、交换机稳定传输、平台正常接收数据。

4. 系统试运行与培训（1 周）：系统试运行 72 小时，排查并解决问题；对管理人员、运维人员进行操作培训，包括平台使用、故障排查、设备维护等内容。

5. 验收与交付（1 周）：组织用户验收，提交设备清单、施工图纸、操作手册等资料，正式交付使用。

（二）售后服务

1. 质保期：POE 温湿度变送器 / 传感器、POE 交换机提供 2 年质保，质保期内免费更换故障设备；传输线路提供 1 年质保，出现损坏免费维修或更换。

2. 维护服务：质保期内每月提供 1 次远程巡检，每季度提供 1 次现场维护；质保期后提供终身维护服务，收取合理的人工与材料费用。

3. 技术支持：提供 7×24 小时技术支持热线与在线服务，接到故障报修后 2 小时内响应，48 小时内到达现场（户外偏远地区可适当延长）。

4. 升级服务：监控平台免费提供 1 年升级服务，根据用户需求优化功能；后期可根据技术发展，提供设备升级方案（如接入 AI 分析功能，预测温湿度变化趋势）。

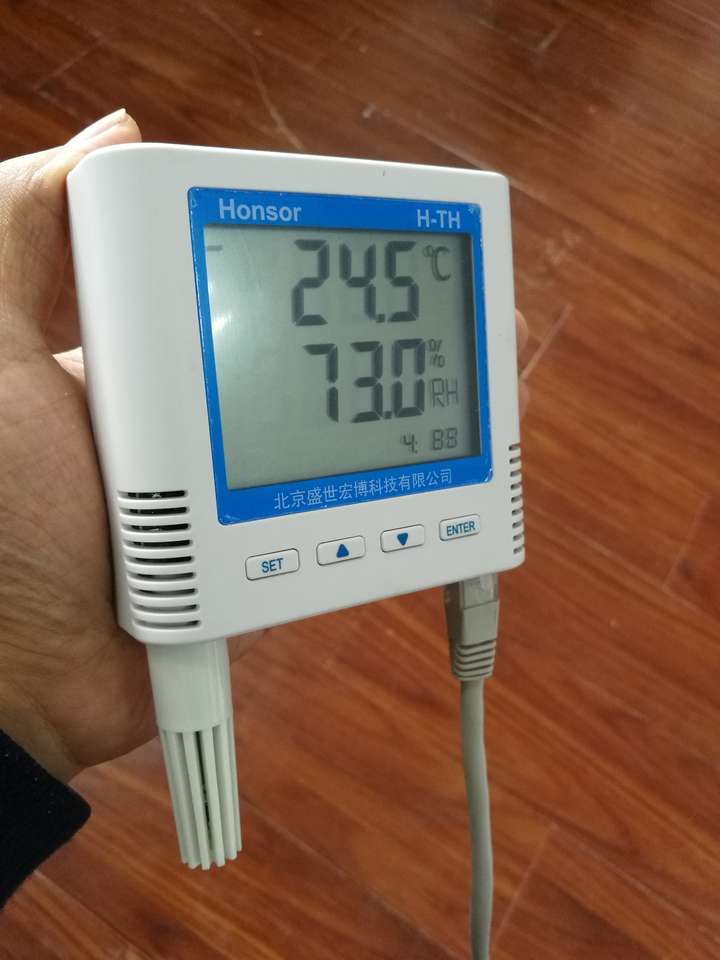

一根网线即可搞定温湿度监控系统
