《从机柜到机房：以太网温湿度变送器，POE/DC 双模式适配全场景》

以太网温湿度变送器在数据机房的应用方案

一、方案背景

数据机房作为企业核心 IT 基础设施，其温湿度环境直接影响设备寿命与运行稳定性。传统监控方案存在布线复杂、协议兼容性差等问题，而支持 RJ45 信号输出、POE 供电及多协议（Modbus TCP/IP、UDP、SNMP）的以太网温湿度变送器，可实现高精度实时监测与灵活部署，满足数据机房对环境控制的严苛要求。





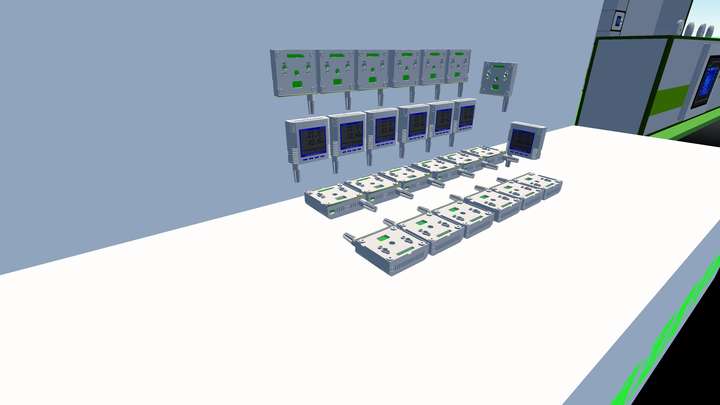

添加图片注释，不超过 140 字（可选）

二、系统架构设计

1. 硬件层 部署支持 POE 供电与 12/24VDC 双供电模式的温湿度变送器（如虹科 Tx5xx 系列），通过 RJ45 接口接入机房局域网。设备采用 IP65 防护等级外壳，支持壁挂或导轨安装，内置聚合物电容传感器，可同时采集温度（±0.2℃精度）、湿度（±2% RH 精度）及气压数据，并通过大屏液晶显示实时状态。
2. 网络层

• 数据传输：
• Modbus TCP/IP：用于与 SCADA 系统或专用监控软件（如 LabVIEW）进行可靠数据交互，支持配置寄存器地址、报警阈值及历史存储间隔（10s-65535s）。
• UDP：适用于实时性要求高的场景（如毫秒级数据更新），支持广播模式实现多点同步采集。
• SNMP：与机房现有网络管理平台（如 IBM Tivoli、HP OpenView）对接，可发送陷阱警报（如温湿度超标、通信中断）至指定 IP 地址。



• POE 供电：采用 D-Link DWL-P50 等 POE 分离器，通过 Cat5e 及以上网线实现数据与电力同步传输，避免单独布线。布线时需遵循 IEEE 802.3af/at 标准，确保线材阻抗匹配与散热设计。



1. 应用层

• 监控平台：集成至骞云平台等管理系统，通过 SNMP 协议实时获取设备状态、性能指标及历史曲线。支持自定义告警策略（如温度＞27℃、湿度＜30% RH 时触发声光报警），并通过邮件 / 短信推送通知。
• 数据存储与分析：利用 Cacti 工具记录长期温湿度数据，生成趋势报告用于容量规划；通过 LabVIEW 实现实时数据可视化与设备参数远程配置。





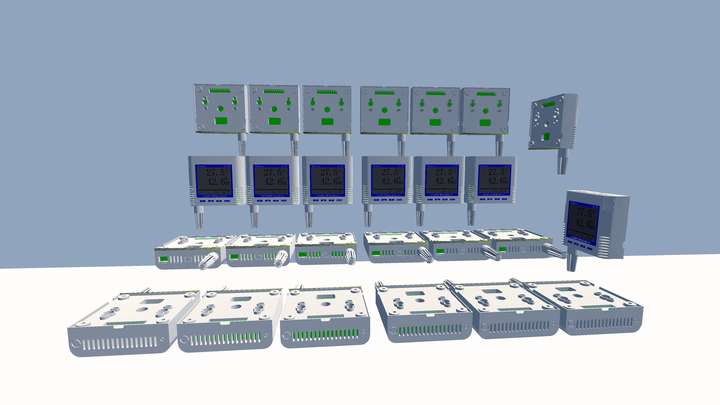

添加图片注释，不超过 140 字（可选）

三、关键技术实现

1. 协议适配与配置

• Modbus TCP：设备默认开放 502 端口，支持读写寄存器功能。例如，寄存器 40001 存储温度值，40002 存储湿度值，可通过 Modbus Poll 工具验证通信稳定性。
• SNMP：配置设备 MIB 库，定义温湿度 OID（如湿度 OID .1.3.6.1.4.1.2011.6.128.1.1.1.1.1），并在管理平台设置团体名（如 public/private）以实现安全访问。
• UDP 优化：通过设置 100ms 发送时钟，在网络质量良好时可实现比 Modbus TCP 快 5ms 的响应速度，适用于高密度机柜区域的实时监测。



1. POE 供电可靠性设计

• 线材选择：采用 24AWG 纯铜 Cat6 线缆，单段传输距离控制在 100 米内；超长距离场景通过 POE 中继器或光纤 + POE 适配器扩展。
• 功率管理：根据设备功耗（如立控 ST200TH 系列 POE 功耗≤12.95W），选择支持 802.3af/at 标准的 POE 交换机，预留 20% 冗余功率以应对扩容需求。



1. 环境适应性与安全防护

• 防护设计：设备 IP65 外壳可抵御机房灰尘与意外溅水，内置防浪涌电路保护核心模块。
• 网络安全：关闭 Telnet 等高风险服务，强制使用 SSH + 证书登录；通过 VLAN 隔离变送器与核心网络，防止未授权访问。



四、部署实施步骤

1. 设备选型与布局

• 根据机房面积与机柜密度，按每 20㎡部署 1 台变送器的标准配置（如 100㎡机房部署 5 台），重点覆盖空调出风口、服务器机柜进风口等关键区域。
• 优先选择支持 POE 供电的型号（如虹科 T3117），简化布线；非 POE 设备通过外接 12/24VDC 电源供电，确保双电源冗余。



1. 安装与调试

• 物理安装：使用魔术扣（MD036）或膨胀螺丝固定变送器，传感器探头避开阳光直射与热源，确保气流顺畅。
• 网络配置：通过 TSensor 软件设置设备 IP 地址（支持 DHCP 自动获取）、Modbus 从机地址及 SNMP 陷阱目标地址，验证通信正常后接入监控平台。



1. 系统联调与验收

• 功能测试：模拟温湿度超标场景，验证报警通知与数据存储功能；通过 SensorReader 软件导出 CSV 数据，检查历史记录完整性。
• 合规性验证：确保温湿度监测范围符合 ASHRAE Class A 标准（温度 18-27℃，湿度 30-60% RH），并通过第三方校准机构认证。





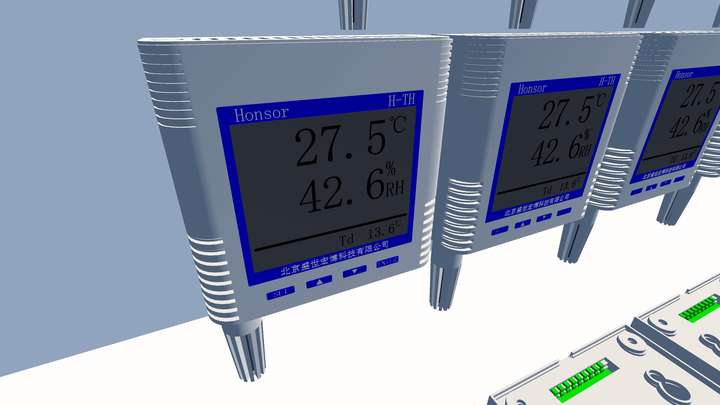

添加图片注释，不超过 140 字（可选）

五、运维管理策略

1. 定期维护

• 校准周期：每 12 个月使用高精度温湿度发生器（如 Vaisala HMT337）进行单点 / 双点校准，修正长期漂移。
• 固件更新：通过设备 Web 界面或专用工具（如虹科 SensorReader）升级固件，修复潜在漏洞并优化通信性能。



1. 远程监控与智能巡检

• 集成热成像巡检车与 3D 机房模型，实时定位设备热点区域；通过 Prometheus+Grafana 搭建自定义监控仪表盘，设置磁盘寿命＜10% 等预测性告警。
• 启用 SNMPv3 加密传输，结合日志审计系统（如 ELK Stack）追踪设备操作记录，实现安全事件可追溯。



六、方案优势

1. 部署灵活性：POE 供电与双协议支持（Modbus TCP+UDP）满足不同场景需求，如核心区采用 Modbus TCP 保证可靠性，边缘区域使用 UDP 提升实时性。
2. 兼容性与扩展性：标准化 SNMP 接口无缝对接现有管理平台，支持通过 SOAP 协议将数据推送至云端，为未来 AI 驱动的环境优化预留接口。
3. 经济性：减少 80% 传统方案布线成本，POE 供电降低电源适配器采购费用；设备平均无故障时间（MTBF）＞50,000 小时，显著降低运维支出。





添加图片注释，不超过 140 字（可选）

七、结论

本方案通过以太网温湿度变送器的多协议支持与 POE 供电特性，构建了高可靠、易扩展的数据机房环境监控体系。其技术实现覆盖从硬件部署到云端管理的全链路，可有效提升机房运维效率，保障 IT 基础设施的稳定运行。
