实验 5：OpenFlow 协议分析和 OpenDaylight 安装

一、实验目的

回顾 JDK 安装配置，了解 OpenDaylight 控制的安装，以及 Mininet 如何连接；通过抓包获取 OpenFlow 协议，验证 OpenFlow 协议和版本，了解协议内容。

二、实验任务

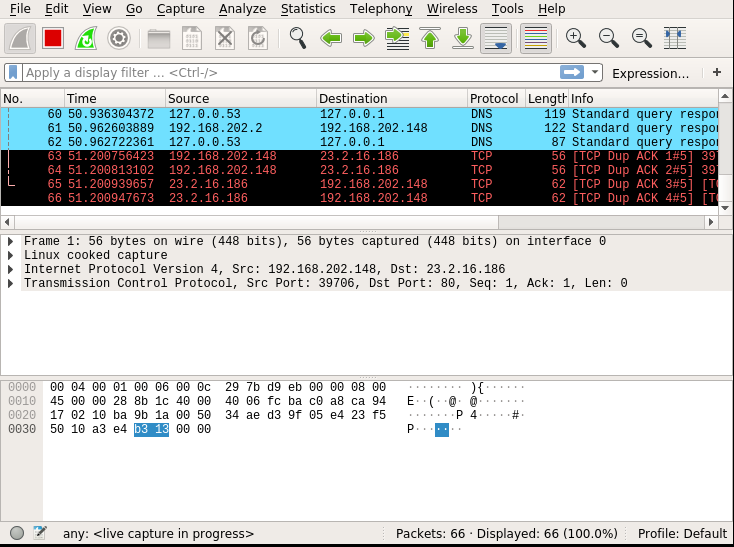

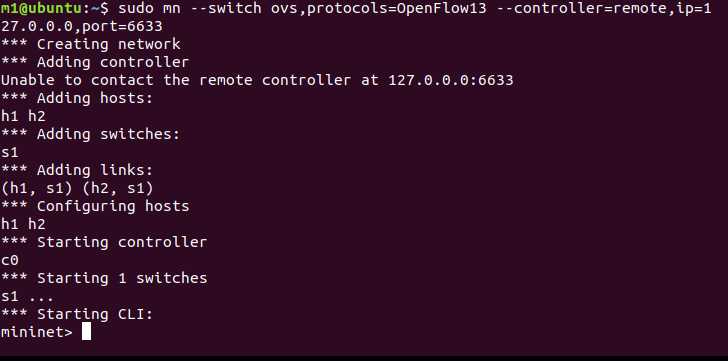

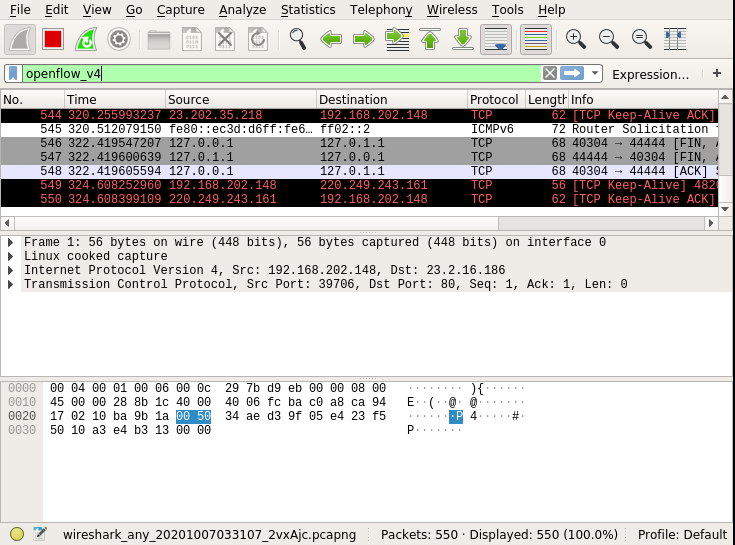

Mininet 生成拓扑连接 OpenDaylight，在 Mininet 上通过 ping 抓包验证 OpenFlow1.3 协议

三、实验步骤

1. 实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）安装 OpenDaylight 控制器（提供两个版本）

由于 OpenDaylight 是基于 Java 运行的，因此需要先安装 jdk 8 环境（版本不宜过高）。

$ sudo mkdir /usr/local/java

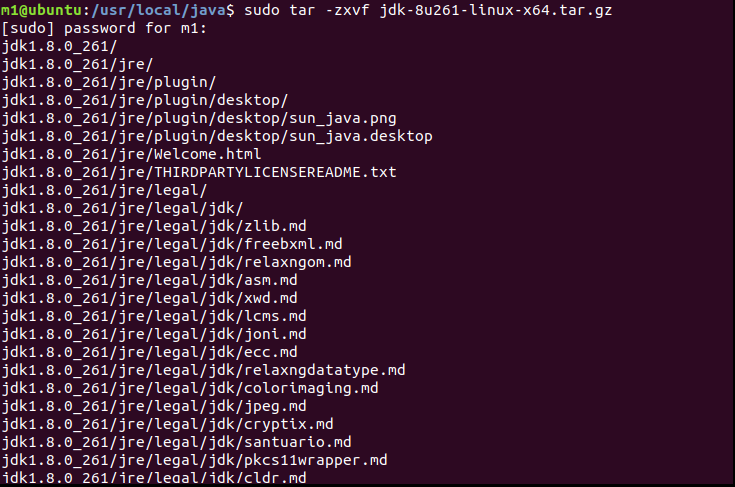

$ sudo tar -zxvf jdk-8u211-linux-x64.tar.gz //需将 jdk 压缩包提前放在相应目录下

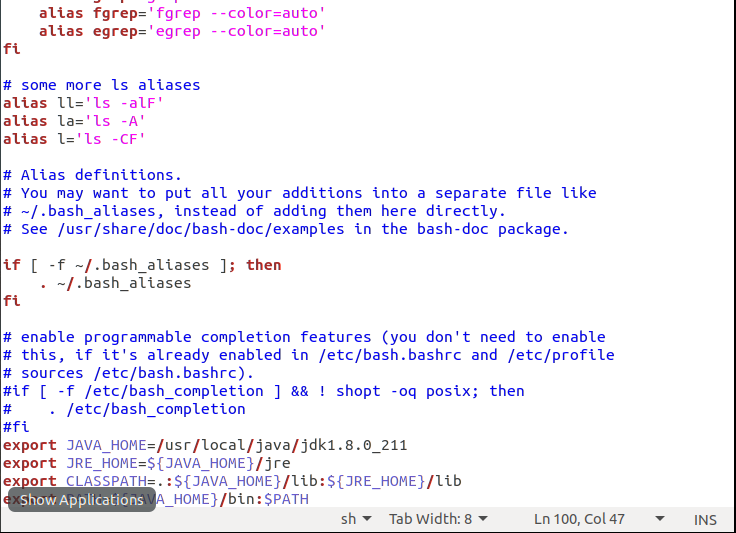

$ gedit ~/.bashrc

在文件末尾追加内容如下：

$ export JAVA_HOME=/usr/local/java/jdk1.8.0_211
$ export JRE_HOME=${JAVA_HOME}/jre
$ export CLASSPATH=.😒{JAVA_HOME}/lib:${JRE_HOME}/lib
$ export PATH=${JAVA_HOME}/bin:$PATH

保存退出，然后运行命令：

$ source ~/.bashrc
$ java -version //验证安装版本

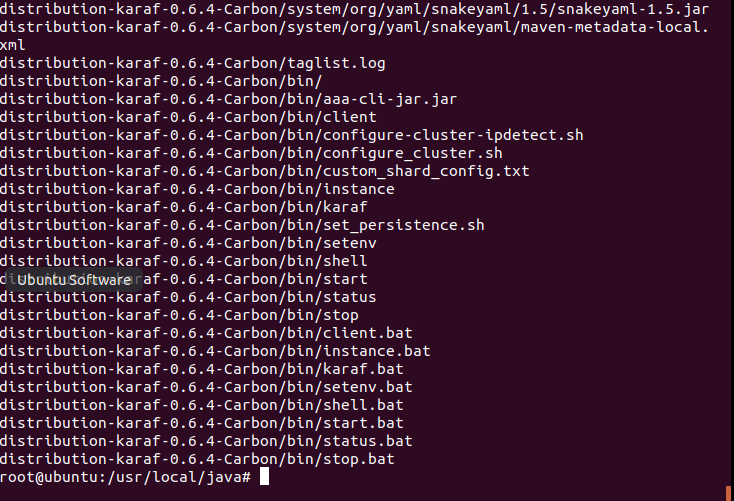

解压安装

$ tar -zxvf distribution-karaf-0.6.4-Carbon.tar.gz //Carbon 版本
$ tar -zxvf distribution-karaf-0.4.4-Beryllium-SR4.tar.gz //Beryllium 版本

运行 karaf（不能用超级权限）

$ ./distribution-karaf-0.6.4-Carbon/bin/karaf //Carbon 版本
$ ./distribution-karaf-0.4.4-Beryllium-SR4/bin/karaf //Beryllium 版本

第一次启动需安装插件，这里两个版本开始有所区别

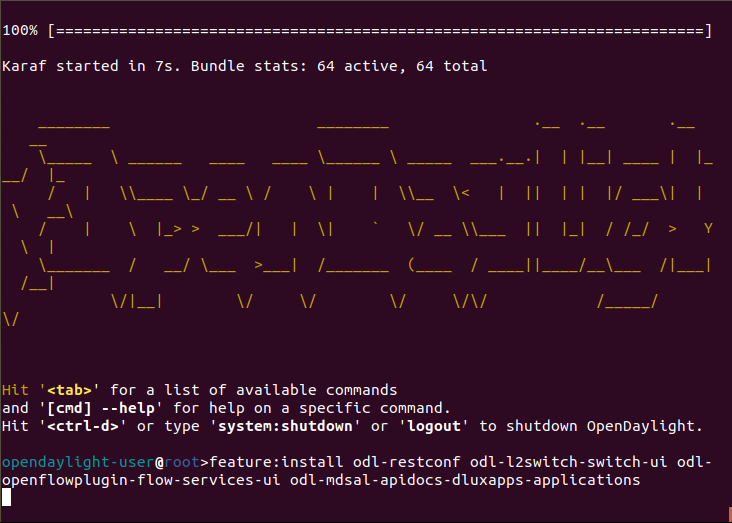

Carbon 版本
$ feature:install odl-restconf odl-l2switch-switch-ui odl-openflowplugin-flow-servicesui odl-mdsal-apidocs odl-dluxapps-applications
Beryllium 版本
$ feature:install odl-restconf odl-l2switch-switch-ui odl-openflowplugin-all odl-mdsalapidocs odl-dlux-core odl-dlux-node odl-dlux-yangui
至此 ODL 控制器启动完毕
