Kubernetes 核心概念

1. Master

Kubernetes 里的 Master指的是集群控制节点，在每个Kubernetes集群里都需要有一个Master来负责整个集群的管理和控制，基本上Kubernetes的所有控制命令都发给它，它负责具体的执行过程，我们后面执行的所有命令基本都是在Master上运行的。Master通常会占据一个独立的服务器（高可用部署建议用3台服务器），主要原因是它太重要了，是整个集群的“首脑”，如果它宕机或者不可用，那么对集群内容器应用的管理都将失效。

在Master上运行着以下关键进程：

  • Kubernetes API Server（kube-apiserver）：提供了HTTP Rest接口的关键服务进程，是Kubernetes里所有资源的增、删、改、查等操作的唯一入口，也是集群控制的入口进程。
  • Kubernetes Controller Manager（kube-controller-manager）：Kubernetes里所有资源对象的自动化控制中心，可以将其理解为资源对象的“大总管”。
  • Kubernetes Scheduler（kube-scheduler）：负责资源调度（Pod调度）的进程，相当于公交公司的“调度室”。

另外，在Master上通常还需要部署etcd服务，因为Kubernetes里的所有资源对象的数据都被保存在etcd中。

2. Node

除了Master，Kubernetes集群中的其他机器被称为Node，在较早的版本中也被称为Minion。与Master一样，Node可以是一台物理主机，也可以是一台虚拟机。Node是Kubernetes集群中的工作负载节点，每个Node都会被Master分配一些工作负载（Docker容器），当某个Node宕机时，其上的工作负载会被Master自动转移到其他节点上。

在每个Node上都运行着以下关键进程：

  • kubelet：负责管控容器，Kubelet会从Kubernetes API Server接收Pod的创建请求，启动和停止容器，监控容器运行状态并汇报给Kubernetes API Server。同时与Master密切协作，实现集群管理的基本功能。
  • kube-proxy：实现Kubernetes Service的通信与负载均衡机制的重要组件。负责为Pod创建代理服务，Kubernetes Proxy会从Kubernetes API Server获取所有的Service信息，并根据Service的信息创建代理服务，实现Service到Pod的请求路由和转发，从而实现Kubernetes层级的虚拟转发网络。
  • Docker Engine（docker）：Docker引擎，负责本机的容器创建和管理工作。

Node可以在运行期间动态增加到Kubernetes集群中，前提是在这个节点上已经正确安装、配置和启动了上述关键进程，在默认情况下Kubelet会向Master注册自己，这也是Kubernetes推荐的Node管理方式。一旦Node被纳入集群管理范围，Kubelet进程就会定时向Master汇报自身的情报，例如操作系统、Docker版本、机器的CPU和内存情况，以及当前有哪些Pod在运行等，这样Master就可以获知每个Node的资源使用情况，并实现高效均衡的资源调度策略。而某个Node在超过指定时间不上报信息时，会被Master判定为“失联”，Node的状态被标记为不可用（Not Ready），随后Master会触发“工作负载大转移”的自动流程。

查看在集群中有多少个Node：

# kubectl get nodes

查看某个Node的详细信息：

# kubectl describe node k8s-node01

上述命令展示了Node的如下关键信息：

  • Node的基本信息：名称、标签、创建时间等。
  • Node当前的运行状态：Node启动后会做一系列的自检工作，比如磁盘空间是否不足（DiskPressure）、内存是否不足（MemoryPressure）、网络是否正常（NetworkUnavailable）、PID资源是否充足（PIDPressure）。在一切正常时设置Node为Ready状态（Ready=True），该状态表示Node处于健康状态，Master将可以在其上调度新的任务了（如启动Pod）。
  • Node的主机地址与主机名。
  • Node上的资源数量：描述Node可用的系统资源，包括CPU、内存数量、最大可调度Pod数量等。
  • Node可分配的资源量：描述Node当前可用于分配的资源量。
  • 主机系统信息：包括主机ID、系统UUID、Linux kernel版本号、操作系统类型与版本、Docker版本号、kubelet与kube-proxy的版本号等。
  • 当前运行的Pod列表概要信息。
  • 已分配的资源使用概要信息，例如资源申请的最低、最大允许使用量占系统总量的百分比。
  • Node相关的Event信息。

3. Pod

Pod是Kubernetes最重要的基本概念，如下图所示是Pod的组成示意图，我们看到每个Pod都有一个特殊的被称为“根容器”的Pause容器。Pause容器对应的镜像属于Kubernetes平台的一部分，除了Pause容器，每个Pod还包含一个或多个紧密相关的用户业务容器。

为什么Kubernetes会设计出一个全新的Pod的概念并且Pod有这样特殊的组成结构？

  1. 在一组容器作为一个单元的情况下，我们难以简单地对“整体”进行判断及有效地行动。比如，一个容器死亡了，此时算是整体死亡么？是N/M的死亡率么？引入业务无关并且不易死亡的Pause容器作为Pod的根容器，以它的状态代表整个容器组的状态，就简单、巧妙地解决了这个难题。
  2. Pod里的多个业务容器共享Pause容器的IP，共享Pause容器挂接的Volume，这样既简化了密切关联的业务容器之间的通信问题，也很好地解决了它们之间的文件共享问题。

Kubernetes为每个Pod都分配了唯一的IP地址，称之为Pod IP，一个Pod里的多个容器共享Pod IP地址。Kubernetes要求底层网络支持集群内任意两个Pod之间的TCP/IP直接通信，这通常采用虚拟二层网络技术来实现，例如Flannel、Open vSwitch等，因此我们需要牢记一点：在Kubernetes里，一个Pod里的容器与另外主机上的Pod容器能够直接通信。

Pod其实有两种类型：普通的Pod及静态Pod（Static Pod）。后者比较特殊，它并没被存放在Kubernetes的etcd存储里，而是被存放在某个具体的Node上的一个具体文件中，并且只在此Node上启动、运行。而普通的Pod一旦被创建，就会被放入etcd中存储，随后会被Kubernetes Master调度到某个具体的Node上并进行绑定（Binding），随后该Pod被对应的Node上的kubelet进程实例化成一组相关的Docker容器并启动。在默认情况下，当Pod里的某个容器停止时，Kubernetes会自动检测到这个问题并且重新启动这个Pod（重启Pod里的所有容器），如果Pod所在的Node宕机，就会将这个Node上的所有Pod重新调度到其他节点上。

Pod、容器与Node的关系图

Kubernetes里的所有资源对象都可以采用YAML或者JSON格式的文件来定义或描述，下面是一个Pod的资源定义文件示例：

apiVersion: v1
kind: Pod
metadata:
  name: myweb
  labels:
    name: myweb
spec:
  containers:
  - name: myweb
    image: kubeguide/tomcat-app:v1
    ports:
    - containerPort: 8080
  env:
    - name: MYSQL_SERVICE_HOST
      value: 'mysql'
    - name: MYSQL_SERVICE_PORT
      value: '3306'

Kind为Pod表明这是一个Pod的定义，metadata里的name属性为Pod的名称，在metadata里还能定义资源对象的标签，这里声明myweb拥有一个"name=myweb"的标签。在Pod里所包含的容器组的定义则在spec一节中声明，这里定义了一个名为myweb、对应镜像为"kubeguide/tomcat-app:v1"的容器，该容器注入了名为"MYSQL_SERVICE_HOST='mysql'"和"MYSQL_SERVICE_PORT='3306'"的环境变量（env关键字），并且在8080端口（containerPort）启动容器进程。Pod的IP加上这里的容器端口（containerPort），组成了一个新的概念——Endpoint，它代表此Pod里的一个服务进程的对外通信地址。一个Pod也存在具有多个Endpoint的情况，比如当我们把Tomcat定义为一个Pod时，可以对外暴露管理端口与服务端口这两个Endpoint。

Kubernetes的Event概念：
Event是一个事件的记录，记录了事件的最早产生时间、最后重现时间、重复次数、发起者、类型，以及导致此事件的原因等众多信息。Event通常会被关联到某个具体的资源对象上，是排查故障的重要参考信息，之前我们看到Node的描述信息包括了Event，而Pod同样有Event记录，当我们发现某个Pod迟迟无法创建时，可以用kubectl describe pod xxxx来查看它的描述信息，以定位问题的成因。

举例：Event记录信息表明Pod里的一个容器被探针检测为失败

每个Pod都可以对其能使用的服务器上的计算资源设置限额，当前可以设置限额的计算资源有CPU与Memory两种，其中CPU的资源单位为CPU（Core）的数量，是一个绝对值而非相对值。

对于绝大多数容器来说，一个CPU的资源配额相当大，所以在Kubernetes里通常以千分之一的CPU配额为最小单位，用m来表示。通常一个容器的CPU配额被定义为100～300m，即占用0.1～0.3个CPU。由于CPU配额是一个绝对值，所以无论在拥有一个Core的机器上，还是在拥有48个Core的机器上，100m这个配额所代表的CPU的使用量都是一样的。与CPU配额类似，Memory配额也是一个绝对值，它的单位是内存字节数。

在Kubernetes里，一个计算资源进行配额限定时需要设定以下两个参数。

  • Requests：该资源的最小申请量，系统必须满足要求。
  • Limits：该资源最大允许使用的量，不能被突破，当容器试图使用超过这个量的资源时，可能会被Kubernetes“杀掉”并重启。

通常，我们会把Requests设置为一个较小的数值，符合容器平时的工作负载情况下的资源需求，而把Limit设置为峰值负载情况下资源占用的最大量。下面这段定义表明MySQL容器申请最少0.25个CPU及64MiB内存，在运行过程中MySQL容器所能使用的资源配额为0.5个CPU及128MiB内存：

spec:
  containers:
  - name: db
    image: mysql
    resources:
      requests:
        memory: "64Mi"
        cpu: "250m"
      limits:
        memory: "128Mi"
        cpu: "500m"

Pod及Pod周边对象的示意图：

4. Replication Controller（RC）

RC是Kubernetes系统中的核心概念之一，简单来说，它其实定义了一个期望的场景，即声明某种Pod的副本数量在任意时刻都符合某个预期值，所以RC的定义包括如下几个部分。

  • Pod期待的副本数量。
  • 用于筛选目标Pod的Label Selector。
  • 当Pod的副本数量小于预期数量时，用于创建新Pod的Pod模板（template）。

下图是一个完整的例子：确保拥有标签tier=frontend的Pod在整个Kubernetes集群中始终只有一个副本。

apiVersion: v1
kind: ReplicationController
metadata:
  name: frontend
spec:
  replicas: 1
  selector:
    tier: frontedn
  template:
    metadata:
      labels:
        app: app-demo
        tier: frontend
    spec:
      containers:
      - name: tomcat-demo
        image: tomcat
        imagePullPolicy: IfNotPresent
        env:
        - name: GET_HOSTS_FROM
          value: dns
        ports:
        - containerPort: 80

在我们定义了一个RC并将其提交到Kubernetes集群中后，Master上的Controller Manager组件就得到通知，定期巡检系统中当前存活的目标Pod，并确保目标Pod实例的数量刚好等于此RC的期望值，如果有过多的Pod副本在运行，系统就会停掉一些Pod，否则系统会再自动创建一些Pod。通过RC，Kubernetes实现了用户应用集群的高可用性，并且大大减少了系统管理员在传统IT环境中需要完成的许多手工运维工作（如主机监控脚本、应用监控脚本、故障恢复脚本等）。

以有3个Node的集群为例，说明Kubernetes如何通过RC来实现Pod副本数量自动控制的机制。假如在我们的RC里定义redis-slave这个Pod需要保持两个副本，系统将可能在其中的两个Node上创建Pod。下图描述了在两个Node上创建redis-slave Pod的情形。

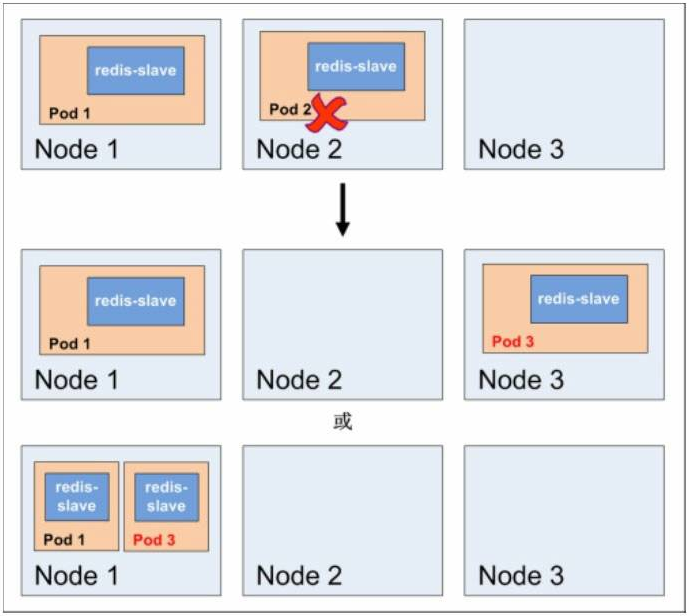

假设Node 2上的Pod 2意外终止，则根据RC定义的replicas数量2，Kubernetes将会自动创建并启动一个新的Pod，以保证在整个集群中始终有两个redis-slave Pod运行。
如图所示，系统可能选择Node 3或者Node 1来创建一个新的Pod。

此外，在运行时，我们可以通过修改RC的副本数量，来实现Pod的动态缩放（Scaling），通过执行kubectl scale命令来一键完成：

# kubectl scale rc redis-slave --replicas=3
scaled

Scaling的执行结果如图所示。

删除RC并不会影响通过该RC已创建好的Pod。为了删除所有Pod，可以设置replicas的值为0，然后更新该RC。另外，kubectl提供了stop和delete命令来一次性删除RC和RC控制的全部Pod。

应用升级时，通常会使用一个新的容器镜像版本替代旧版本。我们希望系统平滑升级，比如在当前系统中有10个对应的旧版本的Pod，则最佳的系统升级方式是旧版本的Pod每停止一个，就同时创建一个新版本的Pod，在整个升级过程中此消彼长，而运行中的Pod数量始终是10个，几分钟以后，当所有的Pod都已经是新版本时，系统升级完成。通过RC机制，Kubernetes很容易就实现了这种高级实用的特性，被称为“滚动升级”（Rolling Update）。

在Kubernetes 1.2后的版本中，Replication Controller升级为另一个新概念--Replica Set，官方解释为“下一代的RC”。Replica Set与RC当前的唯一区别是，Replica Sets支持基于集合的Label selector（Set-based selector），而RC只支持基于等式的Label Selector（equality-based selector），这使得Replica Set的功能更强。

kubectl命令行工具适用于RC的绝大部分命令同样适用于ReplicaSet。此外，我们当前很少单独使用Replica Set，它主要被Deployment这个更高层的资源对象所使用，从而形成一整套Pod创建、删除、更新的编排机制。我们在使用Deployment时，无须关心它是如何创建和维护Replica Set的，这一切都是自动发生的。

Replica Set与Deployment这两个重要的资源对象逐步替代了之前RC的作用，是Kubernetes 1.3里Pod自动扩容（伸缩）这个告警功能实现的基础，也将继续在Kubernetes未来的版本中发挥重要的作用。

最后总结一下RC（Replica Set）的一些特性与作用：

  • 在大多数情况下，我们通过定义一个RC实现Pod的创建及副本数量的自动控制。
  • 在RC里包括完整的Pod定义模板。
  • RC通过Label Selector机制实现对Pod副本的自动控制。
  • 通过改变RC里的Pod副本数量，可以实现Pod的扩容或缩容。
  • 通过改变RC里Pod模板中的镜像版本，可以实现Pod的滚动升级。

5. Service

5.1 概述

Service服务也是Kubernetes里的核心资源对象之一，Kubernetes里的每个Service其实就是我们经常提起的微服务架构中的一个微服务，之前讲解Pod、RC等资源对象其实都是为讲解Kubernetes Service做铺垫的。
下图显示了Pod、RC与Service的逻辑关系。

从上图中可以看到，Kubernetes的Service定义了一个服务的访问入口地址，前端的应用（Pod）通过这个入口地址访问其背后的一组由Pod副本组成的集群实例，Service与其后端Pod副本集群之间则是通过Label Selector来实现无缝对接的。RC的作用实际上是保证Service的服务能力和服务质量始终符合预期标准。

通过分析、识别并建模系统中的所有服务为微服务——Kubernetes Service，我们的系统最终由多个提供不同业务能力而又彼此独立的微服务单元组成的，服务之间通过TCP/IP进行通信，从而形成了强大而又灵活的弹性网格，拥有强大的分布式能力、弹性扩展能力、容错能力，程序架构也变得简单和直观许多，如图所示。

既然每个Pod都会被分配一个单独的IP地址，而且每个Pod都提供了一个独立的Endpoint（Pod IP+ContainerPort）以被客户端访问，现在多个Pod副本组成了一个集群来提供服务，那么客户端如何来访问它们呢？一般的做法是部署一个负载均衡器（软件或硬件），为这组Pod开启一个对外的服务端口如8000端口，并且将这些Pod的Endpoint列表加入8000端口的转发列表，客户端就可以通过负载均衡器的对外IP地址+服务端口来访问此服务。客户端的请求最后会被转发到哪个Pod，由负载均衡器的算法所决定。

Kubernetes也遵循上述常规做法，运行在每个Node上的kube-proxy进程其实就是一个智能的软件负载均衡器，负责把对Service的请求转发到后端的某个Pod实例上，并在内部实现服务的负载均衡与会话保持机制。但Kubernetes发明了一种很巧妙又影响深远的设计：Service没有共用一个负载均衡器的IP地址，每个Service都被分配了一个全局唯一的虚拟IP地址，这个虚拟IP被称为Cluster IP。这样一来，每个服务就变成了具备唯一IP地址的通信节点，服务调用就变成了最基础的TCP网络通信问题。

我们知道，Pod的Endpoint地址会随着Pod的销毁和重新创建而发生改变，因为新Pod的IP地址与之前旧Pod的不同。而Service一旦被创建，Kubernetes就会自动为它分配一个可用的Cluster IP，而且在Service的整个生命周期内，它的Cluster IP不会发生改变。于是，服务发现这个棘手的问题在Kubernetes的架构里也得以轻松解决：只要用Service的Name与Service的Cluster IP地址做一个DNS域名映射即可完美解决问题。现在想想，这真是一个很棒的设计。

需要说明的是，Kubernetes集群中的Service既不是一个实体的组件，也不是一个应用服务，而是一个Iptables的DNAT规则。每当创建Service后，会创建下面一条iptables规则：

-A KUBE-SERVICES -d 10.111.15.33/32 -p tcp -m comment --comment "default/hostnames: cluster IP" -m tcp --dport 80 -j KUBE-SVC-NWV5X2332I4OT4T3

凡是地址是10.111.15.33、目的端口是80的IP包，都会跳转到KUBE-SVC-NWV5X2332I4OT4T3的Iptables链处理。

为了加深对Service的理解，我们创建一个Server的示例。创建一个名为tomcat-service.yaml的定义文件，内容如下：

apiVersion: v1
kind: Service
metadata:
  name: tomcat-service
spec:
  ports:
  - port: 8080
  selector:
    tier: frontend

上述内容定义了一个名为tomcat-service的Service，它的服务端口为8080，凡是拥有“tier=frontend”这个Label的所有Pod实例都属于它，运行下面的命令进行创建：

# kubectl apply -f tomcat-service.yaml
service "tomcat-service" created

我们之前在tomcat-deployment.yaml里定义的Tomcat的Pod刚好拥有这个标签，所以刚才创建的tomcat-service已经对应一个Pod实例，运行下面的命令可以查看tomcat-service的Endpoint列表，其中172.17.1.3是Pod的IP地址，端口8080是Container暴露的端口：

# kubectl get endpoints
NAME             ENDPOINTS             AGE
kubernetes       192.168.18.131:6443   15d
tomcat-service   172.17.1.3:8080       1m

上结果似乎并没有看到Service 的ClusterIP，运行下面的命令即可看到tomct-service被分配的Cluster IP及更多的信息：

# kubectl get svc tomcat-service -o yaml
apiVersion: v1
kind: Service
metadata:
  creationTimestamp: 2016-07-21T17:05:52Z
  name: tomcat-service
  namespace: default
  resourceVersion: "23964"
  selfLink: /api/v1/namespaces/default/services/tomcat-service
  uid: 61987d3c-4f65-11e6-a9d8-000c29ed42c1
spec:
  clusterIP: 169.169.65.227
  ports:
  - port: 8080
    protocol: TCP
    targetPort: 8080
  selector:
    tier: frontend
  sessionAffinity: None
  type: ClusterIP
status:
  loadBalancer: {}

在spec.ports的定义中，targetPort属性用来确定提供该服务的容器所暴露（EXPOSE）的端口号，即具体业务进程在容器内的targetPort上提供TCP/IP接入；port属性则定义了Service的虚端口。前面定义Tomcat服务时没有指定targetPort，则默认targetPort与port相同。

很多服务都存在多个端口的问题，通常一个端口提供业务服务，另外一个端口提供管理服务，比如Mycat、Codis等常见中间件。Kubernetes Service支持多个Endpoint，在存在多个Endpoint的情况下，要求每个Endpoint都定义一个名称来区分。下面是Tomcat多端口的Service定义样例：

apiVersion: v1
kind: Service
metadata:
  name: tomcat-service
spec:
  ports:
  - port: 8080
  name: service-port
  - port: 8005
  name: shutdown-port
  selector:
    tier: frontend

多端口为什么需要给每个端口都命名呢？这就涉及Kubernetes的服务发现机制了。

5.2 Kubernetes的服务发现机制

任何分布式系统都会涉及“服务发现”这个基础问题，大部分分布式系统都通过提供特定的API接口来实现服务发现功能，但这样做会导致平台的侵入性比较强，也增加了开发、测试的难度。Kubernetes则采用了直观朴素的思路去解决这个棘手的问题。

首先，每个Kubernetes中的Service都有唯一的Cluster IP及唯一的名称，而名称是由开发者自己定义的，部署时也没必要改变，所以完全可以被固定在配置中。接下来的问题就是如何通过Service的名称找到对应的Cluster IP。

最早时Kubernetes采用了Linux环境变量解决这个问题，即每个Service都生成一些对应的Linux环境变量（ENV），并在每个Pod的容器启动时自动注入这些环境变量。以下是tomcat-service产生的环境变量条目：

TOMCAT_SERVICE_SERVICE_HOST=169.169.41.218
TOMCAT_SERVICE_SERVICE_PORT_SERVICE_PORT=8080
TOMCAT_SERVICE_SERVICE_PORT_SHUTDOWN_PORT=8005
TOMCAT_SERVICE_SERVICE_PORT=8080
TOMCAT_SERVICE_PORT_8005_TCP_PORT=8005
TOMCAT_SERVICE_PORT=tcp://169.169.41.218:8080
TOMCAT_SERVICE_PORT_8080_TCP_ADDR=169.169.41.218
TOMCAT_SERVICE_PORT_8080_TCP=tcp://169.169.41.218:8080
TOMCAT_SERVICE_PORT_8080_TCP_PROTO=tcp
TOMCAT_SERVICE_PORT_8080_TCP_PORT=8080
TOMCAT_SERVICE_PORT_8005_TCP=tcp://169.169.41.218:8005
TOMCAT_SERVICE_PORT_8005_TCP_ADDR=169.169.41.218
TOMCAT_SERVICE_PORT_8005_TCP_PROTO=tcp

在上述环境变量中，比较重要的是前3个环境变量。可以看到，每个Service的IP地址及端口都有标准的命名规范，遵循这个命名规范，就可以通过代码访问系统环境变量来得到所需的信息，实现服务调用。

考虑到通过环境变量获取Service地址的方式仍然不太方便、不够直观，后来Kubernetes通过Add-On增值包引入了DNS系统，把服务名作为DNS域名，这样程序就可以直接使用服务名来建立通信连接了。目前，Kubernetes上的大部分应用都已经采用了DNS这种新兴的服务发现机制，后面会讲解如何部署DNS系统。

5.3 外部系统访问Service

为了更深入地理解和掌握Kubernetes，我们需要弄明白Kubernetes里的3种IP，这3种IP分别如下。

  • Node IP：Node的IP地址。
  • Pod IP：Pod的IP地址。
  • Cluster IP：Service的IP地址。

首先，Node IP是Kubernetes集群中每个节点的物理网卡的IP地址，是一个真实存在的物理网络，所有属于这个网络的服务器都能通过这个网络直接通信，不管其中是否有部分节点不属于这个Kubernetes集群。这也表明在Kubernetes集群之外的节点访问Kubernetes集群之内的某个节点或者TCP/IP服务时，都必须通过Node IP通信。

其次，Pod IP是每个Pod的IP地址，它是Docker Engine根据docker0网桥的IP地址段进行分配的，通常是一个虚拟的二层网络，前面说过，Kubernetes要求位于不同Node上的Pod都能够彼此直接通信，所以Kubernetes里一个Pod里的容器访问另外一个Pod里的容器时，就是通过Pod IP所在的虚拟二层网络进行通信的，而真实的TCP/IP流量是通过Node IP所在的物理网卡流出的。

最后，Service的Cluster IP，它也是一种虚拟的IP，但更像一个“伪造”的IP网络，原因有以下几点：

  • Cluster IP仅仅作用于Kubernetes Service这个对象，并由Kubernetes管理和分配IP地址（来源于Cluster IP地址池）。
  • Cluster IP无法被Ping，因为没有一个“实体网络对象”来响应。
  • Cluster IP只能结合Service Port组成一个具体的通信端口，单独的Cluster IP不具备TCP/IP通信的基础，并且它们属于Kubernetes集群这样一个封闭的空间，集群外的节点如果要访问这个通信端口，则需要做一些额外的工作。
  • 在Kubernetes集群内，Node IP网、Pod IP网与Cluster IP网之间的通信，采用的是Kubernetes自己设计的一种编程方式的特殊路由规则，与我们熟知的IP路由有很大的不同。

根据上面的分析和总结，我们基本明白了：Service的Cluster IP属于Kubernetes集群内部的地址，无法在集群外部直接使用这个地址。实际上在我们开发的业务系统中肯定有一部分服务是要提供给Kubernetes集群外部的应用或者用户来使用的，典型的例子就是Web端的服务模块，比如上面的tomcat-service，那么用户怎么访问它？答案是：采用NodePort是解决上述问题的最直接、有效的常见做法。

以tomcat-service为例，在Service的定义里做如下扩展即可（见代码中的红框部分）

其中，nodePort:31002这个属性表明手动指定tomcat-service的NodePort为31002，否则Kubernetes会自动分配一个可用的端口。接下来在浏览器里访问http://:31002/，就可以看到Tomcat的欢迎界面了，如图所示

NodePort的实现方式是在Kubernetes集群里的每个Node上都为需要外部访问的Service开启一个对应的TCP监听端口，外部系统只要用任意一个Node的IP地址+具体的NodePort端口号即可访问此服务，在任意Node上运行netstat命令，就可以看到有NodePort端口被监听：

# netstat -tlp | grep 31002
tcp6  0   0 [::]:31002      [::]:*    LISTEN    1125/kube-proxy

但NodePort还没有完全解决外部访问Service的所有问题，比如负载均衡问题。假如在我们的集群中有10个Node，则此时最好有一个负载均衡器，外部的请求只需访问此负载均衡器的IP地址，由负载均衡器负责转发流量到后面某个Node的NodePort上，如图所示：

上图中的Load balancer 组件独立于Kubernetes集群之外，通常是一个硬件的负载均衡器，或者是以软件方式实现的，例如HAProxy或者Nginx。对于每个Service，我们通常需要配置一个对应的Load balancer 实例来转发流量到后端的Node上，这的确增加了工作量及出错的概率。于是Kubernetes提供了自动化的解决方案，如果我们的集群运行在谷歌的公有云GCE上，那么只要把Service的 type=NodePort 改为 type=LoadBalancer，Kubernetes就会自动创建一个对应的Load balancer 实例并返回它的IP地址供外部客户端使用。其他公有云提供商只要实现了支持此特性的驱动，则也可以达到上述目的。此外，裸机上的类似机制（Bare Metal Service Load Balancers）也在被开发。

6. Label

Label（标签）是Kubernetes系统中另外一个核心概念。一个Label是一个key=value的键值对，其中key与value由用户自己指定。Label可以被附加到各种资源对象上，例如Node、Pod、Service、RC等，一个资源对象可以定义任意数量的Label，同一个Label也可以被添加到任意数量的资源对象上。Label通常在资源对象定义时确定，也可以在对象创建后动态添加或者删除。

我们可以通过给指定的资源对象捆绑一个或多个不同的Label来实现多维度的资源分组管理功能，以便灵活、方便地进行资源分配、调度、配置、部署等管理工作。例如，部署不同版本的应用到不同的环境中；监控和分析应用（日志记录、监控、告警）等。

一些常用的Label示例如下：

  • 版本标签："release" : "stable"、"release" : "canary"。
  • 环境标签："environment":"dev"、"environment":"qa"、"environment":"production"。
  • 架构标签："tier" : "frontend"、"tier" : "backend"、"tier" : "middleware"。
  • 分区标签："partition" : "customerA"、"partition" : "customerB"。
  • 质量管控标签："track" : "daily"、"track" : "weekly"。

Label相当于我们熟悉的“标签”。给某个资源对象定义一个Label，就相当于给它打了一个标签，随后可以通过Label Selector（标签选择器）查询和筛选拥有某些Label的资源对象，Kubernetes通过这种方式实现了类似SQL的简单又通用的对象查询机制。

Label Selector可以被类比为SQL语句中的where查询条件，例如，name=redis-slave 这个Label Selector 作用于Pod时，可以被类比为 select * from pod where pod's name =‘redis-slave' 这样的语句。当前有两种 Label Selector 表达式：基于等式的（Equality-based）和基于集合的（Set-based）：

  • 等式类表达式匹配标签（Equality-based）：
    • name = redis-slave：匹配所有具有标签name=redis-slave的资源对象。
    • env != production：匹配所有不具有标签env=production的资源对象，比如env=test就是满足此条件的标签之一。
  • 集合操作类表达式匹配标签（Set-based）：
    • name in（redis-master, redis-slave）：匹配所有具有标签name=redis-master或者name= redis-slave的资源对象。
    • name not in（php-frontend）：匹配所有不具有标签name=php-frontend的资源对象。

可以通过多个Label Selector表达式的组合实现复杂的条件选择，多个表达式之间用“，”进行分隔即可，几个条件之间是“AND”的关系，即同时满足多个条件，比如下面的例子：

name=redis-slave,env!=production
name not in (php-frontend),env!=production

以myweb Pod为例，Label被定义在其metadata中：

apiVersion: v1
kind: Pod
metadata:
  name: myweb
  labels:
    name: myweb

管理对象RC和Service则通过Selector字段设置需要关联Pod的Label：

apiVersion: v1
kind: ReplicationController
metadata:
  name: myweb
spec:
  replicas: 1
  selector:
    app: myweb
  template:
  .......

apiVersion: v1
kind: Service
metadata:
  name: myweb
spec:
  selector:
    app: myweb
  ports；
  - port: 8080

其他管理对象如Deployment、ReplicaSet、DaemonSet和Job则可以在Selector中使用基于集合的筛选条件定义：

......
spec:
  selector:
    matchLabels:
      app: myweb
    matchExpressions；
      - {key: tier, operator: In, values: [frontend]}
      - {key: environment, operator: NotIn, values: [dev]}
  • matchLabels用于定义一组Label，与直接写在Selector中的作用相同；
  • matchExpressions用于定义一组基于集合的筛选条件，可用的条件运算符包括In 、 NotIn 、 Exists和DoesNotExist。
  • 如果同时设置了matchLabels和matchExpressions，则两组条件为AND关系，即需要同时满足所有条件才能完成Selector的筛选。

Label Selector在Kubernetes中的重要使用场景如下：

  • kube-controller进程通过在资源对象RC上定义的Label Selector来筛选要监控的Pod副本数量，使Pod副本数量始终符合预期设定的全自动控制流程。
  • kube-proxy进程通过Service的Label Selector来选择对应的Pod，自动建立每个Service到对应Pod的请求转发路由表，从而实现Service的智能负载均衡机制。
  • 通过对某些Node定义特定的Label，并且在Pod定义文件中使用NodeSelector这种标签调度策略，kube-scheduler进程可以实现Pod定向调度的特性。

举例：假设为Pod定义了3个Label：release、env和role，不同的Pod定义了不同的Label值，如果设置“role=frontend”的Label Selector，则会选取到Node 1和Node 2上的Pod，如图所示。

如果设置“release=beta”的Label Selector，则会选取到Node 2和Node 3上的Pod，如图1.8所示。

总之，使用Label可以给对象创建多组标签，Label和Label Selector共同构成了Kubernetes系统中核心的应用模型，使得被管理对象能够被精细地分组管理，同时实现了整个集群的高可用性。

7. Deployment

Deployment是Kubernetes在1.2版本中引入的新概念，用于更好地解决Pod的编排问题。为此，Deployment在内部使用了Replica Set来实现目的，无论从Deployment的作用与目的、YAML定义，还是从它的具体命令行操作来看，我们都可以把它看作RC的一次升级，两者的相似度超过90%。

Deployment相对于RC的一个最大升级是我们可以随时知道当前Pod“部署”的进度。实际上由于一个Pod的创建、调度、绑定节点及在目标Node上启动对应的容器这一完整过程需要一定的时间，所以我们期待系统启动N个Pod副本的目标状态，实际上是一个连续变化的“部署过程”导致的最终状态。

Deployment的典型使用场景有以下几个。

  • 创建一个Deployment对象来生成对应的Replica Set并完成Pod副本的创建。
  • 检查Deployment的状态来看部署动作是否完成（Pod副本数量是否达到预期的值）。
  • 更新Deployment以创建新的Pod（比如镜像升级）。
  • 如果当前Deployment不稳定，则回滚到一个早先的Deployment版本。
  • 暂停Deployment以便于一次性修改多个PodTemplateSpec的配置项，之后再恢复Deployment，进行新的发布。
  • 扩展Deployment以应对高负载。
  • 查看Deployment的状态，以此作为发布是否成功的指标。
  • 清理不再需要的旧版本ReplicaSets。

运行一些简单的例子来直观地感受Deployment的概念。创建一个名为tomcat-deployment.yaml的Deployment描述文件，内容如下：

apiVersion: v1
kind: Deployment
metadata:
  name: frontend
spec:
  replicas: 1
  selector:
    matchLabels:
      tier: frontend
    matchExpressions:
      - {key: tier, operator: In, values: [frontend]}
  template:
    metadata；
      labels：
        app: app-demo
        tier: frontend
    spec:
      containers:
      - name: tomcat-demo
        image: tomcat
        imagePullPolicy: IfNotPresent
        ports；
        - containerPort: 8080

运行一下命令创建Deployment：

# kubectl apply -f tomcat-deployment.yaml
deployment "tomcat-deploy" created

运行以下命令查看Deployment的信息：

# kubectl get deployments
NAME            DESIRED   CURRENT  UP-TO-DATE   AVAILABLE   AGE
tomcat-depoly   1         1        1            1           4m

上述命令输出涉及的数量解释如下：

  • DESIRED：Pod副本数量的期望值，即在Deployment里定义的Replica。
  • CURRENT：当前Replica的值，实际上是Deployment创建的Replica Set里的Replica值，这个值不断增加，直到达到DESIRED为止，表明整个部署过程完成。
  • UP-TO-DATE：最新版本的Pod的副本数量，用于指示在滚动升级的过程中，有多少个Pod副本已经成功升级。
  • AVAILABLE：当前集群中可用的Pod副本数量，即集群中当前存活的Pod数量。

运行以下命令查看对应的Replica Set，我们看到它的命名与Deployment的名称有关系：

# kubectl get rc
NAME                       DESIRED   CURRENT  AGE
tomcat-depoly-1640611518   1         1        1m

运行以下命令查看创建的Pod，我们发现Pod的命名以Deployment对应的Replica Set的名称为前缀，这种命名很清晰地表明了一个Replica Set创建了哪些Pod，对于Pod滚动升级这种复杂的过程来说，很容易排查错误：

# kubectl get pods
NAME                              REDAY   STATUS    RESTARTS  AGE
tomcat-depoly-1640611518-zhrsc    1/1     Running   0         3m

8. Horizontal Pod Autoscaler

通过手工执行kubectl scale命令，我们可以实现Pod扩容或缩容。如果仅仅到此为止，显然不符合谷歌对Kubernetes的定位目标——自动化、智能化。在谷歌看来，分布式系统要能够根据当前负载的变化自动触发水平扩容或缩容，因为这一过程可能是频繁发生的、不可预料的，所以手动控制的方式是不现实的。

因此，在Kubernetes的1.0版本实现后，就有人在默默研究Pod智能扩容的特性了，并在Kubernetes 1.1中首次发布重量级新特性——Horizontal Pod Autoscaling（Pod横向自动扩容，HPA）。在Kubernetes 1.2中HPA被升级为稳定版本（apiVersion: autoscaling/v1），但仍然保留了旧版本（apiVersion: extensions/v1beta1）。Kubernetes从1.6版本开始，增强了根据应用自定义的指标进行自动扩容和缩容的功能，API版本为autoscaling/v2alpha1，并不断演进。

HPA与之前的RC、Deployment一样，也属于一种Kubernetes资源对象。通过追踪分析指定RC控制的所有目标Pod的负载变化情况，来确定是否需要有针对性地调整目标Pod的副本数量，这是HPA的实现原理。当前，HPA有以下两种方式作为Pod负载的度量指标。

  • CPUUtilizationPercentage。
  • 应用程序自定义的度量指标，比如服务在每秒内的相应请求数（TPS或QPS）。

CPUUtilizationPercentage是一个算术平均值，即目标Pod所有副本自身的CPU利用率的平均值。一个Pod自身的CPU利用率是该Pod当前CPU的使用量除以它的Pod Request的值，比如定义一个Pod的Pod Request为0.4，而当前Pod的CPU使用量为0.2，则它的CPU使用率为50%，这样就可以算出一个RC控制的所有Pod副本的CPU利用率的算术平均值了。如果某一时刻CPUUtilizationPercentage的值超过80%，则意味着当前Pod副本数量很可能不足以支撑接下来更多的请求，需要进行动态扩容，而在请求高峰时段过去后，Pod的CPU利用率又会降下来，此时对应的Pod副本数应该自动减少到一个合理的水平。如果目标Pod没有定义Pod Request的值，则无法使用CPUUtilizationPercentage实现Pod横向自动扩容。除了使用CPUUtilizationPercentage，Kubernetes从1.2版本开始也在尝试支持应用程序自定义的度量指标。

在CPUUtilizationPercentage计算过程中使用到的Pod的CPU使用量通常是1min内的平均值，通常通过查询Heapster监控子系统来得到这个值，所以需要安装部署Heapster，这样便增加了系统的复杂度和实施HPA特性的复杂度。因此，从1.7版本开始，Kubernetes自身孵化了一个基础性能数据采集监控框架——Kubernetes Monitoring Architecture，从而更好地支持HPA和其他需要用到基础性能数据的功能模块。在Kubernetes Monitoring Architecture中，Kubernetes定义了一套标准化的API接口Resource Metrics API，以方便客户端应用程序（如HPA）从Metrics Server中获取目标资源对象的性能数据，例如容器的CPU和内存使用数据。到了Kubernetes 1.8版本，Resource Metrics API被升级为metrics.k8s.io/v1beta1，已经接近生产环境中的可用目标了。

下面是HPA定义的一个具体例子：

apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: php-apache
  namespace: default
spec:
  maxReplicas: 10
  minReplicas: 1
  scaleTargetRef:
    kind: Deployment
    name: php-apache
  targetCPUUtilizationPercentage: 90

根据上面的定义，我们可以知道这个HPA控制的目标对象为一个名为php-apache的Deployment里的Pod副本，当这些Pod副本的CPUUtilizationPercentage的值超过90%时会触发自动动态扩容行为，在扩容或缩容时必须满足的一个约束条件是Pod的副本数为1～10。

除了可以通过直接定义YAML文件并且调用kubectrl create的命令来创建一个HPA资源对象的方式，还可以通过下面的简单命令行直接创建等价的HPA对象：

# kubectl autoscale deployment php-apache  --cpu-percent=90  --min=1 --max=10

后续将会给出一个完整的HPA例子来说明其用法和功能。

9. StatefulSet

在Kubernetes系统中，Pod的管理对象RC、Deployment、DaemonSet和Job都面向无状态的服务。但现实中有很多服务是有状态的，特别是一些复杂的中间件集群，例如MySQL集群、MongoDB集群、Kafka集群、ZooKeeper集群等，这些应用集群有4个共同点。

  1. 每个节点都有固定的身份ID，通过这个ID，集群中的成员可以相互发现并通信。
  2. 集群的规模是比较固定的，集群规模不能随意变动。
  3. 集群中的每个节点都是有状态的，通常会持久化数据到永久存储中。
  4. 如果磁盘损坏，则集群里的某个节点无法正常运行，集群功能受损。

如果通过RC或Deployment控制Pod副本数量来实现上述有状态的集群，就会发现第1点是无法满足的，因为Pod的名称是随机产生的，Pod的IP地址也是在运行时才确定且可能有变动的，我们事先无法为每个Pod都确定唯一不变的ID。另外，为了能够在其他节点上恢复某个失败的节点，这种集群中的Pod需要挂接某种共享存储，为了解决这个问题，Kubernetes从1.4版本开始引入了PetSet这个新的资源对象，并且在1.5版本时更名为StatefulSet，StatefulSet从本质上来说，可以看作Deployment/RC的一个特殊变种，它有如下特性：

  • StatefulSet里的每个Pod都有稳定、唯一的网络标识，可以用来发现集群内的其他成员。假设StatefulSet的名称为kafka，那么第1个Pod叫kafka-0，第2个叫kafka-1，以此类推。
  • StatefulSet控制的Pod副本的启停顺序是受控的，操作第n个Pod时，前n-1个Pod已经是运行且准备好的状态。
  • StatefulSet里的Pod采用稳定的持久化存储卷，通过PV或PVC来实现，删除Pod时默认不会删除与StatefulSet相关的存储卷（为了保证数据的安全）。

StatefulSet除了要与PV卷捆绑使用以存储Pod的状态数据，还要与Headless Service配合使用，即在每个StatefulSet定义中都要声明它属于哪个Headless Service。Headless Service与普通Service的关键区别在于，它没有Cluster IP，如果解析Headless Service的DNS域名，则返回的是该Service对应的全部Pod的Endpoint列表。StatefulSet在Headless Service的基础上又为StatefulSet控制的每个Pod实例都创建了一个DNS域名，这个域名的格式为：

$(podname).$(headless service name)

比如一个3节点的Kafka的StatefulSet集群对应的Headless Service的名称为kafka，StatefulSet的名称为kafka，则StatefulSet里的3个Pod的DNS名称分别为kafka-0.kafka、kafka-1.kafka、kafka-3.kafka，这些DNS名称可以直接在集群的配置文件中固定下来。

10. Volume

Volume（存储卷）是Pod中能够被多个容器访问的共享目录。Kubernetes的Volume概念、用途和目的与Docker的Volume比较类似，但两者不能等价。首先，Kubernetes中的Volume被定义在Pod上，然后被一个Pod里的多个容器挂载到具体的文件目录下；其次，Kubernetes中的Volume与Pod的生命周期相同，但与容器的生命周期不相关，当容器终止或者重启时，Volume中的数据也不会丢失。最后，Kubernetes支持多种类型的Volume，例如GlusterFS、Ceph等先进的分布式文件系统。

Volume的使用也比较简单，在大多数情况下，我们先在Pod上声明一个Volume，然后在容器里引用该Volume并挂载（Mount）到容器里的某个目录上。举例来说，我们要给之前的Tomcat Pod增加一个名为“datavol”的Volume，并且挂载到容器的 /mydata-data 目录上，则只要对Pod的定义文件做如下修正即可（注意代码中的红框部分）：

除了可以让一个Pod里的多个容器共享文件、让容器的数据写到宿主机的磁盘上或者写文件到网络存储中，Kubernetes的Volume还扩展出了一种非常有实用价值的功能，即容器配置文件集中化定义与管理，这是通过ConfigMap这种新的资源对象来实现的，后面会详细说明。

Kubernetes提供了非常丰富的Volume类型：

  1. emptyDir
    一个emptyDir Volume是在Pod分配到Node时创建的。从它的名称就可以看出，它的初始内容为空，并且无须指定宿主机上对应的目录文件，因为这是Kubernetes自动分配的一个目录，当Pod从Node上移除时，emptyDir中的数据也会被永久删除。emptyDir的一些用途如下：

    • 临时空间，例如用于某些应用程序运行时所需的临时目录，且无须永久保留。
    • 长时间任务的中间过程CheckPoint的临时保存目录。
    • 一个容器需要从另一个容器中获取数据的目录（多容器共享目录）。

    目前，用户无法控制emptyDir使用的介质种类。如果kubelet的配置是使用硬盘，那么所有emptyDir都将被创建在该硬盘上。Pod在将来可以设置emptyDir是位于硬盘、固态硬盘上还是基于内存的tmpfs上，上面的例子便采用了emptyDir类的Volume。

  2. hostPath
    hostPath为在Pod上挂载宿主机上的文件或目录，它通常可以用于以下几方面：

    • 容器应用程序生成的日志文件需要永久保存时，可以使用宿主机的高速文件系统进行存储。
    • 需要访问宿主机上Docker引擎内部数据结构的容器应用时，可以通过定义hostPath为宿主机/var/lib/docker目录，使容器内部应用可以直接访问Docker的文件系统。

    在使用这种类型的Volume时，需要注意以下几点：

    • 在不同的Node上具有相同配置的Pod，可能会因为宿主机上的目录和文件不同而导致对Volume上目录和文件的访问结果不一致。
    • 如果使用了资源配额管理，则Kubernetes无法将hostPath在宿主机上使用的资源纳入管理。

    下面的例子，使用宿主机的/data目录定义了一个hostPath类型的Volume：

    volumes:
- name: persistent-storage
  hostPath:
    path: /data

  3. NFS
    使用NFS网络文件系统提供的共享目录存储数据时，我们需要在系统中部署一个NFS Server。定义NFS类型的Volume的示例如下：

volumes:
  - name: nfs
    server: nfs-server.default    # 改为你的NFS服务器地址
    path: /
  1. 其他类型的Volume
  • gcePersistentDisk：使用谷歌公有云提供的永久磁盘（Persistent Disk，PD）存放Volume的数据。PD上的内容会被永久保存，当Pod被删除时，PD只是被卸载（Unmount），但不会被删除。你需要先创建一个PD，才能使用gcePersistentDisk。
  • awsElasticBlockStore：使用亚马逊公有云提供的EBS Volume存储数据，需要先创建一个EBS Volume才能使用awsElasticBlockStore。
  • iscsi：使用iSCSI存储设备上的目录挂载到Pod中。
  • flocker：使用Flocker管理存储卷。
  • glusterfs：使用开源GlusterFS网络文件系统的目录挂载到Pod中。
  • rbd：使用Ceph块设备共享存储（Rados Block Device）挂载到Pod中。
  • gitRepo：通过挂载一个空目录，并从Git库clone一个git repository以供Pod使用。
  • secret：一个Secret Volume用于为Pod提供加密的信息，你可以将定义在Kubernetes中的Secret直接挂载为文件让Pod访问。Secret Volume是通过TMFS（内存文件系统）实现的，这种类型的Volume总是不会被持久化的。

11. Persistent Volume

之前提到的Volume是被定义在Pod上的，属于计算资源的一部分，而实际上，网络存储是相对独立于计算资源而存在的一种实体资源。比如在使用虚拟机的情况下，我们通常会先定义一个网络存储，然后从中划出一个“网盘”并挂接到虚拟机上。Persistent Volume（PV）和与之相关联的Persistent Volume Claim（PVC）也起到了类似的作用。

PV可以被理解成Kubernetes集群中的某个网络存储对应的一块存储，它与Volume类似，但有以下区别：

  • PV只能是网络存储，不属于任何Node，但可以在每个Node上访问。
  • PV并不是被定义在Pod上的，而是独立于Pod之外定义的。
  • PV目前支持的类型包括：gcePersistentDisk、AWSElasticBlockStore、AzureFile、AzureDisk、FC（Fibre Channel）、Flocker、NFS、iSCSI、RBD（Rados Block Device）、CephFS、Cinder、GlusterFS、VsphereVolume、Quobyte Volumes、VMware Photon、Portworx Volumes、ScaleIO Volumes和HostPath（仅供单机测试）。

下面是一个NFS类型的PV的YAML定义文件，声明了需要5Gi的存储空间：

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv0001
spec:
  capacity:
    storage: 5Gi
  accessModes:
    - ReadWriteOnce
  nfs:
    path: /somepath
    server: 172.17.0.2

比较重要的是PV的accessModes属性，目前有以下类型。

  • ReadWriteOnce：读写权限，并且只能被单个Node挂载。
  • ReadOnlyMany：只读权限，允许被多个Node挂载。
  • ReadWriteMany：读写权限，允许被多个Node挂载。

如果某个Pod想申请某种类型的PV，则首先需要定义一个PersistentVolumeClaim对象：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: myclaim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 8Gi

然后，在Pod的Volume定义中引用上述PVC即可：

......
volumes:
- name: mypd
  persistentVolumeClaim:
    claimName: myclaim

PV是有状态的对象，它的状态有以下几种：

  • Available：空闲状态。
  • Bound：已经绑定到某个PVC上。
  • Released：对应的PVC已经被删除，但资源还没有被集群收回。
  • Failed：PV自动回收失败

12. ConfigMap

为了能够准确和深刻理解Kubernetes ConfigMap的功能和价值，我们需要从Docker说起。我们知道，Docker通过将程序、依赖库、数据及配置文件“打包固化”到一个不变的镜像文件中的做法，解决了应用的部署的难题，但这同时带来了棘手的问题，即配置文件中的参数在运行期如何修改的问题。我们不可能在启动Docker容器后再修改容器里的配置文件，然后用新的配置文件重启容器里的用户主进程。为了解决这个问题，Docker提供了两种方式：

  • 在运行时通过容器的环境变量来传递参数；
  • 通过Docker Volume将容器外的配置文件映射到容器内。

这两种方式都有其优势和缺点，在大多数情况下，后一种方式更合适我们的系统，因为大多数应用通常从一个或多个配置文件中读取参数。但这种方式也有明显的缺陷：我们必须在目标主机上先创建好对应的配置文件，然后才能映射到容器里。

上述缺陷在分布式情况下变得更为严重，因为无论采用哪种方式，写入（修改）多台服务器上的某个指定文件，并确保这些文件保持一致，都是一个很难完成的目标。此外，在大多数情况下，我们都希望能集中管理系统的配置参数，而不是管理一堆配置文件。针对上述问题，Kubernetes给出了一个很巧妙的设计实现，如下所述：

  1. 把所有的配置项都当作key-value字符串，当然value可以来自某个文本文件，比如配置项password=123456、user=root、host=192.168.8.4用于表示连接FTP服务器的配置参数。这些配置项可以作为Map表中的一个项，整个Map的数据可以被持久化存储在Kubernetes的Etcd数据库中，然后提供API以方便Kubernetes相关组件或客户应用CRUD操作这些数据，上述专门用来保存配置参数的Map就是Kubernetes ConfigMap资源对象。
  2. Kubernetes提供了一种内建机制，将存储在etcd中的ConfigMap通过Volume映射的方式变成目标Pod内的配置文件，不管目标Pod被调度到哪台服务器上，都会完成自动映射。进一步地，如果ConfigMap中的key-value数据被修改，则映射到Pod中的“配置文件”也会随之自动更新。于是，Kubernetes ConfigMap就成了分布式系统中最为简单（使用方法简单，但背后实现比较复杂）且对应用无侵入的配置中心。

ConfigMap配置集中化的一种简单方案如下图所示：

13. Secret

Secret 资源的功能类似于ConfigMap，但其专用于存放敏感数据，如密码，数字证书，私钥，令牌和SSH key 等。

Secret 是以键值的方式进行数据存储的，在POD资源中通过环境变量或存储卷进行数据访问。不同的是，Secret对象仅仅会被分发至调用了此对象的POD资源所在的节点，且只能由节点将其存储于内存中，其数据存储及打印格式都是使用base64编码的字符串，因此用户在创建Secret对象时也要使用此种编码格式的数据，不过，在容器中以环境变量或存储卷的方式访问时，其会被自动解码为明文格式。

在Master上，Secret对象以非加密的格式存储于Etcd中，管理员必须确保Etcd集群键API Server的安全通信，Etcd服务的授权访问，还包括用户访问API Server时的授权，因为拥有创建Pod资源的用户都可以使用Secret资源并能够通过Pod中的容器访问其数据。

posted @ 2020-01-10 16:47  刘-帅  阅读(875)  评论(0)  编辑  收藏  举报
