谈谈Ingress

一、Ingress架构图简介

我们知道service的表现形式为IP:PORT，即工作在第四层传输层（TCP/IP层），那么对于不同的URL地址经常对应用不同的后端服务或者虚拟服务器，这些应用层的转发机制仅通过kubernetes的service机制是无法实现的，这种情况我么可以使用ingress策略定义和一个具体的ingress Controller，两者结合实现一个完整的Ingress 负载均衡，这个负载均衡是基于nginx七层反向代理来实现的，ingress工作原理如下图：

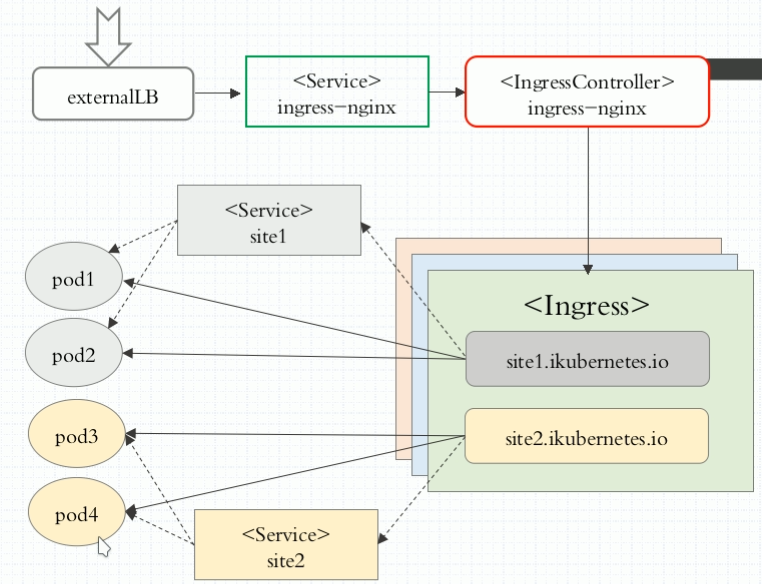

外部客户端通过访问负载均衡器，然后调度到service上，然后在调度到IngressController，IngressController通过Ingress规则（域名或虚拟主机）访问到后端pod，而在Ingress规则当中对应的主机是又service分组来设定的，可以看到，这幅图有2种service，最上面的service是用来对外提供服务的，而下面2个service仅仅是用来分pod组的

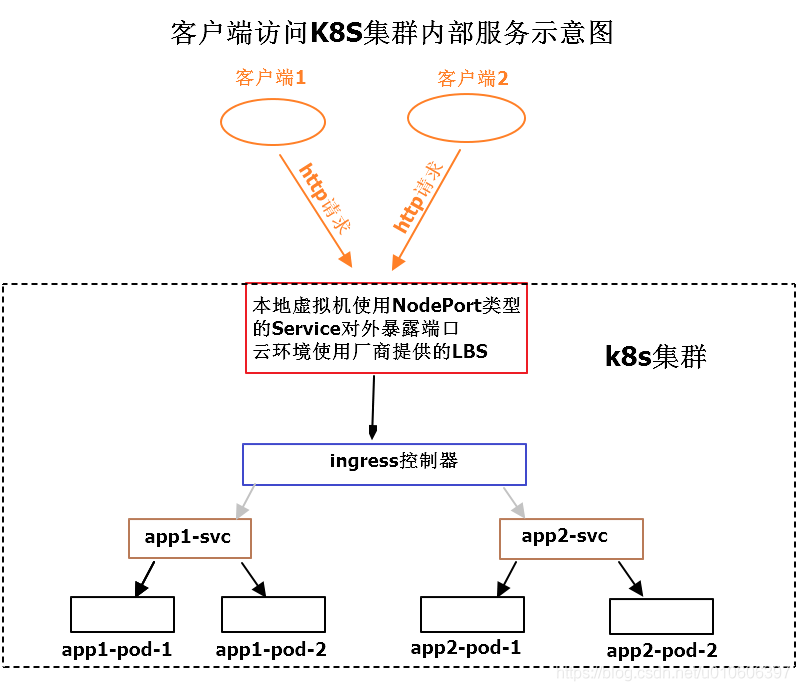

上图是一个客户端访问k8s集群服务的示意图，本文只讲解ingress控制器、NodePort类型的Service对外暴露端口两部分。

Ingress和Ingress控制器的官方定义如下：

Ingress 是对集群中服务的外部访问进行管理的 API 对象，典型的访问方式是 HTTP，Ingress 可以提供负载均衡、SSL 终结和基于名称的虚拟托管。Ingress通常负责通过负载均衡器来实现 Ingress。

官方定义看得人云里雾里。我用大白话解释，打个比方Ingress控制器类似于与nginx，Ingress类似于nginx的配置文件。如果我们只安装nginx，不写nginx的配置文件，例如不写转发规则，则此nginx将毫无意义；反过来，若只有nginx的配置文件，但没装nginx，则配置文件无运行载体。所以Ingress和Ingress控制器是配合着使用的。

从上图可以看出Ingress和Ingress控制器是负责对外部请求的管理、转发，并没有对外暴露端口，需要在Ingress前面加一个NodePort类型的Service，通过这个Service对外暴露端口。



 二、Ingress安装和配置

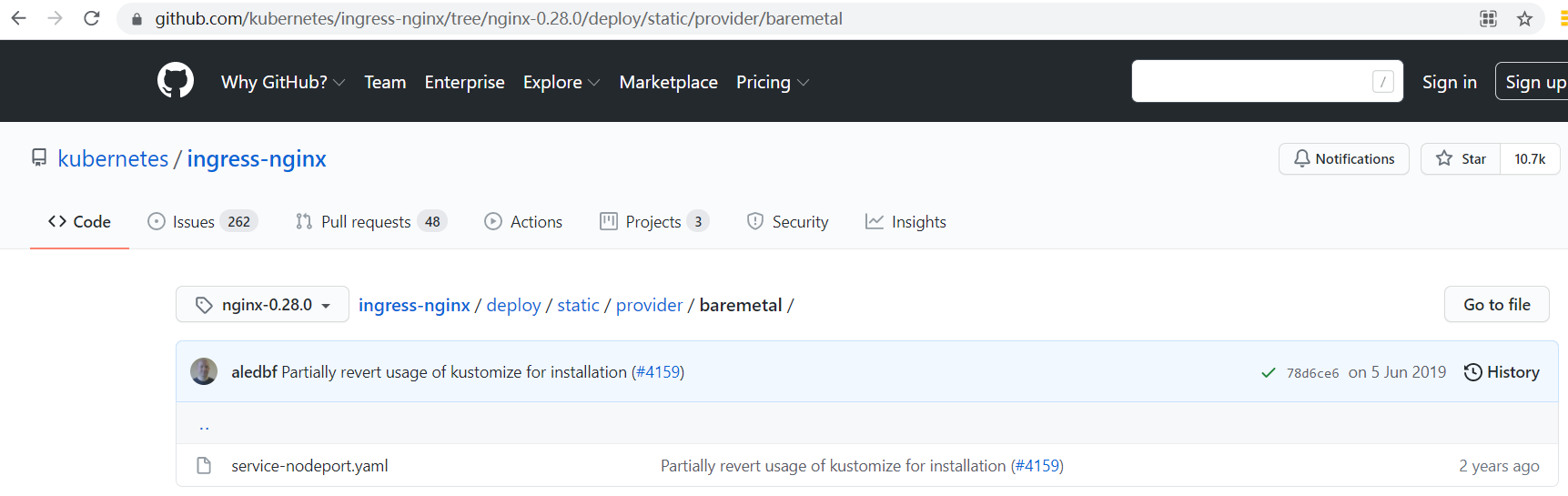

控制器ingress-nginx的地址：https://github.com/kubernetes/ingress-nginx/tree/nginx-0.28.0/deploy





https://github.com/kubernetes/ingress-nginx/tree/nginx-0.28.0/deploy/static/provider/baremetal







常识

ClusterIP：只对集群内部可见

NodePort：对外部可见

[root@k8smaster dockerImages]# kubectl get svc -n ingress-nginx
NAME            TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort    10.1.90.166   <none>        80:30080/TCP,443:30443/TCP   16h
service-nginx   ClusterIP   10.1.90.149   <none>        80/TCP                       16s



如果在POD中使用hostNetwork:true配置网络，pod中运行的应用程序可以直接看到宿主主机的网络接口，宿主主机所在的局域网上所有网络接口都可以访问到该应用程序。

附录

Kubernetes - 使用Ingress、Ingress控制器（Ingress Controller）转发请求
