实验3 多个段的汇编源程序编写与调试

四、实验结论

1. 实验任务1

此部分书写内容：

• 附上源代码文件task1.asm

• 附上运行结果截图

• 附上在debug里调试到程序返回前的截图

• 分析源代码中data段line4的字节数据的用途是？

源代码：

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

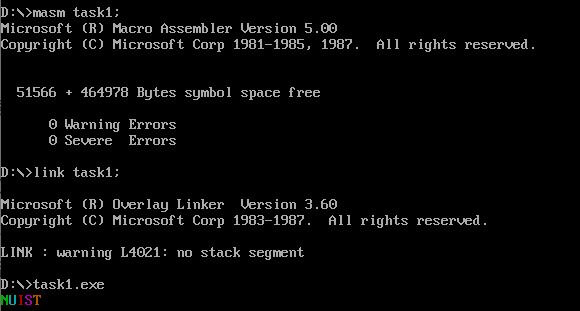

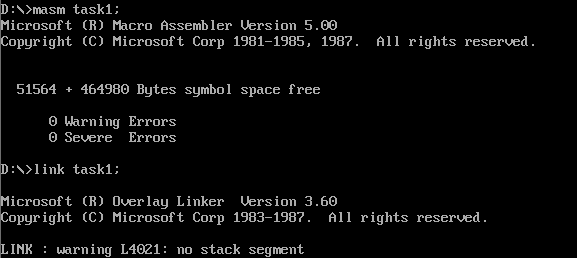

编译、链接task1，运行得到结果：

进行debug调试，运行到程序返回前：

对line4进行更改后重新编译运行，得到结果：

可得知line4中的字节数据，用于控制5个字符每个字符的颜色。



2. 实验任务2

此部分书写内容：

• 附上源代码文件task2.asm
• 附上运行结果截图

源代码：

assume cs:code,ds:data
data segment
    db 23,50,66,71,35
data ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov cx,5
    mov si,0
s:    mov ax,ds:[si]
    mov ah,0
    mov bl,10
    div bl
    mov bx,ax
    mov ah,2
    mov dl,bl
    add dl,30h
    int 21h
    mov ah,2
    mov dl,bh
    add dl,30h
    int 21h
    mov ah,2
    mov dl,' '
    int 21h
    inc si
    loop s

    mov ah,4ch
    int 21h
code ends
end start

运行结果：



3. 实验任务3

此部分书写内容：

• 附上源代码文件task3.asm

• 回答教材中①②③三个问题。

• 附上回答①时，反汇编查看data段中数据的截图。验证观察到的结果和理论分析是否一致。

• 附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图。

源代码：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

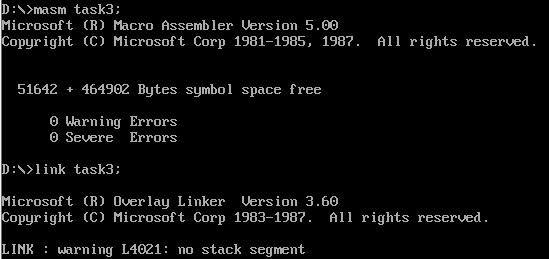

编译，链接，debug调试执行到程序返回前：

data段中数据为：0123h,0456h,0789h,0abch,0defh,0fedh,0cbah,0987h

cs=076c,ss=076b,ds=076a

设程序加载后，code段地址为X，data段地址为X-1，stack段地址为X-2



4. 实验任务4

此部分书写内容：

• 附上源代码文件task4.asm

• 回答教材中①②③④四个问题。

• 附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图。

源代码：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

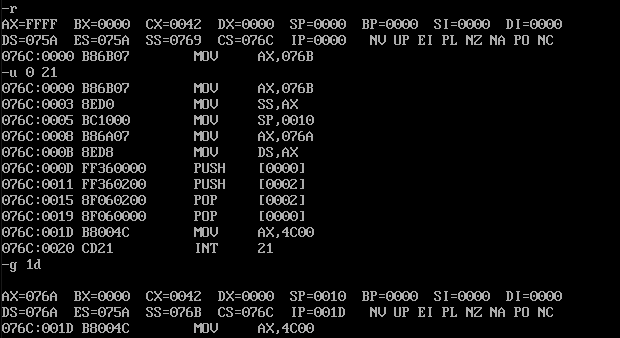

编译链接，进行debug调试

data段中数据为：0123h，0456h

cs=076c,ss=076b,ds=076a

设程序加载后，code段地址为X，则data段地址为X-2，stack段地址为X-1

如果段中的数据占N个字节，则程序加载后，该段实际占有的空间为N/16向上取整的结果乘上16



5. 实验任务5

此部分书写内容：

• 附上源代码文件task5.asm

• 回答教材中①②③三个问题。

• 附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图。

源代码：

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

编译链接：

 程序返回前，data段的数据为：



 cs=076a，ss=0769，ds=075a

设程序加载后，code段地址为X，则data段地址为X+2，stack段地址为X+4



6. 实验任务6

此部分书写内容：

• 回答教材中提出的问题，并按要求说明原因。

只有实验任务5的程序可以正确执行，因为编译器会顺序执行代码，当数据段和栈段置于程序段前时或错误地执行，只有任务5是程序段在前，故仍然能正确执行。



7. 实验任务7

此部分书写内容：

• 附上完整源代码文件task7.asm

• 附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正确实现了题目要求。

源代码：

assume cs:code
a segment
  db 1,2,3,4,5,6,7,8
a ends

b segment
  db 1,2,3,4,5,6,7,8
b ends

c1 segment
  db 8 dup(0)
c1 ends

code segment
start:
    mov ax,a
    mov ds,ax
    mov si,0
    mov cx,8
s:    mov al,[si]
    add al,[si+10h]
    mov [si+20h],al
    inc si
    loop s

    mov ah,4ch
    int 21h
code ends
end start

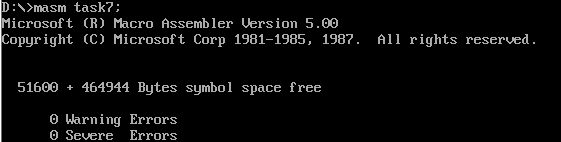

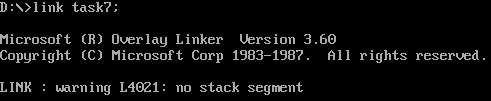

编译链接：

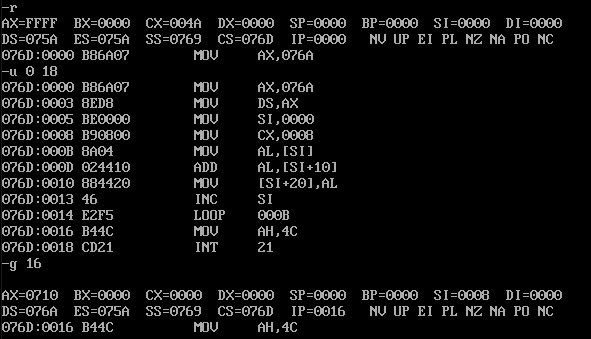

执行到返回前：

查看逻辑段c的数据：

可见已正确完成题目要求



8. 实验任务8

此部分书写内容：

• 附上完整源代码文件task8.asm

• 附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正确实现了题目要求。

源代码：

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 dup(0)
b ends

code segment
start:
    mov ax,a
    mov ds,ax
    mov ax,b
    mov ss,ax
    mov sp,8

    mov si,0
    mov cx,8
s:    push [si]
    add si,2
    loop s
    mov ah,4ch
    inc 21h
code ends
end start

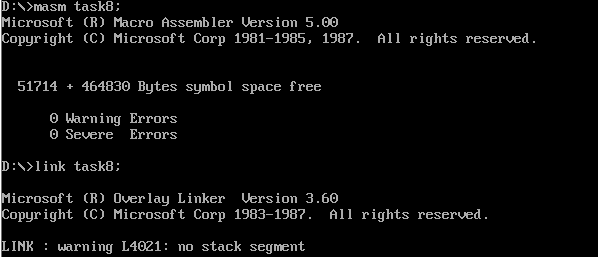

编译链接：

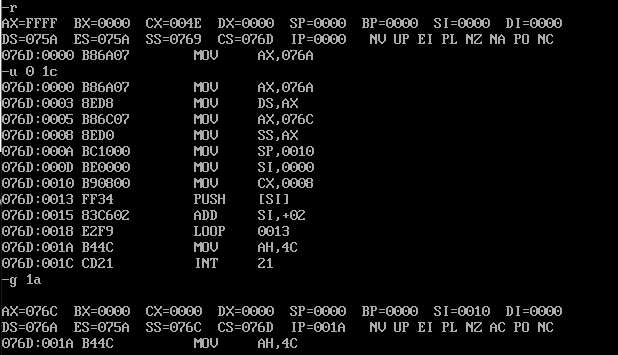

执行到返回前：



 查看逻辑段c中的数据：



可得证实现实验内容
