实验2 汇编源程序编写与汇编、调试

四、实验结论

1. 实验任务1

此部分书写内容：

• 给出ex1.asm源代码
• 给出使用masm、link工具汇编、链接的命令行及运行结果截图
• 给出使用debug调试的截图

　　   包括：

• • 结合可执行文件加载后寄存器CX的值，使用u命令精确反汇编截图
  • 查看PSP的命令及截图
  • 使用g命令执行到line16退出执行之前，操作截图

源代码：

;ex1.asm
assume cs:code
code segment
    mov ax, 0b810h
    mov ds, ax

    mov byte ptr ds:[0], 1
    mov byte ptr ds:[1], 1
    mov byte ptr ds:[2], 2
    mov byte ptr ds:[3], 2
    mov byte ptr ds:[4], 3
    mov byte ptr ds:[5], 3
    mov byte ptr ds:[6], 4
    mov byte ptr ds:[7], 4

    mov ah, 4ch
    int 21h
code ends
end

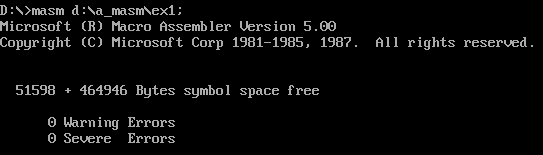

使用masm汇编：

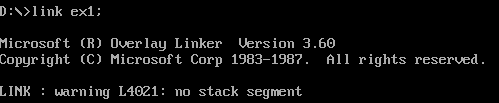

 使用link链接：

 直接运行：

如图，运行后屏幕上出现图案。

使用debug调试：

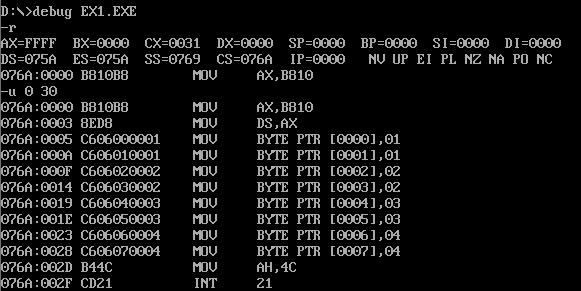

根据CX寄存器用u命令进行反汇编：

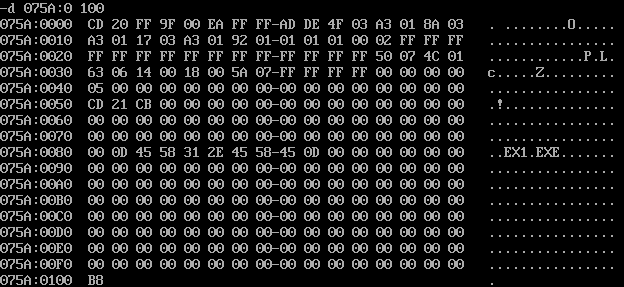

 查看PSP：

 使用g命令执行程序到退出之前：



2. 实验任务2

此部分书写内容：

• 给出ex2.asm源代码
• 给出使用masm、link工具汇编、链接的命令行及运行结果截图
• 给出使用debug调试的截图

　　   包括：

• • 结合可执行文件加载后寄存器CX的值，使用u命令精确反汇编截图
  • 灵活使用t命令/p命令、g命令，对ex2.exe进行调试的截图（不一定要单步，有些地方可以用g命令，一次执行多行汇编指令）

• 回答问题

• • 结合上述实验和观察，分析、对比ex2.asm和ex1.asm，它们实现的是否是相同的功能和效果？在具体实现上有什么不同？

源代码：

;ex2.asm
assume cs:code
code segment
    mov ax, 0b810h
    mov ds, ax

    mov bx, 0
    mov ax, 101h
    mov cx, 4
s:    mov [bx], ax
    add bx, 2
    add ax, 101h
    loop s

    mov ah, 4ch
    int 21h
code ends
end

进行汇编、链接，直接运行：

如图可见，运行后出现图案。

使用debug调试程序：

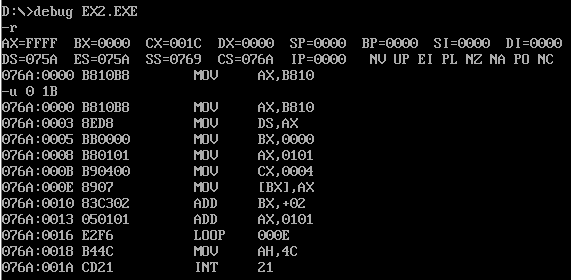

使用u命令进行反汇编：

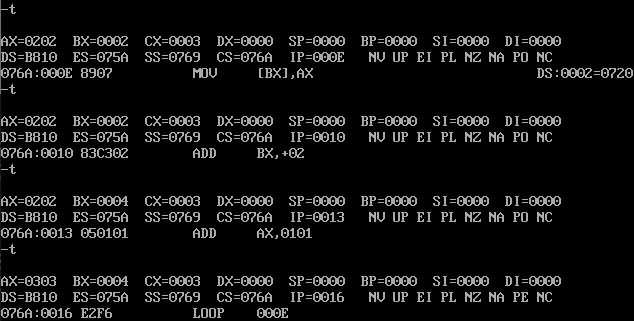

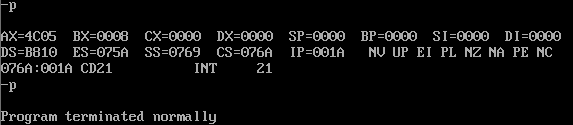

 使用t、p、g命令进行调试：

使用g命令执行到循环跳转前，使用t命令单步执行一轮循环，再使用p命令执行完循环，最后执行完程序

对于循环指令loop和中断指令int，t命令只执行一行指令，p命令会一次完成整个循环或中断。

将ex2.asm中line9 mov cx, 4 改成 mov cx, 8，重新进行编译链接运行，得到结果是：

如图可见，由于向cx寄存器中存入数据由4改为8，故循环次数由4次变为8次，故出现8个图形。

问题回答：

ex2.asm与ex1.asm功能与效果相同，本质上都是向显存空间地址写入数据使屏幕上出现图案；在具体实现上ex1.asm是直接挨个存入数据，ex2.asm是使用循环，累加地址和数据，从而挨个存入数据。



3. 实验任务3

此部分书写内容：

• 给出源代码
• 给出运行结果截图
• 基于以下实验操作的发现和文字说明。
  • 把填充的字数据，从0237H 改成0239H，再次保存后，汇编、链接、运行，观察结果。
  • 把填充的字数据，从0237H 改成0437H，再次保存后，汇编、链接、运行，观察结果。
  • 猜测并分析，这个字数据中高位字节里存放的是什么信息，低位字节里存放的是什么信息。

源代码：

;ex3.asm
assume cs:code
code segment
    mov ax, 0b800h
    mov ds, ax

    mov bx, 07b8h
    mov ax, 0237h
    mov cx, 16
s:    mov [bx], ax
    add bx, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end

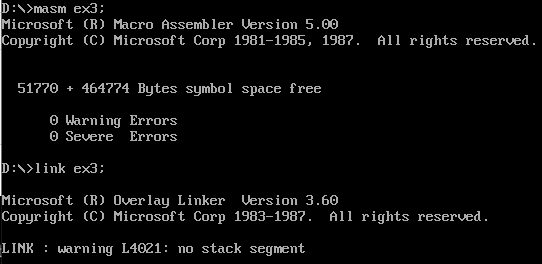

编译、链接：

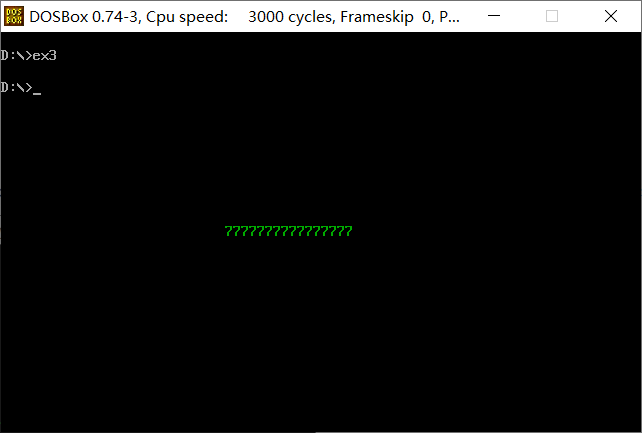

运行结果：

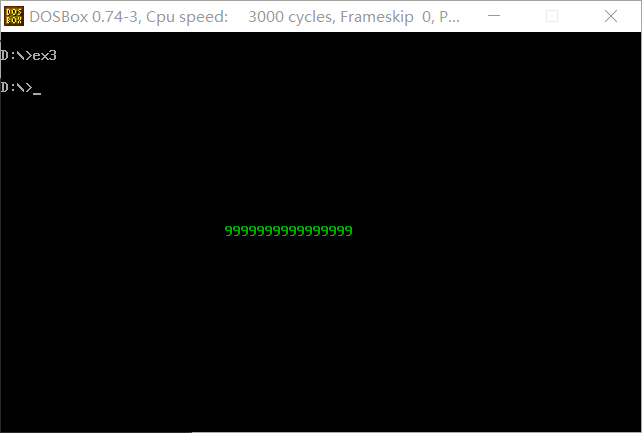

将0237H改为0239H后，运行结果为：

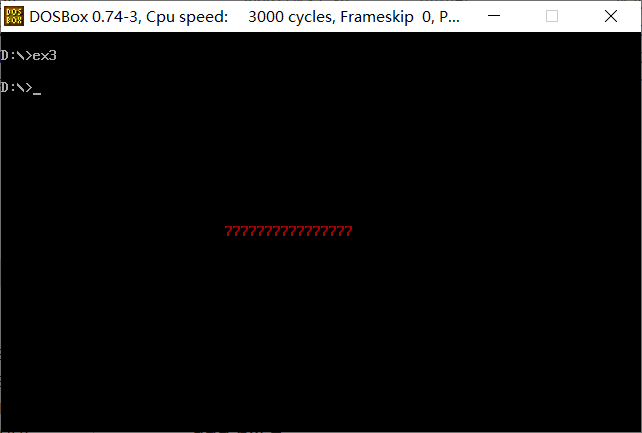

 将0237H改成0437H后，运行：

根据结果分析可知字数据中高位字节存放的是颜色信息，低位字节存放的内容数据。



4. 实验任务4

此部分书写内容：

• 程序源代码

• 汇编、链接无误后，灵活使用debug的t命令、g命令、p命令调试，用d命令查看0:200~0:23F，确认是否将0~63传送至此段内存区域。这部分，要求有截图

源代码：

;ex4.asm
assume cs:code
code segment
    mov ax, 0
    mov ds, ax

    mov bx, 200h
    mov ax, 0
    mov cx, 64
s:    mov [bx], ax
    add ax, 1
    add bx, 1
    loop s

    mov ah, 4ch
    int 21h
code ends
end

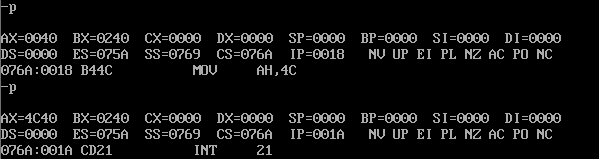

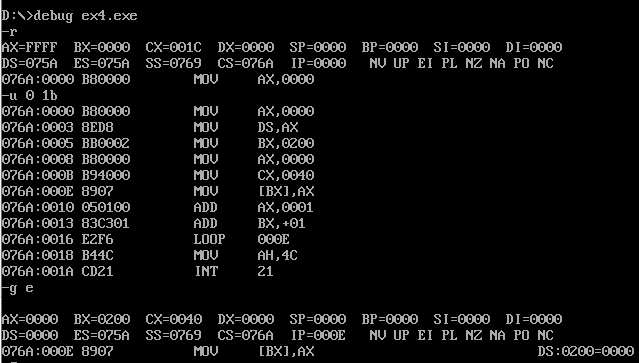

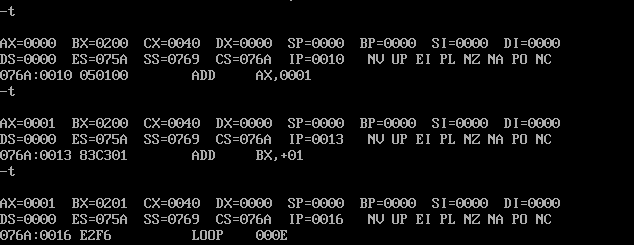

debug，使用g、t、p命令调试：

d命令查看：

 确认将0~3F传送至此段内存区域



5. 实验任务5

此部分书写内容：

• 填空以后的源代码

• 汇编连接后，灵活使用debug的t命令、g命令、p命令调试，用d命令查看0:200之后的若干字节，观察是否将mov ax, 4c00h之前的指令复制到指定内存，这部分要求有截图，并以文字方式说明空白处填写依据。

源代码：

;ex5.asm
assume cs:code
code segment
    mov ax, 0
    mov ds, ax
    mov ax, 0020h
    mov es, ax
    mov bx, 0
    mov cx, 17
s:    mov al, [bx]
    mov es:[bx], al
    inc bx
    loop s
    mov ax, 4c00h
    int 21h
code ends
end

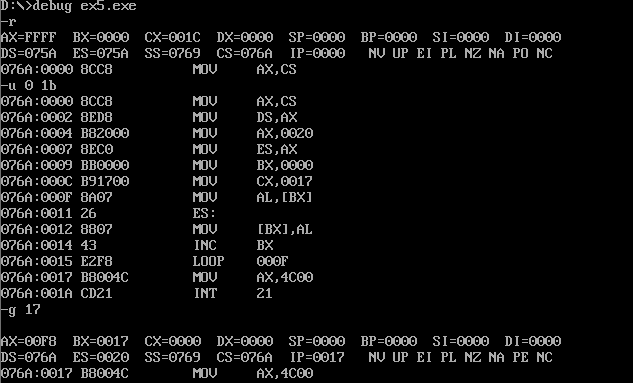

汇编连接后，进行调试：

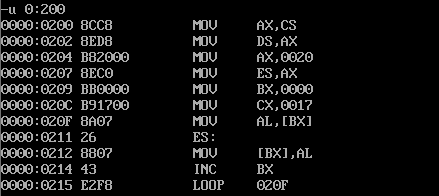

执行后查看：

成功复制。

第一处空白处填写cs，ax寄存器内值将送往ds，由于后面从[bx]送到al，即ds:[bx]，故ds得是当前指令的段，故填cs。

第二处空白处填写17h，在任意填写编译链接运行后可发现，到mov ax,4c00h指令前的地址到0017，而cx为循环次数故为17。
