一、Kubernetes简介

　　Kubernetes是一款基础设施平台，可实现对多种不同计算资源（例如虚拟、物理机）进行分组，使其呈现为同一个的巨量计算资源，从而为应用程序使用或与其他人共享提供支撑。在这样的架构中，Docker（或者容器运行时）仅用于通过Kubernetes控制平面进行调度，从而在实际主机内运行应用程序。

面



 　　基于上图，可以看出：每个Kubernetes节点都与控制平面彼此通信。各个节点上的Kubelet获取元数据，并执行CRI以在该节点上运行容器的Create与Destroy。

　　在Kubernetes v1.5之前，Docker作为第一个并且独一无二的容器运行时，Kubelet通过内嵌的dockershim操作Docker API来操作容器，进而达到一个面向终态的效果。后来，随着Rocket、Hyber以及其他“新品种”的加入，使得K8s变得复杂、更加难以维护，于是Container Runtime Interface（CRI）接口标准出现。

　　CRI接口的通信协议是gRPC，gRPC性能也是优于http/REST模式。gRPC不需要手写客户端代码和服务端代码，能够自动生成通信协议代码。CRI接口引入后的Kubelet架构如下：

　　



　　基于上图解析：Generic Runtime Manager，一个通用的运行时管理器。 Remote指的是CRI接口，CRI接口主要包含两个部分：

　　（1）CRI Server，即通用的接口（创建、删除容器等）；

　　（2）Streaming Server，流式数据接口，比如exec、port-forawrd这些流式数据接口。

　　除此，CNI（容器网络接口）也是在CRI进行操作的，在创建Pod时需要同时创建网络资源然后注入到Pod中。目前CRI运行时的实现方案主要基于以下两种：

　　（1）containerd：全开源软件

　　（2）CRI-O：纯CRI运行时，不包含除CRI之外的任何其他内容。



二、CRI设计

　　以具体的容器引擎创建容器为例，描述CRI的行为。

　　



 　　K8s的运作机制是面向终态的，在每一次调协的循环中，Kubelet会向Apiserver获取调度到本Node的Pod的数据，再做一个面向终态的处理，以达到我们预期的状态。第一步，首先通过List接口拿到容器的状态，再通过Sndbox和Container接口来创建容器，另外还有镜像接口用来拉取容器镜像。CRI描述了Kubelet期望的容器运行时行为。

　　通常，我们通过kubectl命令来运行一个Pod，那么kubelet就会通过CRI执行以下相关操作：

　　（1）首先调用RunPodSandbox接口来创建一个Pod容器，Pod容器是用来持有容器的相关资源的，比如说网络空间、PID空间、进程空间等资源；

　　（2）然后调用CreateContainer接口在Pod容器的空间创建业务容器；

　　（3）其次再调用StartContainer接口启动容器，相对应的销毁容器接口StopContainer与RemoveContainer。

　　

CRI流式接口exec介绍。exec接口可以用来在容器内部执行一个命令，又或者说可以attach到容器的IO流中做各种交互式的命令。特别之处在于，一是节省资源，一是连接的可靠性。





简要流程如下：

　　1、首先exec操作会发送到Apiserver，经过鉴权，Apiserver将对Kubelet Server发起exec请求；

　　2、Kubelet调用CRI的exec接口将具体的请求发送至容器的运行时。容器运行时不直接在exec接口上服务这次请求，而是通过Streaming Server来异步地返回每一次执行的结果，即Apiserver实际上是通过Streaming Server交互来获取流式数据。

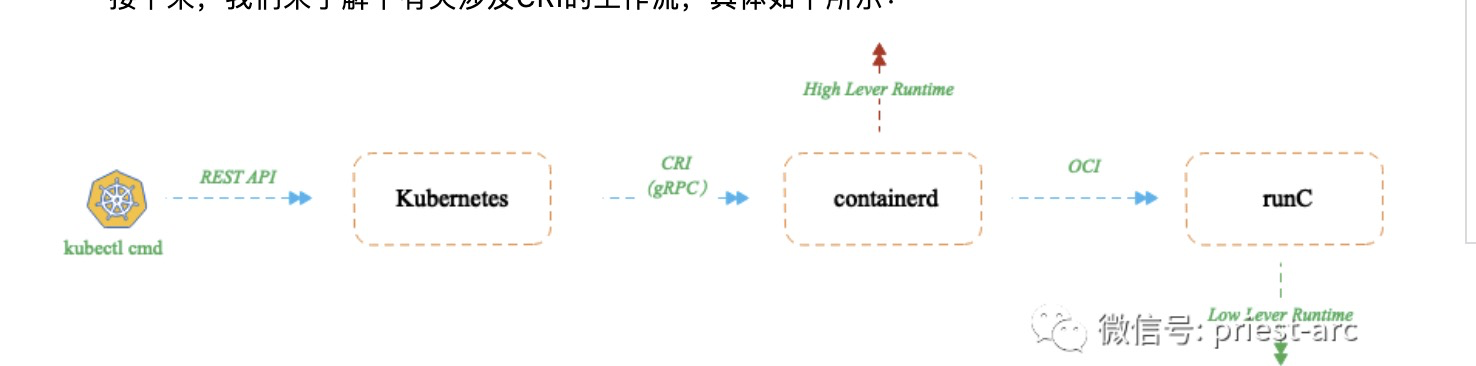

　　整个CRI的工作流：

　　





　　CRI运行时从kubelet获取gRPC请求，然后根据规范创建OCI json配置。

　　OCI运行时负责使用Linux内核系统调用（例如cgroups与命名空间）并生成容器。

　　目前CRI的一些具体实现技术：

　　（1）CRI-containerd：主流

　　（2）CRI-O：redhat开发

　　（3）PouchContainer：alibaba实现
