Hello,SpringMVC及执行原理

Hello,SpringMVC及执行原理

中心控制器 DispatcherServlet:

​ Spring的web框架围绕DispatcherServlet设计。

​ DispatcherServlet的作用是将请求分发到不同的处理器。

​ Spring MVC框架像许多其他MVC框架一样，以请求为驱动，围绕一个中心Servlet分派请求及提供其他功能，DispatcherServlet是一个实际的Servlet（继承自HttpServlet）

案例：Hello，SpringMVC

依赖:Junit , spring-webmvc , servlet-api , jsp-api , jstl

HelloController：

package com.liqiliang.controller;

import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

//注意:这里先导入Controller接口
public class HelloController implements Controller {

    public ModelAndView handleRequest(HttpServletRequest httpServletRequest, HttpServletResponse httpServletResponse) throws Exception {
        //ModelAndView 模型和视图
        ModelAndView modelAndView = new ModelAndView();
		//调用业务层(假设业务返回一个字符串结果)
        String result = "HelloSpringMVC";
        //封装对象,放在ModelAndView中
        modelAndView.addObject("msg",result);
        //封装要跳转的视图,放在ModelAndView中
        modelAndView.setViewName("hello");
        return modelAndView;
    }
}

springmvc-servlet.xml

<?xml version="1.0" encoding="UTF-8" ?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:http="http://www.springframework.org/schema/c"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd">

    <!--添加处理映射器-->
    <bean class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping"/>
    <!--添加处理器适配器-->
    <bean class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter"/>

    <!--视图解析器-->
    <bean id="internalResourceViewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <!--前缀-->
        <property name="prefix" value="/WEB-INF/jsp/"/>
        <!--后缀-->
        <property name="suffix" value=".jsp"/>
    </bean>

    <!--BeanNameUrlHandlerMapping:bean    Handler-->
    <bean id="/hello" class="com.liqiliang.controller.HelloController"/>
</beans>

web.xml

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
         version="4.0">

    <!--1.注册DispatcherServlet:SpringMVC的核心,请求分发器,前端控制器-->
    <servlet>
        <servlet-name>springmvc</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
        <!--DispatcherServlet要绑定springmvc的配置文件:-->
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:springmvc-servlet.xml</param-value>
        </init-param>
        <!--启动级别-->
        <load-on-startup>1</load-on-startup>
    </servlet>

    <!--/ 匹配所有的请求 (不包括.jsp)-->
    <!--/* 匹配所有的请求 (包括.jsp)-->
    <servlet-mapping>
        <servlet-name>springmvc</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>
</web-app>

hello.jsp

<html>
<head>
    <title>Title</title>
</head>
<body>
    ${msg}
</body>
</html>

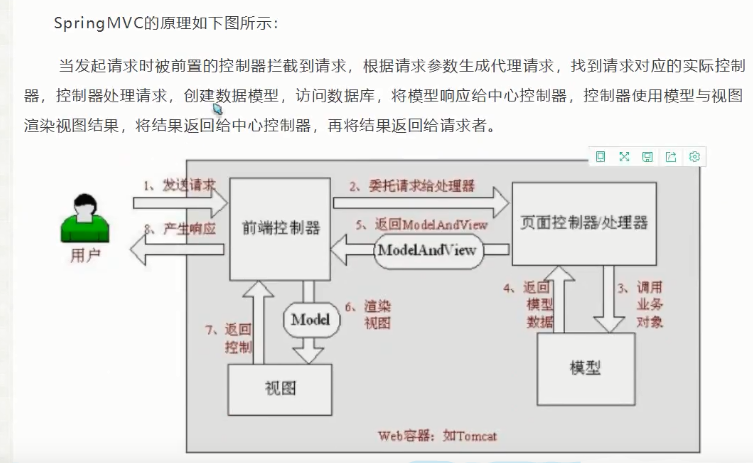

SpringMVC运行原理（官方图）：

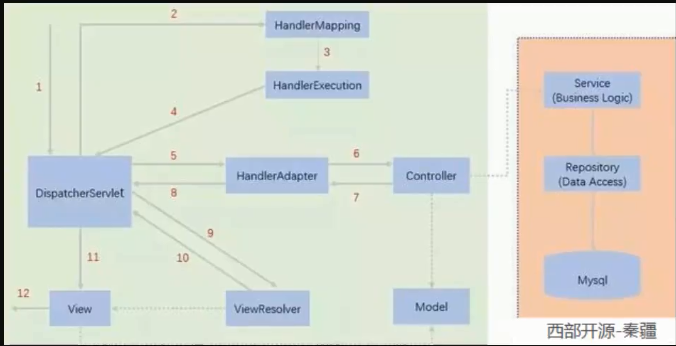

SpringMVC运行原理（非官方详解图）：

实线是springmvc做的,虚线是我们自己做的

简要分析执行流程:

1.DispatcherServlet表示前置控制器,是整个SpringMVC的控制中心。用户发出请求，DispatcherServlet接收请求并拦截所有请求。如:

<!--/ 匹配所有的请求 (不包括.jsp)-->
    <!--/* 匹配所有的请求 (包括.jsp)-->
    <servlet-mapping>
        <servlet-name>springmvc</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>
  • 假设请求的URL为:http://localhost:8080/SpringMVC/hello
  • 如上URL拆分为三部分
  • http://localhost:8080服务器域名
  • SpringMVC部署在服务器上的web站点
  • hello表示控制器
  • 通过分析,如上URL表示为:请求位于服务器localhost:8080上的SpringMVC站点的hello控制器

2.HandlerMapping为处理器映射,由DispatcherServlet自行去调用

作用:根据请求URL查找处理器Handler。

(我们请求了一个hello ,http://localhost:8080/SpringMVC/hello,根据hello找一个处理器, 因为如下配置,所以能轻易找到

<!--Handler-->
    <bean id="/hello" class="com.liqiliang.controller.HelloController"/>

3.HandlerExecution表示具体的Handler ，主要作用是根据URL查找控制器，如上URL被查找的控制器为：hello

4.HandlerExecution将解析后的信息传递给DispatcherServlet，如解析控制器映射等。

5.HandlerAdapter表示处理器适配器,其按照特定的规则去执行Handler(去找Controller)

6.Handler让具体的Controller执行

7.Controller将具体的执行信息返回给HandlerAdapter,如ModelAndView

​ (ModelAndView:我要给前端带一些数据,并且我要指定这个前端是谁)

8.HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet

9.DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名

​ 视图解析器:

<!--视图解析器:DispatcherServlet给他的ModelAndView
1.获取了ModelAndView中的数据
2.解析ModelAndView中的视图名字
3.拼接视图的名字,找到对象的视图 /WEB-INF/jsp/hello.jsp
4.将数据渲染到这个视图上
-->
    <bean id="internalResourceViewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <!--前缀-->
        <property name="prefix" value="/WEB-INF/jsp/"/>
        <!--后缀-->
        <property name="suffix" value=".jsp"/>
    </bean>

10.视图解析器将解析的逻辑图名传给DispatcherServlet

11.DispatcherServlet根据视图解析器解析的视图结果,调用具体的视图

12.最终视图呈现给客户

需要404问题, 可能是缺少了jar包
