网络基础--NAT

• NAT
• 1.1静态NAT转换
• 1.2NAT服务器
• 1.3动态NAT
• 1.4easy IP
• 实验演示
• 静态nat
• 动态nat
• easy ip

NAT

• (网络地址转换）

不要依赖ping来验证，地址是否成功的做了转换

1.1静态NAT转换

• 私有地址和公有地址一对一的转换，并不常用。整个的唯一的公网地址全部被占用

• 只能转换成同一网段的另一个地址

• 不能和拨号接口ip相同

nat  static  global 202.100.1.251   inside  10.1.1.250  netmask 255.255.255.255  //整个ip协议全部做了转换

1.2NAT服务器

• nat server （转换某个特定协议或端口，用于把服务器的某种应用映射到公网）

• 能被内网访问也能被外网访问

int  g/0/0 ip add 。。。 nat  server  protocol  tcp  global  202.10.1.1  80 www inside  192.167.1.11 8080                                 // 必须是相近的地址

display  nat  session  protocol  tcp //查看nat状态   display  tcp status   //查看tcp的状态 display   users //查看哪一个用户访问到设备

\#测试 net  202.100.1.251 2323 //在外网访问公网地址的对外公布端口

1.3动态NAT

• 没有端口转换

nat  address-group  1   200.1.1.1   200.1.1.200 //地址池 //必须要有路由表，不然数据包就会被丢弃

• NAPT：多对一的转换，多个私有使用一个公有

1.4easy IP

• （PAT，端口和地址转换)

• eaty nat 转换表

• 定义一个acl，其作用是定义那些主机可以被转换，只有转换的主机才可以访问互联网，不被定义的不能访问，然后在出接口上应用easy ip

• 作用：把公网地址和端口的复用

• 流量 traffic data forwarding 数据转发层

• 路由 控制层面、决策层面

• 一个报文的源目ip不做变化，源目mac（如果跨网络）会重新封装

命令

#
ACL 2000
description nat //描述  用于nat
 rule  5  permit  source  192.167.1.0 0.0.0.255  //配置范围
rule  10  permit  source  192.167.1.250 0  //0是关键字，只允许一个
 //规则  序列号  允许 ip源 范围
#
int s/0/0/0
nat  outbound  2000 //出接口下应用easy  ip
 #
 #验证
  display nat  outbound  dis  acl  all
   ping 。。。。 //通了不一定成功
   #

实验演示

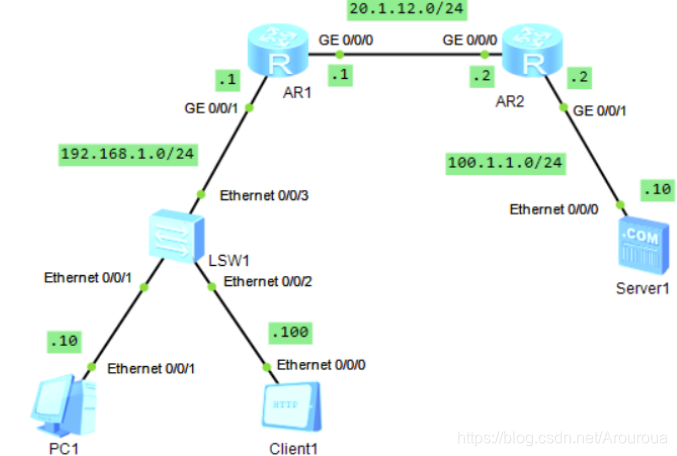

• 进行基础的地址配置并测试连通性，在r1和r2间配置rip。r1是内网和外网的网关路由。

静态nat

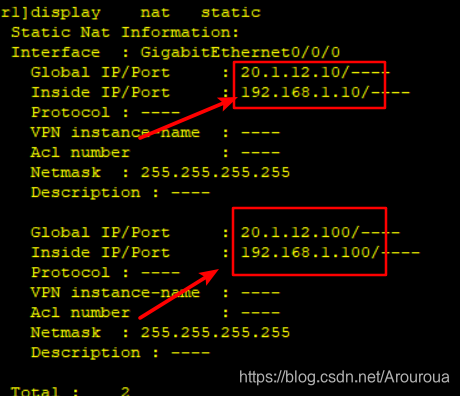

配置静态nat，进行一对一转换

#

interface GigabitEthernet0/0/0
 ip address 20.1.12.1 255.255.255.0
 nat static global 20.1.12.10 inside 192.168.1.10 netmask 255.255.255.255
 nat static global 20.1.12.100 inside 192.168.1.100 netmask 255.255.255.255
#

动态nat

删除静态nat，配置动态nat

#
 nat address-group 1 20.1.12.10 20.1.12.20
#

#
acl number 2000
 rule 5 permit source 192.168.1.0 0.0.0.255
#

#
interface GigabitEthernet0/0/0
 ip address 20.1.12.1 255.255.255.0
 nat outbound 2000 address-group 1
#

检查napt地址转换情况

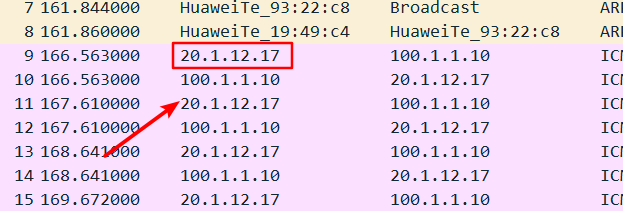

用pc1ping 通server1，在r1的g0/0/0口抓包

可以看到，192.168.1.10转换成20.1.12.17

easy ip

接下来清除配置，做easyip实验

#
acl number 2000
 rule 5 permit source 192.168.1.0 0.0.0.255
#

#
interface GigabitEthernet0/0/0
 ip address 20.1.12.1 255.255.255.0
 nat outbound 2000
#

PC1去ping通server1，在r1的g0/0/0口抓包

文本均是肉肉原创，如有错误欢迎评论指出！谢谢大家！
