OpenCV入门（20）：图像处理之直方图

在图像处理中，直方图是一种非常重要的工具，它可以帮助我们了解图像的像素分布情况。通过分析图像的直方图，我们可以进行图像增强、对比度调整、图像分割等操作。

一、什么是图像直方图？

图像直方图是图像像素强度分布的图形表示，对于灰度图像，直方图显示了每个灰度级（0 到 255）在图像中出现的频率，对于彩色图像，我们可以分别计算每个通道（如 R、G、B）的直方图。

直方图: 表示图像中像素强度的分布情况，横轴表示像素强度值，纵轴表示该强度值的像素数量。
灰度直方图: 针对灰度图像的直方图，表示每个灰度级的像素数量。
颜色直方图: 针对彩色图像的直方图，分别表示每个颜色通道（如 BGR）的像素强度分布。

简单来说，直方图是一个统计图表，它显示了图像中每个像素强度值（比如亮度值0-255）出现的频率（即像素个数）。

横坐标 (X轴)：通常表示像素的强度值（例如，对于 8 位灰度图，就是 0 到 255）。
纵坐标 (Y轴)：表示具有该强度值的像素数量。

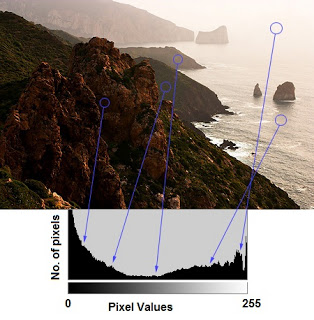

下面是一个一个典型的灰度图像及其直方图：

二、直方图有什么用？

直方图非常有用，它可以告诉我们很多关于图像的信息：

图像亮度与对比度：
- 如果直方图的峰值主要集中在左边（低亮度值），说明图像偏暗。
- 如果峰值集中在右边（高亮度值），说明图像偏亮。
- 如果峰值分布很窄，说明图像对比度较低。
- 如果峰值分布很广，说明图像对比度较高。
图像内容分析：通过直方图的形状，可以大致推断图像的内容。例如，一张大部分是天空的图片，其直方图的蓝色通道可能会在某个区域有高峰。
图像阈值化：直方图可以帮助我们选择合适的阈值，用于将图像分割成前景和背景（例如，大津法就是基于直方图的）。
图像均衡化：通过拉伸直方图，使其分布更均匀，可以增强图像的对比度，这就是“直方图均衡化”。
图像匹配与检索：比较不同图像的直方图，可以作为一种简单的图像相似性度量方法。

OpenCV 提供了丰富的直方图计算和操作函数：

功能	函数	说明
计算直方图	`cv::calcHist()`	计算图像的直方图。
直方图均衡化	`cv::equalizeHist()`	增强图像的对比度。
直方图比较	`cv::compareHist()`	比较两个直方图的相似度。
绘制直方图	`matplotlib.pyplot.plot()`	使用 Matplotlib 绘制直方图。

三、计算直方图

3.1 API

OpenCV提供了一个非常方便的函数 cv::calcHist 来计算直方图。让我们看看它的基本用法。

void calcHist( InputArrayOfArrays images,
              const std::vector<int>& channels,
              InputArray mask, OutputArray hist,
              const std::vector<int>& histSize,
              const std::vector<float>& ranges,
              bool accumulate = false );

参数说明：

images：输入的图像列表，通常是一个包含单通道或多通道图像的列表。例如 [img]。
channels：需要计算直方图的通道索引。对于灰度图像，使用 [0]；对于彩色图像，可以使用 [0]、[1]、[2] 分别计算蓝色、绿色和红色通道的直方图。
mask：掩码图像。如果指定了掩码，则只计算掩码区域内的像素。如果不需要掩码，可以传入 None。
hist：输出的直方图数组。
histSize：直方图的 bin 数量。对于灰度图像，通常设置为 [256]，表示将灰度级分为 256 个 bin。
ranges：像素值的范围。对于灰度图像，通常设置为 [0, 256]，表示像素值的范围是 0 到 255。
accumulate：是否累积直方图。如果设置为 True，则直方图不会被清零，而是在每次调用时累积。

3.2 示例：灰度图直方图

计算一张灰度图像的直方图：

#include<iostream>
#include<opencv2\opencv.hpp>

using namespace cv;
using namespace std;

int main() {
    // 1. 加载图像
    Mat src = imread("lena.jpg", IMREAD_GRAYSCALE); // 以灰度模式加载
    if (src.empty()) {
        cout << "无法加载图像!" << endl;
        return -1;
    }

    // 2. 设置直方图参数
    Mat hist; // 用于存储直方图结果
    int histSize[] = { 256 }; // Bin的数量 (0-255，共256个)

    // 像素值范围 (对于8位图像是0-255)
    // 注意：上限是不包含的，所以是256
    float hranges[] = { 0.0f, 256.0f };
    const float* ranges[] = { hranges };

    int channels[] = { 0 }; // 我们只处理灰度图的第0个通道

    // 3. 计算直方图
    calcHist(&src,      // 输入图像 (注意是地址)
             1,          // 图像数量
             channels,   // 通道列表
             Mat(),      // 无掩码
             hist,       // 输出直方图
             1,          // 直方图维度 (1D)
             histSize,   // 每个维度的bin数量
             ranges      // 每个维度的取值范围
    );

    // (可选) 打印一些直方图的值（hist现在是一个256x1的Mat）
    // for (int i = 0; i < histSize[0]; i++) {
    //     cout << "灰度值 " << i << ": " << hist.at<float>(i, 0) << " 个像素" << endl;
    // }

    // 4. (重要!) 可视化直方图
    // `calcHist` 计算出来的是数值，我们还需要把它画出来才能直观看到。
    int hist_w = 512; // 直方图图像的宽度
    int hist_h = 400; // 直方图图像的高度
    int bin_w = cvRound((double)hist_w / histSize[0]); // 每个bin在图像中的宽度

    Mat histImage(hist_h, hist_w, CV_8UC3, Scalar(20, 20, 20)); // 创建一个黑色背景的图像用于绘制

    // 归一化直方图的值到 [0, hist_h] 区间，这样才能画在图上
    // `normalize` 函数会找到hist中的最大值，然后按比例缩放所有值
    normalize(hist, hist, 0, histImage.rows, NORM_MINMAX, -1, Mat());

    // 绘制直方图的每个bin
    for (int i = 1; i < histSize[0]; i++) {
        line(histImage,
             Point(bin_w * (i - 1), hist_h - cvRound(hist.at<float>(i - 1))), // 上一个点
             Point(bin_w * (i), hist_h - cvRound(hist.at<float>(i))),     // 当前点
             Scalar(200, 200, 200), // 线条颜色 (浅灰色)
             2, 8, 0);
    }

    // 5. 显示原图和直方图
    imshow("Src Image", src);
    imshow("Histogram Image", histImage);

    waitKey(0); // 等待按键
    return 0;
}

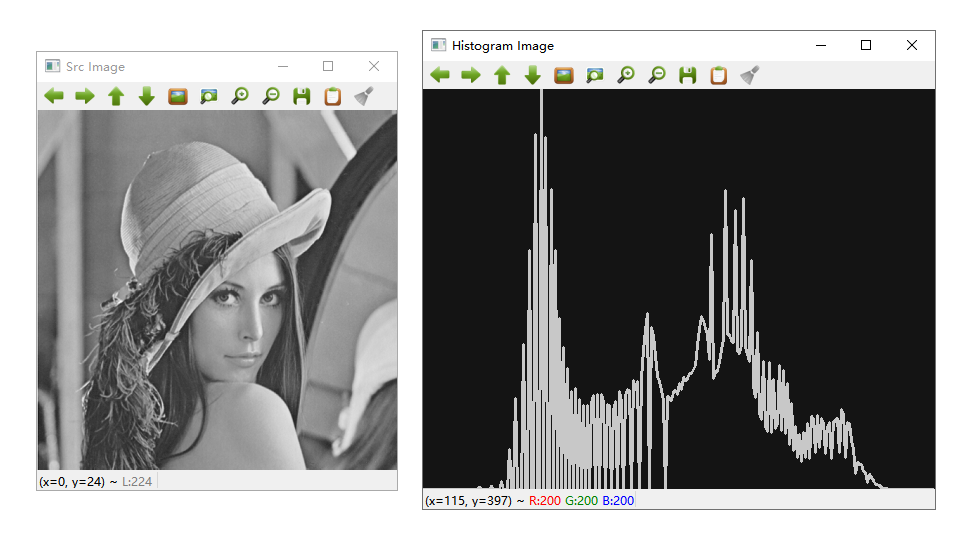

效果图如下所示：

3.3 示例：彩色图直方图 (分别计算B, G, R通道)

对于彩色图（通常是BGR顺序），我们可以为每个颜色通道分别计算直方图：

#include<iostream>
#include<opencv2\opencv.hpp>

using namespace cv;
using namespace std;

int main() {
    // 1. 加载彩色图像
    Mat src = imread("lena.jpg", IMREAD_COLOR);
    if (src.empty()) {
        cout << "无法加载图像!" << endl;
        return -1;
    }

    // 2. 将图像分割成B, G, R三个通道
    vector<Mat> bgr_planes;
    split(src, bgr_planes); // bgr_planes[0] 是 B, bgr_planes[1] 是 G, bgr_planes[2] 是 R

    // 3. 设置直方图参数 (与灰度图类似)
    int histSize[] = { 256 };
    float range[] = { 0, 256 };
    const float* histRange[] = { range };
    bool uniform = true;
    bool accumulate = false;

    // 4. 分别计算B, G, R三个通道的直方图
    Mat b_hist, g_hist, r_hist;

    // 计算B通道直方图
    // 注意：split后的bgr_planes[0]已经是单通道图像，所以channels参数是{0}
    // 如果直接用src计算，那么channels可以是{0}代表B, {1}代表G, {2}代表R
    int b_channels[] = {0};
    calcHist(&bgr_planes[0], 1, b_channels, Mat(), b_hist, 1, histSize, histRange, uniform, accumulate);

    // 计算G通道直方图
    int g_channels[] = {0}; // 对于bgr_planes[1] (G通道图像) 来说，它自己的通道索引是0
    calcHist(&bgr_planes[1], 1, g_channels, Mat(), g_hist, 1, histSize, histRange, uniform, accumulate);

    // 计算R通道直方图
    int r_channels[] = {0}; // 对于bgr_planes[2] (R通道图像) 来说，它自己的通道索引是0
    calcHist(&bgr_planes[2], 1, r_channels, Mat(), r_hist, 1, histSize, histRange, uniform, accumulate);

    // 5. 绘制直方图 (与灰度图类似，但要画三条线)
    int hist_w = 512;
    int hist_h = 400;
    int bin_w = cvRound((double)hist_w / histSize[0]);

    Mat histImage(hist_h, hist_w, CV_8UC3, Scalar(20, 20, 20));

    // 归一化B, G, R直方图到 [0, histImage.rows]
    normalize(b_hist, b_hist, 0, histImage.rows, NORM_MINMAX, -1, Mat());
    normalize(g_hist, g_hist, 0, histImage.rows, NORM_MINMAX, -1, Mat());
    normalize(r_hist, r_hist, 0, histImage.rows, NORM_MINMAX, -1, Mat());

    // 绘制
    for (int i = 1; i < histSize[0]; i++) {
        line(histImage, Point(bin_w * (i - 1), hist_h - cvRound(b_hist.at<float>(i - 1))),
             Point(bin_w * (i), hist_h - cvRound(b_hist.at<float>(i))),
             Scalar(255, 0, 0), 2, 8, 0); // 蓝色

        line(histImage, Point(bin_w * (i - 1), hist_h - cvRound(g_hist.at<float>(i - 1))),
             Point(bin_w * (i), hist_h - cvRound(g_hist.at<float>(i))),
             Scalar(0, 255, 0), 2, 8, 0); // 绿色

        line(histImage, Point(bin_w * (i - 1), hist_h - cvRound(r_hist.at<float>(i - 1))),
             Point(bin_w * (i), hist_h - cvRound(r_hist.at<float>(i))),
             Scalar(0, 0, 255), 2, 8, 0); // 红色
    }

    // 6. 显示
    imshow("Src Image", src);
    imshow("Histogram Image (B, G, R)", histImage);

    waitKey(0);
    return 0;
}

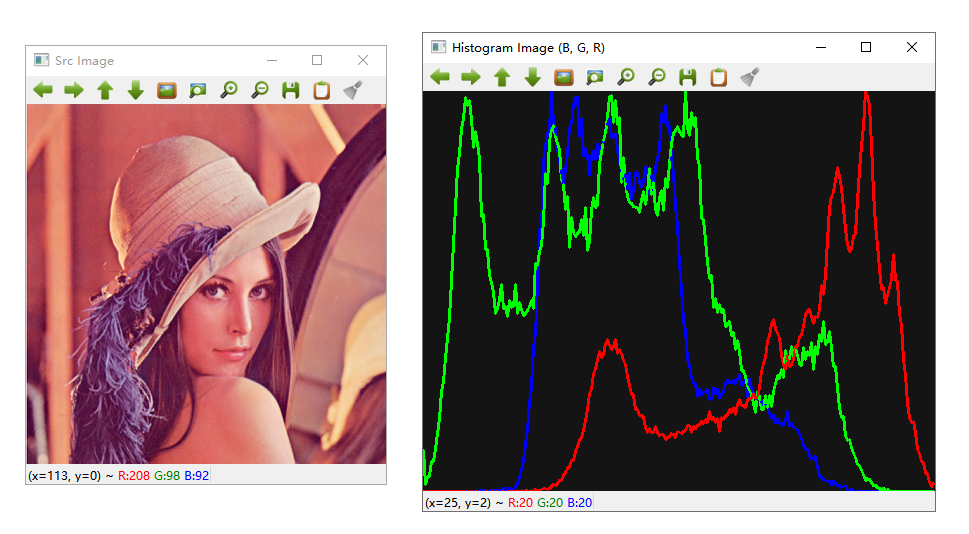

在同一张 histImage 上用不同颜色（蓝、绿、红）绘制三个通道的直方图线条。效果图如下所示：

四、二维直方图

二维直方图用于描述图像中两个通道之间的联合分布。例如，对于彩色图像中的 Hue（色调）和 Saturation（饱和度），我们可以构建一个二维直方图来反映颜色的联合统计信息，这在颜色分割、目标检测等任务中非常有用。

4.1 API

同样使用 cv::calcHist 函数，但需要同时传入两个通道的数据，并设置维数为 2

void calcHist( InputArrayOfArrays images,
              const std::vector<int>& channels,
              InputArray mask, OutputArray hist,
              const std::vector<int>& histSize,
              const std::vector<float>& ranges,
              bool accumulate = false );

4.2 示例代码

计算 HSV 图像中 Hue 和 Saturation 的二维直方图：

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main() {
    // 读取彩色图像并转换到 HSV 空间
    Mat img = imread("lena.jpg");
    if (img.empty()) {
        cout << "加载图像失败！" << endl;
        return -1;
    }
    Mat hsv;
    cvtColor(img, hsv, COLOR_BGR2HSV);

    // 设置二维直方图参数
    int hBins = 50, sBins = 60;
    int histSize[2] = { hBins, sBins };
    // H 范围：0~180，S 范围：0~256
    float hRanges[] = { 0, 180 };
    float sRanges[] = { 0, 256 };
    const float* ranges[] = { hRanges, sRanges };
    int channels[] = { 0, 1 }; // 使用 H 和 S 通道

    // 计算二维直方图
    Mat hist;
    calcHist(&hsv, 1, channels, Mat(), hist, 2, histSize, ranges, true, false);

    // 归一化直方图到 [0, 255]
    normalize(hist, hist, 0, 255, NORM_MINMAX, -1, Mat());

    // 将二维直方图显示为图像
    int scale = 4;  // 调整显示图像的尺寸因子
    Mat histImg = Mat::zeros(sBins * scale, hBins * scale, CV_8UC3);

    // 注意：hist 的维度为 [hBins x sBins]
    // 这里遍历 hBins 和 sBins，绘制每个 bin 的强度
    for (int h = 0; h < hBins; h++) {
        for (int s = 0; s < sBins; s++) {
            float binVal = hist.at<float>(h, s);
            int intensity = cvRound(binVal);
            // 使用颜色填充直方图的每个小矩形区域
            rectangle(histImg,
                Point(h * scale, s * scale),
                Point((h + 1) * scale - 1, (s + 1) * scale - 1),
                Scalar(intensity, intensity, intensity),
                FILLED);
        }
    }
    // 转为彩色热力图
    applyColorMap(histImg, histImg, COLORMAP_JET);
    imshow("Src Image", img);
    imshow("Histogram Image (B, G, R)", histImg);

    waitKey(0);
    return 0;
}

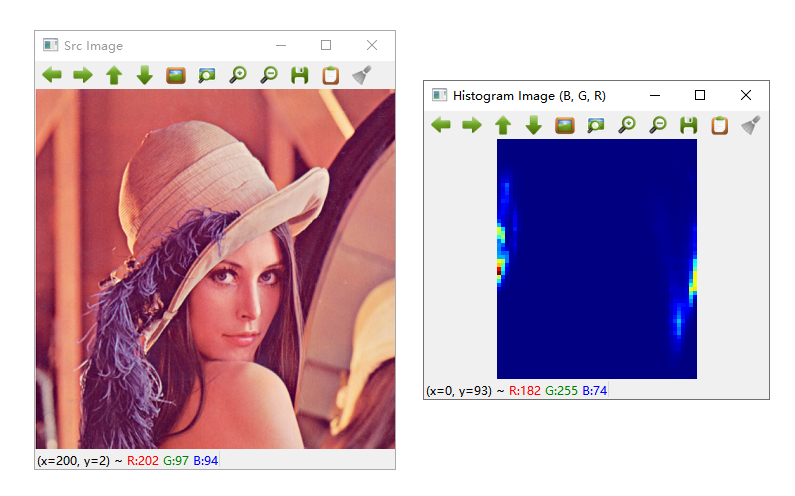

此示例展示了如何计算 HSV 图像中 Hue 和 Saturation 的二维直方图，并将统计结果绘制为一幅热图，直观反映颜色分布情况。效果图如下所示：

五、直方图均衡化

直方图均衡化是一种图像增强技术，其目标是改善图像对比度。通过重新分配像素的灰度值，使得直方图变得更均匀，达到突出细节和边缘的效果。该方法常用于灰度图像，但对于彩色图像，通常先将图像转换到 YCrCb 或 HSV 空间，仅对亮度通道进行均衡化，再转换回原空间。

5.1 API

OpenCV 提供了 cv::equalizeHist 函数，该函数针对单通道图像进行均衡化。

void equalizeHist( InputArray src, OutputArray dst );

src：源图像 Mat
src：目标图像 Mat

5.2 示例：灰度图像直方图均衡化

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main() {
    // 读取灰度图像
    Mat gray = imread("lena.jpg",IMREAD_GRAYSCALE);
    if (gray.empty()) {
        cerr << "加载图像失败！" << endl;
        return -1;
    }

    // 进行直方图均衡化
    Mat equalized;
    equalizeHist(gray, equalized);

    // 显示原图和均衡化后的图像
    imshow("Src Image", gray);
    imshow("Histogram Image", equalized);

    waitKey(0);
    return 0;
}

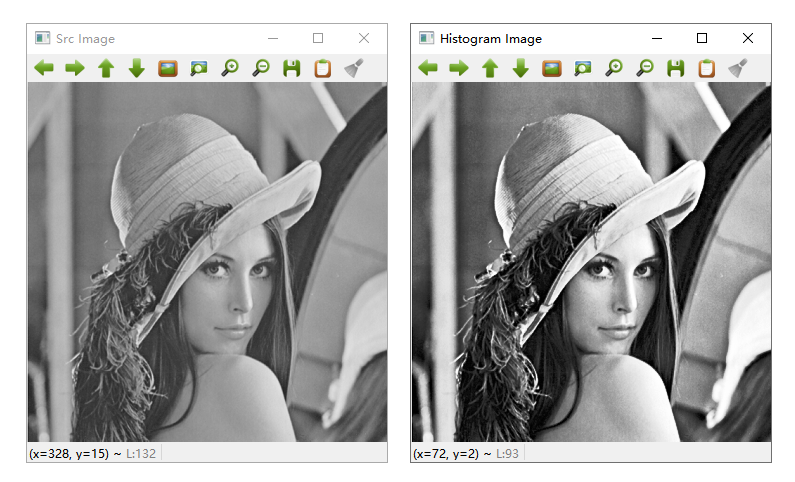

运行后右边图像的对比度明显增强，效果图如下所示：

5.3 示例：彩色图像直方图均衡化

对于彩色图像，我们可以先转换为 YCrCb 空间，对 Y 通道进行均衡化，再转换回 BGR 空间。

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main() {
    // 读取彩色图像
    Mat img = imread("lena.jpg");
    if (img.empty()) {
        cerr << "加载图像失败！" << endl;
        return -1;
    }

    // 转换到 YCrCb 空间
    Mat img_ycrcb;
    cvtColor(img, img_ycrcb, COLOR_BGR2YCrCb);

    // 分离通道，均衡化 Y 通道
    vector<Mat> channels;
    split(img_ycrcb, channels);
    equalizeHist(channels[0], channels[0]);
    merge(channels, img_ycrcb);

    // 转换回 BGR 空间
    Mat img_equalized;
    cvtColor(img_ycrcb, img_equalized, COLOR_YCrCb2BGR);

    imshow("Src Image", img);
    imshow("Histogram Image", img_equalized);

    waitKey(0);
    return 0;
}

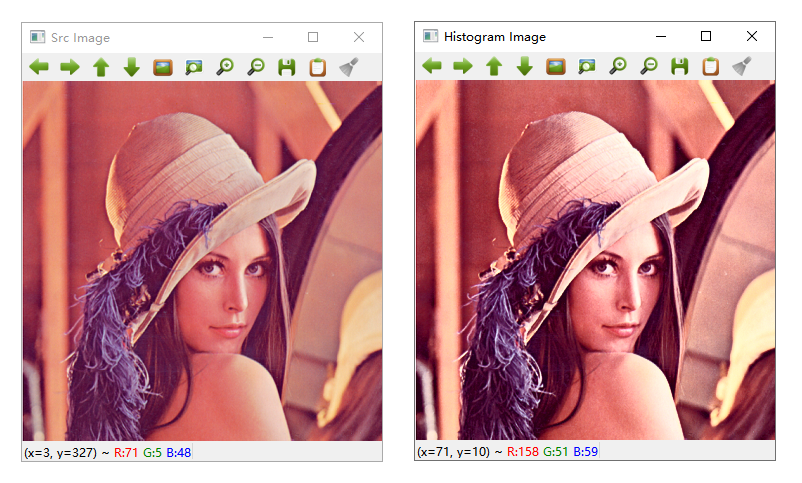

效果图如下所示：

六、自适应直方图均衡

自适应直方图均衡（Adaptive Histogram Equalization, AHE）是一种改进的直方图均衡化方法，它不是对整幅图像进行全局均衡，而是将图像划分为多个小区域（称为子块或窗口），在每个子块上分别执行直方图均衡化，以增强局部对比度。

6.1 概述

基本步骤：

划分子块（Tiles）：将图像分成多个小的子区域（如 8×8 或 16×16）；
计算直方图均衡化：对每个子块单独计算累积分布函数（CDF）并应用均衡化；
插值平滑（Interpolation）：由于不同子块的均衡化结果可能不连续，采用双线性插值使其过渡平滑，避免块状效应；
边界处理：处理图像边缘区域，防止伪影出现。

对比普通直方图均衡化的优势：

适用于局部光照不均的图像，增强细节；
适用于对比度较低的区域，而不会过度增强对比度已高的区域；
解决了全局均衡化可能导致的过度曝光或伪影问题。

改进方法：CLAHE（对比度受限自适应直方图均衡化）

CLAHE（Contrast Limited Adaptive Histogram Equalization）是在 AHE 基础上增加了对比度限制，防止某些局部区域对比度过高而产生噪声。其核心思想是对每个子块的直方图设定一个对比度限制阈值，若某个灰度级的频率超过阈值，则将超出的部分均匀分配到所有灰度级，最终进行均衡化。

6.2 示例代码

在 OpenCV 中，自适应直方图均衡化可通过 cv::createCLAHE() 实现，例如：

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main() {
    // 读取彩色图像
    Mat img = imread("lena.jpg", IMREAD_GRAYSCALE);
    if (img.empty()) {
        cerr << "加载图像失败！" << endl;
        return -1;
    }

    // 自适应直方图均衡
    Ptr<CLAHE> clahe = createCLAHE(2.0, Size(8, 8));  // 限制对比度 2.0，窗口大小 8×8
    Mat dst;
    clahe->apply(img, dst);

    imshow("Original", img);
    imshow("CLAHE", dst);

    waitKey(0);
    return 0;
}

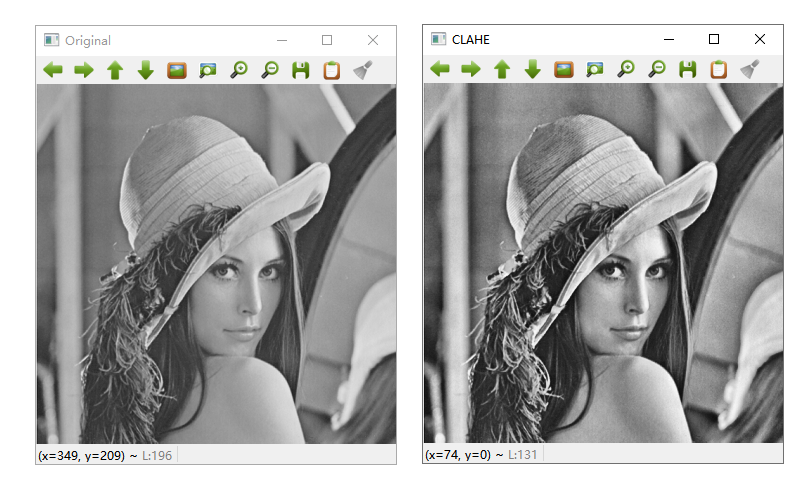

效果图如下所示：

七、直方图的应用

图像增强: 通过直方图均衡化，可以增强图像的对比度，使细节更加清晰。
图像分割: 过分析直方图，可以确定阈值，用于图像分割。
图像匹配: 通过比较直方图，可以判断两幅图像的相似度，用于图像匹配和检索。
颜色分析: 通过颜色直方图，可以分析图像的颜色分布，用于颜色校正和风格化处理。

八、总结

本文详细介绍了 OpenCV C++ 中的直方图分析技术，包括：

图像直方图：利用 cv::calcHist 计算灰度图像的直方图，并绘制统计结果。
二维直方图：通过统计两个通道（如 HSV 中的 H 和 S）的联合分布，构建二维直方图热图，展示颜色分布信息。
直方图均衡化：使用 cv::equalizeHist 对灰度图像进行均衡化，同时介绍了彩色图像均衡化的常用方法（基于 YCrCb 色彩空间）.
自适应均衡化：一种改进的直方图均衡化方法，它不是对整幅图像进行全局均衡，而是将图像划分为多个小区域（称为子块或窗口），在每个子块上分别执行直方图均衡化，以增强局部对比度
