OpenCV入门（17）：图像处理之形态学操作

图像形态学操作是图像处理中的一种重要技术，主要用于处理二值图像（即黑白图像）。

OpenCV 中的图像形态学操作是图像处理中的重要工具，通过腐蚀、膨胀、开运算、闭运算和形态学梯度等操作，可以实现对图像的噪声去除、对象分离、边缘检测等效果。掌握这些操作有助于更好地处理和分析图像数据。

以下是 OpenCV 中常用的形态学操作及其函数：

操作 函数 说明 应用场景
腐蚀 cv::erode() 用结构元素扫描图像，如果结构元素覆盖的区域全是前景，则保留中心像素。 去除噪声、分离物体。
膨胀 cv::dilate() 用结构元素扫描图像，如果结构元素覆盖的区域存在前景，则保留中心像素。 连接断裂的物体、填充空洞。
开运算 cv::morphologyEx() 先腐蚀后膨胀。 去除小物体、平滑物体边界。
闭运算 cv::morphologyEx() 先膨胀后腐蚀。 填充小孔洞、连接邻近物体。
形态学梯度 cv::morphologyEx() 膨胀图减去腐蚀图。 提取物体边缘。
顶帽运算 cv::morphologyEx() 原图减去开运算结果。 提取比背景亮的细小物体。
黑帽运算 cv::morphologyEx() 闭运算结果减去原图。 提取比背景暗的细小物体。

一、腐蚀（erode）

腐蚀操作是一种缩小图像中前景对象的过程。腐蚀操作通过将结构元素与图像进行卷积，只有当结构元素完全覆盖图像中的前景像素时，中心像素才会被保留，否则会被腐蚀掉。


1.1 API

erode( InputArray src, OutputArray dst, InputArray kernel,
       Point anchor = Point(-1,-1), int iterations = 1,
       int borderType = BORDER_CONSTANT,
       const Scalar& borderValue = morphologyDefaultBorderValue() );
  • src：表示需要处理的原始图像
  • dst：表示处理后的输出图像
  • kernel：结构元素
  • anchor：锚点,默认中心像素;
  • iterations：迭代处理的次数;

1.2 示例代码

#include<iostream>
#include<opencv2/opencv.hpp>

using namespace cv;
using namespace std;

int main()
{
    Mat image, image_gray, image_erosion;   // 定义输入图像，灰度图像，腐蚀图像
    image = imread("font.jpg");  // 读取图像；
    if (image.empty())
    {
        cout << "读取错误" << endl;
        return -1;
    }
    imshow("image", image);

    // 转换为灰度图像
    cvtColor(image, image_gray, COLOR_BGR2GRAY);

    // 腐蚀
    Mat se = getStructuringElement(MORPH_RECT, Size(5, 5)); // 构造矩形结构元素
    erode(image_gray, image_erosion, se, Point(-1, -1), 1); // 执行腐蚀操作
    imshow("image_erosion", image_erosion);

    waitKey(0);
    return 0;
}

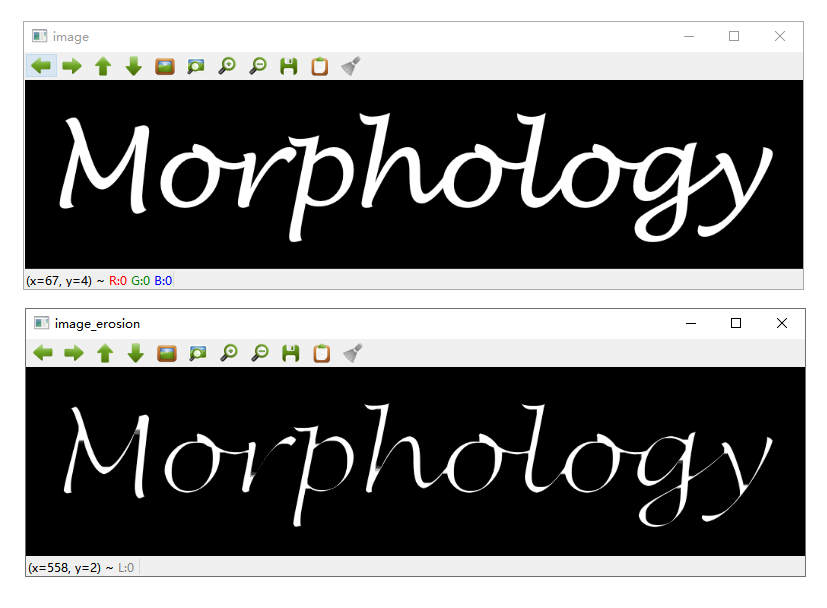

腐蚀操作是使用最小像素值用来替换锚点的像素，可以看到通过取最小值，使得图像中形状变细，效果图如下所示：



二、膨胀（dilate）

膨胀操作与腐蚀相反，它是一种扩大图像中前景对象的过程。膨胀操作通过将结构元素与图像进行卷积，只要结构元素与图像中的前景像素有重叠，中心像素就会被保留。


2.1 API

dilate( InputArray src, OutputArray dst, InputArray kernel,
       Point anchor = Point(-1,-1), int iterations = 1,
       int borderType = BORDER_CONSTANT,
       const Scalar& borderValue = morphologyDefaultBorderValue() );
  • src：表示需要处理的原始图像
  • dst：表示处理后的输出图像
  • kernel：结构元素
  • anchor：锚点,默认中心像素;
  • iterations：迭代处理的次数;

2.2 示例代码

#include<iostream>
#include<opencv2/opencv.hpp>

using namespace cv;
using namespace std;

int main()
{
    Mat image, image_gray, image_dilate;   // 定义输入图像，灰度图像，膨胀图像
    image = imread("font.jpg");  // 读取图像；
    if (image.empty())
    {
        cout << "读取错误" << endl;
        return -1;
    }
    imshow("image", image);

    // 转换为灰度图像
    cvtColor(image, image_gray, COLOR_BGR2GRAY);

    // 膨胀
    Mat se = getStructuringElement(0, Size(5, 5)); // 构造矩形结构元素
    dilate(image_gray, image_dilate, se, Point(-1, -1), 1); // 执行膨胀操作
    imshow("image_dilate", image_dilate);

    waitKey(0);
    return 0;
}

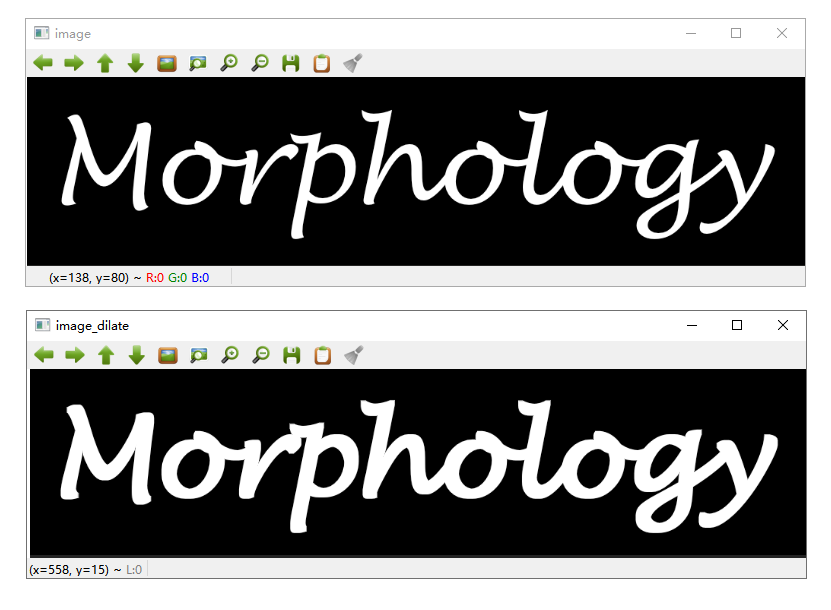

膨胀操作是使用最小像素值用来替换锚点的像素，可以看到通过取最大值,使得图像形状变粗，效果图如下所示：



三、开运算（open）

开运算是先腐蚀后膨胀的组合操作。开运算主要用于去除图像中的小噪声或分离连接的对象。

开操作的作用:

  • 常用于图像中的噪声消除
  • 通过对小对象放在背景中来从图像的前景中移除;

3.1 API

void morphologyEx( InputArray src, OutputArray dst,
                  int op, InputArray kernel,
                  Point anchor = Point(-1,-1), int iterations = 1,
                  int borderType = BORDER_CONSTANT,
                  const Scalar& borderValue = morphologyDefaultBorderValue() );
  • src：源图像。
  • dst：与源图像大小和类型相同的目标图像。
  • op：形态学操作类型，开运算使用 MORPH_OPEN。
  • kernel：结构元素。 它可以使用 getStructuringElement 创建。
  • anchor：与内核锚定位置。 负值表示锚点位于内核中心。
  • iterations：应用腐蚀和膨胀的次数。
  • borderType：像素外推法。
  • borderValue：边界值在恒定边界的情况下。 默认值具有特殊含义。

3.2 示例代码

#include<iostream>
#include<opencv2/opencv.hpp>

using namespace cv;
using namespace std;

int main()
{
    Mat image, image_gray, image_morphologyEx;   // 定义输入图像，灰度图像，开运算图像
    image = imread("font.jpg");  // 读取图像；
    if (image.empty())
    {
        cout << "读取错误" << endl;
        return -1;
    }
    imshow("image", image);

    // 转换为灰度图像
    cvtColor(image, image_gray, COLOR_BGR2GRAY);

    // 开运算
    Mat se = getStructuringElement(0, Size(5, 5)); // 构造矩形结构元素
    morphologyEx(image, image_morphologyEx, MORPH_OPEN, se, Point(-1, -1), 1); // 执行开运算
    imshow("image_morphologyEx", image_morphologyEx);

    waitKey(0);
    return 0;
}

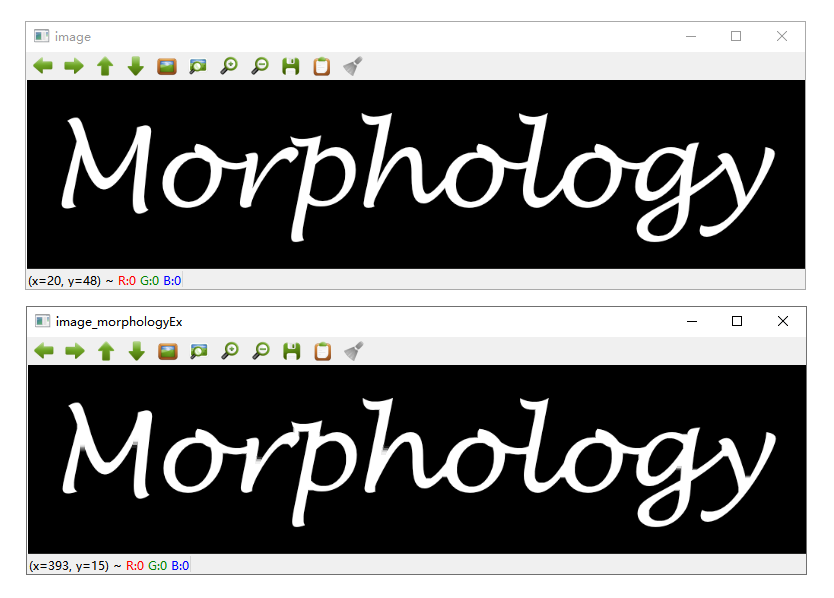

开运算可以去除图像中的小噪声，同时保留图像中的主要前景对象。效果图如下所示：



四、闭运算（close）

闭运算是先膨胀后腐蚀的组合操作。闭运算主要用于填补前景对象中的小孔或连接断裂的对象。

闭操作的作用:

  • 能够填充间隙来闭合形状的操作,也可以用来去除噪声;
  • 通过把背景中的小对象来放入前景中来移除前景的小孔;

4.1 API

void morphologyEx( InputArray src, OutputArray dst,
                  int op, InputArray kernel,
                  Point anchor = Point(-1,-1), int iterations = 1,
                  int borderType = BORDER_CONSTANT,
                  const Scalar& borderValue = morphologyDefaultBorderValue() );

  • op：形态学操作类型，开运算使用 MORPH_CLOSE。

  • 该函数和其它参数跟开运算的一样，这里不再赘述。


4.2 示例代码

#include<iostream>
#include<opencv2/opencv.hpp>

using namespace cv;
using namespace std;

int main()
{
    Mat image, image_gray, image_morphologyEx;   // 定义输入图像，灰度图像，闭运算图像
    image = imread("font.jpg");  // 读取图像；
    if (image.empty())
    {
        cout << "读取错误" << endl;
        return -1;
    }
    imshow("image", image);

    // 转换为灰度图像
    cvtColor(image, image_gray, COLOR_BGR2GRAY);

    // 闭运算
    Mat se = getStructuringElement(MORPH_RECT, Size(5, 5)); // 构造矩形结构元素
    morphologyEx(image, image_morphologyEx, MORPH_CLOSE, se, Point(-1, -1), 1); // 执行闭运算
    imshow("image_morphologyEx", image_morphologyEx);

    waitKey(0);
    return 0;
}

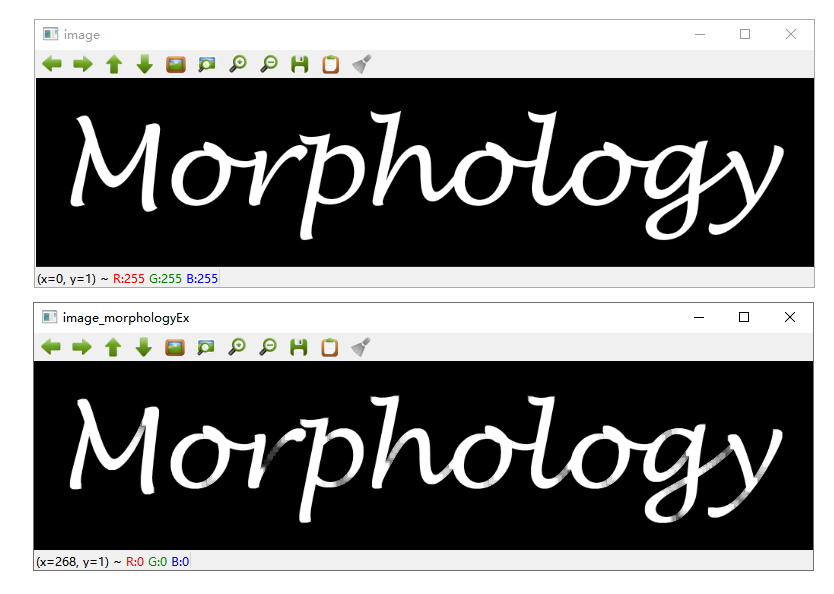

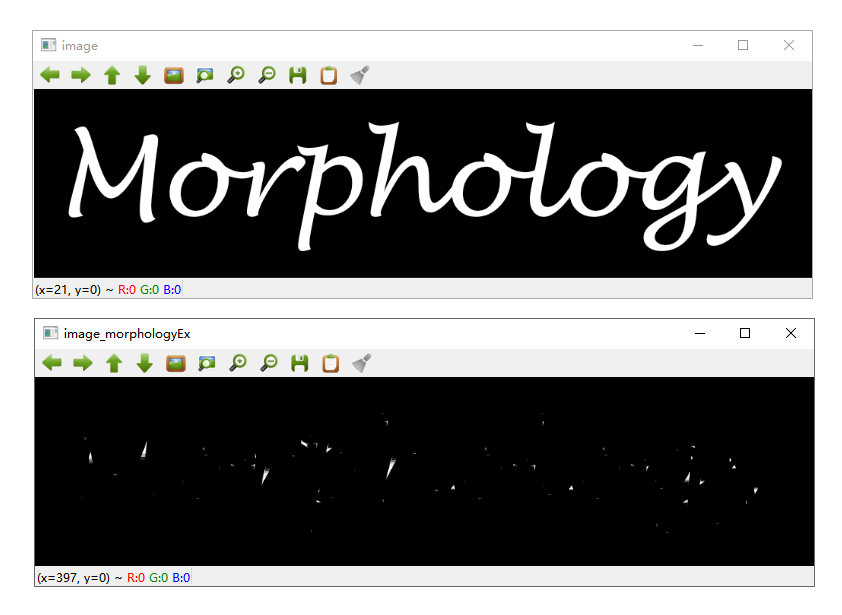

闭运算可以填补前景对象中的小孔，同时保留图像中的主要前景对象。效果图如下所示：



五、形态学梯度（Morphological Gradient）

形态学梯度是膨胀图像与腐蚀图像的差值，又称基本梯度(其他还包括内部梯度, 方向梯度)。形态学梯度主要用于提取图像中前景对象的边缘。

形态学梯度的作用:

  • 通过获取图像的膨胀和腐蚀之间的差异，绘制围绕形状的边界;

5.1 API

void morphologyEx( InputArray src, OutputArray dst,
                  int op, InputArray kernel,
                  Point anchor = Point(-1,-1), int iterations = 1,
                  int borderType = BORDER_CONSTANT,
                  const Scalar& borderValue = morphologyDefaultBorderValue() );

  • op：形态学操作类型，开运算使用 MORPH_GRADIENT。

  • 该函数和其它参数跟开运算的一样，这里不再赘述。


5.2 示例代码

#include<iostream>
#include<opencv2/opencv.hpp>

using namespace cv;
using namespace std;

int main()
{
    Mat image, image_gray, image_morphologyEx;   // 定义输入图像，灰度图像，形态学梯度图像
    image = imread("font.jpg");  // 读取图像；
    if (image.empty())
    {
        cout << "读取错误" << endl;
        return -1;
    }
    imshow("image", image);

    // 转换为灰度图像
    cvtColor(image, image_gray, COLOR_BGR2GRAY);

    // 形态学梯度
    Mat se = getStructuringElement(MORPH_RECT, Size(5, 5)); // 构造矩形结构元素
    morphologyEx(image, image_morphologyEx, MORPH_GRADIENT, se, Point(-1, -1), 1);
    imshow("image_morphologyEx", image_morphologyEx);

    waitKey(0);
    return 0;
}

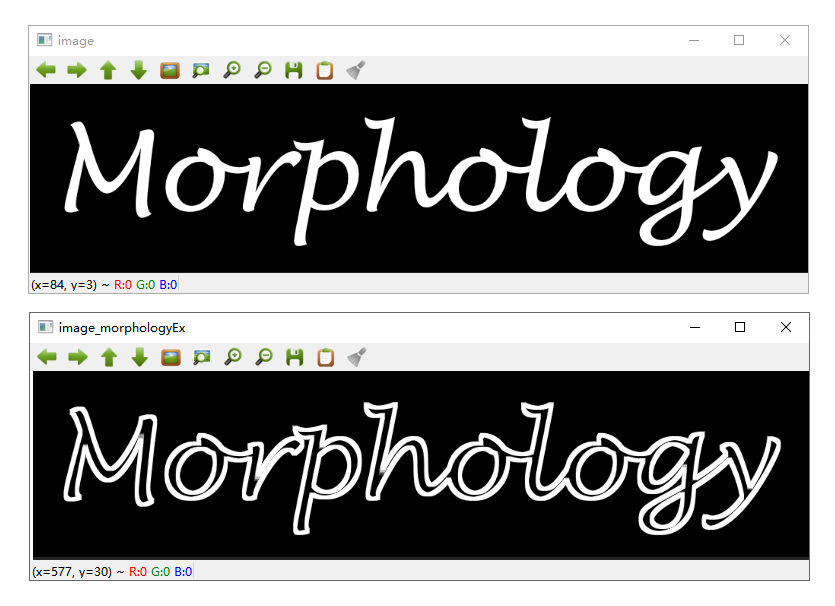

形态学梯度可以提取图像中前景对象的边缘，常用于边缘检测。效果图如下所示：



六、顶帽（Top hat）

顶帽是原始图像减去图像开运算的结果，用于提取比背景亮的细小物体。

顶帽的作用:

  • 从图像中提取更精细的细节或者图像的噪声；

6.1 API

void morphologyEx( InputArray src, OutputArray dst,
                  int op, InputArray kernel,
                  Point anchor = Point(-1,-1), int iterations = 1,
                  int borderType = BORDER_CONSTANT,
                  const Scalar& borderValue = morphologyDefaultBorderValue() );

  • op：形态学操作类型，顶帽使用 MORPH_TOPHAT。

  • 该函数和其它参数跟开运算的一样，这里不再赘述。


6.2 示例代码

#include<iostream>
#include<opencv2/opencv.hpp>

using namespace cv;
using namespace std;

int main()
{
    Mat image, image_gray, image_morphologyEx;   // 定义输入图像，灰度图像，顶帽图像
    image = imread("font.jpg");  // 读取图像；
    if (image.empty())
    {
        cout << "读取错误" << endl;
        return -1;
    }
    imshow("image", image);

    // 转换为灰度图像
    cvtColor(image, image_gray, COLOR_BGR2GRAY);

    // 顶帽
    Mat se = getStructuringElement(MORPH_RECT, Size(5, 5)); // 构造矩形结构元素
    morphologyEx(image, image_morphologyEx, MORPH_TOPHAT, se, Point(-1, -1), 1);
    imshow("image_morphologyEx", image_morphologyEx);

    waitKey(0);
    return 0;
}

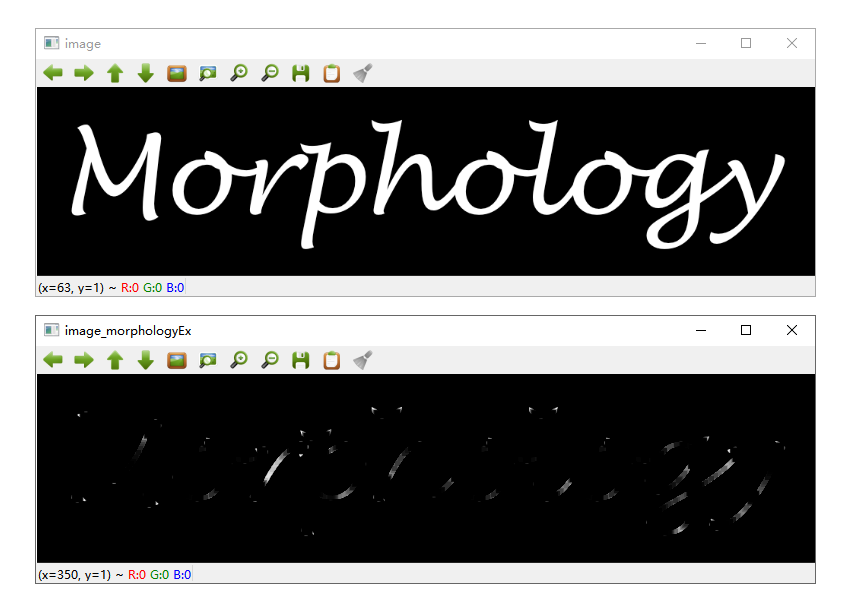

效果图如下所示：



七、黑帽（Black hat）

黑帽是图像闭运算操作减去原始图像的结果，用于提取比背景暗的细小物体。。

黑帽的作用:

  • 得到图像内部的小孔，或者前景色中的小黑点，即从图像中提取更精细的细节;

7.1 API

void morphologyEx( InputArray src, OutputArray dst,
                  int op, InputArray kernel,
                  Point anchor = Point(-1,-1), int iterations = 1,
                  int borderType = BORDER_CONSTANT,
                  const Scalar& borderValue = morphologyDefaultBorderValue() );

  • op：形态学操作类型，黑帽使用 MORPH_GRADIENT。

  • 该函数和其它参数跟开运算的一样，这里不再赘述。


7.2 示例代码

#include<iostream>
#include<opencv2/opencv.hpp>

using namespace cv;
using namespace std;

int main()
{
    Mat image, image_gray, image_morphologyEx;   // 定义输入图像，灰度图像，黑帽图像
    image = imread("font.jpg");  // 读取图像；
    if (image.empty())
    {
        cout << "读取错误" << endl;
        return -1;
    }
    imshow("image", image);

    // 转换为灰度图像
    cvtColor(image, image_gray, COLOR_BGR2GRAY);

    // 黑帽
    Mat se = getStructuringElement(MORPH_RECT, Size(5, 5)); // 构造矩形结构元素
    morphologyEx(image, image_morphologyEx, MORPH_BLACKHAT, se, Point(-1, -1), 1);
    imshow("image_morphologyEx", image_morphologyEx);

    waitKey(0);
    return 0;
}

效果图如下所示：
