实验2：Open vSwitch虚拟交换机实践

实验2：Open vSwitch虚拟交换机实践

一、实验目的

1. 能够对Open vSwitch进行基本操作；
2. 能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；
3. 能够通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

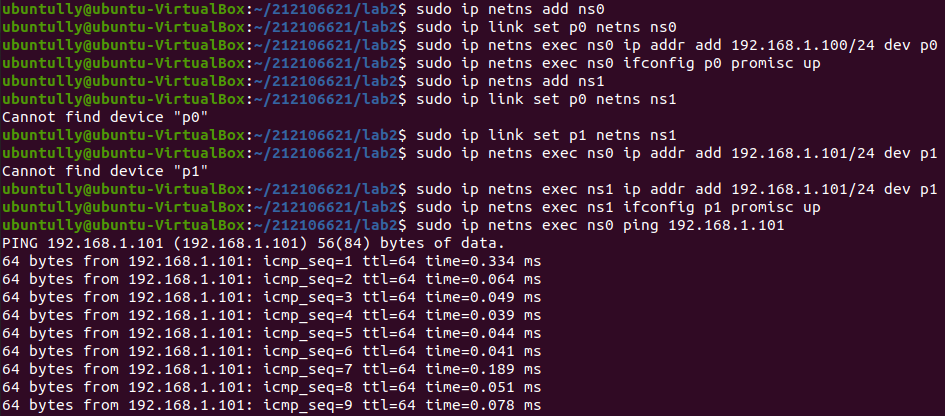

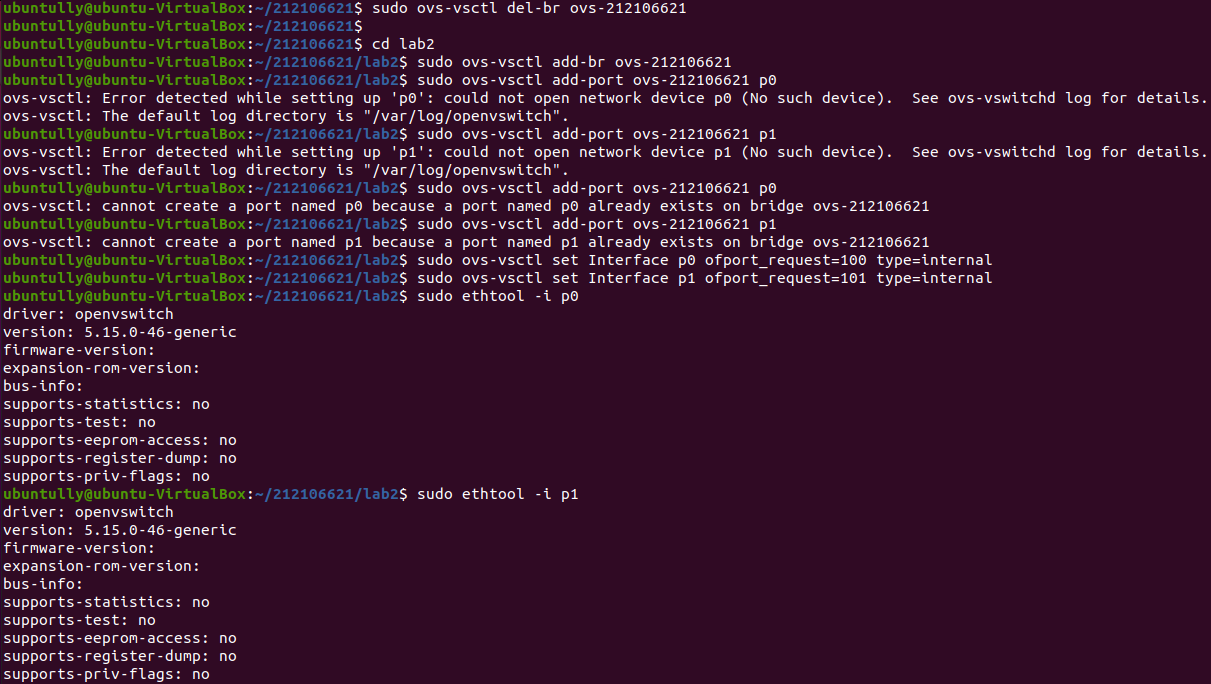

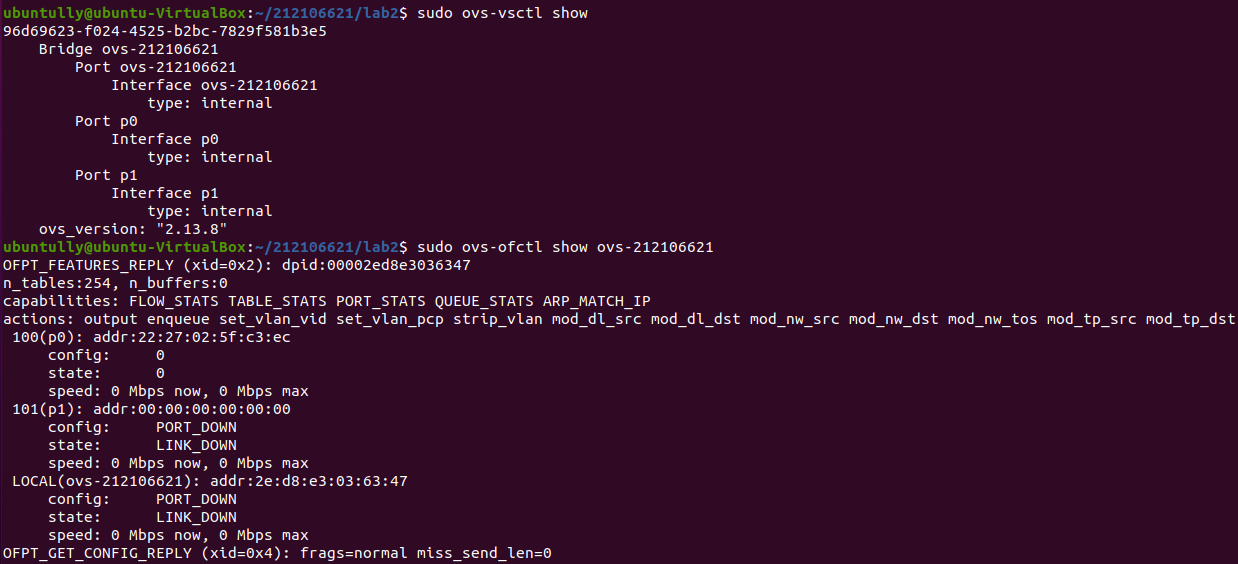

1. ovs-vsctl基础操作实践：创建OVS交换机，以ovs-xxxxxxxxx命名，其中xxxxxxxxx为本人学号。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.1.100、192.168.1.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

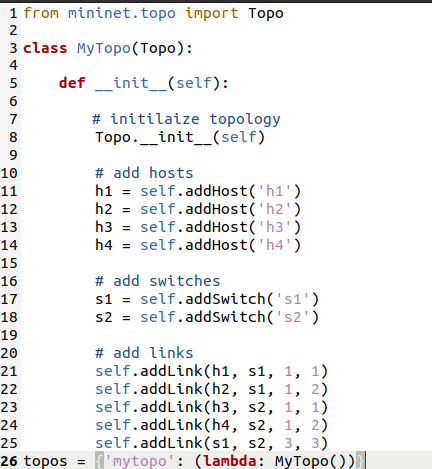

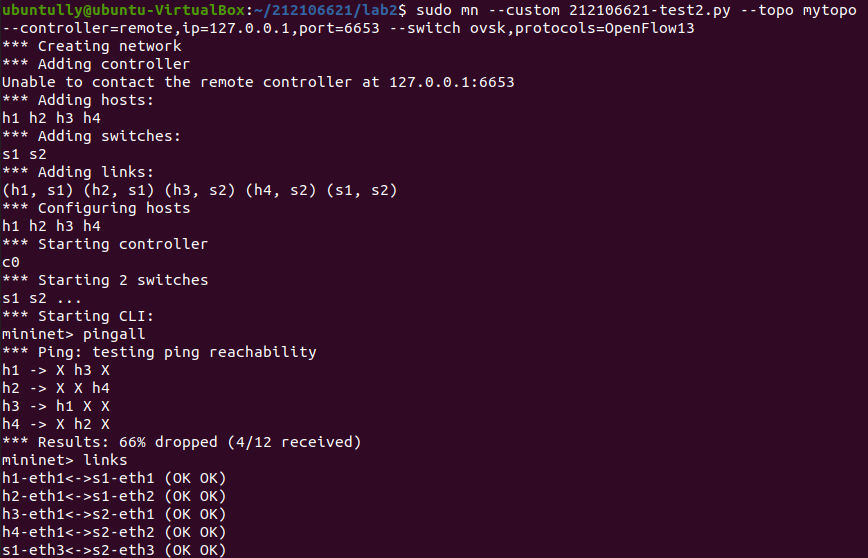

2. 使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。

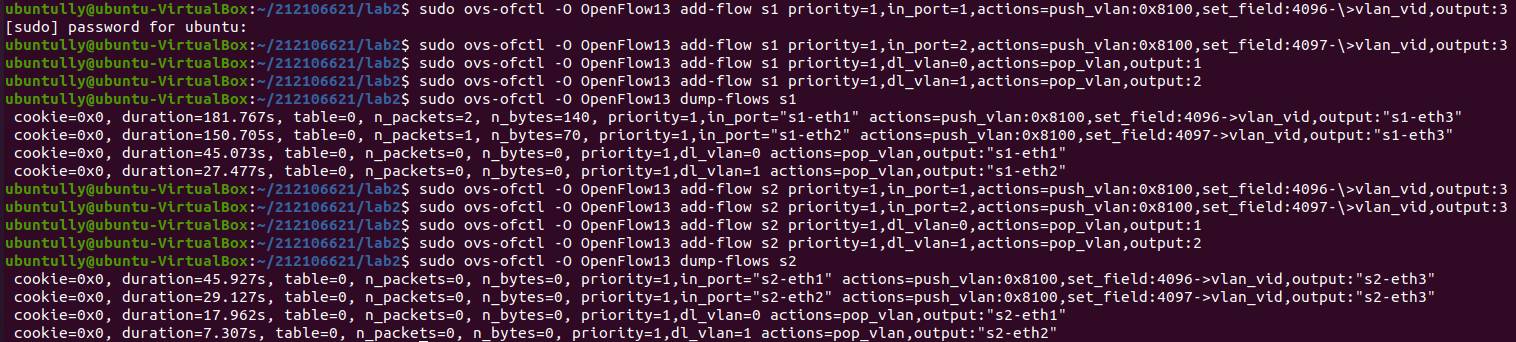

3. 通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。

VLAN_ID	Hosts
0	h1 h3
1	h2 h4

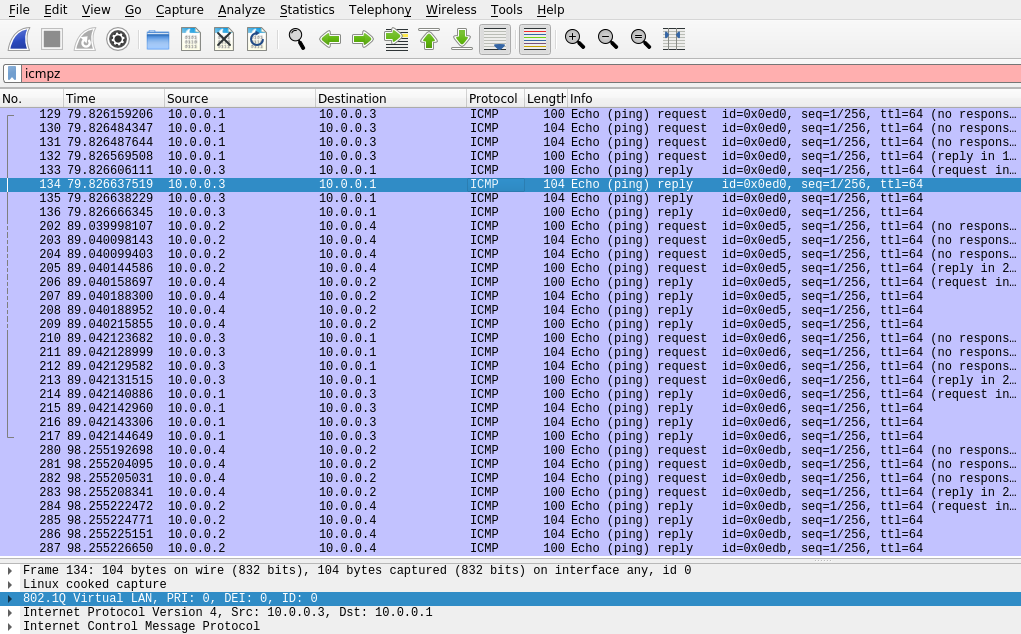

4. 主机连通性要求：

• h1 – h3互通
• h2 – h4互通
• 其余主机不通

（二）进阶要求

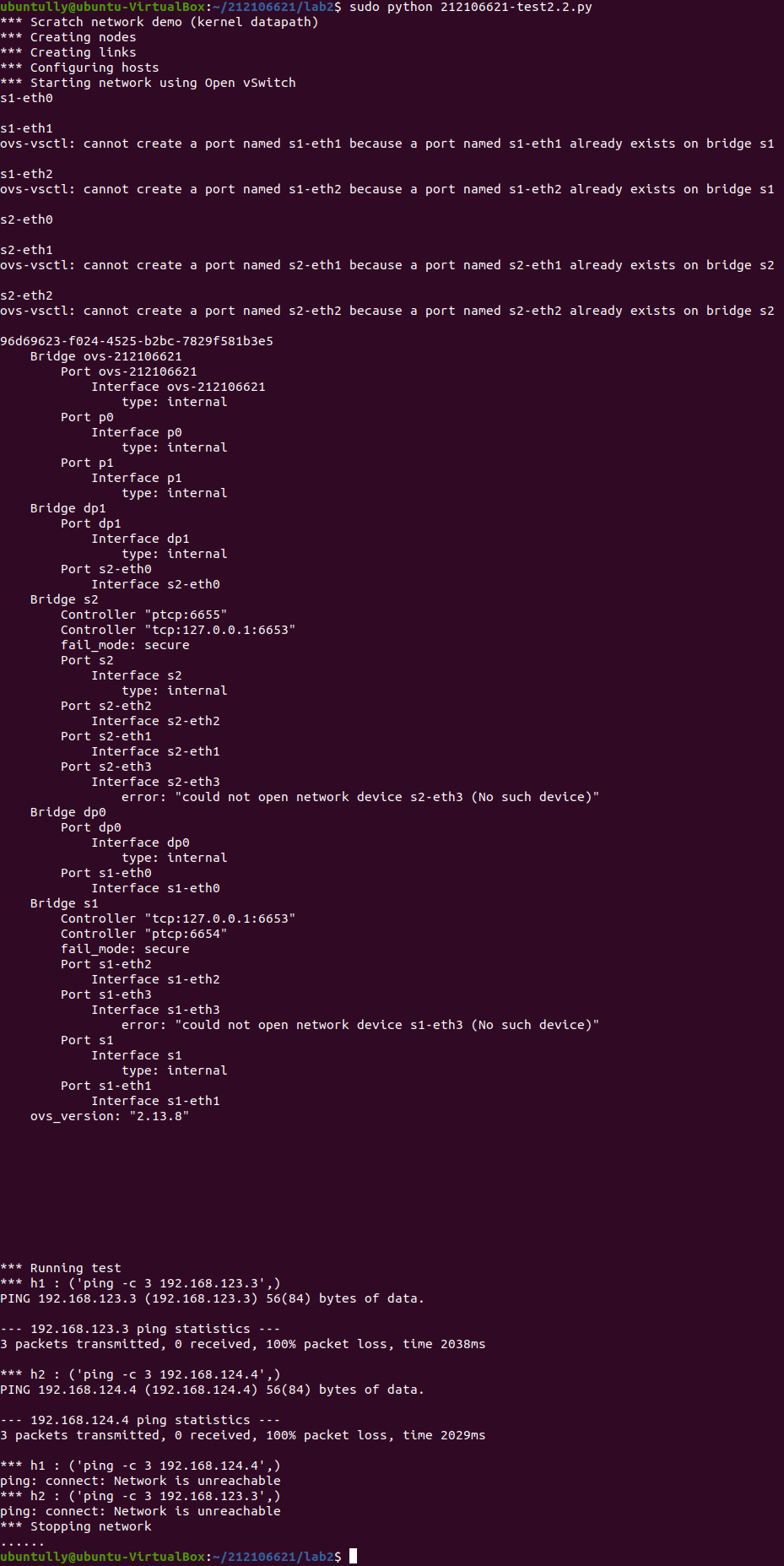

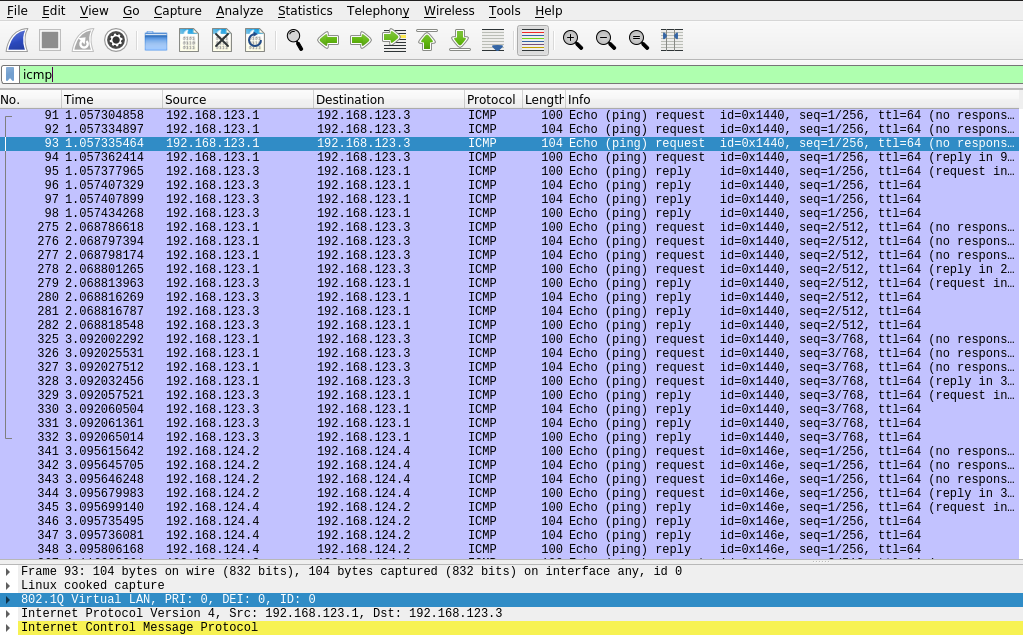

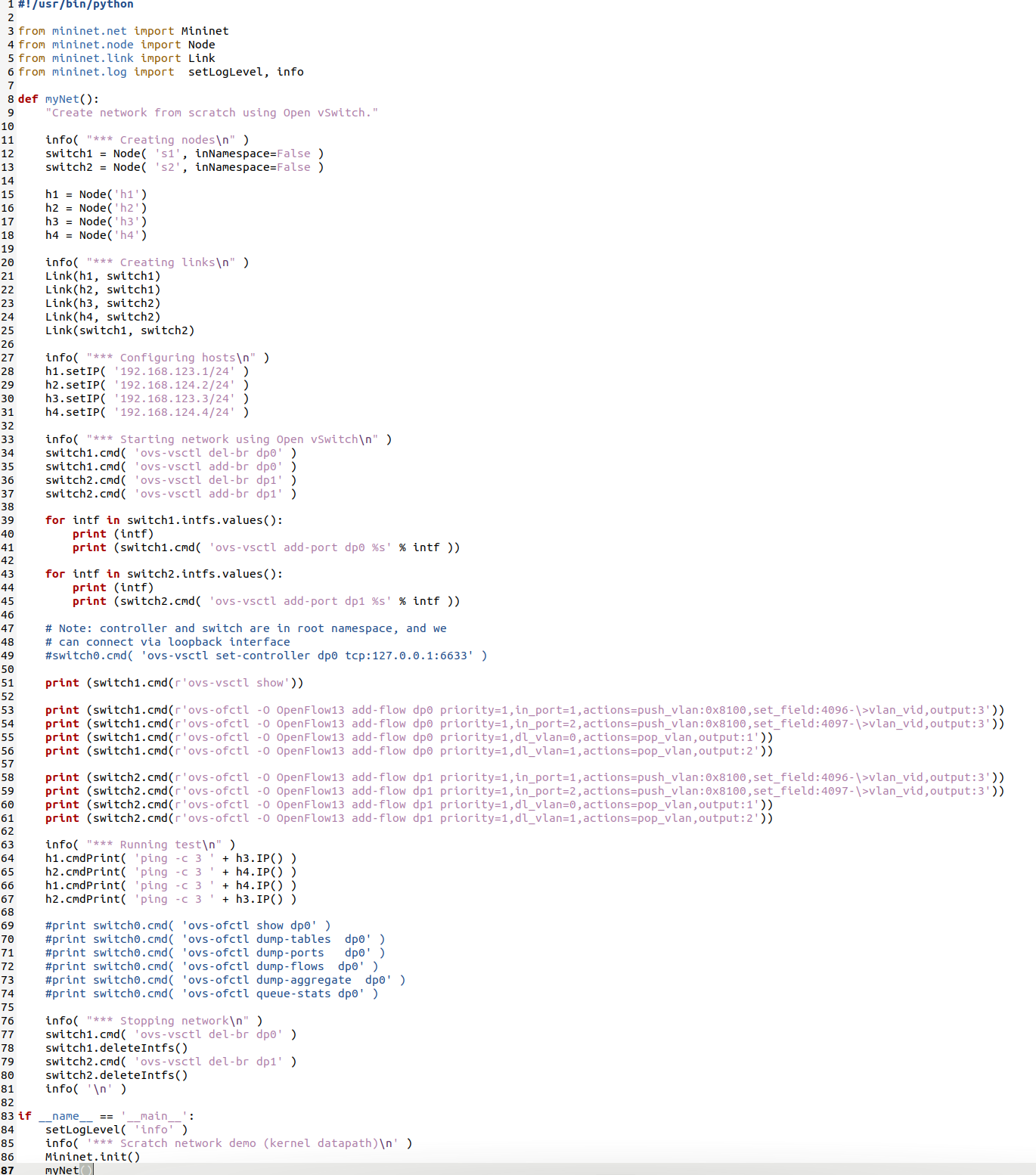

阅读SDNLAB实验使用Mininet，编写Python代码，生成（一）中的SDN拓扑，并在代码中直接使用OVS命令，做到可以直接运行Python程序完成和（一）相同的VLAN划分。



（三）个人总结

　　本次实验，使我能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机。但是在实验过程中，也遇到了不少问题，由于没有好好审题，创建交换机时没有创建在lab2下，导致重新做了一遍。在做题过程中，也要注意各个端口、端口号和ip地址相对应。进阶题目难度更大，除了对SDNLAB实验的理解，还要根据拓扑图增加主机和路由器以及相应的端口号。在这个过程中，我就出现好几次print后忘记增加(）还有其他错误。有的问题都是上网查资料或者询问同学才解决的，所以希望自己可以在后面的实验中不借助其他工具自己编写出完整的代码。之后我会是在课余时间提升下自己的编程能力，并且了解更多的网络知识，帮助自己更好地完成实验。
