设计模式--UML

UML图

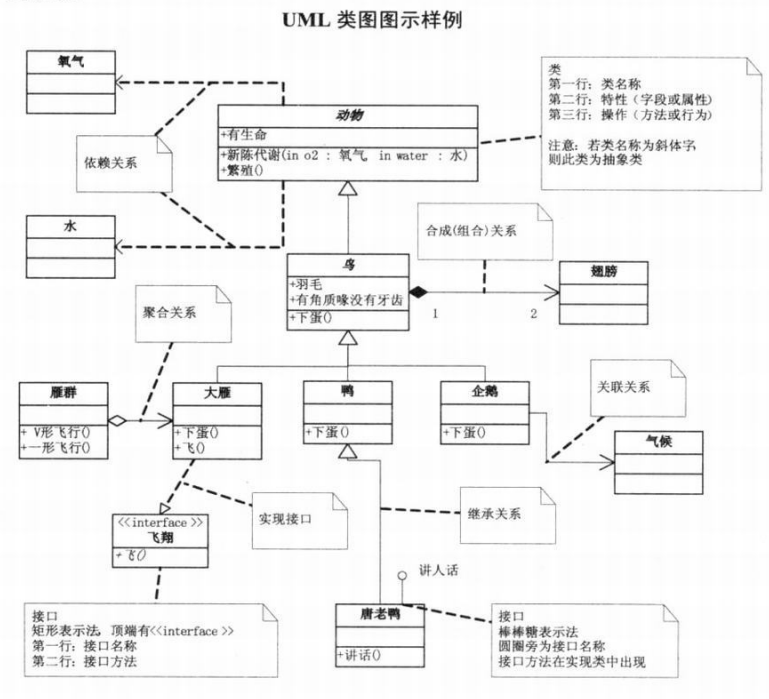

首先来个示例

类

类图

首先看到这个矩形框，它代表了一个类，类图分三层，第一层表示的是类的名称（如果是抽象类，则用斜体表示），第二层是类的特性，通常就是字段和属性。第三层是类的操作，通常是方法或行为。而里面的那些符号，"+"表示public，"-",表示private，"#"脑婆睡觉哦protected

接口图

下面表示接口图，与类图的区别主要是顶端有<> 第一行是接口名称，第二行是接口方法。接口还有另一种表示方法，俗称棒棒糖表示法，也就是右边那个。

关系

继承

现在讲解类与类、类与接口之间的关系了。首先注意到动物、鸟、鸭、唐老鸭之间的关系符号，他们都是表示继承关系，继承关系用空心三角形+实线来表示

接口

实现接口用空心三角形+虚线来表示

关联

当一个类‘知道’另一个类时，可以用关联(association)。关联关系用实线箭头表示

比如企鹅要长途跋涉，所以它们需要‘了解’气候规律。

本质上就是引用其它类

聚合(Aggregation)

聚合表示一种弱的‘拥有’关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分，可以说是整体是另一个整体的一部分

比如大雁和雁群。是一对多的关系。聚合关系用空心的菱形+实线箭头来表示

合成(Composition)

合成是一种强的‘拥有’关系，体现了严格的部分和整体的关系，部分和整体的声明周期一样。在这里鸟和它的翅膀就是合成关系。合成关系用实心的菱形+实线箭头来表示，里面还有数字1和2，这是基数。表示这一端的类可以有多少个实例，明显：一只鸟有两只翅膀。关联关系、聚合关系也可以有基数

依赖(Dependency)

动物有几大特征。比如有新陈代谢、能繁殖。而动物要有生命力，需要氧气、水以及食物等。也就是说，动物依赖于氧气和谁。他们之间是依赖关系，用虚线箭头来表示
